Czarne PCB od razu przyciąga wzrok, ale w praktyce nie oznacza, że cały laminat jest czarny. Kolor widoczny na gotowej płytce najczęściej pochodzi z maski lutowniczej, czyli warstwy ochronnej nanoszonej na miedź.
Najpopularniejszy kolor maski lutowniczej to nadal zielony, ponieważ zapewnia dobry kontrast podczas kontroli i jest standardem w wielu fabrykach. Czerń wybiera się wtedy, gdy liczy się wygląd urządzenia, ograniczenie odbić światła albo spójność z obudową produktu.
Czarna maska lutownicza dobrze pochłania światło i nie daje tak silnych refleksów jak maski jasne lub błyszczące. To bywa istotne w elektronice pracującej blisko wyświetlaczy, czujników optycznych, paneli LED lub elementów widocznych dla użytkownika.
Poniżej wyjaśniamy, czym jest czarny PCB, jak działa czarna maska lutownicza, kiedy warto ją wybrać i na co zwrócić uwagę przy produkcji.
1.1 Definicja
Płytki drukowane mogą mieć różne kolory: zielony, niebieski, czerwony, biały, czarny i kilka wariantów specjalnych. Sam kolor nie decyduje o funkcji elektrycznej PCB; decydują o niej projekt ścieżek, materiał bazowy, grubość miedzi, stos warstw, wykończenie powierzchni i jakość procesu.

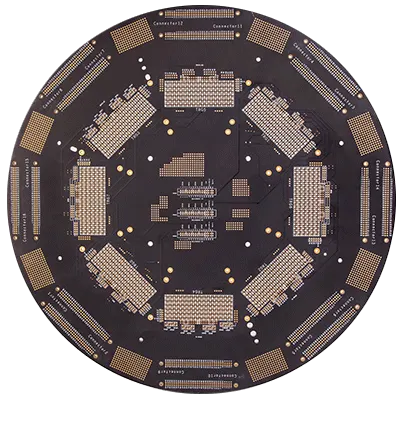

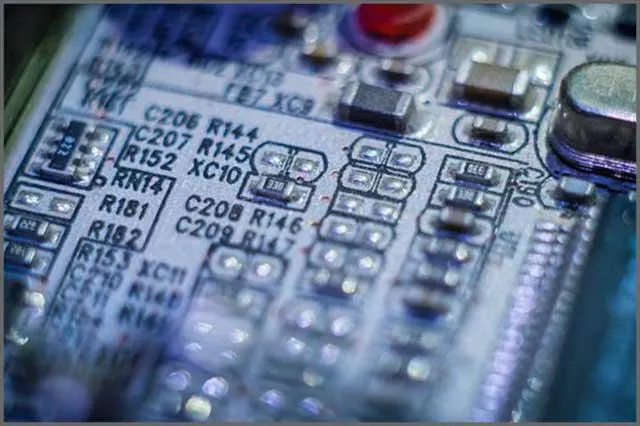

Czarny PCB to płytka drukowana pokryta czarną maską lutowniczą. Maska izoluje i zabezpiecza ścieżki miedziane, pozostawiając odsłonięte tylko pola lutownicze, testpointy i inne miejsca, które projektant celowo otwiera w plikach produkcyjnych.
Czarne płytki często kojarzą się z elektroniką klasy premium, sprzętem audio, komputerami, modułami widocznymi przez przezroczystą obudowę oraz urządzeniami z ekranami. To wybór estetyczny, ale nie tylko estetyczny: w niektórych konstrukcjach ograniczenie odbić światła pomaga uniknąć zakłóceń optycznych.
Trzeba jednak pamiętać, że czarna maska zmienia warunki kontroli. Kontrast między ścieżkami, padami i powierzchnią maski jest mniejszy niż przy zielonej masce, dlatego inspekcja optyczna wymaga lepszego oświetlenia, odpowiednich ustawień AOI i większej dyscypliny procesu.
Podczas lutowania rozpływowego kolor maski nie zastępuje prawidłowego profilu termicznego. Fabryka dobiera profil do laminatu, grubości miedzi, masy cieplnej płytki i komponentów. Przy czarnych powierzchniach operatorzy zwracają dodatkową uwagę na pomiar temperatury i powtarzalność procesu.
Kolor maski wybiera się już na etapie zamówienia PCB. Najłatwiej i najbezpieczniej jest określić go w dokumentacji produkcyjnej, razem z wykończeniem powierzchni, grubością laminatu, liczbą warstw i wymaganiami kontroli jakości.
1.2 Czarna maska lutownicza PCB
W poprawnej terminologii mówimy o masce lutowniczej, nazywanej też solder maską. To jedna z podstawowych warstw technologicznych PCB.
Maska lutownicza pokrywa górną i dolną stronę płytki, chroni miedź przed utlenianiem i ogranicza ryzyko przypadkowych zwarć. Odsłonięte pozostają tylko te obszary, na których mają powstać połączenia lutowane albo punkty kontaktowe.
Podczas montażu maska pomaga utrzymać lut w odpowiednich miejscach. Dzięki temu zmniejsza się ryzyko mostków lutowniczych między sąsiednimi padami, a płytka jest lepiej zabezpieczona przed wilgocią, zabrudzeniami i wpływem środowiska pracy.
Czarna maska lutownicza spełnia te same funkcje ochronne co maska zielona. Różnica dotyczy głównie wyglądu, pochłaniania światła i trudności inspekcyjnych. Jeśli projekt ma pracować w układzie optycznym lub ma być widoczny w gotowym urządzeniu, czarny kolor może być uzasadnionym wyborem.
Bez maski lutowniczej odsłonięte ścieżki miedziane byłyby bardziej podatne na zwarcia, korozję i uszkodzenia mechaniczne. Czarna maska jest szczególnie często wybierana tam, gdzie płytka znajduje się blisko źródeł światła albo nie powinna odbijać światła w stronę czujników.
Istnieją obwody, w których odbicia światła są niepożądane.
W takich projektach czarna maska lutownicza ma praktyczne znaczenie. Może ograniczać refleksy w pobliżu wyświetlaczy, diod LED, fotodiod, kamer i czujników optycznych. Nie rozwiązuje jednak problemów projektowych sama z siebie; nadal liczą się ekranowanie, geometria płytki, dobór obudowy i testy gotowego urządzenia.
Produkcja czarnych płytek wymaga mocnego, równomiernego oświetlenia podczas kontroli. Na ciemnej powierzchni trudniej ocenić granice maski, zabrudzenia, zarysowania, niedolania i drobne przesunięcia nadruku opisowego.
Dlatego proces inspekcji czarnego PCB zwykle wymaga większego powiększenia lub dobrze ustawionej automatycznej kontroli optycznej. Zielona maska jest pod tym względem wygodniejsza, bo daje wyższy kontrast i szybciej ujawnia typowe wady produkcyjne.
Nałożenie maski lutowniczej o jakości produkcyjnej nie jest typowym procesem domowym. Proste płytki można naprawiać lub zabezpieczać preparatami UV, ale przy seryjnym PCB potrzebna jest kontrolowana technologia, właściwa czystość powierzchni, ekspozycja, wywołanie i utwardzenie.
Przy bardziej złożonych płytkach drukowanych maska lutownicza wymaga precyzyjnego procesu.
W produkcji komercyjnej obowiązują wymagania dotyczące przyczepności, grubości, otwarć maski, odstępów od padów i odporności na temperaturę montażu. Błędy w tej warstwie mogą utrudnić lutowanie albo spowodować problemy dopiero podczas testów elektrycznych.
Proces nakładania maski lutowniczej obejmuje kilka etapów wykonywanych z dużą dokładnością. Fabryka pracuje na danych z projektu PCB, zwykle z warstwą solder mask top i solder mask bottom wygenerowaną w narzędziu EDA.
Najpierw płytka jest czyszczona i przygotowywana, aby maska dobrze połączyła się z powierzchnią. Następnie nakłada się materiał maski, usuwa nadmiar i przeprowadza wstępne suszenie zgodnie z parametrami procesu.
Kolejny etap to obrazowanie, czyli określenie miejsc, w których maska ma pozostać, oraz miejsc, które trzeba odsłonić. Po wywołaniu i końcowym utwardzeniu płytka przechodzi kontrolę wymiarową i wizualną.
1.3 Matowa czarna płytka drukowana

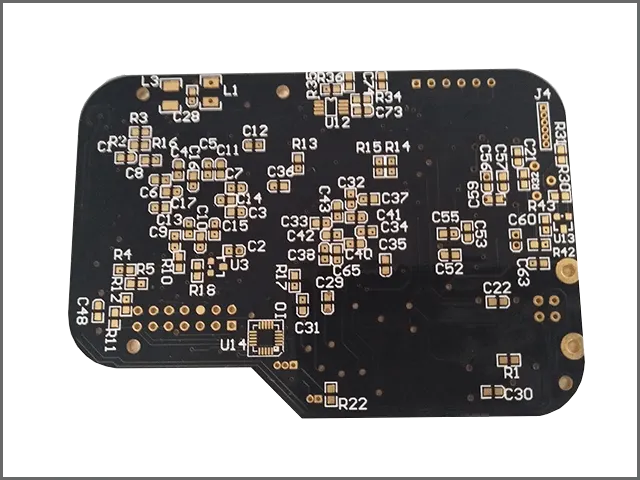

Matowa czarna płytka drukowana jest popularna głównie z powodów wizualnych. Daje spokojniejsze, mniej błyszczące wykończenie i dobrze wygląda w urządzeniach, w których elektronika jest częściowo widoczna.
Błyszcząca czarna maska również może być dobrym wyborem, ale odbija więcej światła i mocniej pokazuje refleksy. Wariant matowy jest zwykle wybierany wtedy, gdy projekt ma wyglądać bardziej technicznie, dyskretnie i jednolicie.
Dziś kolor maski lutowniczej można określić bezpośrednio u producenta PCB. Sam wybór czerni, w tym czerni matowej, nie powinien zmieniać parametrów elektrycznych płytki, o ile stosowany materiał maski spełnia wymagania procesu i dokumentacji.
Zastosowanie matowej czerni w płytce drukowanej daje bardziej stonowane wykończenie niż maska błyszcząca. Powierzchnia odbija mniej światła kierunkowego, dlatego płytka nie mieni się tak mocno pod lampą ani w przezroczystej obudowie.
Matowa powierzchnia ma też ograniczenia. Kurz, odciski palców, przetarcia i drobne zarysowania mogą być na niej widoczne szybciej niż na zielonej masce. W produkcji wymaga to ostrożnej obsługi i sensownego pakowania gotowych płytek.
Zaletą matowej czerni jest mniejszy odblask, co ułatwia oględziny w niektórych warunkach oświetleniowych. Nie oznacza to jednak, że każdy defekt będzie łatwiejszy do wykrycia; przy drobnych otwarciach maski i gęstych układach nadal potrzebna jest dobra inspekcja optyczna.
Czarna płyta PCB

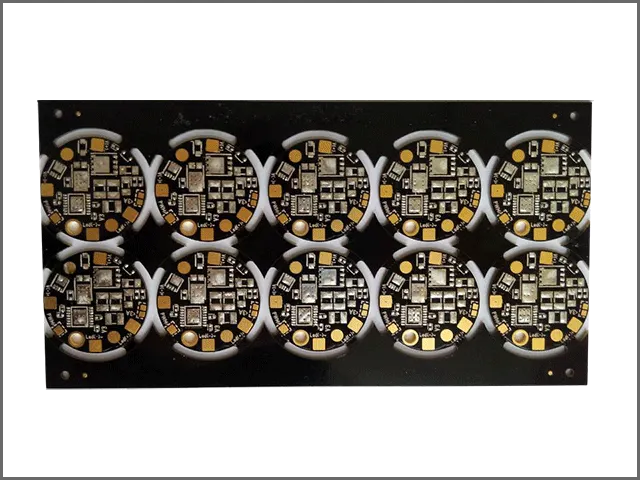

Czarna płytka PCB powstaje przez zastosowanie czarnej maski lutowniczej na standardowym lub specjalistycznym laminacie. Maska jest cienką warstwą ochronną, która przykrywa ścieżki miedziane i pozostawia odsłonięte pola lutownicze zgodnie z projektem.
Warstwa maski jest definiowana w projekcie PCB. Program EDA generuje informacje o tym, gdzie maska ma zostać usunięta, a gdzie ma chronić miedź. Producent nie powinien zgadywać tych obszarów; muszą wynikać z poprawnych plików produkcyjnych.
Maska lutownicza ma duży wpływ na niezawodność montażu. Typowe problemy związane z błędami maski obejmują:
Zbyt małe otwarcia maski na padach.
Zbyt duże otwarcia maski, które zwiększają ryzyko mostków lutowniczych.
Przesunięcie maski względem padów, przelotek lub innych elementów wzoru miedzi.
Takich problemów można uniknąć dzięki poprawnemu projektowi DFM, właściwej tolerancji otwarć maski i kontroli procesu w fabryce. Przy czarnych płytkach szczególnie ważne jest, aby inspekcja nie była traktowana po macoszemu, bo niski kontrast potrafi ukryć drobne wady.
Materiał czarnych PCB
Kolor czarnego PCB pochodzi z maski lutowniczej, a nie z samego materiału bazowego. Laminat może być standardowym FR-4 albo innym materiałem dobranym do wymagań projektu, na przykład pod kątem temperatury pracy, strat dielektrycznych, sztywności lub przewodzenia ciepła.
Maski lutownicze są zwykle materiałami polimerowymi utwardzanymi w kontrolowanym procesie. W praktyce wybiera się je dlatego, że zapewniają dobrą ochronę powierzchni, izolację i odporność na warunki montażu. Najważniejsze cechy to:
Odporność na wilgoć i typowe zabrudzenia eksploatacyjne.
Dobra izolacja elektryczna między ścieżkami i polami miedzi.
Odporność na lutowanie i temperaturę procesu montażu.
Stabilność mechaniczna oraz przyczepność do powierzchni płytki.
Estetyka, szczególnie w urządzeniach, w których płytka jest widoczna.
Uproszczona procedura nakładania maski lutowniczej na płytkę drukowaną wygląda następująco:
1. Wyczyść płytkę.
Przed nałożeniem maski powierzchnia PCB musi być czysta, odtłuszczona i wolna od tlenków. To warunek dobrej przyczepności oraz stabilnej jakości w dalszych etapach produkcji.
2. Nałóż materiał maski.
Na przygotowaną płytkę nakłada się materiał maski lutowniczej w kontrolowanej ilości. W produkcji przemysłowej parametry nakładania zależą od typu maski, grubości wymaganej warstwy, formatu panelu i wyposażenia linii.
3. Rozprowadź warstwę.
Materiał musi równomiernie pokryć powierzchnię, również w pobliżu przelotek, wąskich odstępów i narożników panelu. Nierówna grubość może pogorszyć wygląd płytki, a w skrajnych przypadkach utrudnić późniejsze lutowanie.
4. Usuń pęcherze i nadmiar materiału.
Na tym etapie kontroluje się równomierność warstwy i usuwa defekty, które mogłyby pozostać pod maską. Pęcherze powietrza, zanieczyszczenia lub lokalne braki materiału mogą obniżyć trwałość ochrony i jakość wizualną płytki.
Procesu nie warto przyspieszać poza parametry technologiczne. Zbyt krótki czas suszenia, niewłaściwa lepkość materiału albo zbyt duży nacisk podczas rozprowadzania mogą później skutkować przebarwieniami, słabą przyczepnością lub problemami z otwarciami maski.
5. Wykonaj obrazowanie maski.
Po nałożeniu materiału definiuje się obszary, które mają zostać odsłonięte. W produkcji odbywa się to na podstawie warstw maski z projektu PCB, tak aby pady, testpointy i inne powierzchnie kontaktowe pozostały dostępne do lutowania lub pomiarów.
6. Utwardź maskę UV.
Maska jest naświetlana i utwardzana zgodnie z wymaganiami materiału. Czas, energia ekspozycji i odległość źródła światła nie są wartościami uniwersalnymi; producent dobiera je do konkretnego systemu maski i wyposażenia.
7. Usuń film i skontroluj płytkę.
Po wywołaniu i końcowym utwardzeniu sprawdza się, czy otwarcia maski są prawidłowe, czy nie ma przesunięć oraz czy powierzchnia spełnia wymagania wizualne. Dopiero wtedy płytka przechodzi do kolejnych etapów produkcji lub montażu.
Czarna powłoka ochronna PCB

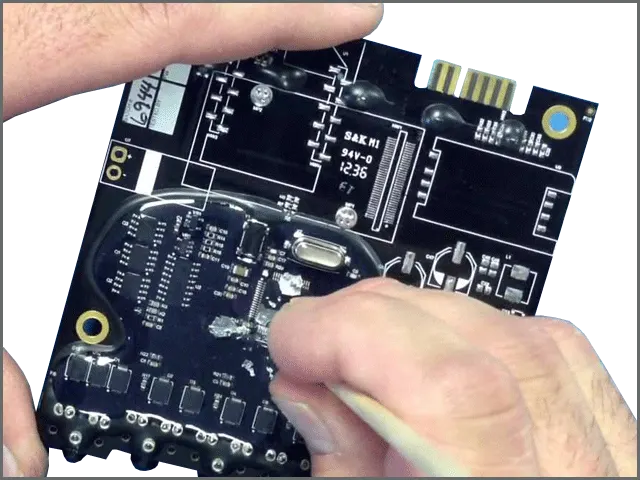

Oprócz czarnej maski lutowniczej płytka może otrzymać dodatkową powłokę ochronną, na przykład conformal coating. Taka warstwa nie zastępuje maski, lecz chroni zmontowaną elektronikę przed wilgocią, zabrudzeniami, pyłem i częścią oddziaływań chemicznych.
Powłoka może być nakładana ręcznie, natryskowo, zanurzeniowo albo selektywnie maszynowo. Wybór metody zależy od skali produkcji, wymagań jakościowych, obecności złączy oraz miejsc, których nie wolno pokryć.
Istnieją różne rodzaje powłok, które można stosować na czarnych płytkach PCB. Poniżej znajdują się typowe grupy materiałów:
Akryl. Powłoki akrylowe są popularne, bo łatwo się je nakłada i stosunkowo łatwo usuwa podczas naprawy. Zapewniają dobrą ochronę ogólną oraz elastyczność wystarczającą dla wielu aplikacji.
Uretan. Powłoki uretanowe zapewniają lepszą odporność mechaniczną i chemiczną niż wiele prostych powłok akrylowych. Często wybiera się je do środowisk, w których płytka może mieć kontakt z wilgocią lub agresywniejszymi czynnikami.
Silikon. Powłoki silikonowe dobrze znoszą szeroki zakres temperatur i zachowują elastyczność. Sprawdzają się tam, gdzie elektronika pracuje w zmiennych warunkach termicznych.
Lakier. Lakiery ochronne zapewniają izolację i barierę przed wilgocią, ale ich parametry zależą od konkretnej klasy materiału. Przy wyborze trzeba uwzględnić wymagania środowiskowe oraz możliwość późniejszego serwisu.
Każdy typ powłoki ma inne właściwości mechaniczne, chemiczne i termiczne. Dlatego decyzji nie należy podejmować wyłącznie na podstawie koloru płytki, ale na podstawie środowiska pracy urządzenia.
Ważne są także wymagania montażowe. Niektóre obszary, takie jak złącza, przyciski, pola testowe, radiatory lub elementy regulacyjne, trzeba maskować przed pokryciem, aby powłoka nie utrudniła działania urządzenia.
Zastosowany materiał powinien być zgodny z wymaganiami projektu i procesu montażu. Niewłaściwie dobrana albo źle nałożona powłoka może utrudnić diagnostykę, naprawę i testy końcowe.
W czarnych płytkach powłoka ochronna ma takie samo zadanie jak w innych kolorach PCB: ogranicza wpływ środowiska na obwód i pomaga utrzymać stabilność pracy urządzenia.
Najczęściej analizuje się odporność na wilgoć, temperaturę, zanieczyszczenia, naprężenia mechaniczne oraz czynniki chemiczne obecne w miejscu pracy urządzenia. Dopiero na tej podstawie dobiera się klasę powłoki i metodę aplikacji.
Powłoki ochronne pełnią na płytkach drukowanych kilka praktycznych funkcji:
Zmniejszają wpływ wilgoci i zabrudzeń na pracę PCB.
Poprawiają izolację powierzchniową między przewodzącymi elementami.
Chronią przed częścią oddziaływań chemicznych i mechanicznych.
Ograniczają czynniki, które mogłyby skrócić żywotność elektroniki.
Podsumowanie
Czarny PCB to przede wszystkim płytka z czarną maską lutowniczą. Taki kolor może poprawić wygląd produktu, ograniczyć odbicia światła i lepiej pasować do urządzeń z widoczną elektroniką.
Najważniejszą zaletą czarnej maski jest jej przydatność w projektach, w których refleksy świetlne są niepożądane. Dotyczy to zwłaszcza elektroniki optycznej, modułów LED, paneli z wyświetlaczami i sprzętu klasy premium.
Czarne PCB może być dodatkowo zabezpieczone powłoką ochronną. Przy jej wyborze trzeba uwzględnić odporność na wilgoć, temperaturę, chemikalia, naprężenia mechaniczne oraz wymagania serwisowe.
Matowa czerń daje eleganckie, nieodblaskowe wykończenie, ale wymaga starannej kontroli i ostrożnej obsługi. Dobrze przygotowany projekt oraz kontrolowany proces produkcji są tu ważniejsze niż sam kolor maski.
W przypadku pytań o produkcję lub montaż czarnych płytek PCB skontaktuj się z nami pod adresem sales@ourpcb.net.
