Materiały do obwodów mikrofalowych dobiera się do dopuszczalnego tłumienia, wymaganej stabilności fazy i geometrii ścieżek. Dk i Df trzeba porównywać przy zgodnej częstotliwości, metodzie badania oraz warunkach pomiaru, a wynik odnieść do konkretnego układu warstw i rodzaju folii miedzianej. Niski Df ogranicza straty w dielektryku, ale sam nie gwarantuje małego tłumienia gotowej płytki.
W filtrze, antenie lub torze między złączem a układem scalonym laminat jest częścią obwodu elektrycznego. Wpływa na impedancję, długość elektryczną i straty. Wysoka częstotliwość nie oznacza przy tym dużej mocy: tor odbiorczy może wymagać bardzo małego tłumienia właśnie dlatego, że przenosi słaby sygnał. Zamiast szukać uniwersalnie „najlepszego” podłoża, warto zacząć od pasma pracy, długości połączeń i dopuszczalnego pogorszenia parametrów.
Dk i Df: co rzeczywiście opisują?
Dk oznacza względną przenikalność elektryczną, odniesioną do próżni. Wpływa na pojemność linii, prędkość propagacji i wymiary struktur rezonansowych. Wyższa Dk pozwala skrócić strukturę o zadanej długości elektrycznej, ale wymaga ponownego doboru geometrii. Nie jest ani automatyczną zaletą, ani wadą. Wartość efektywna dla linii mikropaskowej różni się od Dk samego laminatu, ponieważ część pola przebiega w powietrzu, a po nałożeniu maski lutowniczej także w masce.
Df, czyli tangens kąta strat dielektrycznych, opisuje stratność dielektryka. Dk i Df są bezwymiarowe. Df nie jest procentem mocy traconej na całej ścieżce: do wyznaczenia tłumienia potrzebne są także częstotliwość, długość oraz rozkład pola. Straty przewodnika, promieniowanie i niedopasowanie wymagają osobnego uwzględnienia.
W laminacie z tkaniną szklaną istotne są również udział żywicy, rodzaj zbrojenia i kierunek pola względem struktury materiału. Dlatego nazwa FR-4 nie wyznacza jednej wartości Dk. Tę zależność omawia szerzej artykuł o stałej dielektrycznej FR-4. Do obliczeń należy przyjąć dane konkretnego materiału i konstrukcji, a nie średnią znalezioną dla całej rodziny laminatów.
Jak porównywać częstotliwość i metodę badania?
Zestawienie samych kolumn Dk i Df łatwo prowadzi do błędnego wyboru. Przykład założony: jeśli karta materiału A podaje Df przy 1 GHz, a karta materiału B przy 10 GHz, mniejsza liczba nie rozstrzyga, który materiał będzie lepszy w docelowym paśmie. Potrzebne są dane dla wspólnego zakresu i porównywalnej metody. Nie należy też przeliczać Df proporcjonalnie do częstotliwości bez modelu materiału.
| Sposób wyznaczania parametrów | Co daje projektantowi | Ograniczenie porównania |
|---|---|---|
| Rezonator z linią paskową i dociskaną próbką | Powtarzalną charakterystykę materiału według określonej procedury; często używaną do kontroli partii | Docisk, szczeliny powietrzne i kierunek pola wpływają na wynik. Nie jest to gotowy model dowolnej ścieżki |
| Rezonator dielektryczny SPDR | Dk i Df próbki bez miedzi, wyznaczone z częstotliwości rezonansu i dobroci układu | Wynik dotyczy częstotliwości rezonatora i określonej orientacji pola; wymaga poprawnego pomiaru grubości próbki |
| Różnica fazy linii mikropaskowych o różnych długościach | Podstawę do wyznaczenia Dk użytecznej w modelowaniu rzeczywistej struktury | Trzeba znać geometrię oraz uwzględnić miedź i jej chropowatość; zmiana konstrukcji może zmienić zgodność modelu |
| Pomiar parametrów S próbki ścieżki | Transmisję i odbicia gotowego połączenia w funkcji częstotliwości | Bez usunięcia wpływu przyłączy wynik obejmuje również złącza i przejścia. Samo tłumienie nie wyznacza Df |
Niektóre karty rozróżniają Dk do kontroli materiału oraz Dk zalecaną do projektowania. Nie są to zamienne wartości ani automatycznie granice tolerancji. Wartość projektowa może być wyznaczona przez dopasowanie modelu do zachowania linii. Przed jej użyciem trzeba sprawdzić, czy model obliczeniowy osobno uwzględnia wpływ chropowatości na fazę, aby nie policzyć tego efektu podwójnie.
Przy każdej pozycji w porównaniu zapisz: oznaczenie i wersję karty materiału, częstotliwość, metodę, temperaturę, przygotowanie próbki, kierunek pomiaru oraz informację, czy liczba jest typowa, czy gwarantowana. Jeśli producent nie podaje któregoś warunku, oznacz brak danych. Wartości typowej nie należy traktować jako dopuszczalnej granicy odbiorczej.
Wybór rodziny laminatu: tabela decyzji
Poniższa tabela wskazuje kierunek doboru, nie ranking produktów. Ostatecznie liczy się konkretny gatunek, dostępna konstrukcja i proces wykonania płytki.
| Materiał lub konstrukcja | Kiedy rozważyć | Co sprawdzić przed wyborem |
|---|---|---|
| Laminat epoksydowo-szklany FR-4 | Krótki tor, którego bilans strat i tolerancja fazy pozwalają na użycie danego gatunku | Dk i Df w paśmie pracy, zmienność konstrukcji oraz wpływ wilgoci; samo oznaczenie FR-4 nie wystarcza |
| Niskostratny laminat termoutwardzalny z wypełniaczem | Tor mikrofalowy wymagający małych strat i integracji z płytką wielowarstwową | Parametry rdzenia i materiału łączącego, grubość po prasowaniu, rodzaj folii oraz zgodność procesów |
| Kompozyt na bazie PTFE | Układ, dla którego parametry elektryczne konkretnego kompozytu zapewniają potrzebny zapas | Zbrojenie, stabilność wymiarową, przygotowanie otworów do metalizacji i zgodność z procesem wytwórcy |
| Laminat o podwyższonej Dk | Zmniejszenie wymiarów rezonatorów lub struktur antenowych | Tolerancję Dk, zmianę parametrów z temperaturą i wrażliwość na odchyłki trawienia |
| Konstrukcja hybrydowa | Oddzielenie warstw toru mikrofalowego od warstw sterowania i zasilania | Zgodność prasowania, rozszerzalność cieplną, symetrię konstrukcji i przebieg pola przy przejściach między warstwami |
PTFE jest izolatorem, a nie przewodnikiem o zerowej rezystancji. Z kolei metalowy rdzeń pomaga odprowadzać ciepło, lecz nie zastępuje charakterystyki dielektryka w torze sygnałowym. Przy większej mocy trzeba dodatkowo ocenić temperaturę, przewodność cieplną podłoża, drogę przepływu ciepła oraz dopuszczalne natężenie pola. Nie wynika to z samej wartości Dk.
Układ warstw: laminat musi pasować do geometrii
Dla linii mikropaskowej kluczowa jest odległość ścieżki od ciągłej płaszczyzny odniesienia. Dla wewnętrznej linii paskowej znaczenie mają dielektryki po obu stronach przewodnika. Zmiana grubości po prasowaniu zmienia impedancję, nawet jeżeli nazwa materiału i szerokość ścieżki pozostały bez zmian. Dlatego geometrię należy uzgodnić razem z wymaganiami dotyczącymi kontrolowanej impedancji PCB.
Przykład założony: koncepcyjny układ czterech warstw. Nie jest to gotowa dokumentacja produkcyjna. Grubości, szerokości ścieżek i tolerancje wymagają obliczeń dla wybranego materiału oraz potwierdzenia u wytwórcy.
| Element układu | Założona funkcja | Warunek projektowy |
|---|---|---|
| Warstwa zewnętrzna L1 | Tor mikrofalowy | Określone pokrycie maską, wykończenie powierzchni i profil miedzi |
| Dielektryk między L1 a L2 | Niskostratny rdzeń o kontrolowanej grubości | Dane elektryczne właściwe dla częstotliwości pracy |
| Warstwa L2 | Ciągła masa pod torem | Brak szczelin przerywających drogę prądu powrotnego |
| Warstwy L3 i L4 oraz pozostałe dielektryki | Zasilanie i sterowanie | Sprawdzona droga powrotna sygnałów, zgodność prasowania i kontrola odkształceń |
W konstrukcji hybrydowej ciągła masa pod torem pomaga ograniczyć udział pozostałych dielektryków w jego polu. Otwory, wycięcia i przejścia między warstwami wymagają jednak osobnej analizy. Nie wystarczy umieścić niskostratny materiał tylko bezpośrednio pod fragmentem ścieżki. Trzeba także sprawdzić zachowanie całego toru przy złączach i przelotkach.
Układ warstw powinien podawać konkretne rdzenie i materiały łączące, grubości po prasowaniu, końcową grubość miedzi oraz tolerancje. Zasady organizacji takiej konstrukcji opisuje tekst o wielowarstwowych płytkach drukowanych.
Chropowatość miedzi i pozostałe źródła strat
Wraz ze wzrostem częstotliwości prąd w przewodniku koncentruje się coraz bliżej powierzchni. Chropowatość miedzi na styku z dielektrykiem wpływa więc na straty przewodnika i propagację. Gładka folia może być istotniejsza od niewielkiej różnicy Df między laminatami, ale taką ocenę trzeba oprzeć na modelu konkretnej geometrii.
W zapytaniu materiałowym nie wystarczy określenie „gładka miedź”. Potrzebne są oznaczenie folii, strona objęta pomiarem, parametr chropowatości i sposób jego wyznaczania. Ra, Rq i Rz opisują różne cechy profilu; nie wolno podstawiać ich zamiennie do modelu. Trzeba też uwzględnić obróbkę powierzchni poprawiającą przyczepność, ponieważ powierzchnia po procesie może różnić się od wyjściowej folii.
Większa grubość miedzi nie usuwa skutków chropowatości. Zmienia też przekrój ścieżki i warunki trawienia. Zależności wymiarowe wyjaśnia artykuł o grubości miedzi na PCB. W torze mikrofalowym uwzględnij ponadto wykończenie odsłoniętej ścieżki, maskę lutowniczą, przelotki i nieciągłości płaszczyzny masy. Porównanie laminatów przy różnych foliach i różnych geometriach jest porównaniem całych konstrukcji, a nie samego Df.
Obliczenie strat dielektrycznych: przykład założony
Do prostego rachunku przyjmijmy jednorodnie wypełnioną linię paskową z falą TEM, małymi stratami dielektrycznymi i względną przenikalnością magnetyczną równą jedności. Pole znajduje się w jednym dielektryku. Poniższy model nie opisuje wprost linii mikropaskowej z polem częściowo w powietrzu; tam potrzebny jest model uwzględniający udział pola w poszczególnych ośrodkach.
Dla takiej linii stała fazowa wynosi w przybliżeniu β = 2πf√Dk/c, a tłumienie dielektryczne αd ≈ β·Df/2. Po przeliczeniu neperów na decybele otrzymujemy:
Ad [dB] ≈ 8,686 · π · f · √Dk · Df · l / c.
Symbol f oznacza częstotliwość w Hz, l długość w metrach, a c prędkość światła w próżni; do rachunku przyjmujemy jej zaokrąglenie 3 · 108 m/s. Współczynnik 8,686 to zaokrąglone 20/ln(10), wynikające z definicji decybela dla amplitudy.
Wszystkie parametry poniższego wariantu są założone, nie pochodzą z badań ani karty konkretnego laminatu: f = 10 GHz, Dk = 3,5, Df = 0,0020, l = 100 mm = 0,1 m. Podstawienie daje Ad ≈ 8,686 · π · 1010 · √3,5 · 0,0020 · 0,1 / (3 · 108) ≈ 0,34 dB. Dla założonego Df = 0,0040, przy niezmienionych pozostałych parametrach, wynik wynosi około 0,68 dB.
Załóżmy dodatkowo dopuszczalne tłumienie toru 0,80 dB i wspólną rezerwę 0,30 dB na pozostałe straty w dobrze dopasowanym torze. W uproszczonym bilansie pierwszy wariant zajmuje 0,34 + 0,30 = 0,64 dB, pozostawiając 0,16 dB zapasu. Drugi zajmuje 0,68 + 0,30 = 0,98 dB, czyli przekracza limit o 0,18 dB. Rezerwa jest wyłącznie założeniem: rzeczywiste straty przewodnika i przejść trzeba obliczyć lub zmierzyć. Przy znaczących odbiciach proste dodawanie strat odcinków nie zastępuje analizy parametrów S całego połączenia.
Jak zaplanować pomiar strat gotowej płytki?
Weryfikacja wymaga próbek pomiarowych wykonanych z takim samym układem warstw, miedzią, maską i wykończeniem jak właściwy tor. Poniżej opisano plan badania, a nie wykonane pomiary. Celem jest rozdzielenie zachowania ścieżki od wpływu stanowiska oraz sprawdzenie bilansu w całym paśmie.
- Przygotuj linie o różnych długościach. Zachowaj jednakowy przekrój, orientację względem zbrojenia i identyczne przejścia do przyłączy. Zapisz długości odcinków jednorodnych.
- Skalibruj wektorowy analizator sieci VNA. Określ płaszczyzny odniesienia. Kalibracja na końcach kabli nie usuwa automatycznie wpływu złączy zamontowanych na płytce.
- Usuń wpływ przyłączy odpowiednią metodą. Można zastosować kalibrację z wzorcami na płytce lub matematyczne usunięcie charakterystyki przyłączy. Metoda musi odpowiadać konstrukcji próbki i pasmu.
- Zapisz transmisję i odbicia. Dla jednakowych, rzeczywistych impedancji odniesienia tłumienie transmisji wyraża się jako A = −20 log10|S21|. Odbicia na wejściu i wyjściu pomagają wykryć niedopasowanie, którego nie należy przypisywać stratom dielektryka.
- Porównaj tłumienie na jednostkę długości. Dla dobrze dopasowanych linii i usuniętego wpływu przejść można przybliżyć je jako różnicę tłumień podzieloną przez różnicę długości. Silne falowanie charakterystyki wymaga analizy zespolonych parametrów S, a nie odejmowania pojedynczych odczytów.
- Sprawdź powtarzalność. Uwzględnij ponowne podłączenie próbki, niepewność stanowiska i rzeczywiste wymiary ścieżek. Różnica mniejsza od niepewności nie daje podstaw do rozstrzygnięcia, który wariant jest lepszy.
Raport powinien zawierać oznaczenie materiału i folii, przekrój warstw, wymiary ścieżek, warunki otoczenia, przygotowanie próbek, opis kalibracji i dane parametrów S. Tłumienie odcinka obejmuje straty dielektryczne oraz przewodnika. Do wyznaczenia samego Df z takiego badania potrzebny jest dodatkowo wiarygodny model przewodnika i geometrii.
Typowe błędy przy wyborze materiału
- Porównywanie liczb bez metody i częstotliwości. Najpierw ujednolić warunki, dopiero potem oceniać różnice.
- Uznanie najniższej Dk za najlepszą. Dobierać ją do wymiarów i funkcji obwodu, a stratność oceniać osobno.
- Zamiana laminatu bez przeliczenia ścieżek. Ponownie sprawdzić impedancję, fazę i rezonanse po każdej zmianie konstrukcji.
- Pominięcie miedzi lub maski w modelu. Modelować przekrój odpowiadający gotowej płytce.
- Przypisywanie całego tłumienia wartości Df. Oddzielić wpływ przewodnika, przejść i odbić.
- Dobór wyłącznie elektryczny. Sprawdzić również rozszerzalność cieplną, chłodzenie, wilgoć i zgodność procesu wykonania.

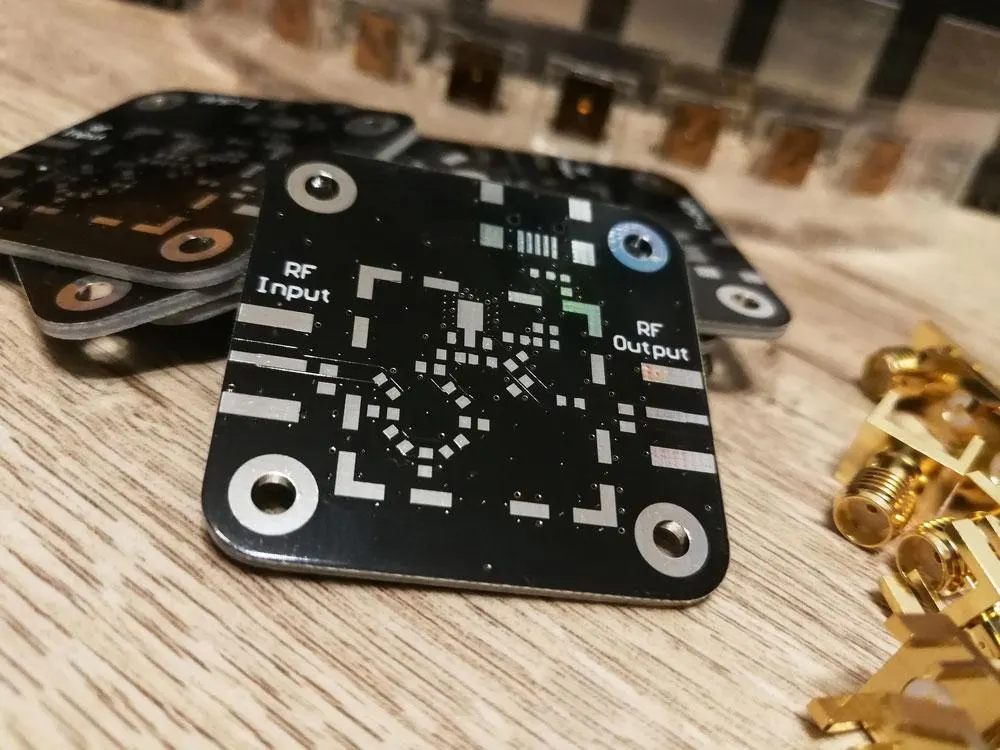

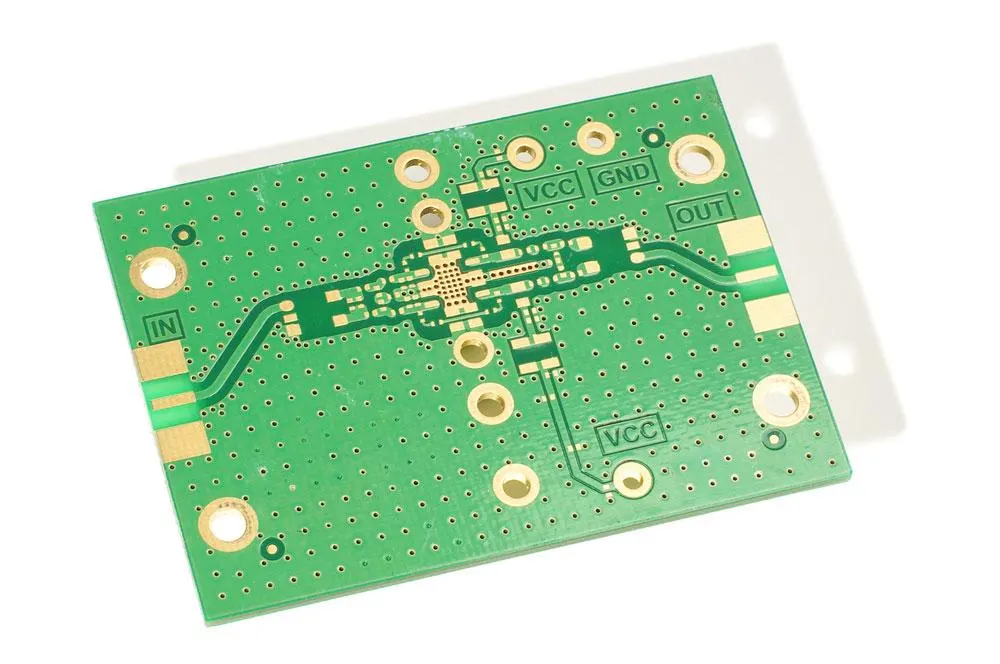

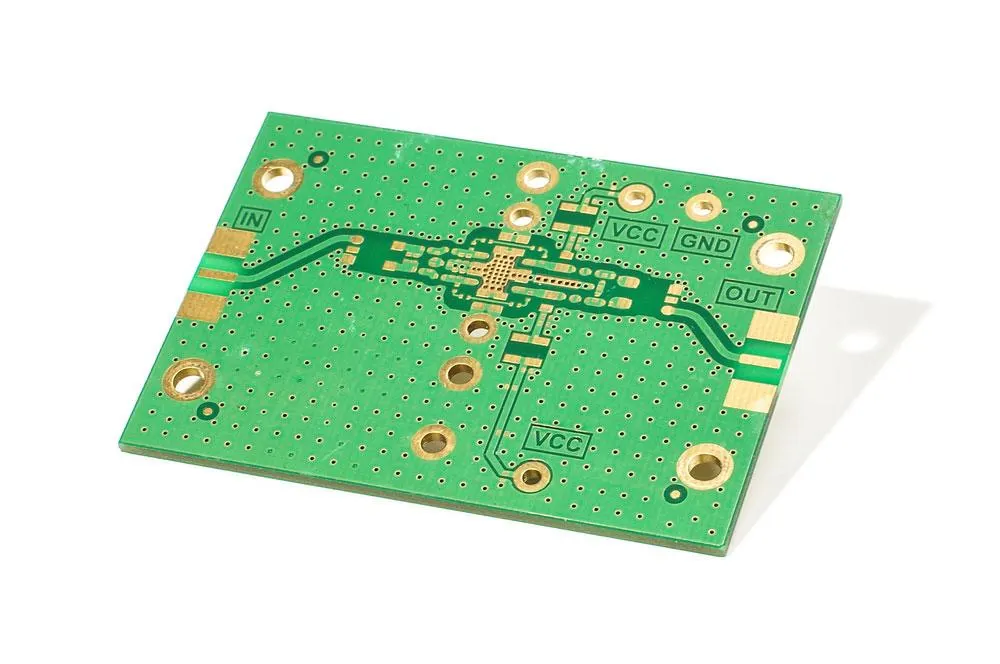

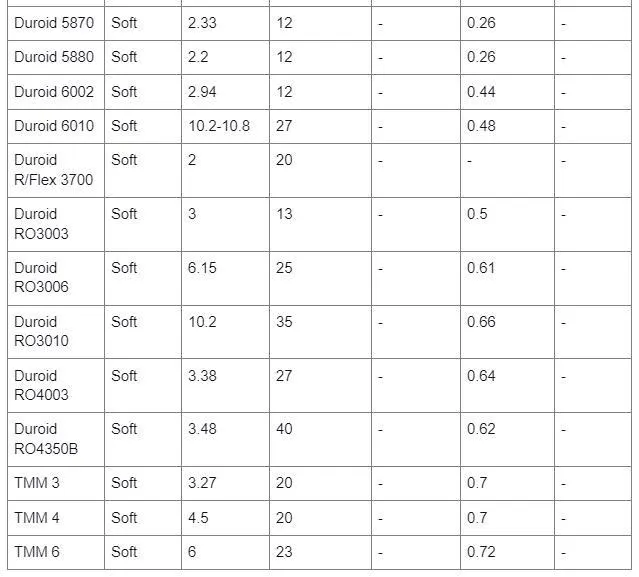

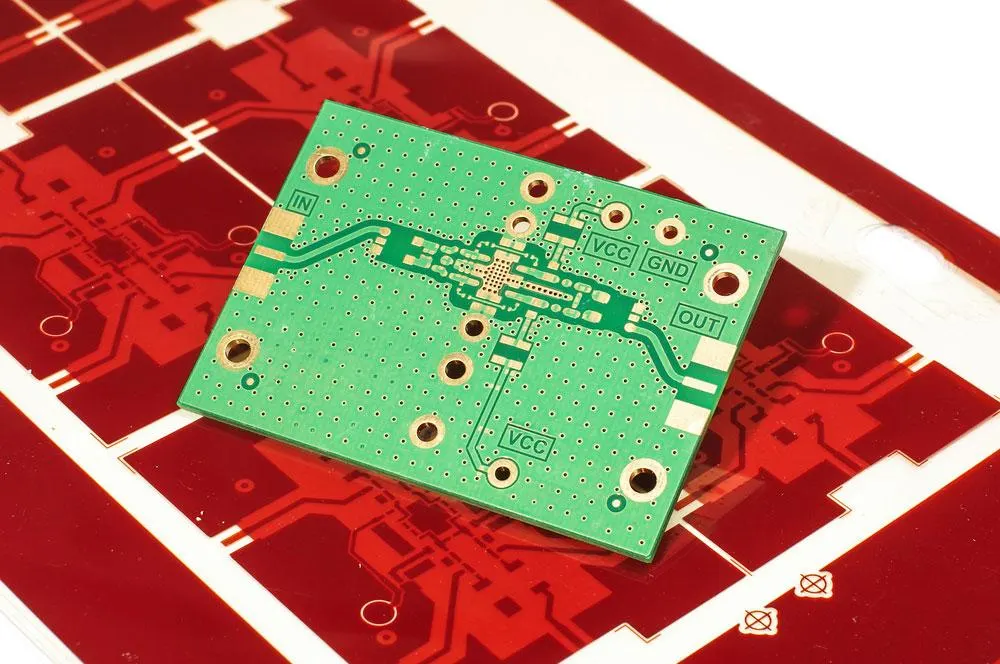

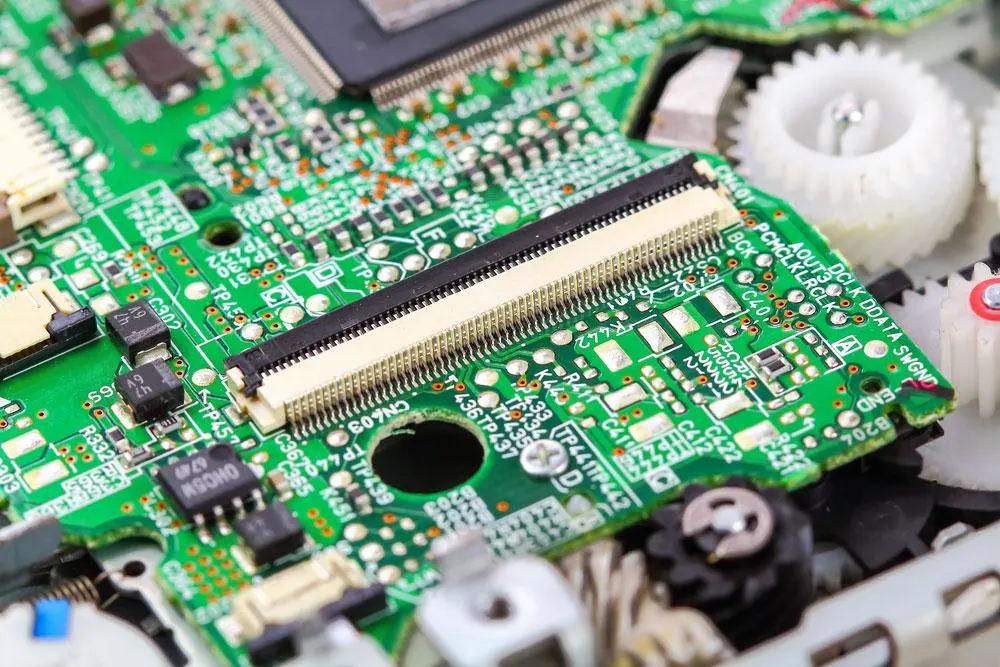

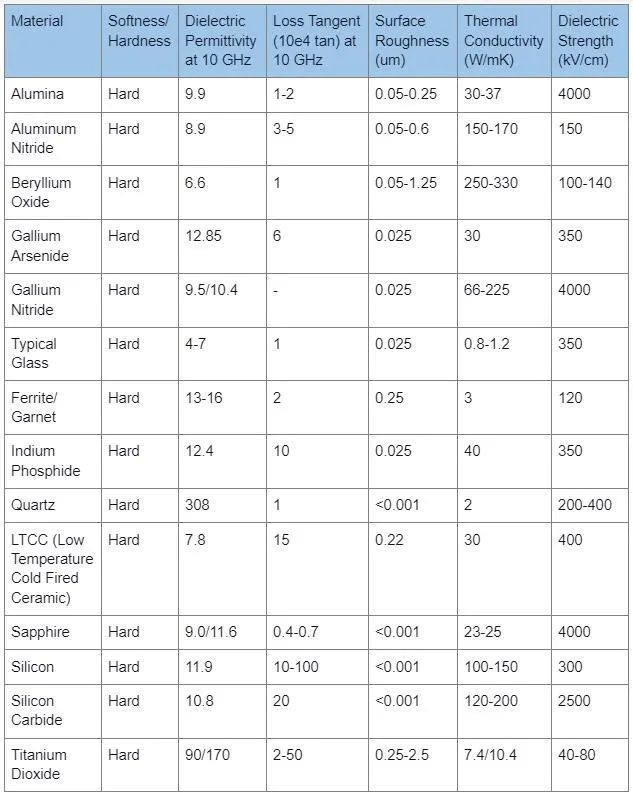

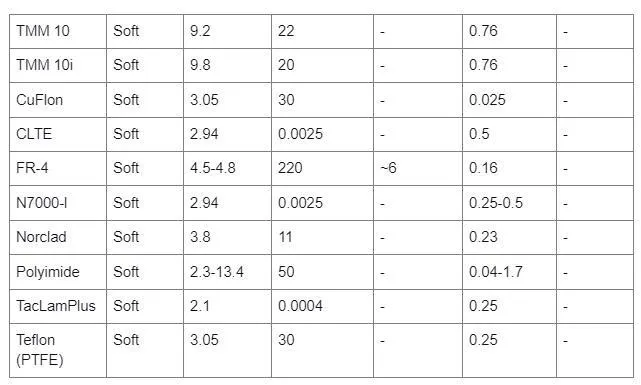

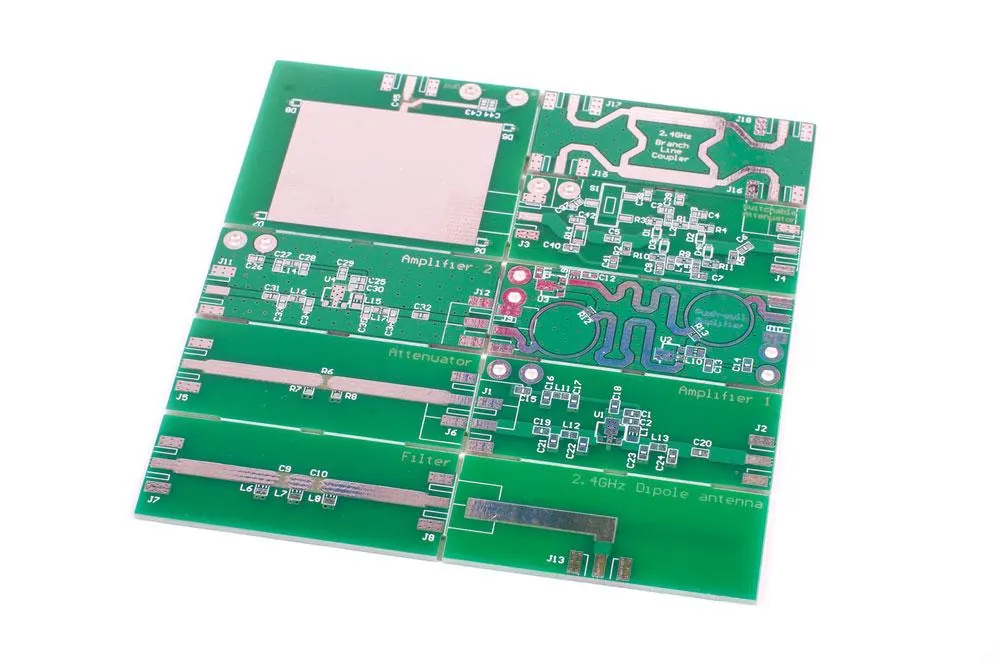

Ilustracje zachowane z wcześniejszej wersji artykułu mają charakter poglądowy. Nie dokumentują opisanych obliczeń ani pomiarów. Dane widoczne na grafikach należy sprawdzić w aktualnej karcie konkretnego materiału wraz z warunkami badania.
FAQ — pytania o materiały do obwodów mikrofalowych
Czy FR-4 nadaje się do toru mikrofalowego?
Może się nadawać, jeżeli konkretny gatunek i geometria spełniają wymagania strat oraz stabilności parametrów. Krótki odcinek może zmieścić się w bilansie, choć dłuższy na tym samym materiale już go przekroczy. Nie ma uniwersalnej częstotliwości granicznej dla wszystkich konstrukcji FR-4.
Którą wartość Dk wpisać do programu obliczeniowego?
Tę, która odpowiada modelowi materiału, pasmu i metodzie zalecanej przez producenta laminatu. Sprawdź, czy program oczekuje Dk materiału, czy parametru efektywnego linii. Wartości projektowej wyznaczonej z obwodu nie należy bez sprawdzenia łączyć z dodatkowymi korektami tego samego zjawiska.
Czy mniejszy Df zawsze oznacza mniejsze tłumienie płytki?
Nie. Ogranicza składnik dielektryczny przy porównywalnym polu i geometrii, ale większe straty miedzi albo niedopasowane przejście mogą zniwelować korzyść. Porównuj kompletne tory o tej samej funkcji, a nie tylko wartości w kartach laminatów.
Co przekazać wytwórcy, aby nie zgubić parametrów projektu?
Oznaczenie materiału i dopuszczalne zamienniki, układ warstw z tolerancjami, rodzaj folii, wymagania impedancji, maskę i wykończenie toru. Dołącz pasmo, kryterium tłumienia oraz geometrię próbek i uzgodnioną metodę odbioru. Każdy zamiennik powinien przejść ponowne sprawdzenie modelu przed zatwierdzeniem.
