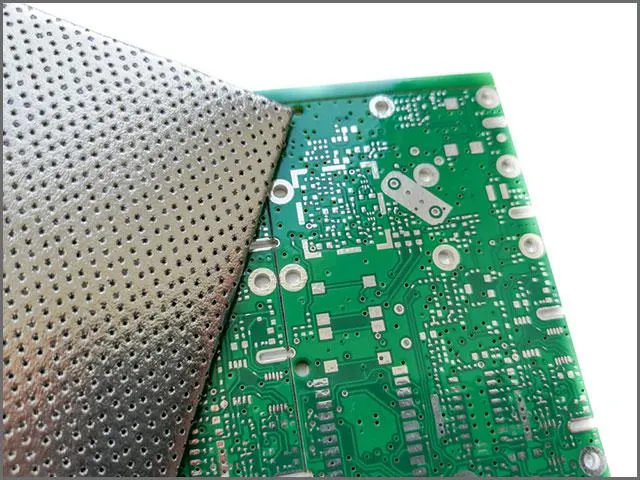

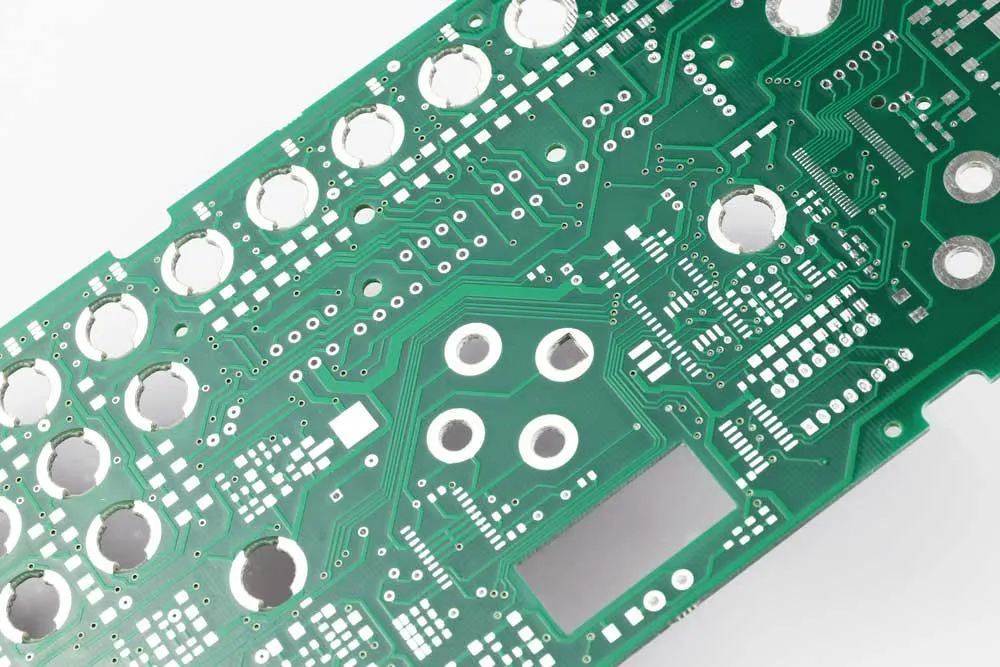

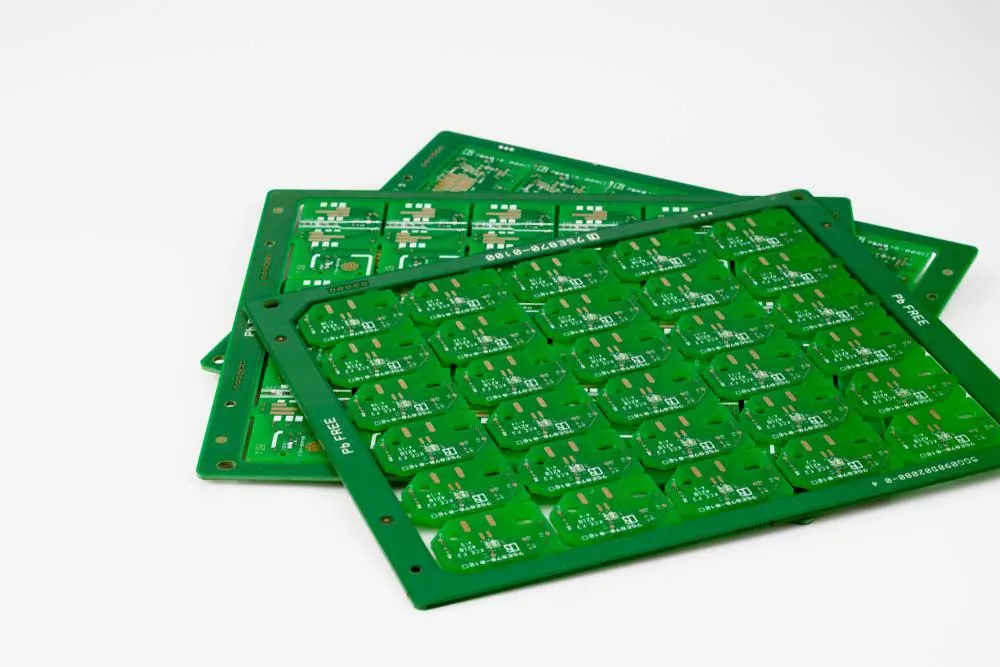

Proto PCB to prototyp płytki drukowanej służący do sprawdzenia projektu przed produkcją seryjną; działanie układu weryfikuje się po montażu komponentów. Do zamówienia potrzebne są pliki produkcyjne oraz jednoznaczna specyfikacja płytki i kontroli jakości. Cena i termin zależą od technologii oraz liczby sztuk i wymagają potwierdzenia w wycenie.
Przed zatwierdzeniem zamówienia warto uzgodnić z producentem analizę DFM, czyli sprawdzenie możliwości wykonania płytki na podstawie dokumentacji. Uwagi do projektu i proponowane zmiany powinny zostać wyjaśnione przed rozpoczęciem produkcji.
Dlaczego warto wykonać prototyp PCB?
Prototypowanie to nie tylko sprawdzenie, czy płytka „działa”. To okazja, by zweryfikować integralność sygnałów, rozkład temperatur, dopasowanie mechaniczne do obudowy oraz poprawność rozmieszczenia złączy. Wczesny prototyp pozwala także przetestować montaż — czy pady mają właściwą wielkość, czy maska lutownicza i opis montażowy są czytelne. Wyniki tej weryfikacji pomagają wskazać poprawki potrzebne przed produkcją seryjną.
Dane potrzebne do wyceny prototypu PCB
Zapytanie powinno łączyć pliki produkcyjne z opisem wymagań. Poniższa lista dotyczy danych przekazywanych przez zamawiającego, a nie deklarowanych możliwości konkretnego zakładu. Parametry wpisuj na podstawie aktualnej wersji projektu; nie zastępuj ich domyślnymi ustawieniami formularza wyceny.
| Dane | Co przekazać do wyceny |
|---|---|
| Pliki produkcyjne | Komplet Gerber RS-274X lub X2 oraz pliki wierceń Excellon, z rozpoznawalnymi nazwami warstw. |
| Warstwy i stackup | Liczbę warstw oraz ich układ, czyli stackup, wraz z wymaganymi grubościami laminatu i miedzi. |
| Materiał i powierzchnia | Materiał bazowy, np. FR-4, wykończenie, np. HASL lub ENIG, oraz kolor maski lutowniczej i opisu. |
| Najmniejsze struktury | Minimalną szerokość ścieżek, odstępy i najmniejsze otwory występujące w projekcie. |
| Wymiary i ilość | Wymiary płytki i wymaganą liczbę sztuk, zgodne z załączonym konturem i zapytaniem. |
| Weryfikacja jakości | Wymagania dotyczące testu elektrycznego oraz wymaganą klasę IPC. |
Jeżeli nie ustalono jeszcze materiału lub wykończenia, zaznacz to w zapytaniu i poproś o uzgodnienie wariantu przed akceptacją ceny. Pomocne jest porównanie wykończeń HASL i ENIG. Parametry materiału zależą od producenta i wersji — sprawdź kartę katalogową wybranego laminatu.
Jak przygotować pliki do prototypu?
Przygotuj pliki Gerber w formacie RS-274X lub X2 obejmujące warstwy miedzi, maskę lutowniczą, opis i kontur płytki. Dołącz pliki wierceń Excellon z jednoznacznie określonymi średnicami oraz oznaczeniem otworów metalizowanych (PTH) i niemetalizowanych (NPTH).
Dołącz czytelny opis stackupu, szczególnie w przypadku wielowarstwowych płytek drukowanych. Zaznacz wymagania dotyczące kontrolowanej impedancji oraz ślepych lub zagrzebanych przelotek. Ich wykonalność trzeba potwierdzić z producentem dla konkretnego projektu.
Porównaj najmniejsze struktury projektu z regułami uzgodnionymi z producentem. Niezgodności mogą wymagać korekty dokumentacji i ponownej wyceny, dlatego należy je rozstrzygnąć przed zatwierdzeniem produkcji.
Co wpływa na cenę i termin prototypu?
Przy wycenie i ustalaniu terminu znaczenie mają:
- liczba warstw, wymiary płytki i liczba zamawianych sztuk;
- najmniejsze ścieżki i odstępy oraz liczba różnych średnic otworów;
- rodzaj wykończenia powierzchni;
- wymagania specjalne: kontrolowana impedancja oraz ślepe lub zagrzebane przelotki;
- uzgodniony zakres testu elektrycznego.
Termin i cenę należy potwierdzić w wycenie dla konkretnej dokumentacji. Przy przejściu do innej ilości lub zmianie technologii poproś producenta PCB o aktualizację oferty. Porównuj oferty obejmujące te same wymagania i zakres kontroli.
Pytania, które warto zadać dostawcy prototypów
Ustalenia techniczne warto otrzymać na piśmie i powiązać z wersją dokumentacji objętą ofertą. Sama nazwa usługi nie określa zakresu produkcji ani odbioru. Poniższe pytania pomagają doprecyzować zamówienie przed jego zatwierdzeniem.
| Temat | Pytanie do dostawcy |
|---|---|
| Technologia | Czy można otrzymać pisemne potwierdzenie możliwości wykonania wszystkich struktur i wymagań tego projektu? |
| Stackup | Czy układ warstw, materiał i grubości są zaakceptowane? Jak zostaną uzgodnione ewentualne zmiany? |
| Wykończenie | Jakie wykończenie powierzchni obejmuje oferta i czy odpowiada ono specyfikacji zamówienia? |
| Test elektryczny | Jaki jest zakres testu, jego kryteria oraz sposób przekazania informacji o wyniku? |
| Dokumentacja jakości | Jakie dokumenty zostaną dostarczone dla partii i jak będzie potwierdzona zgodność z uzgodnionymi wymaganiami? |
| Uwagi DFM | W jakiej formie zostaną przekazane uwagi i kto zatwierdza poprawioną dokumentację przed produkcją? |
Kontrola przed produkcją i po dostawie
Otwórz dokładnie tę paczkę, którą zamierzasz wysłać, w dwóch niezależnych przeglądarkach Gerber. Sprawdź kompletność i kolejność warstw, kontur oraz zgodność wierceń z polami lutowniczymi. Porównaj podgląd z dokumentacją projektu. Rozbieżność między przeglądarkami wymaga wyjaśnienia przed zamówieniem; poprawny wygląd w jednym programie nie zastępuje weryfikacji całej paczki.
Na przykład gdy wiercenia nie pokrywają się z padami, wstrzymaj przekazanie plików i sprawdź eksport. Wykonanie płytki z taką rozbieżnością może uniemożliwić poprawne połączenie otworów z przewidzianymi polami miedzi. To przykład sytuacji do sprawdzenia, a nie wynik naszego pomiaru.
Następnie uzgodnij DFM u producenta. Każdą zaakceptowaną poprawkę uwzględnij w spójnej paczce i sprawdź ją ponownie. Po dostawie przeprowadź kontrolę wizualną i elektryczną według wcześniejszych ustaleń oraz porównaj dokumentację partii z zamówieniem. Test elektryczny samej płytki nie potwierdza działania urządzenia po montażu; odbiór PCB i uruchomienie układu wymagają osobnych kryteriów.
Typowe błędy na etapie prototypu
Najczęstsze problemy wychwytywane podczas prototypowania to: zbyt małe pady utrudniające montaż, brak odsłonięcia padów testowych, niewłaściwa polaryzacja złączy oraz kolizje mechaniczne komponentów z obudową. Inżynierowie często odkrywają również niedoszacowanie strat termicznych — element grzeje się bardziej, niż zakładał schemat, i wymaga większego pola miedzi lub radiatora. Prototyp pozwala te kwestie zaobserwować w realnych warunkach, a nie tylko w symulacji.
Druga grupa błędów dotyczy integralności sygnałów: zbyt długie ścieżki szybkich magistral, brak terminacji, źle poprowadzona masa. Podczas uruchamiania można sprawdzić oscyloskopem jakość sygnałów w zaplanowanych punktach pomiarowych. Jest to opis sposobu weryfikacji, a nie wynik naszych pomiarów; ocenę należy odnieść do wymagań badanego układu.
Od prototypu do gotowego urządzenia

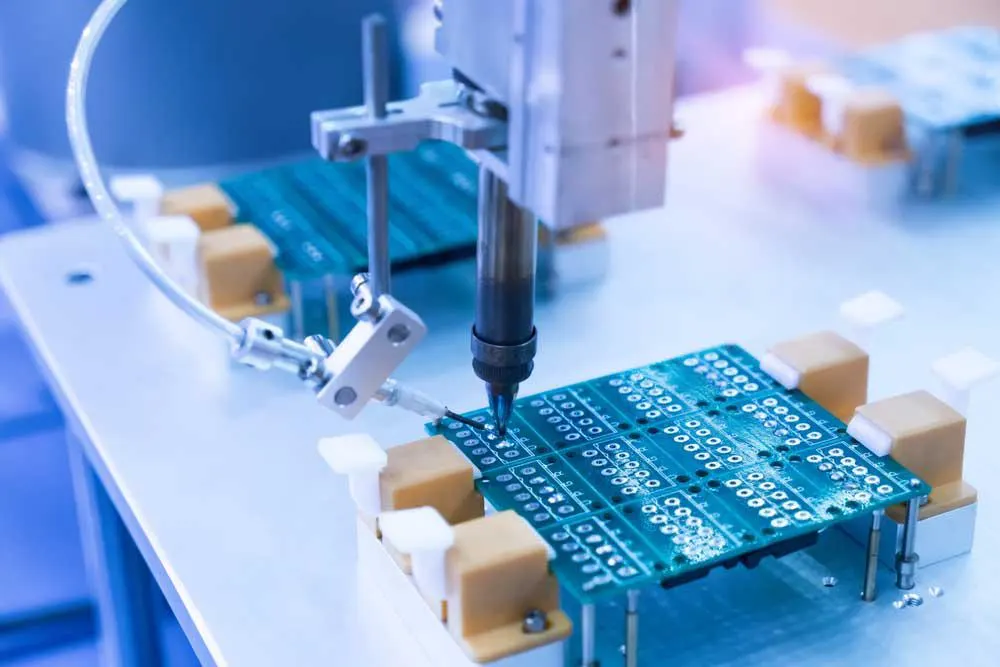

Po odbiorze nieobsadzonej płytki kolejnym etapem jest montaż PCB, a następnie uruchomienie i sprawdzenie działania urządzenia. Zakres montażu i testów po montażu uzgodnij oddzielnie, aby było jasne, co obejmuje zamówienie.
FAQ
Jak szybko otrzymam wycenę? Termin przygotowania oferty trzeba ustalić z dostawcą po przekazaniu kompletnej dokumentacji. Termin wyceny i termin wykonania prototypu to osobne ustalenia.
Jakie pliki są potrzebne? Komplet Gerber RS-274X lub X2, pliki wierceń Excellon oraz specyfikacja opisana powyżej. W przypadku zamawiania montażu uzgodnij również komplet wymaganej dokumentacji montażowej.
Przygotowujesz zamówienie produkcji i montażu prototypu? Dołącz pliki i wymagania, a przed akceptacją oferty potwierdź cenę, termin oraz zakres kontroli.
