Aby zamówić PCB w Chinach, przygotuj spójną dokumentację, uzgodnij wymagania techniczne i warunki handlowe, a produkcję uruchom po pisemnym zatwierdzeniu ustaleń. Zaplanuj również transport, odprawę oraz kontrolę przychodzącą. O przydatności dostawy decyduje zgodność płytek z zamówieniem, nie sam kraj produkcji ani najniższa cena w ofercie.
Cały proces powinien mieć czytelną kolejność: wycena → pytania inżynieryjne → zatwierdzenie → produkcja → test elektryczny → pakowanie → transport → odprawa → kontrola przychodząca. Poniższe dziesięć kroków porządkuje odpowiedzialność i dokumenty. To instrukcja przygotowania zamówienia, bez deklaracji dotyczących możliwości konkretnego zakładu czy gwarantowanych terminów.
1. Określ zakres zamówienia i przygotuj dane do wyceny
Najpierw rozstrzygnij, czy kupujesz same płytki, czy płytki z montażem elementów, czyli PCBA. W drugim przypadku wskaż, kto kupuje podzespoły, przygotowuje szablon i wykonuje uzgodnione testy. Określenie „kompleksowa realizacja” jest zbyt ogólne, aby zastąpić listę obowiązków. Zakres prac potwierdź z wybranym producentem płytek drukowanych przed porównywaniem cen.
Zapytanie ofertowe, oznaczane skrótem RFQ, powinno zawierać liczbę płytek, oznaczenie projektu, wersję dokumentacji i oczekiwany termin odbioru. Dołącz dane techniczne pozwalające wycenić dokładnie ten sam wyrób u każdego dostawcy. Cena otrzymana dla niepełnego opisu może wymagać zmiany po wyjaśnieniu szczegółów.
| Dokument lub plik | Co przekazać do wyceny? |
|---|---|
| Dane warstw | Gerber RS-274X albo uzgodniony zestaw w formacie ODB++ lub IPC-2581. |
| Dane wiercenia | Plik Excellon zgodny z wersją danych warstw; jednoznaczne rozróżnienie otworów metalizowanych i niemetalizowanych. |
| Rysunek wykonawczy | Układ warstw, wymiary, grubość płytki, wymagania dotyczące miedzi, wykończenie powierzchni i kolor maski lutowniczej. |
| Wymagania jakościowe | Klasa 2 lub 3 według IPC-6012 oraz kryteria odbioru według IPC-A-600; uzgodnione wydania dokumentów. |
| Lista połączeń | Opcjonalna netlista IPC-356, służąca do porównania połączeń z danymi produkcyjnymi. |
| Dane do montażu | Zestawienie materiałowe BOM oraz plik położenia elementów, wskazujący ich pozycje, obroty i stronę montażu. |
Przed wysłaniem otwórz wyeksportowane dane i sprawdź ich zgodność z rysunkiem. W paczce pozostaw jedną wersję przeznaczoną do zamówienia. Różne daty eksportu nie muszą oznaczać błędu, lecz sprzeczne wymiary lub warstwy wymagają wyjaśnienia przed zatwierdzeniem produkcji.
2. Uzgodnij zakup elementów i zasady zamienników

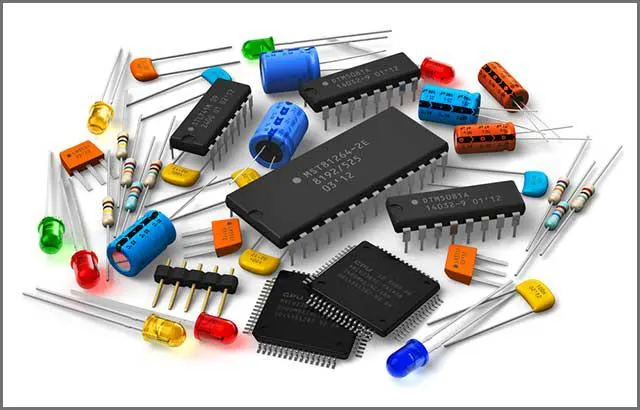

Jeśli zamówienie obejmuje montaż, w zestawieniu BOM podaj oznaczenia elementów na płytce, liczbę sztuk i pełne numery katalogowe producentów. Sam zapis „rezystor” albo „złącze” nie wystarcza. Dla pozycji celowo nieobsadzanych zastosuj jednoznaczne oznaczenie i sprawdź jego zgodność z dokumentacją montażową.
Dostępność części trzeba potwierdzić dla konkretnego zamówienia. Nie wynika ona z lokalizacji wykonawcy. Ustal źródło zakupu, sposób zatwierdzania zamienników i postępowanie z elementami dostarczonymi przez zamawiającego. Zamiana obudowy, napięcia znamionowego lub tolerancji może wpływać na montaż i działanie urządzenia; dopuszczalność zmiany oceniaj na podstawie projektu oraz kart katalogowych.

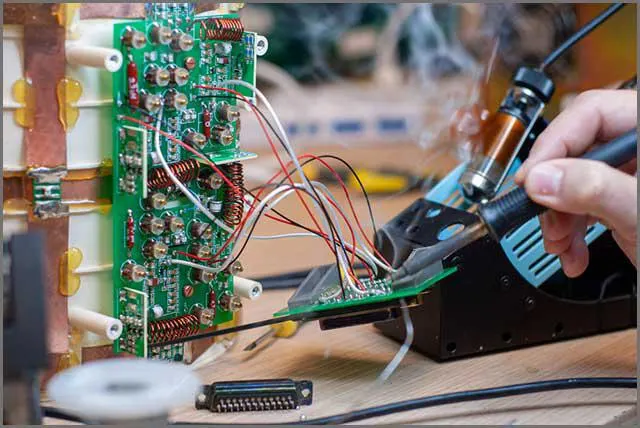

Rozdziel odbiór gołej płytki od odbioru zmontowanego układu. Test elektryczny PCB sprawdza połączenia płytki w ustalonym zakresie, ale nie potwierdza działania gotowego urządzenia. Jeżeli potrzebny jest test funkcjonalny, jego procedura, wyposażenie i kryteria zaliczenia muszą znaleźć się w osobnych ustaleniach.
3. Sprawdź wymagania technologiczne i dokumenty dostawcy
Oceniaj wykonawcę względem własnego projektu: układu warstw, geometrii ścieżek i otworów, materiału oraz wykończenia. Poproś o pisemne potwierdzenie parametrów wraz z tolerancjami. Ogólny katalog usług nie przesądza, że każda kombinacja wymagań jest dostępna w danym zakładzie i terminie. Informacje o zakładach produkcyjnych PCB potraktuj jako punkt wyjścia do ustalenia miejsca realizacji zamówienia.
Dla sztywnych płytek wymagania wykonania określa IPC-6012, a IPC-A-600 opisuje kryteria akceptacji. W zamówieniu wskaż właściwą klasę i wydanie normy; nie traktuj samego hasła „zgodne z IPC” jako kompletnej specyfikacji. Dobór klasy powinien wynikać z wymagań wyrobu. Kolor maski lutowniczej nie stanowi miary jakości ani potwierdzenia parametrów cieplnych płytki.
Jeżeli dostawca przedstawia certyfikat, poproś o kopię i zweryfikuj go w bazie wystawcy. Sprawdź nazwę podmiotu, adres zakładu, zakres i ważność. Dokument odnoszący się do innej lokalizacji albo innej działalności nie potwierdza wymagań twojego zamówienia. Certyfikat nie zastępuje wyników kontroli dostarczonej partii.
4. Dopasuj szablon do procesu montażu

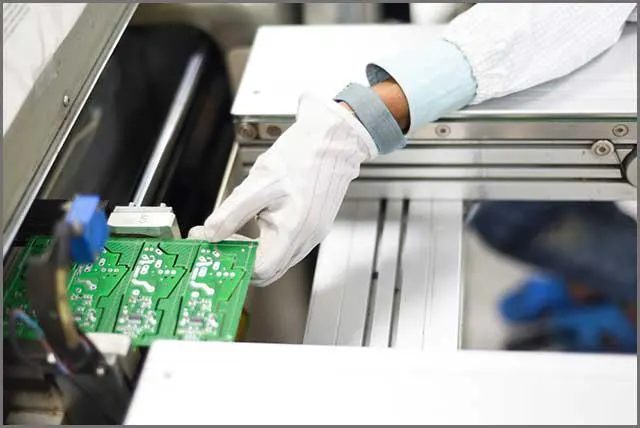

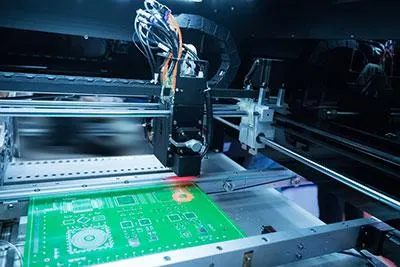

Szablon do nakładania pasty lutowniczej jest osobnym elementem przygotowania montażu powierzchniowego. Ustal, czy jest objęty ofertą, kto przygotowuje jego dokumentację oraz czy ma mieć ramę. Wymiary zewnętrzne i sposób mocowania muszą odpowiadać urządzeniu używanemu do nakładania pasty.
Grubość szablonu i kształt otworów dobiera się do pól lutowniczych, obudów elementów oraz procesu nanoszenia pasty. Nie ma jednej wartości odpowiedniej dla wszystkich płytek. Oprzyj dobór na dokumentacji elementów i uzgodnieniach z wykonawcą montażu. Przed wykonaniem szablonu zatwierdź wersję danych, stronę płytki i układ płytek w panelu produkcyjnym.
5. Zamknij pytania techniczne przed uruchomieniem produkcji
Po wycenie wykonawca może przesłać pytania inżynieryjne, oznaczane EQ, wynikające między innymi ze sprawdzenia projektu pod kątem wykonalności produkcyjnej, czyli DFM. Mogą dotyczyć rozbieżności w dokumentacji, otworów, odstępów lub układu warstw. Taka analiza pomaga przygotować produkcję, lecz nie zastępuje weryfikacji działania układu przez projektanta.
Odpowiadaj punkt po punkcie. Przy każdym pytaniu zapisz decyzję, osobę zatwierdzającą i dokument, którego dotyczy zmiana. Jeśli dostawca proponuje korektę geometrii, poproś o czytelne wskazanie jej zakresu. Nie zatwierdzaj zbiorczo zmian, których wpływu na konstrukcję nie oceniono.
Sprawną komunikację zapewnia przede wszystkim jedno miejsce przechowywania ustaleń. Rozmowę telefoniczną podsumuj pisemnie, a poprawioną paczkę plików oznacz nową wersją. Uwzględnij różnicę stref czasowych i wskaż osobę zastępującą projektanta podczas jego nieobecności. Produkcję należy uruchamiać na podstawie rozpoznawalnego zatwierdzenia, nie domysłu, że brak odpowiedzi oznacza zgodę.
6. Policz termin odbioru, nie tylko czas produkcji
Ustal, od jakiego zdarzenia biegnie termin produkcji: zatwierdzenia danych, zamknięcia pytań technicznych czy spełnienia uzgodnionych warunków płatności. Data zakończenia produkcji nie jest datą dostarczenia płytek. Harmonogram musi uwzględniać test elektryczny, pakowanie, transport, odprawę i późniejszy odbiór jakościowy.
Przykład obliczeniowy — założenia, nie obietnica: produkcja wraz z testem elektrycznym i pakowaniem zajmuje 10 dni roboczych, transport lotniczy 5 dni roboczych, a odprawa 2 dni robocze. Przyjmujemy, że etapy następują kolejno, bez przerw między nimi, a dokumentację i płatności uzgodniono przed rozpoczęciem liczenia.
Czas do zakończenia odprawy = 10 + 5 + 2 = 17 dni roboczych.
Wynik nie obejmuje dodatkowego dowozu po odprawie ani kontroli przychodzącej, jeśli wymagają osobnego czasu. Dni roboczych nie należy utożsamiać z kalendarzowymi; terminy trzeba nanieść na uzgodniony kalendarz pracy. Przykład nie określa typowego czasu realizacji u żadnego dostawcy.
Zmiana czasu któregokolwiek etapu przesuwa wynik. Gdy w tym samym modelu transport zajmie 8 zamiast 5 dni roboczych, suma wyniesie 20 dni roboczych. To wyłącznie przeliczenie założeń. Do planu uruchomienia urządzenia dodaj osobno uzgodniony czas na kontrolę i ewentualne wyjaśnienie niezgodności.
7. Ustal transport, pakowanie i obsługę odprawy
W ofercie zapisz sposób przewozu, miejsce dostarczenia oraz uzgodnioną regułę Incoterms 2020, na przykład EXW, FOB lub DDP. Reguły te nie są zamienne; ich dobór musi odpowiadać sposobowi transportu i podziałowi obowiązków. Sam skrót, bez wskazanego miejsca i wersji reguł, pozostawia pole do nieporozumień. Przed akceptacją potwierdź, kto organizuje poszczególne czynności i ponosi ich koszty.
Uzgodnij dokumenty do odprawy i osobę odpowiedzialną za kontakt z przewoźnikiem. Stawkę celną należy ustalić według właściwego kodu CN w TARIC. Aktualną stawkę VAT oraz sposób rozliczenia potwierdź przed importem; nie przyjmuj, że cena produkcji obejmuje wszystkie należności. Zagadnienia te rozwija opis dostawy PCB, cła i VAT.
Opakowanie powinno chronić płytki przed uszkodzeniem i warunkami niezgodnymi z wymaganiami przechowywania. Ustal oznaczenie partii oraz identyfikację zawartości opakowań. Wymagania dotyczące wilgoci, przechowywania i przygotowania do lutowania powiąż z materiałem płytki oraz wykończeniem powierzchni. Nie stosuj jednej procedury przygotowania dla wszystkich dostaw.
8. Porównaj pełny koszt i zapisz warunki płatności
Porównuj oferty dla tej samej liczby płytek, wersji dokumentacji, klasy wykonania i zakresu kontroli. Wyodrębnij koszt produkcji, przygotowania, szablonu, elementów, montażu, badań, opakowania i przewozu, jeśli dotyczą zamówienia. Sprawdź także koszty obsługi importu. Bez wspólnego zakresu niższa cena jednostkowa nie dowodzi niższego kosztu całego zamówienia.
Na piśmie ustal walutę, metodę płatności, opłaty oraz ewentualną zaliczkę. Jeśli pozostała płatność ma nastąpić po akceptacji, określ, czego dotyczy akceptacja: dokumentacji, raportów przed wysyłką czy dostawy po kontroli. Samo słowo „akceptacja” nie wyznacza jednoznacznego momentu rozliczenia.
Warunki zamówienia powinny również określać sposób zgłaszania niezgodności, wymagane dowody i tryb uzgadniania rozwiązania. Nie zakładaj automatycznie zwrotu pieniędzy, ponownej produkcji ani pokrycia kosztów transportu. To ustalenia dla konkretnej transakcji, a nie cecha wszystkich dostawców z danego kraju.
9. Prowadź rejestr zamówienia i zatwierdzonych wersji
Zamówienie złożone przez formularz internetowy wymaga takiej samej kontroli dokumentów jak przesłane pocztą elektroniczną. Zachowaj ofertę, potwierdzenie zakresu, zatwierdzone odpowiedzi techniczne i końcową paczkę produkcyjną. Status w panelu zamówień pomaga śledzić postęp, lecz nie zastępuje raportu testu ani oceny dostarczonych płytek.
Poniższy szablon rejestru jest celowo pusty. Jeden wiersz powinien odpowiadać identyfikowalnemu zamówieniu lub dostawie. Przy wysyłkach częściowych prowadź osobne wpisy, aby wynik kontroli można było przypisać do właściwych płytek.
| Nr zamówienia | Wersja plików | Data zatwierdzenia EQ | Data wysyłki | Nr przesyłki | Wynik IQC |
|---|---|---|---|---|---|
| Do uzupełnienia | Do uzupełnienia | Do uzupełnienia | Do uzupełnienia | Do uzupełnienia | Do uzupełnienia |
W rejestrze odróżniaj datę planowaną od rzeczywistej. Numer przesyłki nie potwierdza zgodności partii, a zatwierdzenie pytań technicznych nie jest odbiorem gotowego wyrobu. Zachowanie tego rozróżnienia ułatwia późniejsze wyjaśnianie opóźnień i reklamacji.
10. Odbierz płytki według uzgodnionych kryteriów

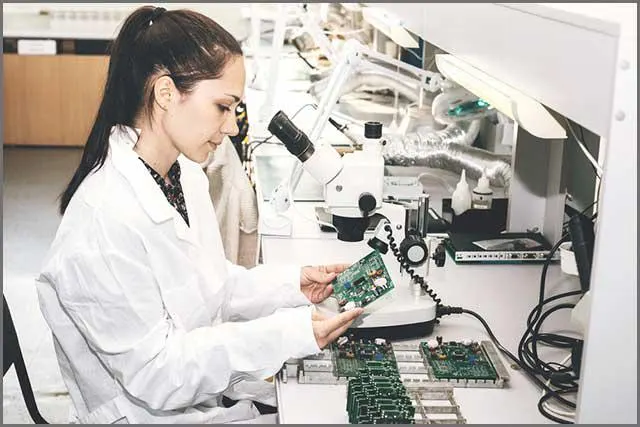

Kontrola przychodząca, oznaczana IQC, porównuje dostawę z dokumentacją zamówienia. Najpierw sprawdź oznaczenia, liczbę sztuk i stan opakowania. Następnie wykonaj uzgodnione kontrole. Zakres próbkowania, metody oraz granice akceptacji ustal przed produkcją; tabela jest planem kontroli, nie gotowym protokołem potwierdzającym jakość.
| Przedmiot kontroli | Metoda lub dokument | Podstawa oceny i ograniczenia |
|---|---|---|
| Wymiary i grubość płytki | Pomiar odpowiednim przyrządem w ustalonych miejscach. | Rysunek wykonawczy i zapisane tolerancje. |
| Grubość miedzi i wykończenia | Uzgodniony raport pomiarowy; pomiar XRF dla odpowiednich powłok i dostępnych powierzchni. | Specyfikacja warstw i właściwa metoda. XRF nie zastępuje oceny wszystkich warstw wewnętrznych ani metalizacji otworów. |
| Wygląd płytki | Kontrola wizualna według IPC-A-600. | Uzgodniona klasa i wydanie normy; oględziny nie potwierdzają wszystkich cech wewnętrznych. |

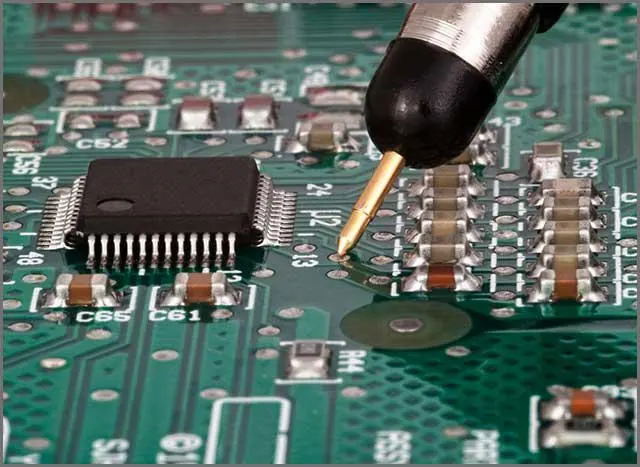

| Połączenia elektryczne | Raport testu elektrycznego przypisany do partii. | Zakres testu i zgodność z zatwierdzonymi danymi; bez potwierdzenia działania całego urządzenia. |
| Lutowalność | Badanie według J-STD-003. | Uzgodniona metoda, próbki i kryteria z odpowiedniego wydania normy. |
| Budowa wewnętrzna przy wątpliwościach | Mikroprzekrój przygotowany według IPC-TM-650 2.1.1. | Ocena według wymagań wykonania; badanie niszczące, dotyczące wybranego miejsca próbki. |
Nie wpisuj do protokołu domyślnych tolerancji znalezionych w przypadkowej ofercie. Granice wynikają z zatwierdzonej specyfikacji, normy i dokumentacji materiału. W razie niezgodności odseparuj podejrzaną partię, zapisz oznaczenia oraz wyniki i dołącz fotografie. Dalsze wykorzystanie płytek uzgodnij po ocenie problemu, zanim trafią do montażu.
Lista kontrolna przed zatwierdzeniem zamówienia
- Zakres obejmuje jasno wskazane wykonanie płytek, zakup części, montaż i badania.
- Pliki oraz rysunek mają zgodne oznaczenie wersji i opisują ten sam wyrób.
- Wymagania jakościowe, tolerancje i wydania norm zostały uzgodnione.
- Wszystkie pytania techniczne mają zatwierdzone odpowiedzi.
- Termin ma określony początek i uwzględnia etapy dostawy.
- Koszty, płatności, reguła dostawy i odpowiedzialność za odprawę są zapisane.
- Dokumenty partii i plan kontroli przychodzącej mają wskazanego odbiorcę.
- Ustalono postępowanie w przypadku opóźnienia lub niezgodności.
Podsumowanie
Zamawianie PCB w Chinach wymaga spójnych danych, zamknięcia pytań technicznych i jednoznacznych warunków zakupu. Termin licz przez wszystkie etapy, a oferty porównuj według wspólnego zakresu. Odbiór zakończ udokumentowaną kontrolą dostawy: dopiero jej wynik pozwala ocenić zgodność partii z zamówieniem.
