Elastyczna płytka PCB opłaca się tam, gdzie zastępuje kabel i złącza, pozwala złożyć układ w trzech wymiarach albo musi się zginać w pracy urządzenia. Nie opłaca się, gdy wystarczy zwykła płytka sztywna z przewodem, a o granicy decyduje promień gięcia, liczba cykli i miejsce położenia elementów względem strefy zginania. Poniżej: jak odróżnić zginanie jednorazowe od dynamicznego, jak policzyć odkształcenie miedzi i kiedy rachunek kosztów wychodzi na plus.
Zastosowania, w których elastyczna płytka wygrywa
| Sytuacja | Dlaczego flex pomaga | Typowy haczyk |
|---|---|---|
| Połączenie dwóch modułów po złożeniu (zgięcie raz, przy montażu) | Zastępuje parę złączy i kabel; mniej punktów styku. | Zbyt mały promień przy składaniu; naprężenie na złączu. |
| Ruchomy element: zawias, głowica, przesuwany moduł | Cienka, powtarzalna geometria ścieżek zamiast wiązki. | Zmęczenie miedzi; trzeba policzyć promień i liczbę cykli. |
| Ciasna obudowa o nieregularnym kształcie | Płytka przyjmuje kształt wnętrza, odpada stos złączy. | Montaż elementów wymaga usztywnień i oprzyrządowania. |
| Urządzenia noszone, małe czujniki | Mała masa i grubość całego połączenia. | Wilgoć, pot i ścieranie: wybór pokrycia (coverlay) ma znaczenie. |
| Gęste okablowanie wielu cienkich sygnałów | Ścieżki w jednej płaszczyźnie, powtarzalna impedancja przy zdefiniowanym stosie. | Wyższa cena powierzchni niż FR-4. |

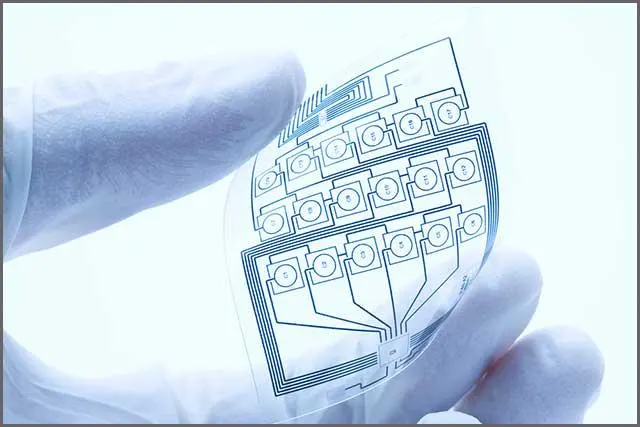

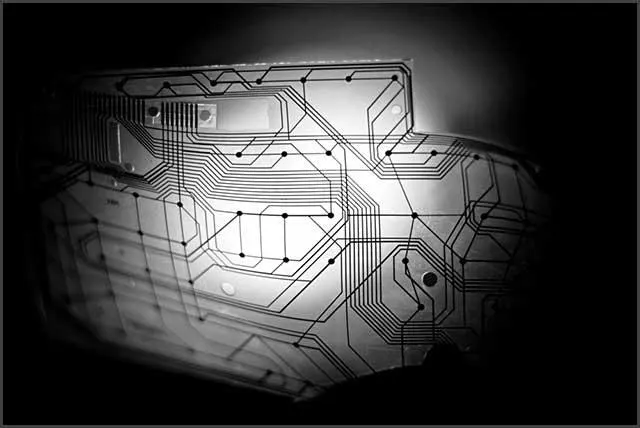

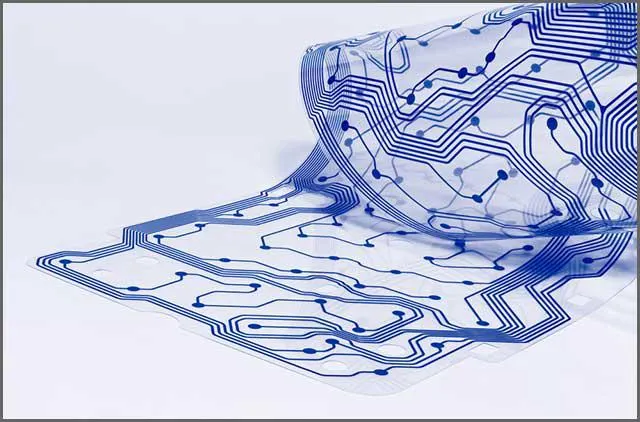

Podstawą większości płytek elastycznych jest poliimid; miedź jest sklejona z nim lub osadzona bez kleju, a wierzch chroni folia pokrywająca (coverlay) albo elastyczna maska. Układ warstw i sposób łączenia omawia osobny artykuł o FPC, a porównanie z taśmą FFC znajdziesz w tekście FFC vs FPC. Gdy część giętka ma połączyć sztywne sekcje w jednej konstrukcji, zob. płytki rigid-flex. Ogólny opis technologii: Flexible electronics.
Granice niezawodności: gięcie jednorazowe a dynamiczne
Rozróżnienie jest podstawowe, bo dobiera inny promień i inną konstrukcję. Zginanie instalacyjne (statyczne) zdarza się raz lub kilka razy podczas montażu. Zginanie dynamiczne powtarza się w całym okresie pracy urządzenia i działa jak badanie zmęczeniowe miedzi.
W praktyce projektowej stosuje się reguły kciuka: minimalny promień gięcia jako wielokrotność grubości części giętkiej. Często przywoływane wartości, zbliżone do wytycznych normy IPC-2223 dotyczącej projektowania płytek elastycznych, to około 6× grubości dla układu jednowarstwowego, około 10× dla dwuwarstwowego i więcej dla wielowarstwowego (zależnie od stosu), a przy gięciu dynamicznym wielokrotnie więcej, zwykle około 100× dla jednej warstwy. To punkt wyjścia, nie gwarancja: konkretne wartości dla Twojego stosu podaje producent, a krytyczne zastosowania sprawdza się próbą cykliczną na prototypach.
Przykład założeniowy: promień gięcia i odkształcenie miedzi
Założenia: płytka jednowarstwowa o łącznej grubości h = 0,11 mm; miedź leży poza osią obojętną, w odległości d ≈ 0,035 mm od płaszczyzny środkowej. Dla zgięcia o promieniu r odkształcenie względne miedzi przybliżamy wzorem ε ≈ d / r (model uproszczony: jednolity materiał, mały stosunek grubości do promienia).
- Instalacyjnie 6 × h = 6 × 0,11 = 0,66 mm (dla dwuwarstwowej o h = 0,20 mm: 10 × 0,20 = 2,0 mm).
- Dynamicznie 100 × h = 100 × 0,11 = 11 mm; wtedy ε ≈ 0,035 / 11 = 0,00318, czyli około 0,32 %.
- Gdy zmniejszymy promień dynamiczny o połowę do 5,5 mm: ε ≈ 0,035 / 5,5 = 0,00636, czyli około 0,64 %. Odkształcenie rośnie dwukrotnie.
Wniosek: odkształcenie jest odwrotnie proporcjonalne do promienia, a trwałość zmęczeniowa miedzi maleje szybciej niż liniowo wraz ze wzrostem odkształcenia. Dlatego zmniejszenie promienia dynamicznego o połowę może wyraźnie skrócić życie ścieżki; nie podajemy tu liczby cykli, bo zależy ona od rodzaju miedzi, jej grubości i kierunku walcowania. Czego wynik nie mówi: nie zastępuje próby cyklicznej i nie uwzględnia kleju, pokrycia ani temperatury.
Zasady, które przesuwają granicę w górę
- Kierunek ścieżek: prowadź je prostopadle do osi gięcia, bez ostrych zakrętów i bez zmiany szerokości w strefie zginania; zaokrąglaj narożniki.
- Brak przelotek i pól lutowniczych w strefie gięcia; elementy i lutowane połączenia odsuń od jej krawędzi, stosując usztywnienie (stiffener) pod nimi.
- Układ warstw: przy gięciu dynamicznym jedna warstwa miedzi, ścieżki na warstwach dwuwarstwowych nie powinny leżeć dokładnie jedna nad drugą (unikaj efektu dwuteownika), a miedź walcowana (RA) jest zwykle lepsza od elektrolitycznej pod względem zmęczenia.
- Zalewka masy: zamiast pełnej miedzi stosuj siatkę w strefie giętej.
- Pokrycie: coverlay z otwarciami o tolerancji uwzględniającej wykonanie; zbyt wąskie otwarcie nad polem lutowniczym utrudnia lutowanie.
- Wilgoć i lutowanie: poliimid chłonie wilgoć. Przed przetopem zastosuj suszenie zgodnie z zaleceniami producenta laminatu, aby uniknąć rozwarstwienia lub pęcherzy.
Oszczędność miejsca: co faktycznie się zyskuje
Zysk dotyczy trzech rzeczy: wysokości (brak złączy w stosie), objętości (płytka dopasowana do obudowy) i masy. Policz go na własnym układzie, zamiast przyjmować ogólne obietnice. Przykład założeniowy dla stosu dwóch modułów: złącze płytka-płytka z wysokością po zespoleniu 5,0 mm zastępujemy zgiętą taśmą o grubości 0,2 mm z promieniem instalacyjnym 2,0 mm. Zgięcie o 180° zajmuje w pionie około 2 × r + 2 × h = 2 × 2,0 + 2 × 0,2 = 4,4 mm. Oszczędność wysokości wynosi więc tylko 5,0 − 4,4 = 0,6 mm. Zysk jest realny, ale niewielki; główna korzyść bywa gdzie indziej: mniej punktów styku i jeden element zamiast trzech (dwa złącza i kabel). Przy ciaśniejszej obudowie decyduje promień, nie sama grubość taśmy.
Koszt: kiedy flex jest tańszy, a kiedy nie
Płytka elastyczna jest zwykle droższa za jednostkę powierzchni niż sztywny FR-4, a na cenę wpływają: materiał, liczba warstw, usztywnienia, wykończenie, tolerancje wykrojenia oraz wykorzystanie panelu. Nie podajemy cen: zależą od ilości, wymiarów i specyfikacji, a dokładną ofertę przygotowuje się po zebraniu danych.
Przykład założeniowy: próg opłacalności
Jednostki są umowne (j.u.), liczby hipotetyczne i służą tylko do pokazania sposobu liczenia. Wariant A: dwie płytki sztywne, dwa złącza i kabel FFC: złącza 2 × 0,45 = 0,90; kabel 0,55; montaż ręczny 0,40; razem 1,85 j.u. na sztukę. Wariant B: jedna płytka z częścią elastyczną: dopłata za część giętką 1,60; montaż 0,15; razem 1,75 j.u. Jednorazowe koszty przygotowania wariantu B (dokumentacja, oprzyrządowanie) przyjmujemy jako 400 j.u.
Oszczędność na sztuce 1,85 − 1,75 = 0,10 j.u., więc próg opłacalności wynosi 400 / 0,10 = 4000 sztuk. Poniżej tej serii wariant A jest tańszy, o ile nie liczą się inne argumenty (niezawodność, miejsce, masa). Takiego rachunku nie rozstrzyga sama cena płytki; do kosztu dolicz też reklamacje wynikające ze złączy w warunkach wibracji, jeśli są dla Twojego produktu istotne.
Wykorzystanie panelu to drugi czynnik. Przykład założeniowy: płytka 80 × 15 mm, odstęp 2 mm, panel roboczy 250 × 300 mm. Układ w rzędach: 250 / (80 + 2) = 3,05, czyli 3 w poziomie; 300 / (15 + 2) = 17,6, czyli 17 w pionie; razem 3 × 17 = 51 sztuk. Powierzchnia użyteczna: 51 × 80 × 15 = 61 200 mm², co daje 61 200 / 75 000 = 81,6 % panelu. Zmiana szerokości z 15 na 18 mm zmniejsza liczbę w pionie do 15 (300 / 20), czyli do 45 sztuk, więc koszt jednostkowy materiału rośnie o 51 / 45 − 1 ≈ 13 % przy tej samej cenie panelu. Rzeczywiste wymiary panelu i odstępy zależą od producenta.
Typowe błędy projektowe
- Za bliskie położenie lutu i strefy gięcia: pęknięcie połączenia lub rozwarstwienie; zapewnij usztywnienie i odstęp.
- Otwarcia coverlay bez uwzględnienia tolerancji: odsłonięcie sąsiedniej ścieżki lub zakrycie pola.
- Brak określenia, czy zgięcie jest instalacyjne, czy dynamiczne: producent nie dobierze wówczas miedzi ani stosu; wpisz do dokumentacji rysunek z promieniem i kierunkiem gięcia.
- Zbyt wąski lub zbyt krótki odcinek giętki między sztywnymi sekcjami: uzgodnij jego długość i promień z wykonawcą rigid-flex.
Co przygotować przed zapytaniem ofertowym
- Rysunek z zaznaczoną strefą gięcia, promieniem, kątem i informacją, czy zgięcie jest jednorazowe, czy dynamiczne (liczba cykli oczekiwanych w życiu produktu).
- Układ warstw, grubość miedzi, rodzaj pokrycia i lokalizacja usztywnień.
- Pliki Gerber/ODB++, rysunek obrysu z tolerancjami oraz wymagania dotyczące impedancji, jeśli występują.
- Lista elementów i sposób łączenia z resztą urządzenia (złącze ZIF, lutowanie, połączenie pośrednie).

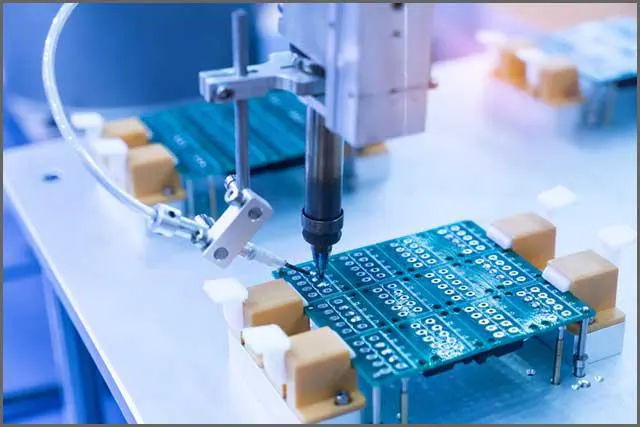

Montaż płytek elastycznych wymaga uzgodnienia oprzyrządowania (nośniki, podkładki). Zakres usług wytwarzania opisuje strona elastyczne PCB, producenta płytek producent PCB, a montaż układów montaż PCB.
Czego nie zweryfikowano w tym artykule: konkretnych wartości normy IPC-2223 (podajemy je jako regułę kciuka i odsyłamy do producenta), trwałości zmęczeniowej w cyklach, cen i terminów oraz parametrów konkretnego stosu. Obliczenia mają charakter ilustracyjny.
