Drukarka PCB może nanosić ścieżki tuszem przewodzącym, natomiast zwykła drukarka laserowa lub atramentowa pomaga przygotować wzór do wykonania płytki przez trawienie. Drukarka szablonowa służy wyłącznie do nakładania pasty lutowniczej na gotową płytkę, więc jest narzędziem montażowym. Wybór metody zależy od szerokości ścieżek, wymaganej rezystancji oraz tego, czy potrzebujesz samej płytki, czy zmontowanej płytki PCB.
1. Co oznacza drukowanie PCB?
Przed wyborem urządzenia trzeba ustalić, jaki etap ma ono realizować: przygotowanie maski do trawienia, bezpośrednie nanoszenie przewodnika czy nakładanie pasty lutowniczej. Te zadania wymagają różnych materiałów i nie prowadzą do tego samego rezultatu.
Płytki drukowane można wykonywać metodami mechanicznymi, chemicznymi lub optycznymi. Podobna potrzeba precyzyjnego odwzorowania wzoru występuje przy produkcji układów scalonych na płytkach krzemowych.
Produkcja płytek drukowanych wykorzystuje procesy nanoszenia, maskowania i odwzorowywania kolejnych warstw. Sam wydruk wzoru nie oznacza jeszcze uzyskania gotowych połączeń elektrycznych.
Zapotrzebowanie na szybkie prototypowanie stale rośnie. Zarówno startupy, jak i dojrzałe firmy chcą szybciej testować pomysły i wprowadzać poprawki jeszcze przed zamówieniem serii produkcyjnej.
Prototypowanie z użyciem tuszu przewodzącego
W tradycyjnym modelu wykonanie prototypu PCB zleca się producentowi. Drukarki PCB umożliwiają natomiast przygotowanie części prototypów we własnym laboratorium, bez klasycznego wytrawiania. Niektóre drukarki PCB nanoszą na twarde lub elastyczne podłoże specjalny atrament przewodzący, tworząc w ten sposób ścieżki obwodu.
Tusze przewodzące, na przykład srebrne, mają wyraźnie wyższą rezystywność niż miedź. Nadają się do prostych układów niskoprądowych; nie należy traktować drukowanych nimi ścieżek jako zamiennika miedzi w obwodach zasilania mocy.
Kolor PCB
2. Drukarki 3D do elektroniki
Drukarki 3D PCB wykorzystują atramenty dielektryczne i przewodzące, aby budować obwód warstwa po warstwie. Niektóre urządzenia potrafią również nanosić pastę lutowniczą, a nawet umieszczać komponenty. Dzięki temu mogą pełnić funkcję zintegrowanego stanowiska do szybkiego prototypowania na miejscu.
Rozwój druku 3D otworzył nowe możliwości zarówno dla inżynierów, jak i hobbystów. Model przygotowany w programie do projektowania przestrzennego można szybko wytworzyć we własnym warsztacie, bez wykonywania kosztownego oprzyrządowania.
Drukowanie elektroniki jest jednak trudniejsze niż wytwarzanie zwykłych elementów z tworzywa. Jeszcze niedawno prototyp PCB wykonywano ręcznie z użyciem lutownicy, zamawiano krótką serię produkcyjną albo przenoszono wzór z wydruku laserowego i samodzielnie wytrawiano miedź.
Drukarka 3D w domowym warsztacie
Za pomocą zwykłej drukarki 3D można w domu wytwarzać modele zaprojektowane w prostym programie CAD.
Drukowana elektronika nadal pozostaje jednak technologią specjalistyczną. Zajmuje się nią znacznie mniej producentów niż klasycznym drukiem 3D z tworzyw sztucznych.
Jednym ze sposobów rozszerzenia możliwości zwykłej drukarki 3D jest montaż dobrej jakości lasera diodowego w miejscu ekstrudera albo obok niego. Taka modyfikacja pozwala wykorzystać mechanikę urządzenia do obróbki materiału światłem.

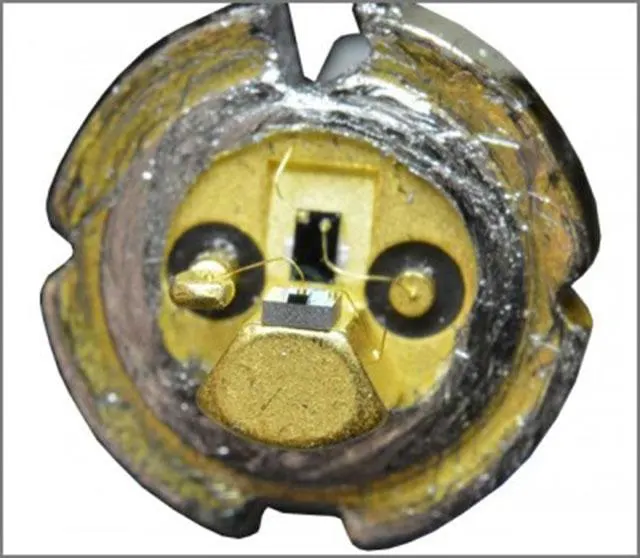

Naświetlanie fotorezystu laserem diodowym
Lasery diodowe są małe i kompaktowe, a ich moc wyjściowa jest zwykle niższa niż w popularnych laserach CO2. Do naświetlania materiału światłoczułego na PCB taka moc może jednak okazać się wystarczająca.
Druk 3D od dawna służy do zastosowań zawodowych i hobbystycznych, lecz jego wykorzystanie przy bezpośrednim wytwarzaniu elektroniki, w tym płytek PCB, zaczęło rozwijać się na większą skalę stosunkowo niedawno.
Na kolejnych etapach rozwoju produktu inżynierowie potrzebują prototypowych płytek do testów. Klasyczna produkcja subtraktywna jest procesem wieloetapowym, zużywa materiały i wymaga specjalistycznego wyposażenia, dlatego często zleca się ją na zewnątrz.
W przypadku skomplikowanych prototypów oczekiwanie może trwać kilka tygodni, co trudno pogodzić z ideą szybkiego prototypowania.
Jeżeli pierwsza wersja ma wady, dochodzą kolejne dni lub tygodnie potrzebne na przeprojektowanie, produkcję i ponowne testy. Opóźnia to przygotowanie konstrukcji do seryjnego wytwarzania i zwiększa ryzyko biznesowe.
Zastosowanie druku elektroniki w prototypowaniu
Bezpośredni druk ścieżek tuszem przewodzącym pozwala pominąć trawienie miedzi. Przydatność tej metody zależy jednak od wymagań elektrycznych obwodu, a nie tylko od możliwości odwzorowania wzoru.
Projektant może wytworzyć fragment płytki, sprawdzić wybrane rozwiązanie i poprawić projekt. Czas przygotowania kolejnej wersji zależy od zastosowanej technologii.
Technologia pozwala również ograniczyć koszty eksperymentów oraz sprawdzać geometrie, których wykonanie klasycznymi metodami byłoby trudne, czasochłonne albo nieopłacalne.
Większa liczba szybkich iteracji sprzyja poprawie jakości produktu końcowego, a zarazem otwiera drogę do nowych form drukowanej elektroniki.
Dokładność wydruku nie gwarantuje małej rezystancji połączeń. W przypadku tuszów przewodzących trzeba osobno ocenić długość i przekrój ścieżek oraz właściwości materiału.
Kolor PCB

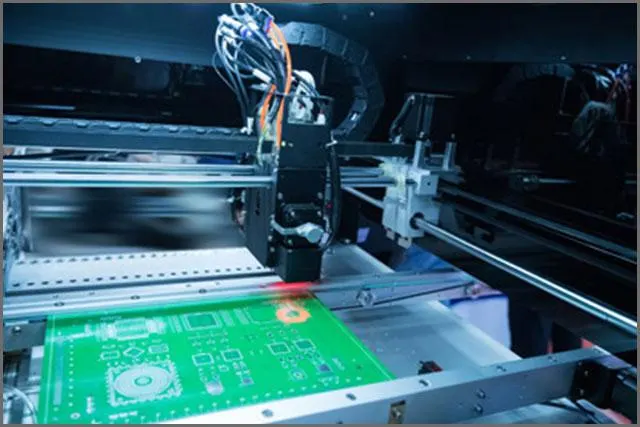

3. Drukarka laserowa a naświetlanie PCB
W fotolitografii laminat pokryty fotorezystem naświetla się promieniowaniem UV przez folię z wydrukiem przygotowanym drukarką laserową lub atramentową. Zwykła drukarka przygotowuje tutaj maskę; nie nanosi miedzianych ścieżek.
Po wywołaniu na powierzchni pozostaje wzór zabezpieczający wybrane obszary, a odsłonięta miedź jest wytrawiana. Osobną kategorię stanowią urządzenia bezpośrednio naświetlające fotorezyst laserem na podstawie projektu. Nie należy mylić ich z drukarką laserową przygotowującą papierowy wydruk do transferu tonera.
Wiązka skanuje całą powierzchnię płytki linia po linii, włączając się i wyłączając zgodnie z wzorem obrazu. Aby uzyskać dobrą rozdzielczość bez nadmiernego wydłużania procesu, potrzebne są szybki ruch głowicy, krótki czas przełączania lasera i duża przepływność danych sterujących.
Budowa urządzenia do naświetlania
Mechanika laserowej drukarki PCB może być stosunkowo prosta. Jedna krótka oś obrotowa prowadzi laser umieszczony blisko końca ramienia, a druga, precyzyjna oś liniowa przesuwa układ nad płytką linia po linii. Obie osie są zwykle napędzane silnikami krokowymi.
Sterowanie można oprzeć na Raspberry Pi jako głównej jednostce obliczeniowej oraz kilku obwodach pomocniczych. Pi odczytuje projekt PCB w postaci mapy bitowej, którą można wyeksportować z większości programów EDA.
Po wykonaniu obliczeń kinematycznych Raspberry Pi przygotowuje przebieg sterujący laserem i wysyła go przez interfejs SPI. Jeden pakiet danych SPI może odpowiadać pojedynczemu przejściu lasera nad płytką. Sterownik przekształca pakiet w strumień bitów za pomocą standardowego przerzutnika typu D, a otrzymany sygnał steruje układem zasilającym laser.
Nie należy przenosić parametrów konkretnej konstrukcji laserowej na wszystkie urządzenia do PCB. Możliwości naświetlania trzeba oceniać dla danego urządzenia i materiału światłoczułego.
Ograniczenia naświetlania laserowego
Samo naświetlenie fotorezystu nie kończy wykonywania płytki. Nadal potrzebne są wywoływanie i trawienie, dlatego ocenę całego procesu należy oddzielić od oceny samego urządzenia naświetlającego.
Kolor PCB

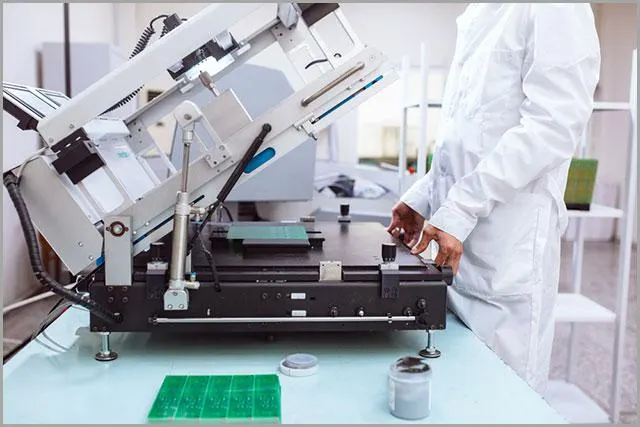

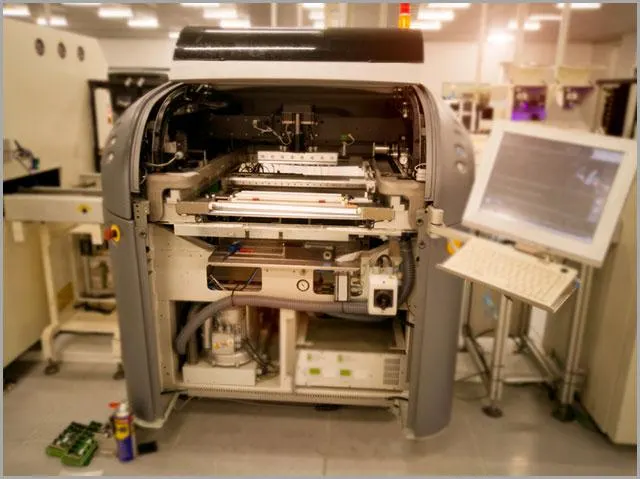

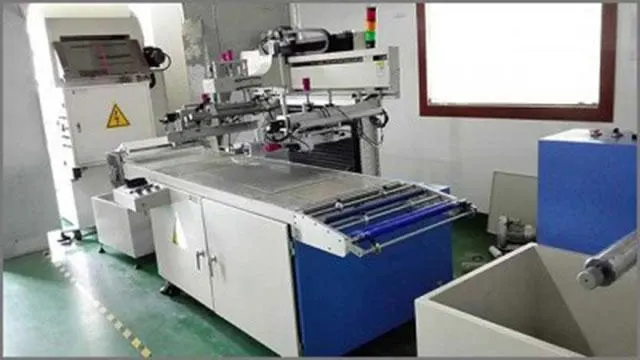

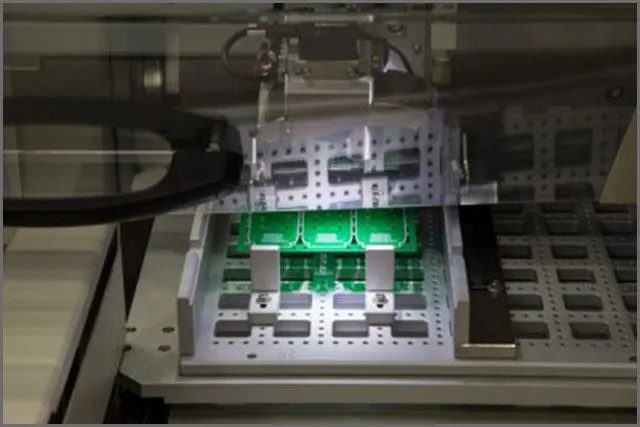

4. Drukarka szablonowa do pasty lutowniczej
Drukowanie przez szablon jest powszechnie stosowanym etapem montażu elektroniki. Polega na nanoszeniu pasty lutowniczej na pola lutownicze płytki drukowanej, określanej także skrótem PWB. Po wydrukowaniu pasty na płytce umieszcza się komponenty. Proces wymaga pasty lutowniczej, szablonu oraz odpowiedniej drukarki.
Jak nakłada się pastę lutowniczą?
Podstawowym materiałem jest pasta lutownicza złożona z drobin metalu i topnika. Jej lepkość utrzymuje elementy na miejscu przed lutowaniem, a podczas rozpływu pasta tworzy połączenia elektryczne i mechaniczne.
Prawidłowe złącze powstaje wtedy, gdy stopiona pasta rozpłynie się w kontrolowany sposób i dobrze zwilży zarówno pole lutownicze, jak i końcówkę komponentu.
Większa szybkość drukarki może zwiększyć wydajność, ale o rzeczywistym czasie cyklu decyduje wiele czynników. Należą do nich między innymi oddzielanie płytki, częstotliwość czyszczenia szablonu oraz sama prędkość drukowania.
Przepustowość drukarki szablonowej powinna odpowiadać możliwościom całej linii. Szybsza drukarka lub układarka elementów nie przyniesie korzyści, jeżeli tempo produkcji ogranicza piec rozpływowy. Profil temperatury i czasu w piecu jest zwykle stały i znacznie wolniejszy od pracy pozostałych urządzeń.
Najważniejsze jest więc zrównoważenie oraz prawidłowa konfiguracja całej linii. Dopiero wtedy szybka drukarka PCB pozwala w pełni wykorzystać swój potencjał w produkcji wielkoseryjnej.
Kolor PCB

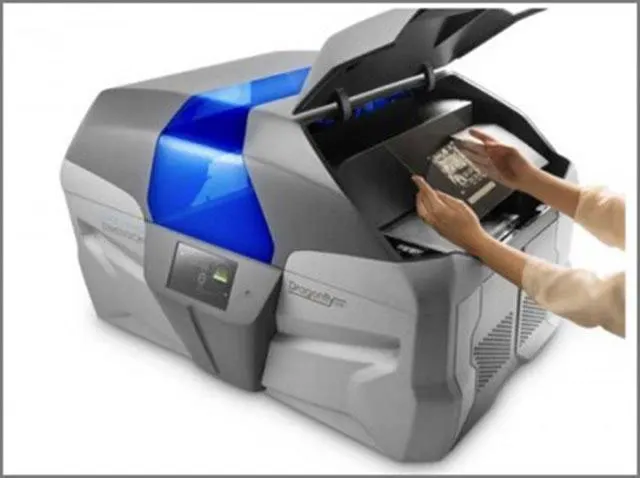

5. Urządzenia do bezpośredniego druku ścieżek
Wybór między domowym wykonaniem płytki, drukiem tuszem przewodzącym a produkcją fabryczną powinien wynikać z wymagań projektu. Liczą się zarówno geometria połączeń, jak i ich rezystancja oraz potrzeba wykonania przelotek.
Możliwości i ograniczenia druku ścieżek
Maszyna do drukowania PCB umożliwia wykonanie prototypowej płytki bezpośrednio na stole warsztatowym. Do urządzenia trafiają pliki Gerber, a efektem procesu jest gotowy obwód na podłożu FR4.
Urządzenie nanosi atrament przewodzący tworzący ścieżki oraz atrament izolacyjny, który rozdziela połączenia w kolejnych warstwach.
Tak wykonane płytki są przede wszystkim narzędziem do prototypowania prostych układów niskoprądowych. Wyższa rezystywność tuszu ogranicza długość połączeń i prąd, który można przez nie prowadzić.
Kolor PCB
Porównanie metod: co rzeczywiście wykonuje drukarka?
Poniższe zakresy opisują typowe możliwości według praktyki, a nie wyniki naszych testów. Szerokość ścieżki i odstęp między ścieżkami należy sprawdzać osobno: poprawne odwzorowanie szerokiej ścieżki nie potwierdza zachowania małej szczeliny obok niej. Podane granice nie są gwarancją poprawnego wykonania każdej płytki.
| Metoda | Przebieg i rezultat | Typowa geometria lub ograniczenie |
|---|---|---|
| Transfer tonera | Wydruk laserowy na papierze, przeniesienie tonera żelazkiem lub laminatorem na miedź, trawienie. | Typowo ścieżka/odstęp rzędu 0,3–0,5 mm (12–20 mil); zastosowania hobbystyczne. |
| Fotolitografia | Folia z wydrukiem laserowym lub atramentowym, laminat z fotorezystem, naświetlanie UV, wywoływanie i trawienie. | Typowo ścieżka/odstęp rzędu 0,2 mm w warunkach amatorskich. |
| Tusz przewodzący | Bezpośrednie drukowanie ścieżek na podłożu, na przykład tuszem srebrnym. | Wyższa rezystywność niż miedzi; proste układy niskoprądowe, bez zasilania mocy. |
| Szablon pasty lutowniczej | Nakładanie pasty na pola gotowej płytki. | Nie wykonuje ścieżek; służy do montażu. |
| Produkcja fabryczna | Przemysłowe wykonanie PCB zgodnie z możliwościami zakładu. | Typowo około 0,1–0,15 mm ścieżka/odstęp w standardowej ofercie. |
W metodzie tonerowej powtarzalność zależy od papieru, temperatury i docisku. Ubytki przeniesionego wzoru mogą pozostawić miedź bez ochrony podczas trawienia, a zlane fragmenty maski mogą uniemożliwić rozdzielenie sąsiednich ścieżek. Przed trawieniem należy więc obejrzeć ciągłość wzoru i prześwity. To opis kontroli procesu, nie wynik pomiarów ani wykonania własnej próbki.
Szablon dobiera się do etapu lutowania PCB, nie do wymaganej szerokości miedzianych ścieżek. Z kolei przy zamawianiu płytki nie wystarczy powołać się na typowy zakres fabryczny: konkretne możliwości podaje producent. Sprawdź jego aktualne zasady projektowe DFM przed zleceniem wykonania.
Rezystancja ścieżek: przykład dla miedzi 35 µm
Do obliczeń przyjmijmy typową rezystywność miedzi ρ ≈ 1,68·10−8 Ω·m i grubość t = 35 µm (1 oz). Znaczenie tej grubości omawia artykuł o grubości i masie miedzi na PCB. Poniższe wartości są obliczone dla jednolitej ścieżki, a nie zmierzone na gotowej płytce.
Rezystancja powierzchniowa wynosi: Rs = ρ/t = (1,68·10−8 Ω·m)/(35·10−6 m) ≈ 0,48 mΩ/□. Symbol □ oznacza „kwadrat”: stosunek długości ścieżki do jej szerokości, wyrażonych w tych samych jednostkach. Dla prostokątnej ścieżki R = Rs · (L/w), gdzie L to długość, a w — szerokość.
| Długość L | Szerokość w | Liczba kwadratów L/w | Rezystancja R — obliczona |
|---|---|---|---|
| 100 mm | 0,3 mm | ≈ 333 | 0,48 mΩ/□ · 333 ≈ 0,16 Ω |
| 100 mm | 0,5 mm | 200 | 0,48 mΩ/□ · 200 ≈ 0,096 Ω |
| 100 mm | 1,0 mm | 100 | 0,48 mΩ/□ · 100 ≈ 0,048 Ω |
Przykładowo dla ścieżki o szerokości 0,5 mm: L/w = 100/0,5 = 200, zatem R ≈ 200 · 0,48 mΩ = 96 mΩ = 0,096 Ω. Zwężenie ścieżki zwiększa jej rezystancję. Większa rezystancja oznacza większy spadek napięcia i straty cieplne przy tym samym prądzie; sama tabela nie określa dopuszczalnej obciążalności prądowej.
Przy tej samej długości, szerokości i grubości ścieżka z tuszu o kilkukrotnie–kilkudziesięciokrotnie wyższej rezystywności ma proporcjonalnie większą rezystancję. Bez znajomości grubości nadruku nie można porównać jej bezpośrednio z tabelą dla miedzi. Dokładne wartości zależą od producenta i wersji materiału — sprawdź kartę katalogową; parametry konkretnego produktu traktuj jako wartości według jego noty katalogowej.
Ograniczenia domowego wykonania PCB
Sam transfer tonera lub fotolitografia z trawieniem nie zapewniają metalizowanych otworów, maski lutowniczej ani warstwy opisu. Otwór bez metalizacji nie tworzy elektrycznego połączenia między warstwami. Nie należy więc zakładać, że przeniesienie wzoru wystarczy do odtworzenia projektu z przelotkami.
Wielowarstwowe płytki drukowane są tymi domowymi metodami praktycznie niewykonalne. Jeżeli projekt wymaga takich połączeń lub drobniejszej geometrii, dobór procesu trzeba rozpocząć od wymagań wykonawczych, a następnie sprawdzić ich zgodność z możliwościami producenta.
Podsumowanie
Do domowego wykonywania miedzianych ścieżek można wykorzystać transfer tonera lub fotolitografię. Tusze przewodzące służą do bezpośredniego druku połączeń, a szablon jest potrzebny dopiero przy nakładaniu pasty lutowniczej na wykonaną płytkę.
Opłacalność inwestycji zależy przede wszystkim od profilu firmy i liczby wykonywanych prototypów. Drukarka PCB nie zastępuje standardowych linii produkcyjnych ani montażowych, które przy dużych seriach oferują większą szybkość i niższy koszt jednostkowy.
Jeżeli firma intensywnie rozwija nowe produkty i potrzebuje krótkiego czasu wykonania kolejnych prototypów, własna drukarka PCB może być bardzo użyteczna. W sprawie doboru technologii do konkretnego projektu można skontaktować się z naszym zespołem.
