Koszt elastycznej płytki drukowanej oblicza się dla konkretnej konstrukcji i partii: koszty przygotowania oraz wykonania potrzebnych paneli dzieli się przez liczbę zamawianych sztuk. Największe znaczenie mają układ warstw, grubość i rodzaj miedzi, lokalne usztywnienia oraz liczba obwodów mieszczących się na panelu. Sama powierzchnia płytki nie wystarcza do porównania ofert, a większe zamówienie może obniżyć koszt jednostkowy, choć zwiększa łączny wydatek.
Co właściwie obejmuje kalkulacja?
Najpierw ustal przedmiot zamówienia: nieobsadzony obwód elastyczny, obwód z przyklejonymi usztywnieniami czy gotowy zespół z elementami. W tym artykule rozpatrujemy nieobsadzone płytki z usztywnieniami. Montaż elementów, oprzyrządowanie montażowe, transport i podatki wymagają osobnych pozycji. Bez takiego rozdzielenia niższa kwota w ofercie może oznaczać po prostu mniejszy zakres dostawy.

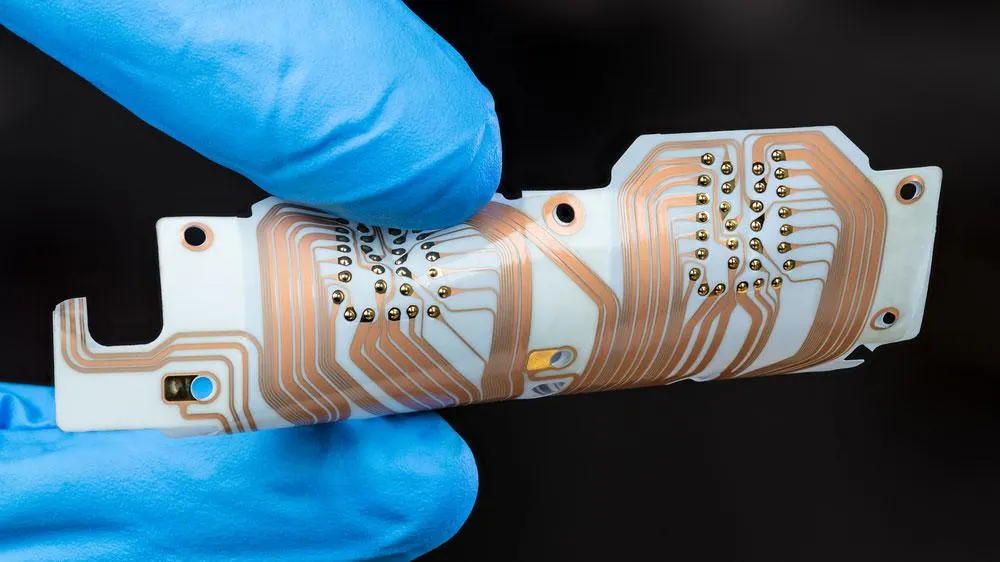

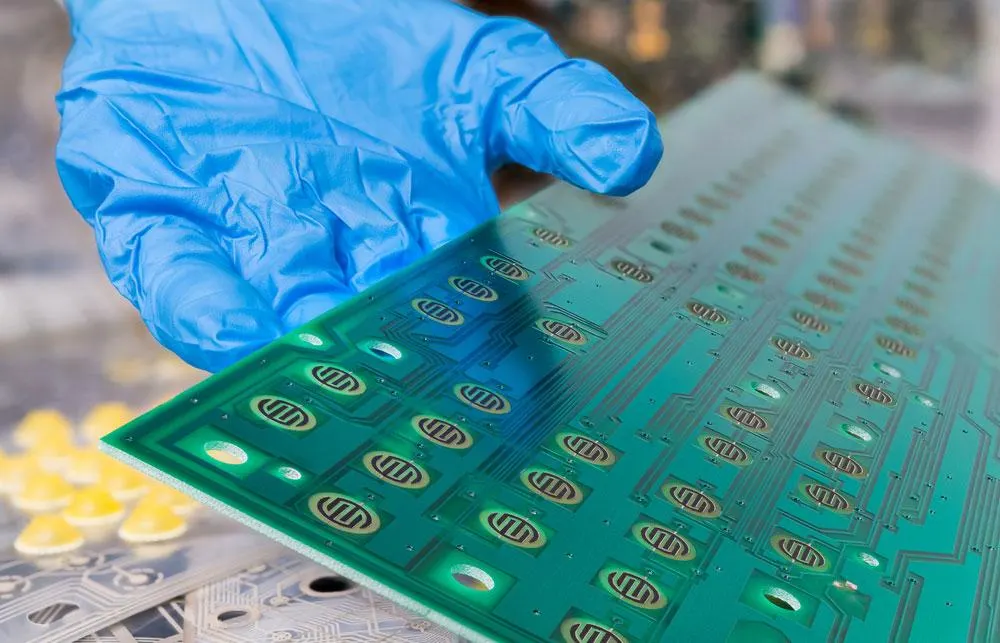

Elastyczne płytki PCB wykorzystują cienkie podłoże izolacyjne, często poliimidowe, połączone z miedzią. Zabezpieczenie ścieżek, kleje i miejscowe wzmocnienia również należą do konstrukcji. Ich dobór wynika z warunków pracy, a nie z samego określenia „płytka elastyczna”.
Podstawowe rozróżnienie dotyczy ruchu: czy obwód zostanie uformowany podczas składania urządzenia i pozostanie nieruchomy, czy będzie wielokrotnie zginany? W drugim przypadku trzeba określić przebieg ruchu, promień zgięcia i oczekiwaną liczbę cykli. Bez tych danych porównanie wariantów materiałowych może prowadzić do wyboru konstrukcji, która nie spełni wymagań mechanicznych.
Układ warstw: za co płacisz w konstrukcji obwodu?
W zapytaniu podaj przekrój od jednej powierzchni do drugiej: folię ochronną, klej, miedź, podłoże i kolejne warstwy, jeżeli występują. Osobno zaznacz miejscowe usztywnienia. Grubość końcowa nie jest wyłącznie grubością poliimidu; znaczenie mają wszystkie składniki przekroju, a w strefie złącza także doklejone wzmocnienie.

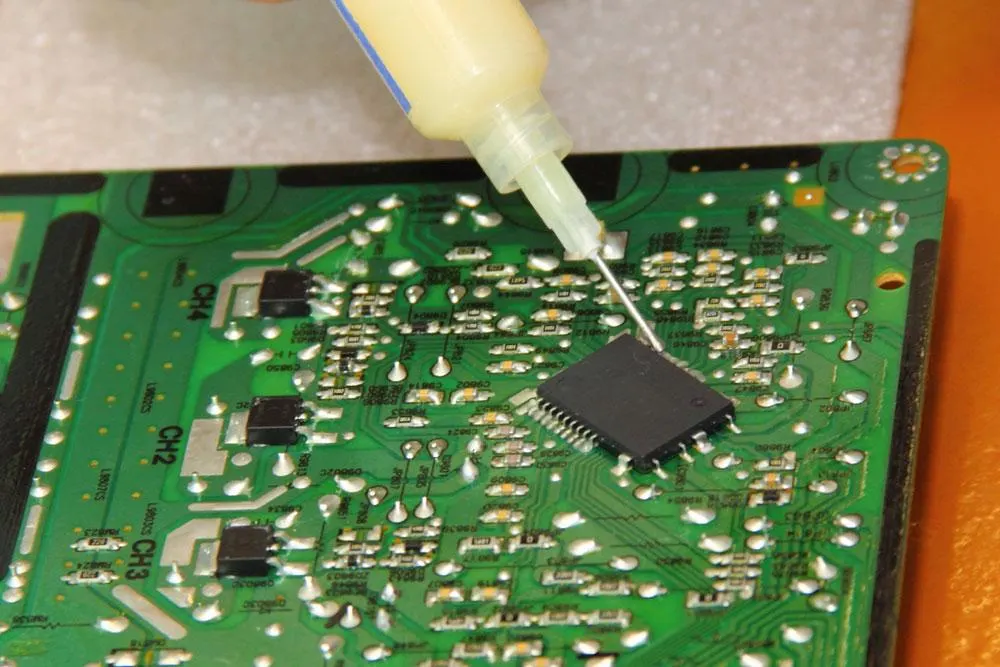

Laminat bezklejowy eliminuje warstwę kleju między miedzią a podłożem, lecz nie oznacza automatycznie braku kleju w całej płytce. Klej może nadal służyć do mocowania osłony lub usztywnienia. Folia ochronna powinna mieć określone otwarcia nad polami kontaktowymi i lutowniczymi. Ich kształt, tolerancja położenia i odstępy są częścią dokumentacji wykonawczej.
| Wariant | Wpływ na zakres wykonania | Warunek sensownego wyboru |
|---|---|---|
| Jedna warstwa miedzi | Może pozwolić uniknąć połączeń między warstwami i związanej z nimi metalizacji. | Wszystkie połączenia mieszczą się bez pogorszenia parametrów elektrycznych i geometrii zgięcia. |
| Dwie warstwy miedzi | Połączenia między stronami wymagają wykonania odpowiednich otworów i ich metalizacji. | Druga warstwa rozwiązuje konkretny problem prowadzenia sygnałów lub drogi powrotnej prądu. |
| Konstrukcja wielowarstwowa | Rośnie liczba materiałów, operacji łączenia warstw i zależności między tolerancjami. | Wymagania elektryczne uzasadniają bardziej złożony przekrój oraz jego ograniczenia mechaniczne. |

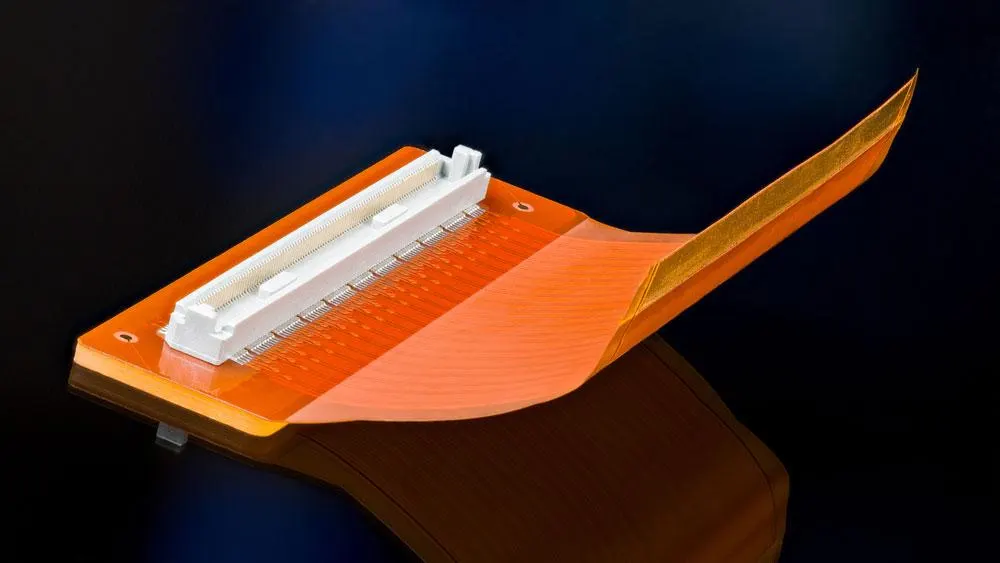

| Obwód elastyczny z usztywnieniem | Dochodzi wycięcie, pozycjonowanie i przyklejenie lokalnego wzmocnienia. | Potrzebne jest podparcie złącza lub elementów, bez dodatkowych warstw przewodzących w tym miejscu. |
| Konstrukcja sztywno-elastyczna | Obejmuje zintegrowane sekcje sztywne i elastyczne oraz ich wzajemne połączenia. | Funkcji sekcji sztywnej nie da się zastąpić samą mechaniczną nakładką. |
Płytka sztywno-elastyczna i obwód elastyczny z doklejonym FR-4 nie są równoważnymi wyrobami. Usztywnienie bez ścieżek podtrzymuje obwód mechanicznie; nie dodaje funkcji elektrycznych pełnej sekcji sztywnej. W zapytaniu warto pokazać, która z tych funkcji jest rzeczywiście potrzebna.
Grubość miedzi: kompromis elektryczny i mechaniczny
Grubsza miedź zwiększa przekrój przewodnika, ale wpływa też na sztywność obwodu i warunki trawienia wąskich ścieżek. Nie należy zwiększać jej grubości wyłącznie „na zapas”. Najpierw sprawdź prąd, dopuszczalny spadek napięcia, nagrzewanie oraz szerokość dostępną dla połączeń. W obwodzie ruchomym trzeba dodatkowo uzgodnić rodzaj folii miedzianej i konstrukcję strefy zginania.
Dla jednorodnej ścieżki o prostokątnym przekroju rezystancję opisuje zależność R = ρ × L / (w × t), gdzie ρ oznacza rezystywność w rozpatrywanej temperaturze, L długość, w szerokość, a t grubość miedzi. Przy niezmienionym materiale, temperaturze i geometrii poza grubością stosunek rezystancji wynosi RB / RA = tA / tB. To pozwala porównać warianty bez zgadywania dopuszczalnego prądu.
Przykład założony: dla końcowej grubości miedzi 18 µm w wariancie A i 35 µm w wariancie B otrzymujemy 18 / 35 ≈ 0,514. Rezystancja ścieżki B wynosi zatem około 51,4% rezystancji A. Te grubości są założeniami rachunku, nie zaleceniem produkcyjnym. Wynik nie dowodzi ani odpowiedniej temperatury ścieżki, ani trwałości przy zginaniu.
W dokumentacji rozróżnij grubość folii wyjściowej od wymaganej grubości końcowej po procesach metalizacji. Oznaczenie bez wskazania etapu może być różnie rozumiane przez dostawców. Szerszy kontekst podaje artykuł o grubości miedzi na PCB.
Usztywnienia: liczą się materiał, położenie i montaż
Usztywnienie może zapewniać podparcie pod elementami albo wymaganą grubość końcówki wsuwanej do złącza. W tym drugim zastosowaniu punktem odniesienia jest dokumentacja złącza: nominalny wymiar i tolerancja całej końcówki, a nie samej nakładki. Trzeba uwzględnić również klej oraz pozostałe warstwy obwodu.
Na rysunku zaznacz materiał, obrys, stronę mocowania, położenie względem pól i sposób klejenia. Granica usztywnienia zmienia podatność płytki na zginanie. Nie powinna przypadkowo wyznaczać miejsca ostrego załamania ścieżek; jej położenie trzeba skoordynować ze strefą ruchu i podparciem w urządzeniu.
Przy porównaniu kosztów zapytaj, czy każde wzmocnienie wymaga osobnego pozycjonowania oraz czy można ujednolicić materiały i grubości w projekcie. Zmniejszanie liczby wariantów może uprościć wykonanie, ale usunięcie potrzebnego podparcia przenosi problem na montaż lub użytkowanie. Funkcję takiego elementu opisuje również tekst o usztywnieniach PCB.
Wykorzystanie panelu: dlaczego sam obrys płytki nie wystarcza?
Materiał i część operacji rozlicza się na poziomie panelu produkcyjnego. Długa płytka o nieregularnym obrysie może pozostawiać dużo niewykorzystanej powierzchni, mimo niewielkiego pola własnego. Liczą się także marginesy technologiczne, odstępy między obwodami, otwory ustalające, pola kontrolne i możliwość oddzielenia płytek bez uszkodzeń.
Wykorzystanie powierzchni można opisać jako η = n × A / Ap, gdzie n to liczba obwodów na panelu, A jest polem obrysu pojedynczego obwodu, a Ap polem całego panelu przyjętego do rozliczenia. Przy porównaniu ofert trzeba używać tej samej definicji powierzchni panelu. Sam wskaźnik nie opisuje trudności technologicznych ani jakości wyrobów.
Przykład założony: panel ma 300 × 400 mm, czyli 120 000 mm², a prostokątna płytka 40 × 60 mm, czyli 2400 mm². Zakładamy dwa technologicznie dopuszczone układy: 30 albo 36 płytek na panelu. Daje to odpowiednio 30 × 2400 / 120 000 = 60% oraz 36 × 2400 / 120 000 = 72% wykorzystania powierzchni. Liczby płytek są przyjętymi danymi, a nie wynikiem sprawdzenia rzeczywistego projektu panelu.
W praktyce trzeba uzgodnić możliwość obrotu obwodów, wymagany kierunek materiału i sposób mocowania podczas kolejnych operacji. Panel do produkcji obwodów nie musi być identyczny z panelem przekazywanym do montażu. Wspólne wymagania warto ustalić przed zatwierdzeniem panelizacji PCB, aby oszczędność materiału nie utrudniła później obsadzania elementów.
Rozbicie kosztu partii — przykład założony, nie oferta
Poniższy model dotyczy umownego obwodu z dwiema warstwami miedzi i lokalnymi usztywnieniami. Wszystkie wartości kosztowe są wymyślonymi założeniami w jednostkach umownych (j.u.). Nie są cenami, pomiarami ani zanonimizowaną wyceną klienta. Służą wyłącznie pokazaniu sposobu liczenia.
Przyjmujemy koszt przygotowania F = 600 j.u. na zamówienie. Koszt panelu rozdzielamy na materiał z układem warstw M = 180 j.u., wykonanie obwodów wraz z wykończeniem i kontrolą O = 120 j.u. oraz przygotowanie i przyklejenie usztywnień S = 60 j.u. Łącznie daje to Cp = M + O + S = 360 j.u. na panel. Są to rozłączne pozycje; nie dodajemy ponownie kontroli ani klejenia do sumy.
Dla zamówienia Q sztuk i obsady n sztuk na panel liczba paneli wynosi P = zaokrąglenie w górę (Q / n), a koszt modelowy partii K = F + P × Cp. Koszt przypisany zamówionej sztuce wynosi k = K / Q. Model zakłada brak braków produkcyjnych, rozliczenie pełnych paneli i brak rabatów; nie przewiduje rzeczywistego uzysku.
Ta sama partia, inne rozmieszczenie na panelu
Dla Q = 180 sztuk porównujemy wcześniejsze układy panelu. Zakładamy niezmienny koszt panelu także po zwiększeniu obsady. To uproszczenie: rzeczywista pracochłonność klejenia i kontroli może zależeć od liczby obwodów.
| Pozycja kalkulacji | 30 sztuk na panel | 36 sztuk na panel |
|---|---|---|
| Liczba paneli P | 180 / 30 = 6 | 180 / 36 = 5 |
| Przygotowanie | 600 j.u. | 600 j.u. |
| Materiały | 6 × 180 = 1080 j.u. | 5 × 180 = 900 j.u. |
| Wykonanie i kontrola | 6 × 120 = 720 j.u. | 5 × 120 = 600 j.u. |
| Usztywnienia | 6 × 60 = 360 j.u. | 5 × 60 = 300 j.u. |
| Koszt partii K | 2760 j.u. | 2400 j.u. |
| Koszt na zamówioną sztukę k | Około 15,33 j.u. | Około 13,33 j.u. |
Różnica wynosi 360 j.u., czyli koszt jednego panelu w tym modelu. Nie wynika ze zmiany miedzi czy usunięcia usztywnień. Przed przyjęciem takiej oszczędności trzeba potwierdzić wykonalność gęstszego układu i przeliczyć pozycje zależne od liczby sztuk.
Wpływ wielkości zamówienia
Przy obsadzie 36 sztuk i tych samych założeniach można zobaczyć, jak rozkłada się koszt przygotowania:
| Wielkość partii Q | Liczba paneli P | Koszt partii K | Koszt jednostkowy k |
|---|---|---|---|
| 36 sztuk | 1 | 600 + 1 × 360 = 960 j.u. | Około 26,67 j.u. |
| 180 sztuk | 5 | 600 + 5 × 360 = 2400 j.u. | Około 13,33 j.u. |
| 360 sztuk | 10 | 600 + 10 × 360 = 4200 j.u. | Około 11,67 j.u. |
Spadek kosztu jednostkowego nie oznacza oszczędności gotówki, jeśli nadmiarowe płytki nie będą potrzebne. Przy ponownym zamówieniu należy ustalić, które czynności przygotowawcze można wykorzystać ponownie. Nie wolno automatycznie przyjmować, że cała pozycja F zniknie.
Jeżeli zamówienie nie wypełnia paneli, powyższy wzór nadal obciąża je kosztem pełnych paneli. Warunki rozliczenia nadwyżki trzeba uzgodnić. Jeżeli występują braki produkcyjne, potrzebny jest dodatkowo uzgodniony sposób kalkulacji rezerwy; średni przewidywany uzysk nie gwarantuje liczby dobrych sztuk w konkretnej partii.
Jak przygotować porównywalne zapytanie ofertowe?
Przekaż wszystkim dostawcom tę samą rewizję dokumentacji. Pliki Gerber z danymi wierceń opisują geometrię produkcyjną, ale nie zastępują rysunku mechanicznego i opisu materiałów. Przed wysłaniem zapytania sprawdź:
- Konstrukcję: liczbę warstw miedzi, kolejność materiałów, ich grubości i tolerancje oraz grubość końcową w istotnych miejscach.
- Miedź: rodzaj folii, grubość wyjściową i końcową, wymagania dotyczące ścieżek i otworów.
- Zginanie: strefy i kierunek ruchu, promień wynikający z konstrukcji urządzenia, warunki pracy oraz oczekiwaną trwałość.
- Osłony i wzmocnienia: obrysy, otwarcia, materiał, klej, stronę mocowania i położenie względem złączy.

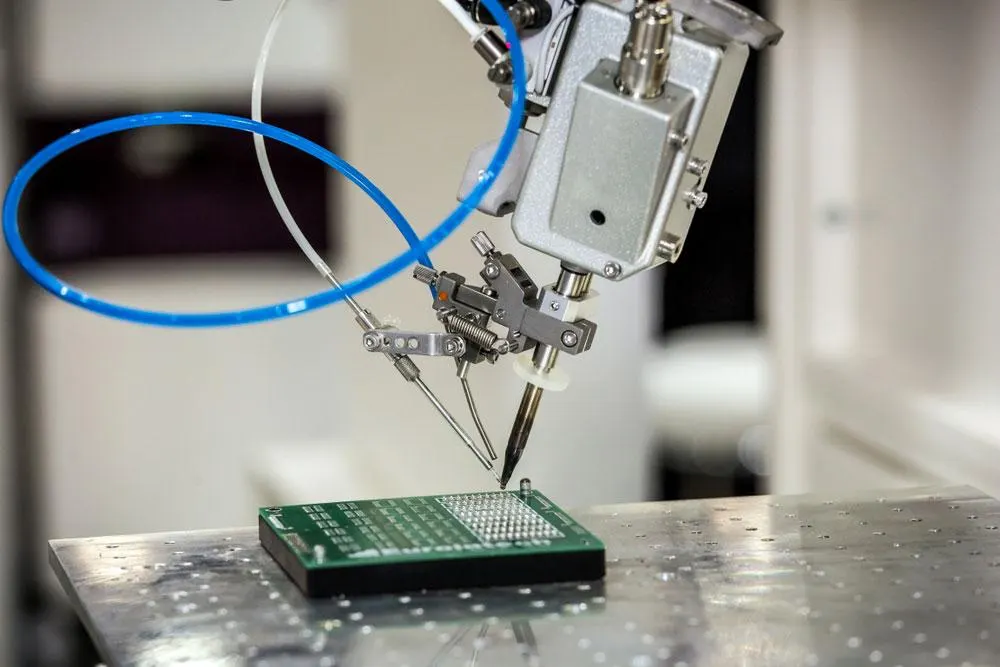

- Wykończenie i odbiór: rodzaj powłoki na polach, wymagania dla styków, zakres kontroli elektrycznej, wymiarowej oraz badań mechanicznych, jeśli są potrzebne.
- Dostawę: liczbę sztuk, postać pojedynczą lub panelową, sposób rozdzielania oraz dopuszczalne zamienniki materiałowe.
- Rozliczenie: koszty przygotowania, pozycje na panel i na sztukę, zasady ponownego zamówienia oraz zakres wyłączeń.
Poproś o osobne wskazanie zmian proponowanych przez dostawcę. Oferta oparta na innym przekroju, uproszczonej kontroli albo pominiętym usztywnieniu nie jest bezpośrednio porównywalna z ofertą zgodną z pierwotnym rysunkiem.
Typowe błędy podnoszące koszt
- Porównywanie wyłącznie kwoty za powierzchnię. Pomija obsadę panelu, przygotowanie i operacje lokalne.
- Dodawanie miedzi i warstw bez obliczeń. Może utrudnić zginanie, choć pierwotny problem dałoby się rozwiązać zmianą przebiegu lub szerokości ścieżek.
- Usuwanie warstwy odniesienia tylko dla oszczędności. Zmienia drogę powrotną prądu i może pogorszyć parametry sygnałów.
- Dobór usztywnienia bez dokumentacji złącza. Powoduje ryzyko niedopasowania końcowej grubości i konieczności zmiany konstrukcji.
- Projektowanie wielokrotnego zginania jak nieruchomego połączenia. Sama możliwość wygięcia prototypu nie potwierdza trwałości użytkowej.
- Powiększanie partii przed zatwierdzeniem konstrukcji. Niższy koszt sztuki może oznaczać większą wartość zapasu wymagającego później wymiany.
Najczęstsze pytania o koszt elastycznej płytki drukowanej
Czy płytka elastyczna zawsze kosztuje więcej niż sztywna?
Nie ma uniwersalnej zależności dla wszystkich konstrukcji i partii. Porównuj ten sam zakres funkcjonalny urządzenia. Obwód elastyczny może zastąpić osobne przewody i złącza, więc ocenę warto rozszerzyć o ich zakup, montaż oraz kontrolę połączeń. Sam koszt nieobsadzonej płytki nie rozstrzyga kosztu całego zespołu.
Czy wystarczy wysłać obrys i liczbę sztuk?
To za mało do porównywalnej kalkulacji. Potrzebne są również dane warstw przewodzących, przekrój materiałowy, otwory, osłony, usztywnienia, wykończenie oraz warunki zginania. Jeśli część danych jest jeszcze otwarta, oznacz ją jako wymagającą uzgodnienia i poproś o wskazanie założeń oferty.
Czy cieńsza miedź zawsze obniża koszt?
Nie. Poza samym materiałem liczą się dostępność konstrukcji, proces wykonania i wymagania elektryczne. Cieńsza miedź może wymagać szerszych ścieżek, a zmiana obrysu może pogorszyć wykorzystanie panelu. Porównanie powinno obejmować gotowe, funkcjonalnie równoważne warianty.
Czy większa partia zawsze daje niższy koszt sztuki?
W przedstawionym modelu koszt przygotowania rozkłada się na więcej sztuk. Jednak zakup kolejnego pełnego panelu powoduje skok kosztu partii, dlatego koszt jednostkowy nie musi maleć przy każdym niewielkim zwiększeniu zamówienia. W ofercie trzeba też uwzględnić rzeczywiste zasady rozliczania nadwyżek i oprzyrządowania.
Od czego zacząć ograniczanie kosztu?
Od sprawdzenia obsady panelu i wyjaśnienia zakresu oferty. Następnie oceń potrzebę każdej warstwy, ujednolicenie usztywnień oraz możliwość zmiany obrysu poza obszarami funkcjonalnymi. Każdą propozycję oszczędności zatwierdzaj razem z jej wpływem na połączenia elektryczne, pasowanie mechaniczne i zginanie.
