Przelotka ślepa łączy zewnętrzną warstwę miedzi z jedną lub kilkoma warstwami wewnętrznymi, ale nie przechodzi przez całą płytkę. Przelotka zagrzebana łączy wyłącznie warstwy wewnętrzne. Obie pozwalają zostawić więcej miejsca na prowadzenie ścieżek, zwłaszcza pod układami BGA o małym rastrze. Wymagają jednak bardziej złożonej produkcji. Warto je stosować wtedy, gdy rozwiązują konkretny problem z rozmieszczeniem połączeń lub przebiegiem szybkich sygnałów.
Najpierw sprawdź, czy projekt da się wykonać z przelotkami przelotowymi. Jeśli tak, prostsza konstrukcja zwykle ułatwi zamówienie i kontrolę płytki. Jeżeli potrzebujesz przelotek ślepych albo zagrzebanych, uzgodnij układ warstw i zasady projektowe z wykonawcą przed rozpoczęciem prowadzenia ścieżek. Późniejsza zmiana technologii może wymagać przebudowy znacznej części projektu.
1. Czym jest przelotka ślepa i jakie są metody jej wykonania?

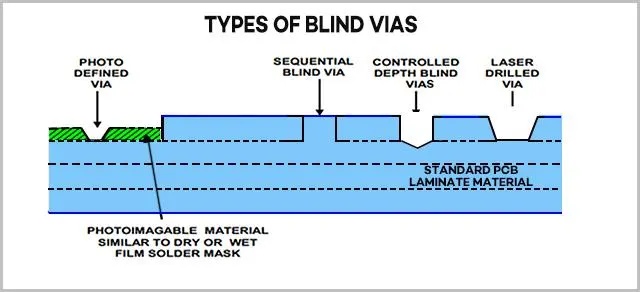

Przelotka zapewnia elektryczne połączenie między warstwami miedzi. O tym, czy jest ślepa, zagrzebana czy przelotowa, decyduje zakres połączonych warstw. Sposób wykonania otworu jest osobną cechą. Przelotka ślepa może powstać przez wiercenie laserowe, wiercenie mechaniczne z kontrolą głębokości albo w procesie obejmującym kolejne etapy laminowania.
Na przykładowej płytce sześciowarstwowej połączenie warstwy pierwszej z drugą może być ślepe, drugiej z piątą — zagrzebane, a pierwszej z szóstą — przelotowe. To jedynie ilustracja nazewnictwa. Nie każda kombinacja warstw będzie dostępna w wybranym procesie produkcyjnym. Przelotka ślepa kończy się na przewidzianej warstwie miedzi, a nie w dowolnym miejscu materiału izolacyjnego.
Wiercenie laserowe i mikroprzelotki
Lasery CO₂ lub UV służą do wykonywania małych otworów w dielektryku. Dobór procesu zależy między innymi od materiału i układu miedzi; nie należy zakładać, że każdy laser usuwa wszystkie warstwy w ten sam sposób. Po przygotowaniu otworu powstaje metalizacja zapewniająca połączenie elektryczne. Tak wykonuje się wiele mikroprzelotek stosowanych w płytkach o dużej gęstości połączeń.
Z mikroprzelotkami często kojarzy się średnicę do około 0,15 mm, czyli około 6 tysięcznych cala. Próg ten występuje w starszych opisach opartych na IPC-2226, ale nie powinien być traktowany jako samodzielna, uniwersalna definicja. Przy określaniu wymagań sprawdź właściwe wydanie IPC-T-50 i IPC-2226, obejmujące także geometrię otworu. Sama mała średnica nie przesądza o kwalifikacji konstrukcji ani jej wykonalności.
Wiercenie mechaniczne z kontrolą głębokości
W tej metodzie wiertło dociera do ustalonej warstwy, zamiast przechodzić przez całą płytkę. Głębokość wynika z układu warstw i tolerancji procesu. Nie ma zasady nakazującej wiercenie „do połowy płytki”. Otwór musi umożliwiać uzyskanie połączenia z docelowym polem miedzi bez naruszenia warstw, które mają pozostać od niego odizolowane.
Laminowanie sekwencyjne
Laminowanie sekwencyjne polega na budowaniu płytki w kolejnych etapach. W części stosu warstw wykonuje się otwory i ich metalizację, a następnie dołącza następne warstwy. Dzięki temu połączenia wykonane wcześniej mogą zostać zamknięte wewnątrz gotowej płytki. W ten sposób powstają przelotki zagrzebane oraz część konstrukcji z przelotkami ślepymi.
Jest to sposób organizacji produkcji, a nie odrębna technika wiercenia. Można go łączyć z odpowiednią metodą wykonywania otworów. Każdy dodatkowy cykl laminacji zwiększa koszt i czas produkcji, dlatego zakresy połączeń warto uzgodnić jeszcze przed szczegółowym projektowaniem.
Technika fotodefiniowana
W technice fotodefiniowanej otwory tworzy się w światłoczułym materiale izolacyjnym przez naświetlanie i wywoływanie, a następnie przygotowuje do metalizacji. Jest to metoda rzadka. Nie należy zakładać jej dostępności u każdego wykonawcy ani przenosić na nią reguł opracowanych dla wiercenia laserowego lub mechanicznego.
2. Przelotki ślepe, zagrzebane i przelotowe — porównanie
Najważniejsze rozróżnienie dotyczy miejsca zajmowanego w stosie warstw. Przelotka przelotowa przechodzi przez całą grubość płytki, nawet jeśli sygnał potrzebuje przejść tylko między dwiema wybranymi warstwami. Konstrukcje ślepe i zagrzebane ograniczają zakres otworu, pozostawiając inne obszary stosu do wykorzystania.
| Rodzaj przelotki | Połączone warstwy | Dostęp od zewnątrz | Główne ograniczenie |
|---|---|---|---|
| Przelotowa | Przechodzi przez cały stos; połączenia z miedzią wynikają z projektu | Od obu stron płytki | Zajmuje miejsce na całej głębokości stosu |
| Ślepa | Zewnętrzna i jedna lub kilka wewnętrznych | Od jednej strony płytki, zależnie od sposobu zakrycia otworu | Wymaga uzgodnienia głębokości i procesu wykonania |
| Zagrzebana | Wyłącznie wewnętrzne | Brak dostępu z powierzchni gotowej płytki | Wymaga wykonania połączenia przed zamknięciem go kolejnymi warstwami |
Przelotka zagrzebana nie wyprowadzi sygnału bezpośrednio z pola elementu na powierzchni. Aby do niej dotrzeć, trzeba zaprojektować dalszą część połączenia. Z kolei określenie „mikroprzelotka” opisuje małą strukturę o określonej geometrii, a nie dowolną przelotkę ślepą. Te pojęcia nie są zamienne.
Mikroprzelotki przesunięte i ułożone w stos
Przy przechodzeniu przez kolejne warstwy mikroprzelotki można rozmieścić z przesunięciem albo jedna nad drugą. Układ przesunięty wymaga miejsca na krótkie połączenie na warstwie pośredniej. Zwykle uznaje się go za korzystniejszy pod względem niezawodności, choć ostateczna ocena zależy od materiałów, konstrukcji i jakości procesu.
Mikroprzelotki ułożone w stos oszczędzają miejsce w płaszczyźnie płytki, lecz wymagają wypełnienia i zamknięcia miedzią, aby zapewnić podłoże dla następnego połączenia. Są bardziej wymagające produkcyjnie. Nie należy wybierać takiej konstrukcji wyłącznie dlatego, że łatwiej mieści się w projekcie; potrzebne jest potwierdzenie wykonawcy i uzgodnienie wymagań kontroli.
3. Zalety i ograniczenia przelotek ślepych
Podstawową korzyścią jest lepsze wykorzystanie przestrzeni. Krótsza przelotka nie blokuje prowadzenia ścieżek w całym stosie warstw. Ułatwia to wyprowadzenie sygnałów spod gęsto rozmieszczonych pól BGA i może pozwolić na skrócenie połączeń. Nie oznacza jednak automatycznie, że uda się zmniejszyć liczbę warstw płytki.
W szybkich torach ograniczenie długości połączenia pionowego i zbędnych odcinków przewodzących może poprawić integralność sygnału. Wynik zależy również od geometrii pól, odniesienia do masy, impedancji oraz drogi prądu powrotnego. Sama zamiana przelotki przelotowej na ślepą nie gwarantuje usunięcia odbić czy przesłuchów. Dla wymagających połączeń potrzebna jest analiza całego toru.
- Wyższy koszt: dodatkowe operacje wiercenia, metalizacji, wypełniania lub laminowania zwiększają nakład produkcyjny.
- Dłuższa realizacja: więcej etapów wykonania oznacza bardziej rozbudowany proces.
- Trudniejsza kontrola: część połączeń zostaje ukryta wewnątrz laminatu, więc oględziny powierzchni nie wystarczą do ich oceny.
- Ograniczona naprawa: dostęp do wadliwego połączenia wewnętrznego jest utrudniony, a naprawa może być niepraktyczna.
- Mniejszy wybór wykonawców: dostępne zakresy warstw i geometrie zależą od konkretnego procesu.

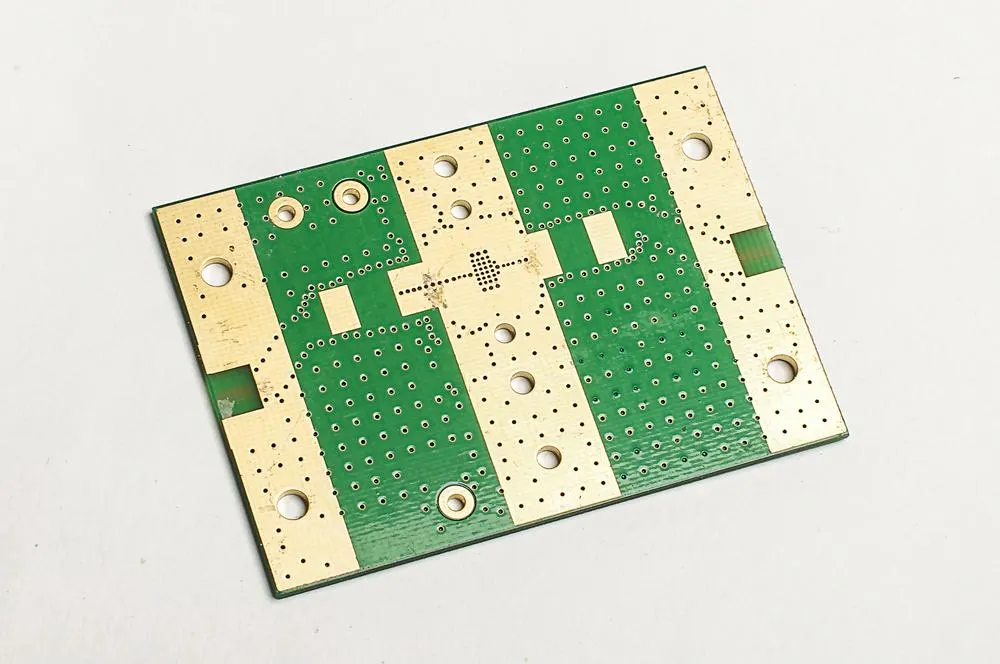

4. Kiedy stosować przelotki ślepe, a kiedy z nich zrezygnować?
Typowym powodem jest brak miejsca na wyprowadzenie ścieżek spod BGA o małym rastrze. Przelotki ślepe pozwalają przenieść część sygnałów na warstwę wewnętrzną bez zajmowania przestrzeni na wszystkich pozostałych warstwach. Przelotki zagrzebane mogą następnie obsłużyć połączenia wewnętrzne, pozostawiając powierzchnię pod elementy i ścieżki.
Drugim powodem bywa potrzeba skrócenia przejścia między warstwami w szybkim torze. Najpierw ustal jednak, jakie ograniczenie elektryczne ma zostać usunięte. Wybór technologii powinien wynikać z wymagań sygnału i geometrii połączenia, a nie z samego przekonania, że bardziej złożona płytka będzie lepsza.
Zrezygnuj z tych rozwiązań, jeśli raster obudowy, liczba połączeń i dostępne miejsce pozwalają zastosować przelotki przelotowe. Sprawdź zalecany układ pól w karcie katalogowej elementu oraz reguły wykonawcy. Nie istnieje jeden raster BGA, poniżej którego każda płytka bezwzględnie wymaga mikroprzelotek: znaczenie mają również średnice pól, szerokości ścieżek i odstępy.
5. Jak obliczyć stosunek głębokości do średnicy?
Współczynnik oznaczany jako AR opisuje proporcje otworu. Podstawowa zależność ma postać AR = głębokość otworu / średnica otworu. Dla przelotki przelotowej głębokością jest w przybliżeniu grubość płytki. Dla ślepej uwzględnia się tylko głębokość do warstwy docelowej, a nie grubość całego laminatu.
Założenia przykładu: rozpatrujemy płytkę o grubości 1,6 mm i dwa otwory przelotowe wykonane wiertłami o średnicach 0,2 mm oraz 0,3 mm. Przyjmujemy średnice wiercenia przed metalizacją i pomijamy tolerancje. To obliczenie poglądowe, nie potwierdzenie wykonalności.
| Głębokość | Średnica wiercenia | Obliczenie | Wynik AR |
|---|---|---|---|
| 1,6 mm | 0,2 mm | 1,6 / 0,2 = 8 | 8:1 |
| 1,6 mm | 0,3 mm | 1,6 / 0,3 ≈ 5,3 | Około 5,3:1 |
Większa średnica przy tej samej głębokości obniża AR, ale wymaga więcej miejsca. Skrócenie otworu również obniża AR. Nie jest to jednak „zmniejszanie proporcji płytki”: współczynnik dotyczy konkretnego otworu. Ustal z wykonawcą, czy podany limit odnosi się do średnicy wiercenia, geometrii mikroprzelotki czy wymiaru po metalizacji.
Osobny przykład mikroprzelotki — założenia: głębokość wynosi 75 µm, a przyjęty dopuszczalny AR to 0,75:1. Po przekształceniu wzoru otrzymujemy minimalną średnicę = 75 µm / 0,75 = 100 µm, czyli 0,10 mm. Wynik dotyczy wyłącznie przyjętych założeń i nie uwzględnia tolerancji ani wymaganego pola miedzi.

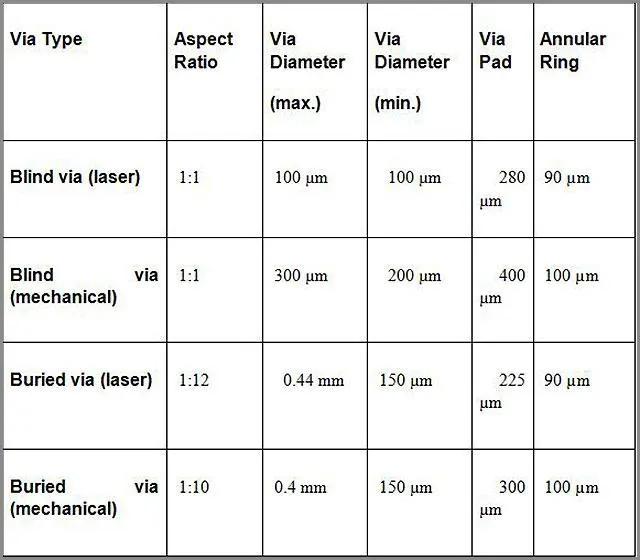

Dla mikroprzelotek laserowych orientacyjne maksymalne wartości AR spotykane w wymaganiach technologicznych mieszczą się około 0,75:1–1:1. Obowiązujący limit trzeba potwierdzić w dokumentacji wykonawcy i właściwej normie. Nie należy przenosić go na wszystkie przelotki ślepe wiercone mechanicznie ani uznawać jednej wartości za najlepszą dla każdego projektu.
6. Jak przygotować projekt i dokumentację produkcyjną?
Zacznij od stosu warstw: ich kolejności, grubości dielektryków i przeznaczenia warstw miedzi. Następnie określ potrzebne zakresy połączeń. Rozmowa z producentem płytek drukowanych na tym etapie pozwala ustalić, które konstrukcje są dostępne i ile cykli laminacji będzie potrzebnych.
Przed zatwierdzeniem reguł sprawdź informacje o możliwościach technologicznych PCB, a dla konkretnego zamówienia uzgodnij parametry na podstawie dokumentacji projektu. Ogólny wykaz minimalnych wymiarów nie potwierdza, że wszystkie wartości graniczne można zastosować jednocześnie w jednej płytce.
- Zakresy warstw: wskaż początek i koniec każdego rodzaju przelotki, z jednoznaczną numeracją warstw.
- Wymiary: podaj średnice, głębokości, wymiary pól miedzi i wymagane odstępy; określ, które wymiary dotyczą gotowej płytki.
- Układ mikroprzelotek: zaznacz konstrukcje przesunięte i ułożone w stos oraz wymagania wypełnienia i zamknięcia miedzią.
- Dane wiercenia: przygotuj odrębnie rozpoznawalne dane dla poszczególnych zakresów, zgodnie z ustaleniami z wykonawcą.
- Kontrola: uzgodnij wymagania odbioru i sposób sprawdzania połączeń wewnętrznych, w tym potrzebne badania przekrojów oraz testy elektryczne.
- Spójność dokumentacji: sprawdź zgodność rysunku stosu, danych otworów i wyeksportowanych warstw miedzi.
Test ciągłości elektrycznej potwierdza stan połączenia w warunkach badania, ale sam nie dowodzi trwałości podczas zmian temperatury. Zakres weryfikacji powinien odpowiadać przewidywanym warunkom pracy urządzenia. Nie należy również traktować wizualnie poprawnej powierzchni jako dowodu poprawnego wykonania wszystkich połączeń ukrytych w laminacie.

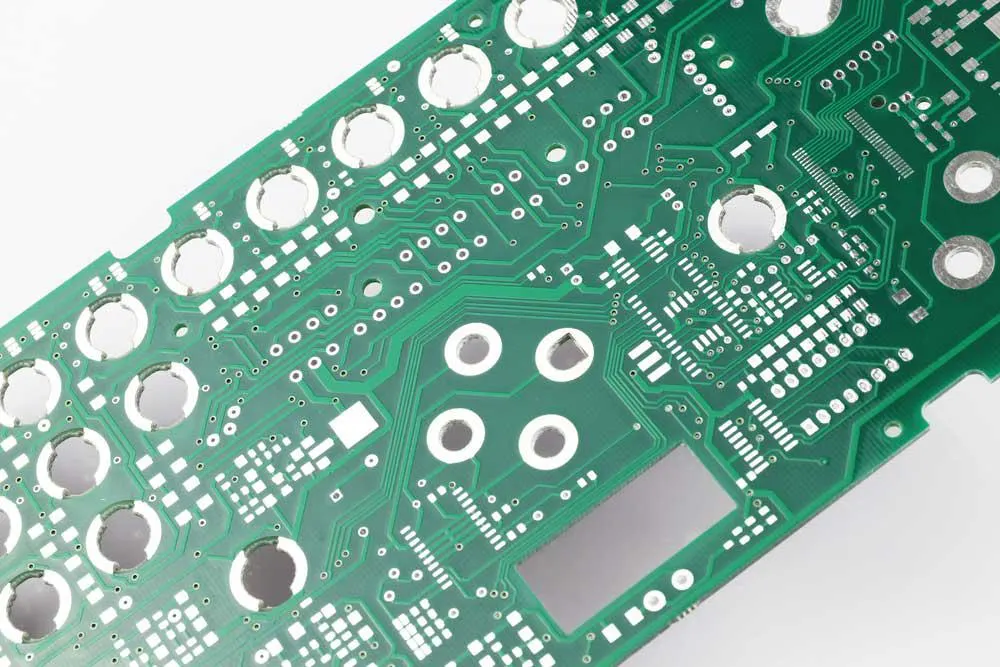

7. Od czego zależy koszt przelotek ślepych i zagrzebanych?
O koszcie decyduje cała konstrukcja, nie sama liczba otworów. Znaczenie mają dodatkowe cykle laminacji, liczba zakresów wiercenia, wymagane tolerancje, sposób wypełnienia oraz zakres kontroli. Przelotka ślepa wykonana do sąsiedniej warstwy nie musi wymagać takiej samej sekwencji operacji jak wielopoziomowy stos mikroprzelotek.
Nie ma wiarygodnej, uniwersalnej dopłaty procentowej za tę technologię. Do porównania ofert potrzebne są jednakowe dane: wymiary płytki, stos warstw, materiały, liczba sztuk i wymagania odbioru. Warto poprosić o ocenę prostszego wariantu, jeżeli pozwala on spełnić wymagania elektryczne i zmieścić wszystkie połączenia.
Oszczędność miejsca może uzasadnić dodatkowy koszt, ale nie należy z góry zakładać obniżenia całkowitej ceny. Ewentualne zmniejszenie liczby warstw trzeba porównać z kosztem dodatkowych operacji. Decyzję podejmuj na podstawie konkretnego projektu i wyceny, uwzględniając również termin realizacji.
Podsumowanie
Przelotki ślepe i zagrzebane pomagają zagęścić połączenia oraz ograniczyć długość przejść między warstwami. Wymagają jednak świadomego doboru geometrii, procesu i kontroli. Zacznij od najprostszej konstrukcji, oblicz proporcje każdego rodzaju otworu i potwierdź wykonalność przed prowadzeniem ścieżek. Bardziej złożone rozwiązanie wybieraj wtedy, gdy daje potrzebną korzyść projektową.
