Panelizacja PCB polega na połączeniu wielu płytek drukowanych we wspólny panel, który przechodzi przez produkcję i montaż, a następnie jest rozdzielany. Ułatwia to obróbkę seryjną oraz obsługę małych płytek. Dobry projekt panelu uwzględnia nie tylko rozmieszczenie obwodów, lecz także sposób mocowania i oddzielania gotowych płytek.

Po co łączyć płytki PCB w panel?

W produkcji wielkoseryjnej wiele egzemplarzy tego samego obwodu obrabia się wspólnie. Podczas montażu PCB panel pozwala nakładać pastę lutowniczą i osadzać elementy na grupie płytek bez osobnego załadunku każdego egzemplarza. Szablon do nakładania pasty powinien odpowiadać rozmieszczeniu płytek w panelu. Takie rozwiązanie może być przydatne również przy montażu ręcznym.

Panelizacja pomaga zwłaszcza wtedy, gdy pojedyncza płytka jest zbyt mała do wygodnego prowadzenia przez urządzenia produkcyjne. Dotyczy to między innymi niewielkich adapterów, modułów elektronicznych, a także plakietek czy linijek wykonanych z laminatu. Sama liczba płytek w panelu nie przesądza jednak o cenie zamówienia ani terminie realizacji. Trzeba jeszcze uwzględnić wymagania montażu i późniejsze rozdzielanie.

Czy panel może zawierać różne projekty?

Na wspólnym panelu można umieścić różne płytki należące do tego samego urządzenia, na przykład moduł zasilania i układ sterowania. Ułatwia to kompletowanie części. Różne obrysy mogą również pozwolić lepiej zagospodarować dostępną powierzchnię, ale samo dopasowanie kształtów nie wystarcza do zatwierdzenia panelu.

Łączone projekty powinny mieć zgodne wymagania dotyczące materiału i układu warstw. Typowym podłożem jest FR-4, czyli materiał z włókna szklanego i żywicy epoksydowej. Rozmieszczenie różnych projektów warto uzgodnić z producentem już podczas projektowania, zanim panel stanie się podstawą dokumentacji wykonawczej.

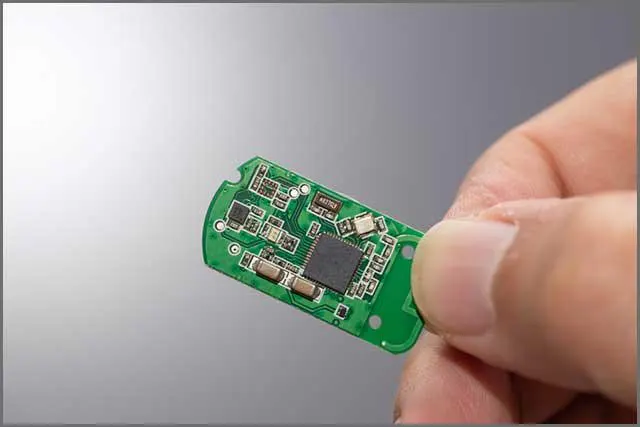

Przykład niewielkiej płytki drukowanej

Rowki V, mostki i ramki technologiczne

Nacięcia w kształcie litery V wyznaczają linie późniejszego podziału panelu. Takie rozwiązanie rozważa się przy prostych liniach rozdzielania, zwłaszcza dla płytek prostokątnych. Linie nacięć należy jednoznacznie pokazać w dokumentacji mechanicznej. Ich geometrię trzeba uzgodnić z wykonawcą; nie należy przyjmować przypadkowej głębokości nacięcia ani grubości pozostawionego materiału.

Przy frezowaniu obrysu płytkę utrzymują w panelu pozostawione mostki, czyli niewielkie fragmenty laminatu. Pozwala to przygotować także obrysy nieregularne. Mostki przeznaczone do wyłamywania mogą mieć perforację ułatwiającą oddzielenie. Po rozdzieleniu trzeba uwzględnić stan krawędzi w miejscach połączeń. Nie każdy mostek musi być odłamywany ręcznie: sposób jego usunięcia należy powiązać z wybraną metodą rozdzielania.

Ramka technologiczna to dodatkowy obszar panelu służący jego obsłudze w procesie produkcyjnym. Może być potrzebna, gdy same płytki nie zapewniają odpowiednich warunków prowadzenia lub mocowania. Jej szerokość, odstępy między płytkami i miejsce na narzędzie należy ustalić dla konkretnego procesu. Wymiarów tych nie warto przenosić bez sprawdzenia z innego zamówienia.

Przed zatwierdzeniem obrysu trzeba również sprawdzić położenie elementów przy krawędziach oraz części wystających poza płytkę. Należy ocenić, czy pozostawiają miejsce dla narzędzia i uchwytu. Wybór frezowania lub rowków V nie zwalnia z tej kontroli.

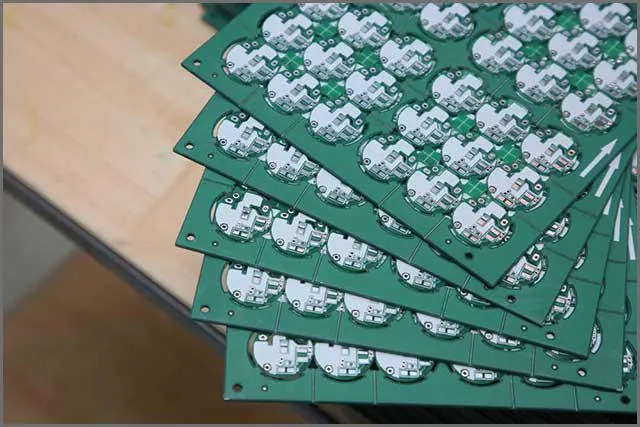

Panele PCB z liniami nacięć w kształcie litery V

Metody rozdzielania płytek z panelu

Rozdzielanie gotowych płytek nazywa się depanelizacją. Nacięcie lub mostek jest cechą konstrukcji panelu, natomiast nóż, frez czy laser określa sposób jego obróbki. Te decyzje należy podejmować łącznie, ponieważ wykonany panel musi pasować do planowanej operacji oddzielania płytek.

MetodaCharakterystyka
Łamanie ręczneOddzielanie przez wyłamywanie; przy ocenie procesu trzeba uwzględnić naprężenia mechaniczne.
Nóż tarczowy, V-cutW opisanej metodzie stosuje się aluminiowy przyrząd mocujący płytkę.
Strumień wodyRozdzielanie materiału za pomocą strumienia wody.
WykrawaniePrzyrząd składa się z części z ostrymi nożami oraz części z podporami.
FrezowaniePanel wymaga mostków; stosuje się aluminiowy przyrząd mocujący albo uchwyt próżniowy.
PiłaMechaniczne rozcinanie panelu piłą.
LaserRozdzielanie laserowe; poniżej przedstawiono parametry opisywanej metody z użyciem lasera UV.

Zestawienie pokazuje dostępne sposoby rozdzielania, ale nie stanowi rankingu. Dobór metody wymaga uwzględnienia obrysu płytki, rozmieszczenia elementów oraz możliwości jej zamocowania. Sama informacja, że zakład dysponuje danym narzędziem, nie zastępuje oceny konkretnego panelu.

Laser UV: jak odczytywać parametry cięcia?

Dla opisanej metody rozdzielania laserem UV podano następujące parametry. Należy odnosić je do tej metody, a nie traktować jako wspólnej specyfikacji wszystkich urządzeń laserowych lub deklaracji możliwości wykonawcy.

ParametrWartość
Długość fali355 nm, UV
Szerokość cięciaPoniżej 25 µm
Powtarzalność±4 µm
Optymalna grubość płytkiDo 1 mm

Powtarzalności nie należy utożsamiać z tolerancją gotowego obrysu. Podobnie podana optymalna grubość nie oznacza uniwersalnej granicy możliwości każdego lasera. Przy uzgadnianiu procesu trzeba ustalić wymagania dotyczące konkretnej płytki i sposób oceny jej krawędzi. Z samej szerokości cięcia nie wynika też gotowy wymiar odstępu między płytkami w panelu.

Ile płytek zmieści się w panelu? Przykład obliczeniowy

Wstępne obliczenie można wykonać dla prostokątnego panelu i jednakowo ustawionych prostokątnych płytek. Oznaczmy szerokość i wysokość panelu jako W oraz H, a odpowiadające im wymiary płytki jako w oraz h. Liczbę pełnych płytek w każdym kierunku wyznaczamy przez dzielenie i zaokrąglenie wyniku w dół:

N = ⌊W / w⌋ × ⌊H / h⌋

To uproszczenie pomija ramki technologiczne oraz odstępy potrzebne do cięcia. Pokazuje liczbę prostokątów mieszczących się w przyjętym układzie, a nie zatwierdzoną pojemność panelu produkcyjnego.

Przykład obliczeniowy z założonymi wartościami: przyjmijmy panel o wymiarach 200 mm × 150 mm i płytki 50 mm × 40 mm. Dla takiej orientacji otrzymujemy:

  • Wzdłuż szerokości mieszczą się 4 płytki: 4 × 50 mm = 200 mm.
  • Wzdłuż wysokości mieszczą się 3 płytki: 3 × 40 mm = 120 mm ≤ 150 mm.
  • Łączna liczba wynosi N = 4 × 3 = 12 płytek.

W tym założonym układzie płytki zajmują całą szerokość panelu, więc obliczenie nie pozostawia tam miejsca na ramki ani cięcie. Wynik jest wyłącznie ilustracją arytmetyczną. Po uwzględnieniu rzeczywistych wymagań technologicznych trzeba ponownie sprawdzić rozmieszczenie; nie należy wpisywać tej liczby do zamówienia jako potwierdzonej przez producenta.

Naprężenia i tolerancje: lista kontrolna przed rozdzielaniem

Do ryzyk związanych z rozdzielaniem należą naprężenia mechaniczne, rozrzut tolerancji oraz pękanie elementów. Z tego powodu przygotowanie panelu nie kończy się na rozmieszczeniu płytek. Trzeba jeszcze ustalić, jak będą podparte i oddzielane po montażu.

  • Mocowanie: sprawdź, czy dokumentacja wskazuje obszary przeznaczone do podparcia panelu i czy odpowiadają one wybranej metodzie.
  • Mostki: przy frezowaniu uzgodnij ich położenie oraz sposób usunięcia. Nie pozostawiaj tej decyzji wyłącznie osobie obsługującej gotowy panel.
  • Elementy przy krawędzi: oceń ich rozmieszczenie względem linii podziału, narzędzia i uchwytu.
  • Tolerancje: uzgodnij wymagania dla końcowego obrysu płytki. Parametr urządzenia nie zastępuje kryterium odbioru gotowej części.
  • Kontrola po rozdzieleniu: uwzględnij ocenę krawędzi oraz elementów pod kątem uszkodzeń powstałych podczas tej operacji.

Wymagania dotyczące szerokości mostków, ramek i odległości elementów od krawędzi trzeba ustalić z wykonawcą. Bez danych dla konkretnego procesu nie można podać wspólnego bezpiecznego progu naprężeń ani uniwersalnych wymiarów tych obszarów.

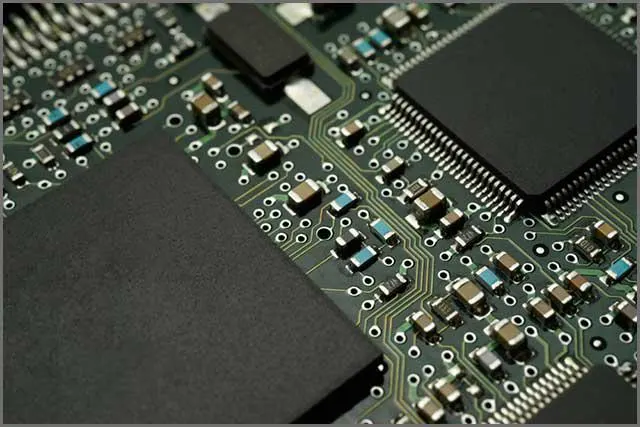

Rozmieszczenie elementów na płytce PCB

Co przekazać producentowi panelu?

Dokumentacja powinna jednoznacznie odróżniać obrys gotowej płytki od obrysu całego panelu. W projekcie CAD lub na rysunku mechanicznym pokaż wymiary płytek, ich rozmieszczenie, zewnętrzne wymiary panelu oraz linie podziału. Opisz też ramki i mostki, jeżeli są częścią uzgodnionego rozwiązania.

Jeśli panel ma przygotować producent na podstawie pojedynczej płytki, ustal z nim układ oraz sposób rozdzielania. Przed zatwierdzeniem sprawdź zgodność panelu z planowanym montażem. Przy różnych projektach zweryfikuj również wspólne wymagania materiałowe i układ warstw. Dzięki temu rysunek panelu będzie opisywał rozwiązanie wykonawcze, a nie tylko proponowane ułożenie obrysów.

FAQ — najczęstsze pytania o panelizację PCB

Czy panelizacja zawsze obniża koszt płytki?

Może usprawnić wspólną obróbkę i montaż, ale nie gwarantuje niższej ceny każdego zamówienia. Oceniając wariant panelu, trzeba uwzględnić także jego przygotowanie i rozdzielanie.

Co wybrać: rowki V czy frezowanie z mostkami?

Rowki V rozważa się przy prostych liniach podziału. Frezowanie pozwala przygotować nieregularne obrysy z pozostawionymi mostkami. Ostateczny wybór zależy również od rozmieszczenia elementów i mocowania płytki.

Czy można rozdzielać płytki ręcznie?

Łamanie ręczne jest jedną z metod depanelizacji. Nie oznacza to jednak, że nadaje się do każdego zmontowanego panelu. Trzeba uwzględnić naprężenia oraz ryzyko pękania elementów.

Czy wystarczy podzielić powierzchnię panelu przez powierzchnię płytki?

Nie. Trzeba sprawdzić rzeczywiste ułożenie obrysów w obu kierunkach oraz miejsce na ramki i rozdzielanie. Nawet obliczenie liczby pełnych prostokątów pozostaje uproszczeniem, jeśli pomija te obszary.

Podsumowanie

Panelizacja łączy projekt płytki z wymaganiami produkcji, montażu i rozdzielania. Najpierw ustal metodę podziału oraz mocowanie, następnie dopracuj rozmieszczenie i dokumentację. Obliczenia geometryczne pomagają porównać układy, ale gotowy panel wymaga uwzględnienia ramek, mostków i przestrzeni na obróbkę.

Aby omówić panelizację swojego projektu, skontaktuj się z OurPCB i przekaż dokumentację płytki oraz proponowany układ panelu.
