Mouse Bites PCB: jak zaprojektować mostki z otworami do rozdzielania płytek?

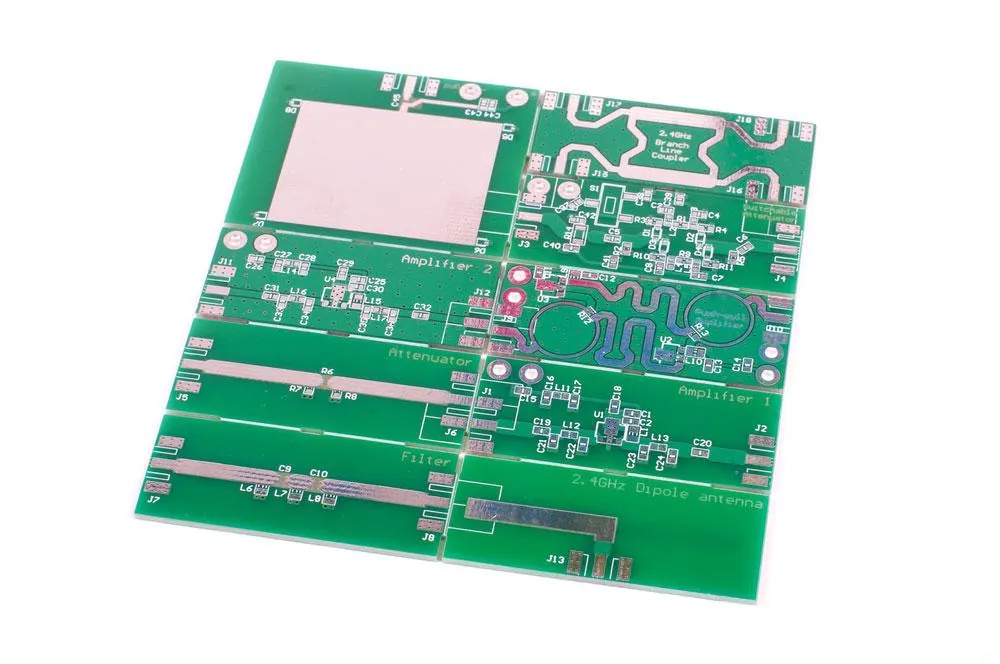

Mouse Bites PCB to perforowane mostki, które utrzymują płytkę w panelu podczas montażu i umożliwiają jej późniejsze oddzielenie. Projektuj je razem ze sposobem rozdzielania: średnica i rozstaw otworów określają ilość pozostawionego laminatu, a szerokość oraz rozmieszczenie mostków wpływają na sztywność panelu. Wymiary trzeba uzgodnić z wykonawcą, pozostawić strefy bez elementów i miedzi, a po montażu sprawdzić odkształcenia przy rozdzielaniu — same otwory nie gwarantują ochrony podzespołów.

Jak działa perforowany mostek w panelu PCB?

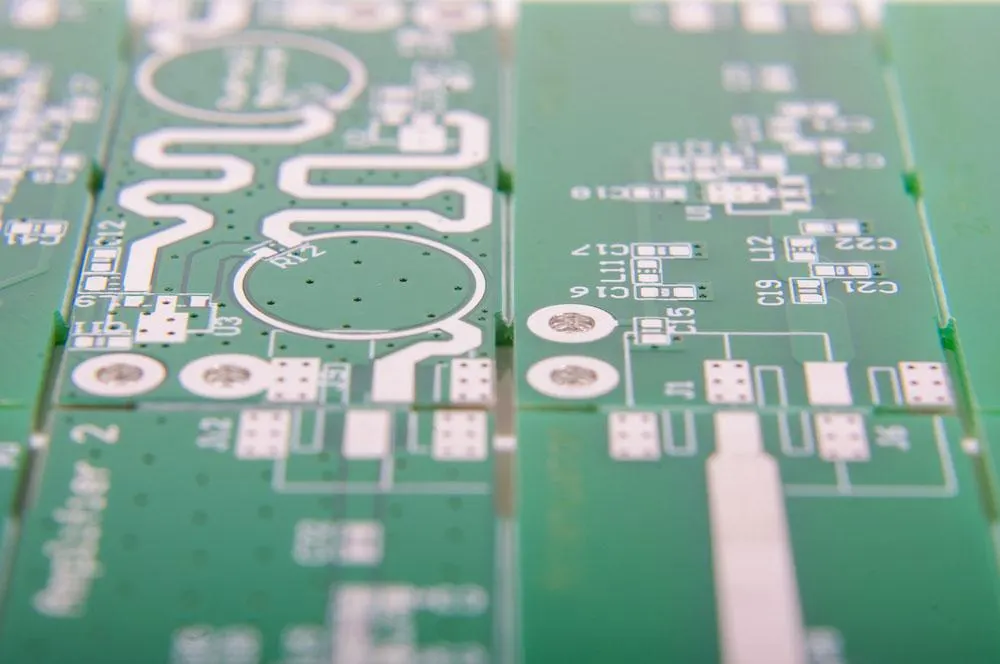

Frezowanie odsłania większość obrysu płytki, lecz pozostawia fragmenty laminatu łączące ją z ramką lub sąsiednią płytką. To właśnie mostki technologiczne. Rząd otworów bez metalizacji osłabia wybrane miejsce mostka i wyznacza planowaną linię przełamania. Po oddzieleniu na krawędzi pozostają zagłębienia po otworach oraz resztki przełamanego laminatu. Nie są to przelotki elektryczne ani metalizowane półotwory przeznaczone do lutowania modułu.

Projekt musi pogodzić sprzeczne wymagania: panel ma wytrzymać transport, nakładanie pasty i montaż, ale gotowa płytka powinna dać się oddzielić bez nadmiernego zginania. Zbyt słabe mostki mogą pęknąć przed końcem procesu. Zbyt mocne wymagają większego obciążenia przy przełamaniu. Szerszy kontekst doboru ramki, podpór i układu płytek opisuje artykuł o panelizacji PCB.

Średnica otworów, rozstaw i szerokość mostka

Na rysunku trzeba rozróżnić rozstaw osi otworów od szczeliny między ich krawędziami. Sformułowanie „odstęp otworów” bez wskazania sposobu pomiaru jest niejednoznaczne. Podobnie szerokość mostka oznacza tutaj wymiar wzdłuż rzędu otworów, natomiast jego długość przebiega od płytki w stronę ramki. Szerokość kanału frezowania jest jeszcze innym wymiarem.

Poniższe liczby to przykład założony, a nie norma ani potwierdzone możliwości wykonawcy. Przyjmujemy sztywną płytkę FR-4 o grubości 1,60 mm, prosty mostek i jednakowe otwory w jednym rzędzie. Przykład służy do sprawdzenia geometrii; nie wyznacza dopuszczalnej siły rozdzielania.

Większa średnica przy niezmienionym rozstawie pozostawia mniej materiału między otworami. Większy rozstaw przy tej samej średnicy działa odwrotnie. Nie należy jednak dobierać tych parametrów tylko pod łatwość ręcznego przełamania: trzeba również utrzymać panel podczas montażu. Otwory opisuje się jako niemetalizowane, NPTH i oddziela od wierceń przelotek w dokumentacji produkcyjnej.

Przykład obliczeniowy: ile laminatu pozostaje?

Dla jednakowych, rozłącznych otworów ustawionych w prostym rzędzie szerokość pasemka laminatu między sąsiednimi otworami wynosi s = p − d. W przykładzie: s = 0,75 − 0,50 = 0,25 mm. Długość rzędu mierzona między zewnętrznymi krawędziami skrajnych otworów wynosi L = (n − 1) × p + d, czyli L = (5 − 1) × 0,75 + 0,50 = 3,50 mm.

Po dodaniu bocznych marginesów otrzymujemy w = L + 2 × e, a więc w = 3,50 + 2 × 0,25 = 4,00 mm. Kontrola w przeciwną stronę pozwala wykryć niespójny rysunek: e = (w − L) / 2. Jeżeli wynik jest ujemny, rząd nie mieści się w zadanej szerokości mostka.

W przekroju przechodzącym przez osie otworów suma szerokości pozostawionego laminatu to b = w − n × d. Tutaj b = 4,00 − 5 × 0,50 = 1,50 mm. Przy założonej stałej grubości nominalne pole tego przekroju wynosi A = b × t = 1,50 × 1,60 = 2,40 mm². To rachunek geometryczny, nie obliczenie wytrzymałości: pomija koncentrację naprężeń, strukturę włókien, tolerancje, sposób podparcia i przebieg pękania. Nie wolno z niego wyprowadzać gwarantowanej siły wyłamania.

Sprawdź też niekorzystne kombinacje tolerancji: największą średnicę z najmniejszym rozstawem oraz przesunięcie całego rzędu względem frezowania. Nominalnie poprawny mostek może po obróbce mieć znacznie węższy margines boczny. Wartości graniczne należy wziąć z uzgodnionej dokumentacji wykonawczej.

Gdzie umieścić mostki i linię przełamania?

Rozmieszczenie mostków dobiera się do kształtu płytki, masy podzespołów oraz podpór używanych podczas montażu i rozdzielania. Unikaj układu, w którym duża część płytki zwisa na wąskim połączeniu i działa jak dźwignia. Przy złączach wystających poza obrys sprawdź zarówno kolizję z ramką, jak i dostęp narzędzia po zamontowaniu złącza. Sama liczba mostków nie opisuje stabilności panelu.

Na rysunku określ położenie osi rzędu względem końcowej krawędzi. Jeżeli osie leżą na nominalnym obrysie, część otworów wchodzi w obszar płytki. Przesunięcie rzędu w stronę ramki może pozostawić wystający fragment mostka; przesunięcie do wnętrza pogłębia ubytek krawędzi. Uzgodnij dopuszczalną pozostałość, ubytek i ewentualne wykończenie, szczególnie gdy płytka wsuwa się w prowadnicę obudowy.

Szerokość kanałów, promienie wynikające z narzędzia, otwory ustalające oraz znaczniki optyczne należy skoordynować z montażownią. Nie ma podstaw do narzucania jednego wymiaru panelu wszystkim liniom. Zależności między polem roboczym, ramką i układem płytek omawia wpis o doborze rozmiaru panelu PCB.

Strefy bez elementów i miedzi przy mostkach

Potrzebne są osobne ograniczenia dla miedzi, elementów oraz narzędzia. Odsunięcie ścieżki od obrysu nie zapewnia jeszcze miejsca dla uchwytu, a brak kolizji mechanicznej nie dowodzi, że kondensator ceramiczny wytrzyma zginanie płytki. Strefy należy sprawdzić po obu stronach PCB.

• Miedź: usuń ścieżki, pola i wypełnienia ze strefy przełamania na wszystkich warstwach. Uwzględnij również przelotki. Odstęp wyznaczaj od rzeczywistej granicy otworu i obróbki, z zapasem wynikającym z tolerancji oraz możliwego wykruszenia laminatu.
• Elementy: określ odległość do najbliższego fragmentu obudowy lub pola lutowniczego, zależnie od tego, który znajduje się bliżej miejsca rozdzielania. Kondensatory MLCC, duże układy BGA i kruche podzespoły wymagają szczególnej oceny.
• Narzędzie i podpory: pozostaw miejsce na frez, szczęki, docisk i podparcie. Uwzględnij wysokość elementów oraz pozycję odcinanego fragmentu po zwolnieniu mostka.

Przykład założony: na etapie rozmieszczania elementów można zarezerwować pas 3,00 mm od najbliższej krawędzi otworu lub planowanej krawędzi cięcia — zależnie od tego, która leży bliżej elementu. Jest to robocza rezerwa przestrzeni, nie potwierdzona bezpieczna odległość ani limit normowy. Ostateczną strefę wyznaczają geometria narzędzia, wymagania podzespołów i wynik kwalifikacji procesu. Jeśli element musi znaleźć się bliżej, trzeba zmienić mostek, podparcie lub sposób rozdzielania.

Pęknięcie ceramiki może być niewidoczne podczas zwykłych oględzin i ujawnić się dopiero w eksploatacji. Dlatego korzystny wynik krótkiego testu funkcjonalnego nie zastępuje oceny obciążeń mechanicznych. Nie należy też przyjmować jednej orientacji kondensatorów jako skutecznej dla każdego panelu: kierunek zginania zmienia się wraz z podparciem i kolejnością usuwania mostków.

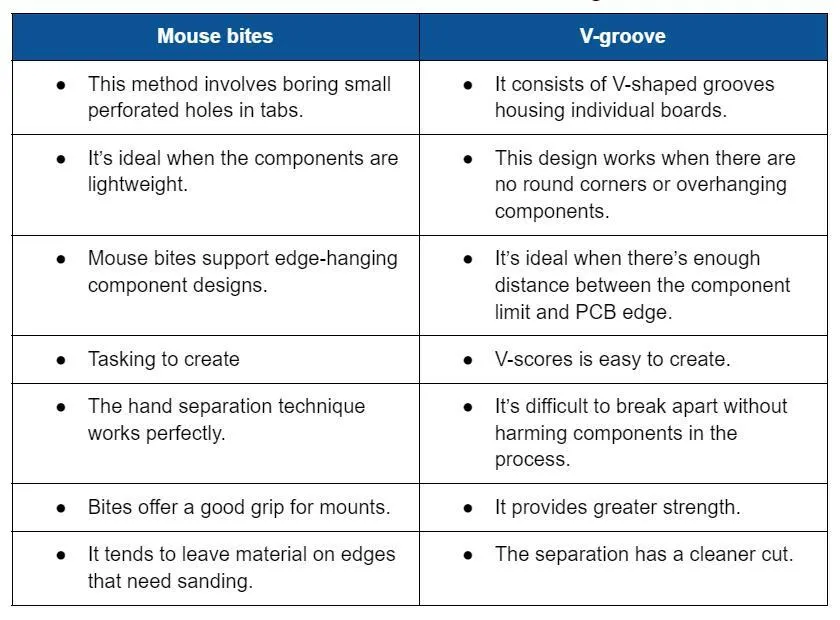

Mostki perforowane, rowki V czy odcinanie frezem?

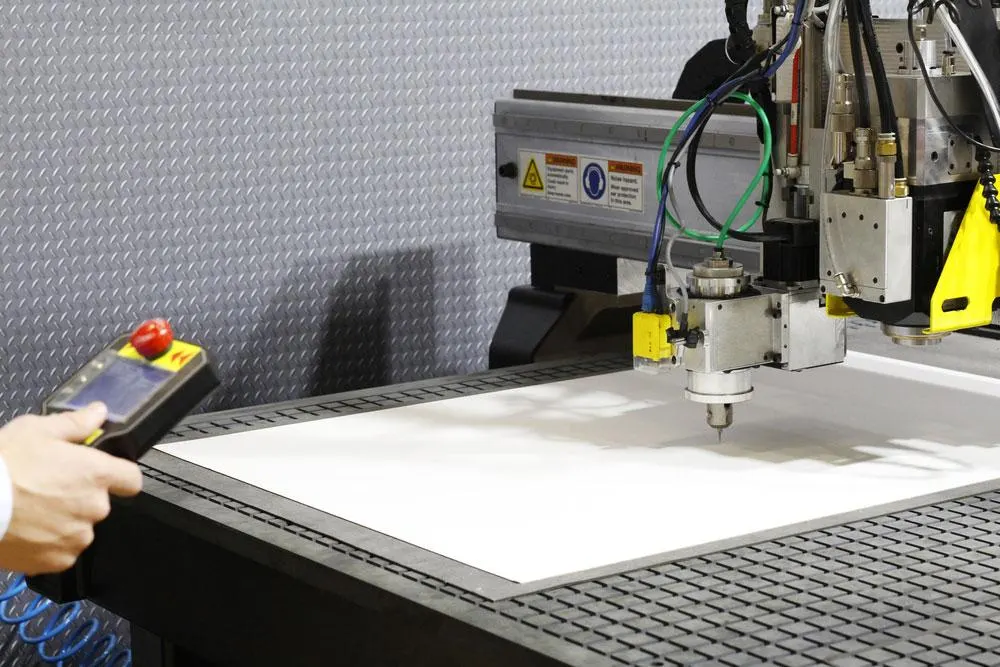

Perforacja opisuje geometrię połączenia, a nie obowiązek ręcznego wyłamywania. Jeżeli podzespoły lub krawędź są wrażliwe, mostki można zaprojektować pod kontrolowane odcinanie. Frezowanie również wymaga dobrego podparcia; nie jest procesem pozbawionym obciążeń.

Nie przenoś wymiarów perforacji na projekt rowków V. Dla nacięć kluczowa jest grubość pozostawionego rdzenia i jego tolerancja. Kąt oraz głębokość rowków powinny wynikać z technologii wykonawcy i zatwierdzonego sposobu rozdzielania.

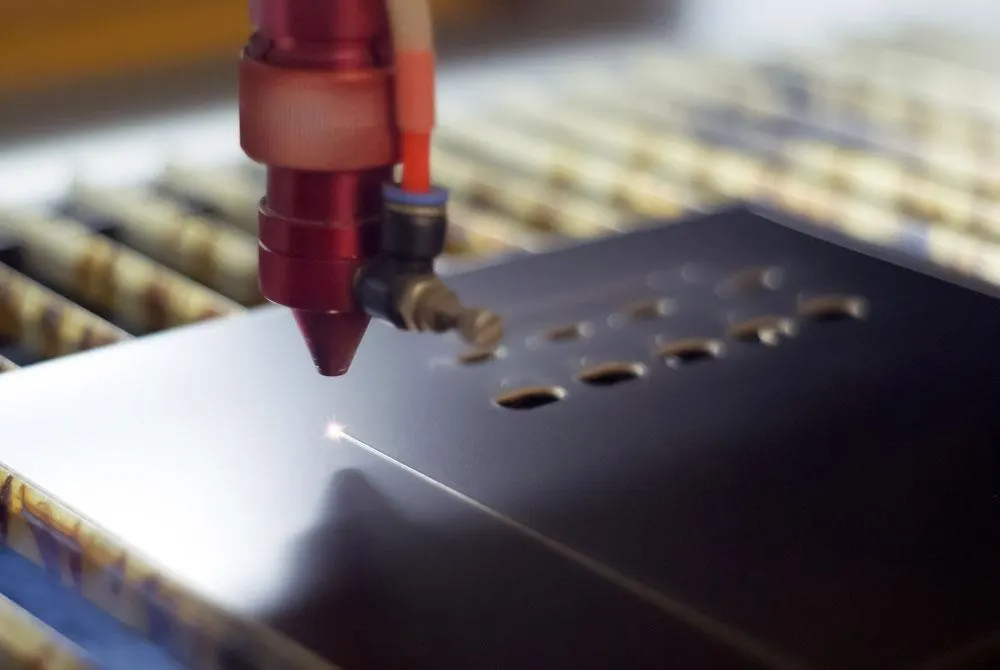

Cięcie laserowe jest odrębną możliwością wymagającą kwalifikacji dla konkretnego laminatu, grubości i jakości krawędzi. Nie można ocenić przydatności tej metody na podstawie samej nazwy materiału ani przypisać jej uniwersalnej granicy grubości.

Jak zaplanować badanie obciążeń przy rozdzielaniu?

Poniższy plan opisuje badanie do wykonania, a nie wyniki przeprowadzonej próby. Jego celem jest sprawdzenie, czy rzeczywisty sposób oddzielania nie uszkadza laminatu, podzespołów i połączeń lutowanych. Próbki powinny odpowiadać docelowemu zespołowi pod względem materiału, grubości, rozmieszczenia elementów i procesu montażu.

1. Ustal kryteria przed próbą. Zapisz wymagania dotyczące krawędzi i działania obwodu oraz dopuszczalne odkształcenia z dokumentacji podzespołów lub uzgodnionej specyfikacji zespołu. Ustal liczbę próbek i zakres wariantów procesu. Brak limitu w karcie katalogowej wymaga uzgodnienia sposobu oceny.
2. Odtwórz proces. Użyj docelowego narzędzia i podpór. Zapisz kolejność usuwania mostków, kierunek działania siły oraz sposób chwytania panelu. Uwzględnij zarówno płytkę silnie podpartą przez ramkę, jak i tę uwalnianą pod koniec operacji.
3. Mierz odkształcenia w obszarach ryzyka. Tensometry, a przy nieznanym kierunku odkształcenia odpowiednio dobrane rozety tensometryczne, umieść możliwie blisko wrażliwych elementów. Zapisz pozycję, orientację i parametry rejestracji tak, aby uchwycić krótkotrwałe maksimum.
4. Porównaj stan przed i po oddzieleniu. Wykonaj oględziny krawędzi i połączeń oraz właściwe dla obwodu testy elektryczne. Sama ciągłość połączeń nie wyklucza mikropęknięć. Przy podejrzeniu uszkodzenia dobierz badanie niszczące, np. mikrosekcję; przekrój pokazuje stan tylko w badanym miejscu.
5. Popraw konstrukcję i powtórz kwalifikację po istotnej zmianie. Przesunięcie mostka, dodatkowa podpora lub odcinanie zamiast przełamywania mogą zmniejszyć obciążenie. Trzeba potwierdzić efekt pomiarem, uwzględniając rozrzut procesu.

Odkształcenie to nie naprężenie: prosty rachunek

Tensometr mierzy odkształcenie, a nie bezpośrednio naprężenie w spoinie czy ceramice. Definicja względnego odkształcenia liniowego to ε = Δl / l₀, gdzie l₀ oznacza długość początkową, a Δl jej zmianę. Wyrażenie wyniku w µε wymaga pomnożenia wartości bezwymiarowej przez 10⁶.

Przykład założony, wyłącznie do przeliczenia jednostek: dla l₀ = 10,00 mm i Δl = 0,004 mm otrzymujemy ε = 0,0004, czyli 400 µε. To nie jest odczyt z próby ani proponowany limit dopuszczalny. Ocena wymaga porównania wyniku i warunków pomiaru z kryteriami dotyczącymi konkretnego zespołu. Przeliczenie na naprężenie wymaga właściwego modelu materiałowego; samo pomnożenie przez przypadkową wartość modułu sprężystości FR-4 nie opisuje obciążenia elementu.

Dokumentacja i typowe błędy

Przed przekazaniem projektu sprawdź w podglądzie plików Gerber wraz z danymi wiercenia: końcowy obrys, kanały frezowania, położenie otworów NPTH, strefy bez miedzi i zgodność współrzędnych. Na rysunku mechanicznym podaj wymiary z tolerancjami, położenie mostków, wymagania dla krawędzi i planowaną metodę oddzielania. Zwykła kontrola DRC nie zastępuje uzgodnienia technologii rozdzielania.

• Mylenie rozstawu osi ze szczeliną między otworami. Oznacz oba wymiary lub podaj jeden wraz ze średnicą.
• Kopiowanie mostka z innej płytki. Inna grubość, masa elementów i układ podpór zmieniają zachowanie całego panelu.
• Ścieżka ukryta pod mostkiem. Sprawdź również wewnętrzne warstwy miedzi i wypełnienia.
• Wyłamywanie bez podparcia. Duża dźwignia obciąża obszar znacznie szerszy niż sam mostek.
• Usuwanie zadziorów dopiero po stwierdzeniu kolizji z obudową. Wymagania krawędzi ustal przed produkcją, wraz z kontrolowaną metodą obróbki i usuwania pyłu.

FAQ — pytania o perforowane mostki PCB

Czy otwory w mostku powinny być metalizowane?

W opisanym rozwiązaniu są to otwory NPTH, bez metalizacji. Ich zadaniem jest osłabienie laminatu. Metalizowane półotwory do połączeń elektrycznych są inną konstrukcją i nie należy zastępować nimi perforacji.

Czy istnieje uniwersalna średnica i rozstaw otworów?

Nie należy traktować przykładowej geometrii jako wymagania dla każdej płytki. Dobór zależy od grubości laminatu, szerokości mostka, tolerancji wykonania, sztywności panelu i metody rozdzielania. Zatwierdza się cały układ, a nie samą średnicę.

Czy płytkę z zamontowanymi elementami można wyłamać ręcznie?

Tylko jeśli taki sposób został oceniony dla danego zespołu i ma określone podparcie oraz kolejność czynności. Przy wrażliwych elementach blisko mostków lepiej przewidzieć kontrolowane odcinanie i sprawdzić odkształcenia. Łatwe przełamanie nie dowodzi, że elementy pozostały nieuszkodzone.

Czy mostek może wypaść na krawędzi wsuwanej do obudowy?

Może, jeśli dokumentacja uwzględnia pozostałość po mostku i dopuszczalny ubytek krawędzi. Jeżeli tolerancja prowadnicy nie pozwala na taki ślad, przesuń mostek na inną krawędź albo zaplanuj końcowe frezowanie do wymaganego obrysu.
