Nowoczesna produkcja PCB jest w dużej mierze zautomatyzowana, ale nie oznacza to, że każda płytka trafia na linię jako osobny, pojedynczy element. W praktyce większość obwodów drukowanych produkuje się i montuje w panelach. Panel ułatwia prowadzenie laminatu przez kolejne procesy, poprawia stabilność wymiarową i pozwala uzyskać niższy koszt jednostkowy, zwłaszcza przy większych seriach.
Jeżeli dopiero zaczynasz pracę z płytkami drukowanymi, pojęcie panelu PCB może brzmieć technicznie, ale jego znaczenie jest bardzo praktyczne. Od rozmiaru panelu zależy liczba płytek mieszczących się w jednym arkuszu, ilość odpadu materiałowego, sposób rozdzielania gotowych obwodów oraz to, czy projekt będzie wygodny dla produkcji i montażu.
W tym artykule wyjaśniamy, czym jest rozmiar panelu produkcyjnego PCB, jakie wymiary spotyka się najczęściej i jak dobrać panel do konkretnej płytki. Dzięki temu łatwiej ocenisz, które rozwiązanie będzie korzystne kosztowo, a jednocześnie bezpieczne dla jakości gotowych obwodów.
1、Rozmiar panelu PCB
Panel PCB to większy format laminatu, w którym umieszcza się jedną lub wiele kopii tej samej płytki. Zamiast produkować pojedyncze obwody osobno, producent projektuje układ panelu tak, aby płytki można było wygodnie wykonać, przetestować, zmontować i dopiero na końcu rozdzielić na pojedyncze sztuki.
Do rozdzielania płytek z panelu stosuje się głównie dwie metody: nacinanie V-score, nazywane też rowkiem V, oraz frezowanie z mostkami technologicznymi, czyli tab-routing. W tej drugiej metodzie płytki pozostają połączone z panelem wąskimi mostkami, często z perforacją typu mouse bites, które ułatwiają późniejsze wyłamanie.
Wybór metody zależy od geometrii płytki, grubości laminatu, wymagań montażowych i ryzyka naprężeń. V-score dobrze sprawdza się przy prostych, prostokątnych obrysach i dużych seriach. Tab-routing daje większą swobodę przy nietypowych kształtach, ale wymaga miejsca na frez oraz mostki. Czasem stosuje się obie metody w jednym panelu, jeżeli pozwala to ograniczyć uszkodzenia krawędzi lub poprawić stabilność podczas montażu.
Każda płytka ma własne wymagania: inny obrys, liczbę warstw, rozmieszczenie elementów, ciężkie komponenty, złącza przy krawędzi albo testpointy dla testów elektrycznych. Dlatego projekt panelu nie powinien być przypadkowy. Inżynierowie układają płytki tak, aby uzyskać możliwie wysokie wykorzystanie materiału, zachować wymagane prześwity i jednocześnie nie utrudnić montażu oraz depanelizacji.

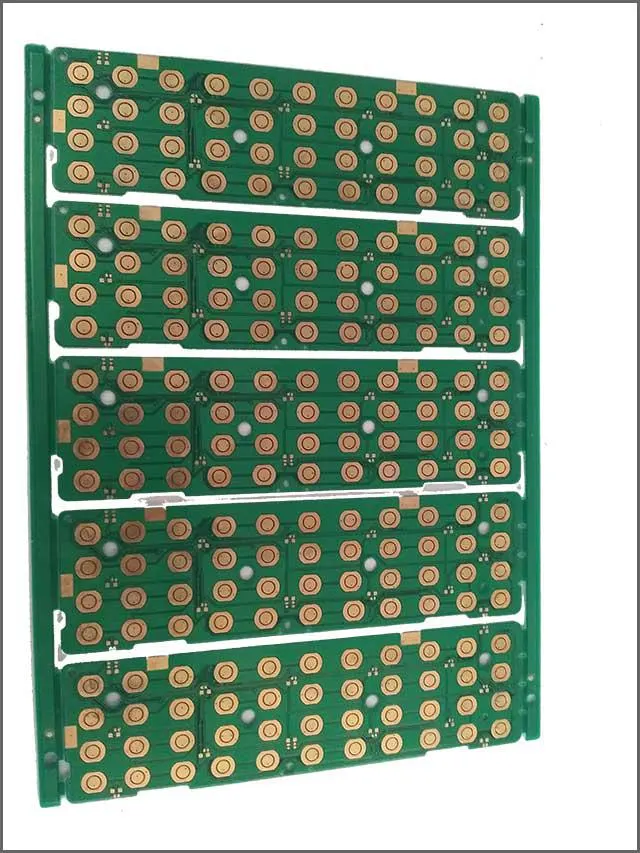

Zdjęcie 1: Rozmiar panelu PCB
O rozmiarze panelu nie da się mówić w oderwaniu od grubości płytki. Typowa grubość PCB wynosi 1,6 mm, czyli około 0,063 cala, ale nie jest to wartość obowiązkowa dla każdego projektu. Cieńsze laminaty stosuje się w urządzeniach kompaktowych i elastycznych konstrukcjach mechanicznych, a grubsze tam, gdzie potrzebna jest większa sztywność, wytrzymałość mechaniczna lub odpowiedni przekrój miedzi dla prądów roboczych.
Przed zamówieniem płytki warto jasno opisać, gdzie i w jakich warunkach będzie używana.
Producent powinien wiedzieć, w jakim urządzeniu będzie pracować płytka, jakie obciążenia mechaniczne ją czekają i czy po montażu będzie rozdzielana ręcznie, frezem czy urządzeniem do depanelizacji. Te informacje wpływają zarówno na grubość laminatu, jak i na szerokość ramek technologicznych, liczbę mostków, położenie rowków V oraz minimalne odległości elementów od krawędzi.
Jeżeli zamawiasz kilka typów płytek, warto opisać przeznaczenie każdej z nich oddzielnie. Inny panel będzie optymalny dla małego modułu IoT, inny dla płytki z ciężkimi złączami, a jeszcze inny dla obwodu wielowarstwowego z gęstym montażem SMT. Dobre dopasowanie panelu zmniejsza ryzyko pęknięć, uszkodzenia padów i problemów na linii montażowej.
W projektowaniu panelu liczy się nie tylko liczba płytek w arkuszu, lecz także realne wykorzystanie powierzchni. Do panelu trzeba dodać ramkę technologiczną, znaczniki fiducial, kupony testowe, otwory pozycjonujące i prześwity potrzebne dla frezowania lub nacinania. Dopiero po uwzględnieniu tych elementów można ocenić, czy wybrany format jest naprawdę ekonomiczny.
Wydajność zależy także od metody depanelizacji. Przy V-score odstęp między sąsiednimi płytkami może być mniejszy, ale obrysy muszą tworzyć proste linie nacięcia. Przy tab-routing potrzebne jest miejsce na średnicę frezu oraz mostki technologiczne. Jeżeli elementy znajdują się zbyt blisko krawędzi, trzeba powiększyć odstęp albo zmienić układ panelu.
Dopiero połączenie właściwej grubości laminatu, rozsądnego rozmiaru panelu i odpowiednich prześwitów daje panel, który przejdzie przez produkcję bez zbędnych strat. To szczególnie ważne przy płytkach montowanych automatycznie, ponieważ panel musi być wystarczająco sztywny i powtarzalny wymiarowo dla drukarki pasty, automatu pick-and-place i pieca reflow.
Panel można dostosować do możliwości producenta oraz wymagań projektu. Jeżeli potrzebujesz nietypowego obrysu, specjalnego materiału, cięższej miedzi, kontrolowanej impedancji albo określonego sposobu rozdzielania płytek, warto przekazać te informacje przed wyceną. Zmiany mogą podnieść koszt, ale często zapobiegają znacznie droższym problemom po rozpoczęciu produkcji.
Układ płytek w panelu nie zawsze musi być identyczny, ale mieszanie różnych projektów w jednym panelu wymaga ostrożności. Różne grubości, liczby warstw, wykończenia powierzchni czy wymagania testowe zwykle wykluczają wspólną produkcję. Nawet gdy panel mieszany jest możliwy, producent musi sprawdzić, czy nie pogorszy on jakości i nie utrudni kontroli procesu.

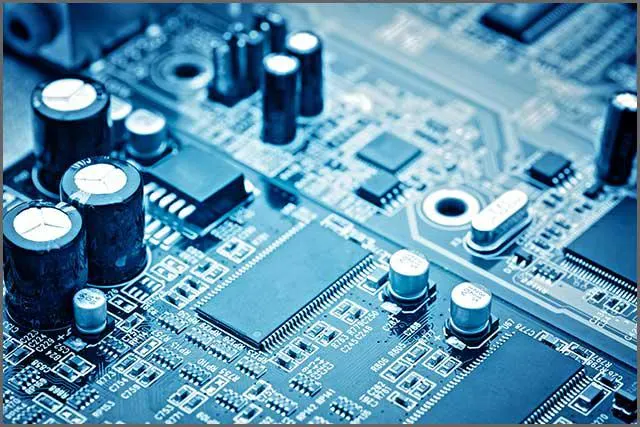

Zdjęcie 2: Standardowy panel PCB
2、Standardowy rozmiar panelu PCB
W produkcji PCB nie istnieje jeden uniwersalny standard pasujący do każdego zakładu i każdego materiału. Często spotyka się jednak formaty robocze takie jak 18 × 24 cale, 16 × 22 cale czy 12 × 18 cali, ponieważ dobrze współpracują z typowymi arkuszami laminatu, maszynami do obróbki i liniami montażowymi.
Liczba płytek mieszczących się w panelu ma bezpośredni wpływ na koszt. Im więcej poprawnie ułożonych obwodów w jednym panelu, tym lepiej rozkłada się koszt przygotowania procesu, testów i obsługi materiału. Nie chodzi jednak o upchnięcie maksymalnej liczby sztuk za wszelką cenę, lecz o osiągnięcie dobrego uzysku bez ryzyka jakościowego.
Przykład pokazuje to najlepiej. Jeżeli w panelu 16 × 22 cale można ułożyć dwie płytki o wymiarach 6 × 9 cali wraz z wymaganymi prześwitami, wykorzystanie materiału może być wysokie. Jeżeli jednak ten sam panel wypełniają tylko dwie mniejsze płytki 6 × 5 cali, duża część laminatu pozostaje odpadem i koszt jednostkowy rośnie.
Dlatego przy doborze panelu trzeba zachować proporcję między rozmiarem arkusza a wymiarami samego projektu. Zbyt duży panel dla małej liczby płytek nie daje oszczędności, a zbyt agresywne zagęszczenie może utrudnić frezowanie, testy elektryczne, montaż albo bezpieczne wyłamywanie płytek po produkcji.

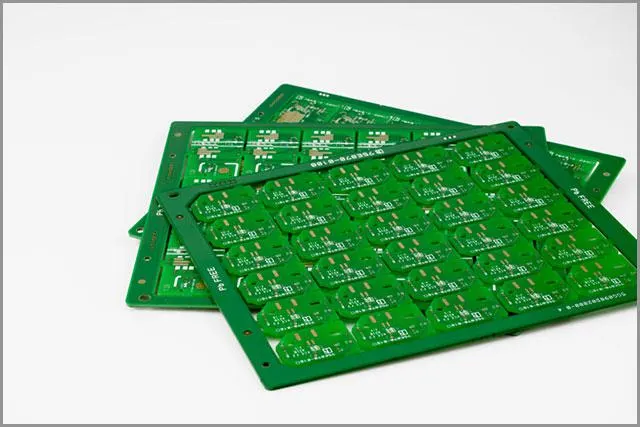

Zdjęcie 4: Standardowy rozmiar panelu PCB
Na wydajność panelu wpływa także wybrana metoda panelizacji. V-score zwykle pozwala lepiej wykorzystać powierzchnię przy prostych płytkach, natomiast tab-routing wymaga dodatkowych odstępów i mostków. Do tego dochodzą ramki technologiczne, znaczniki optyczne dla montażu SMT, punkty testowe i ewentualne kupony kontrolne.
Producenci mogą wykonywać panele o innych wymiarach, jeżeli wymaga tego projekt. Mimo to standardowe formaty są często tańsze, bo pasują do istniejącego przepływu produkcyjnego: magazynowanych laminatów, uchwytów, programów maszyn, transporterów i narzędzi pomiarowych. Im mniej wyjątków w procesie, tym mniejsze ryzyko opóźnień i dopłat.
Standardowy panel również wymaga poprawnej konfiguracji technologicznej.

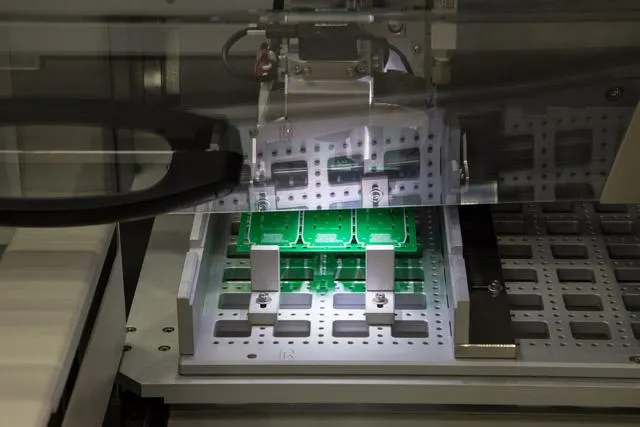

Standardowy panel jest łatwiejszy do skonfigurowania, ponieważ producent zna jego zachowanie w procesie. Wiadomo, jaką ramkę technologiczną zastosować, gdzie umieścić otwory pozycjonujące i jak panel będzie prowadzony przez drukarkę pasty, automat montażowy, piec oraz urządzenia kontrolne.
Małe urządzenia często wymagają małych płytek, ale to nie zawsze oznacza brak panelizacji. Pojedyncza płytka 2 × 2 cale może być wykonana jako osobny obwód, lecz przy montażu SMT zwykle korzystniej jest umieścić wiele kopii w panelu. Panel stabilizuje proces, skraca obsługę i ułatwia automatyczną inspekcję.
Właśnie dlatego warto od początku powiedzieć producentowi, do czego służy projekt i w jakiej liczbie ma być wykonany. Przy prototypie można zaakceptować prostszy panel lub pojedyncze sztuki, natomiast przy produkcji seryjnej dobrze zaprojektowana panelizacja szybko przekłada się na niższy koszt i powtarzalną jakość.
3、Rozmiar panelu produkcyjnego PCB
Gdy projekt trafia do produkcji, standardowy rozmiar panelu pomaga przyspieszyć przygotowanie technologiczne. Dwie najczęstsze metody panelizacji, czyli V-score i tab-routing, inaczej reagują na wymiary płytki, rozmieszczenie elementów i wymagane odstępy. Dlatego ten sam obwód może mieć kilka poprawnych wariantów panelu, ale tylko jeden z nich będzie najbardziej opłacalny.
Dla panelu 18 × 24 cale typowa ramka technologiczna może mieć około pół cala, choć rzeczywista wartość zależy od wyposażenia producenta i procesu montażu. Przy płytkach wielowarstwowych, ciężkich panelach albo projektach wymagających dodatkowych kuponów kontrolnych potrzebny zapas miejsca może być większy.
Znaczniki, ramki i prześwity technologiczne zajmują realną część panelu PCB.
W panelu 18 × 12 cali obszar roboczy rzędu 16 × 10 cali może zostać przeznaczony na płytki, a pozostała część na ramki, znaczniki i mocowanie. Nie jest to sztywna reguła, lecz dobry przykład pokazujący, że nominalny wymiar panelu nie jest tym samym co powierzchnia dostępna wyłącznie pod obwody.
Niezależnie od metody panelizacji potrzebne są odstępy od krawędzi, prześwit dla frezu lub linii nacięcia, miejsce na mostki oraz elementy pomocnicze procesu. Jeżeli w jednym panelu znajdują się identyczne płytki, przygotowanie jest szybsze i tańsze. Gdy w panelu mają znaleźć się różne projekty, rośnie liczba ograniczeń i kontroli, które trzeba wykonać przed uruchomieniem produkcji.
Panel mieszany bywa użyteczny przy prototypach, ale w produkcji seryjnej wymaga doświadczenia. Różne obrysy, różna gęstość miedzi i odmienne rozmieszczenie komponentów mogą powodować nierównomierne naprężenia, odkształcenia lub problemy z profilem lutowania. Dlatego takie rozwiązanie powinno być zatwierdzane przez inżyniera procesu, a nie traktowane jako prosty sposób na oszczędność materiału.
Automatyzacja najlepiej działa wtedy, gdy panel jest powtarzalny. Identyczne płytki w standardowym formacie łatwo prowadzić przez kolejne operacje, a pozycje fiduciali, otworów i ramek można zaprogramować bez nietypowych obejść. Przy panelach niestandardowych część decyzji trzeba podjąć ręcznie, dlatego rośnie znaczenie doświadczenia producenta.
Jeżeli chcesz ograniczyć koszt PCB, zacznij od przekazania kompletnych danych: Gerberów, plików wierceń, rysunku obrysu, informacji o grubości, miedzi, wykończeniu powierzchni i wymaganiach montażowych. Na tej podstawie producent może zaproponować panel, który dobrze wykorzystuje materiał i nie tworzy problemów w kolejnych etapach.
Najczęstszą przyczyną dopłat nie jest sam fakt, że płytka ma nietypowy wymiar, lecz to, że nietypowy wymiar wymusza dodatkową obsługę: specjalny panel, ręczne rozdzielanie, większe ramki, trudniejsze testy albo niższy uzysk. Im wcześniej takie kwestie zostaną omówione, tym łatwiej skorygować projekt bez kosztownego przeprojektowania.
Co zrobić, gdy projekt ma nietypowe wymagania?
Czy nietypowy projekt zawsze musi być drogi? Nie. Koszt zależy od tego, czy producent może dobrać panel i proces w sposób zgodny z wymaganiami płytki. Czasem wystarczy zmienić orientację obwodu w panelu, dodać mostki w innych miejscach albo zwiększyć odstęp od krawędzi, aby poprawić uzysk i uniknąć ręcznych operacji.
Oszczędność miejsca w panelu jest ważna, ale nie powinna być jedynym celem. Jeżeli płytka ma złącza przy krawędzi, delikatne obszary z cienkimi ścieżkami albo elementy blisko linii rozdzielania, zbyt ciasny panel może spowodować pęknięcia laminatu, wyrwanie padów lub uszkodzenie komponentów. W takim przypadku lepiej poświęcić kilka milimetrów materiału niż ryzykować odrzuty.
Dobór panelu produkcyjnego najlepiej wykonać wspólnie z producentem. Inżynierowie procesu znają ograniczenia własnych maszyn, minimalne szerokości ramek, preferowane średnice frezów, wymagania dla V-score oraz tolerancje, które trzeba zachować przy danym materiale i liczbie warstw.
Jeżeli wybierzesz doświadczonego producenta PCB, takiego jak OurPCB, otrzymasz rekomendację panelu dopasowaną do projektu, a nie przypadkowy wymiar arkusza. Sprawdzimy odstępy między płytkami, odległość od krawędzi panelu, miejsca mostków technologicznych i sposób bezpiecznego rozdzielania gotowych obwodów.
Jeżeli firma produkująca PCB nie potrafi wyjaśnić, dlaczego proponuje dany panel, warto zachować ostrożność. Dobry producent powinien jasno wskazać, jak panel wpływa na koszt, uzysk, montaż, testowanie i ryzyko uszkodzeń. To szczególnie ważne wtedy, gdy wymiary płytki znacząco odbiegają od typowych formatów.
Aby ograniczyć uszkodzenia w trakcie produkcji, panel musi wspierać wszystkie wrażliwe obszary płytki. Dotyczy to narożników, długich wąskich fragmentów, miejsc z dużą koncentracją otworów oraz obszarów blisko ciężkich komponentów. Dobrze zaprojektowany panel chroni PCB także na zautomatyzowanej linii o dużej wydajności.
4、Wniosek
Rozmiar panelu PCB ma bezpośredni wpływ na koszt, jakość i powtarzalność produkcji. Dobrze dobrany panel poprawia wykorzystanie laminatu, ułatwia montaż, pozwala bezpiecznie rozdzielić płytki i ogranicza liczbę odrzutów. Źle dobrany panel może natomiast wygenerować dopłaty, opóźnienia i problemy mechaniczne, których nie widać na samym schemacie elektrycznym.
Nawet poprawnie zaprojektowana płytka wymaga właściwego przygotowania do produkcji. Liczą się nie tylko wymiary obwodu, ale też grubość laminatu, metoda panelizacji, odstępy od krawędzi, znaczniki dla montażu, wymagania testowe i sposób depanelizacji. Bez tych danych trudno zagwarantować optymalny koszt oraz stabilny wynik.
Dlatego wybór producenta ma kluczowe znaczenie dla jakości gotowej płytki.
Przy wyborze partnera zwróć uwagę nie tylko na cenę, ale także na terminowość, komunikację techniczną, kontrolę jakości i gotowość do wykonania analizy DFM. Producent powinien potrafić doradzić, jaki panel będzie najlepszy dla Twojego projektu, a nie tylko przyjąć pliki bez komentarza.
OurPCB wspiera klientów w produkcji i montażu płytek PCB od prototypów po serie produkcyjne. Pomagamy dobrać panelizację, sprawdzamy pliki produkcyjne i wskazujemy ryzyka, które mogą wpłynąć na koszt albo jakość wykonania.
Niezależnie od tego, czy potrzebujesz pojedynczych prototypów, czy większej serii, prześlij nam pliki Gerber, BOM i wymagania technologiczne. Obowiązuje nasza obietnica: wycena w 12 godzin roboczych. Doradzimy też, jaki rozmiar panelu PCB będzie najrozsądniejszy dla Twojego projektu.
