Aluminiowe PCB to płytki drukowane, w których aluminiowe podłoże podpiera obwód i rozprowadza ciepło, a cienka warstwa dielektryka oddziela je elektrycznie od miedzi. Stosuje się je przede wszystkim w oświetleniu LED, zasilaczach, sterownikach silników i przetwornicach mocy. O skuteczności chłodzenia decyduje cała droga przepływu ciepła: od elementu, przez płytkę, aż do otoczenia. Samo zastosowanie aluminium nie gwarantuje bezpiecznej temperatury pracy.

Czym są aluminiowe PCB i kiedy warto je stosować?

Oznaczenie IMS odnosi się do izolowanego podłoża metalowego. Aluminium jest jednym z materiałów stosowanych w takich konstrukcjach, dlatego nie każda płytka IMS musi być aluminiowa. Podobnie określenie PCB z rdzeniem metalowym obejmuje szerszą grupę rozwiązań. W typowej jednostronnej płytce aluminiowej metal znajduje się pod warstwą izolacyjną, a nie między dwiema warstwami obwodu.

Wybór IMS warto rozważyć, gdy elementy wydzielają dużo ciepła na niewielkiej powierzchni, a płytkę można połączyć cieplnie z radiatorem lub obudową. Przy rozbudowanych połączeniach sygnałowych i małych stratach mocy ważniejsze mogą okazać się zalety zwykłego laminatu FR-4. Dobór technologii zaczyna się więc od strat mocy, dopuszczalnej temperatury elementów i dostępnej przestrzeni na chłodzenie.

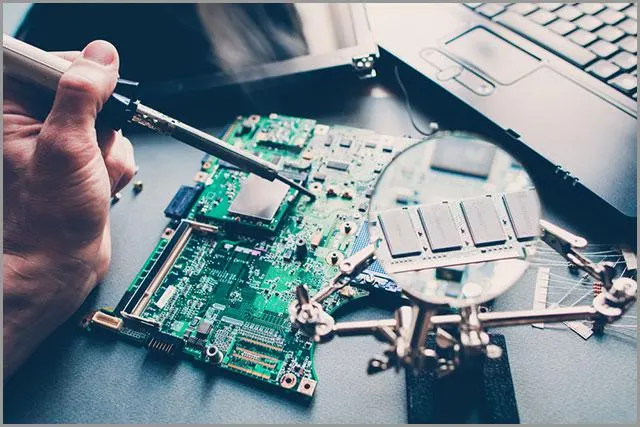

Zbliżenie na płytkę drukowaną IMS

Budowa aluminiowej płytki PCB: warstwy i ich zadania

Podstawowa konstrukcja ma trzy warstwy: miedź obwodową, dielektryk i aluminium. Na spodzie może występować dodatkowa powłoka ochronna. Nie należy utożsamiać jej z podłożem ani zakładać, że jest obowiązkową warstwą każdego laminatu. Poniższe zakresy są orientacyjne; konkretne grubości trzeba sprawdzić w karcie katalogowej wybranego materiału.

Warstwa, od góryOrientacyjna grubośćFunkcja i znaczenie w projekcie
Miedź obwodowa35–105 µm, odpowiadające w przybliżeniu 1–3 ozTworzy ścieżki i pola lutownicze; przewodzi prąd oraz rozprowadza ciepło w płaszczyźnie obwodu.
DielektrykKilkadziesiąt do około 150 µmIzoluje elektrycznie miedź od aluminium i przekazuje ciepło do podłoża.
Podłoże aluminiowe1,0–3,0 mm; popularna wartość to 1,5 mmZapewnia podparcie mechaniczne i rozprowadza ciepło na większą powierzchnię.
Opcjonalna powłoka ochronna spoduZależna od wykonaniaChroni powierzchnię; jej obecność i wpływ na kontakt cieplny należy ustalić w dokumentacji.

Grubość miedzi dobiera się do prądu, geometrii ścieżek i dopuszczalnego nagrzewania. Aluminiowe podłoże nie jest automatycznie częścią obwodu elektrycznego i nie zastępuje ścieżek zasilających. Z kolei grubsza płyta aluminiowa zmienia sztywność, masę i sposób rozprowadzania ciepła, ale nie usuwa ograniczenia wynikającego z dielektryka.

W dokumentacji dla producenta płytek drukowanych warto podać konkretny laminat albo zestaw wymaganych parametrów. Sam zapis „PCB aluminiowe” nie określa przewodności cieplnej, grubości izolacji ani jej wytrzymałości napięciowej. Dwa materiały o podobnym wyglądzie mogą wymagać odmiennej oceny cieplnej i elektrycznej.

Rodzaje aluminiowych PCB i ograniczenia konstrukcji

Płytki jednostronne i wielowarstwowe

Najczęściej spotyka się jedną warstwę obwodu i montaż elementów po jednej stronie. Spód pozostaje dostępny do połączenia z radiatorem. Taka budowa sprzyja prostym modułom LED oraz obwodom mocy, lecz ogranicza swobodę prowadzenia połączeń. Wielowarstwowe IMS są mniej typowe i droższe; wymagają uzgodnienia układu warstw oraz połączeń między nimi.

Konstrukcje z otworami i przelotkami

Otwór montażowy nie pełni tej samej funkcji co metalizowana przelotka. Jeżeli przelotka przechodzi przez aluminium, jej metalizacja wymaga izolacji od rdzenia. Nie można bez zmian przenieść rozwiązania z FR-4. Trzeba określić izolację, odstępy od miedzi i sposób wykonania otworów oraz uwzględnić metalowe elementy mocujące.

Warianty o podwyższonej przewodności cieplnej

O właściwościach takiego wariantu decyduje między innymi dielektryk. Sama nazwa żywicy nie wystarcza do oceny materiału: liczy się skład całej warstwy, jej grubość i parametry podane przez dostawcę. Porównanie laminatów powinno uwzględniać jednocześnie przewodność cieplną oraz wymagania dotyczące izolacji elektrycznej.

Gięcie i praca przy wysokich częstotliwościach

Typowej sztywnej płytki IMS nie należy traktować jak elastycznej płytki drukowanej. Gięcie wymaga konstrukcji przeznaczonej do formowania i warunków określonych przez dostawcę; możliwość jednorazowego nadania kształtu nie oznacza odporności na wielokrotne zginanie. Również przy wysokich częstotliwościach aluminium nie przesądza o przydatności płytki. Potrzebne są dane elektryczne dielektryka oraz analiza geometrii połączeń.

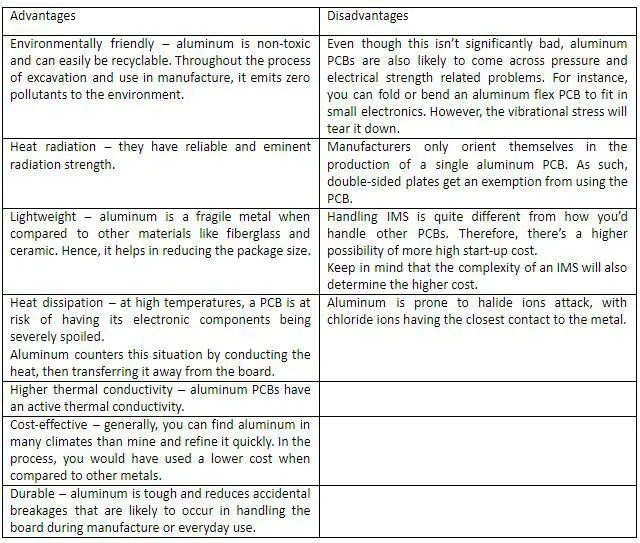

Zalety i wady aluminiowych płytek drukowanych

Największą zaletą IMS jest możliwość połączenia obwodu z metalowym podłożem przez cienką izolację przewodzącą ciepło. Korzyść trzeba jednak oceniać w gotowym urządzeniu. Słaby kontakt z radiatorem albo niedostateczne oddawanie ciepła do powietrza mogą ograniczyć efekt zastosowania takiej płytki.

ObszarZaletaOgraniczenie
ChłodzenieAluminium rozprowadza ciepło i umożliwia przekazanie go do radiatora.Dielektryk oraz styk z radiatorem nadal wprowadzają rezystancję cieplną.
MechanikaMetalowe podłoże podpiera elementy i obwód.Rozszerzalność materiałów i sposób mocowania wpływają na naprężenia.
Rozmieszczenie połączeńJedna warstwa wystarcza w wielu prostych modułach.Złożone obwody mogą wymagać droższej konstrukcji wielowarstwowej.
Izolacja elektrycznaDielektryk oddziela miedź od przewodzącego podłoża.Wymaga doboru do napięć i warunków pracy oraz odpowiedniej weryfikacji.

Nie ma podstaw, aby każdej płytce aluminiowej przypisywać większą trwałość lub niższy koszt niż FR-4. Wynik zależy od projektu, materiału, montażu i warunków użytkowania. Podobnie IMS nie jest uniwersalnym zamiennikiem podłoży ceramicznych: porównanie musi obejmować wymagania całego urządzenia.

Parametry cieplne i przykład obliczeniowy

Przewodność cieplna dielektryka IMS wynosi orientacyjnie około 1–3 W/(m·K), a w odmianach o podwyższonej przewodności może sięgać około 8 W/(m·K). Dla FR-4 orientacyjny zakres to około 0,3–0,4 W/(m·K). Są to właściwości materiałów, a nie gotowych układów chłodzenia. Przy porównaniu trzeba sprawdzić kartę katalogową, kierunek przewodzenia oraz metodę wyznaczania parametru.

W uproszczonym modelu jednowymiarowego przepływu ciepła rezystancję cieplną jednorodnej warstwy opisuje zależność R = t/(k·A), gdzie t oznacza grubość w metrach, k — przewodność cieplną, a A — pole przekroju przepływu ciepła w metrach kwadratowych. Cieńsza warstwa i większa powierzchnia zmniejszają rezystancję, lecz grubość izolacji musi również spełniać wymagania elektryczne.

Założenia przykładu: dielektryk ma grubość t = 100 µm = 100·10⁻⁶ m i przewodność k = 2 W/(m·K). Przyjmujemy równomierny przepływ ciepła przez powierzchnię A = 1 cm² = 1·10⁻⁴ m². Dioda LED wydziela 3 W ciepła, które w tym modelu w całości przepływa przez rozpatrywaną warstwę.

R = (100·10⁻⁶)/(2·10⁻⁴) = 0,5 K/W.

Różnica temperatur między stronami dielektryka wynosi zatem ΔT = P·R = 3·0,5 = 1,5 K. Jest to wynik obliczenia dla przyjętych założeń, a nie pomiar. Moc tracona jako ciepło nie jest tożsama z mocą elektryczną pobieraną przez LED, ponieważ część energii opuszcza diodę jako światło.

Wynik dotyczy wyłącznie dielektryka. Pomija rezystancję cieplną wewnątrz obudowy LED, warstwę lutowia, rozpływ ciepła w miedzi i aluminium, połączenie z radiatorem oraz oddawanie ciepła do otoczenia. Rzeczywiste pole przepływu nie musi odpowiadać powierzchni całej płytki. Na podstawie tych 1,5 K nie można wyznaczyć temperatury złącza LED ani zrezygnować z dalszej analizy.

Rozszerzalność cieplna, stabilność wymiarowa i izolacja

Orientacyjne współczynniki liniowej rozszerzalności cieplnej wynoszą około 23·10⁻⁶/K dla aluminium, 17·10⁻⁶/K dla miedzi i 14–17·10⁻⁶/K dla FR-4 w płaszczyźnie płytki. Szczegółowe wartości zależą od materiału i zakresu temperatur. Aluminium nie pozostaje więc wymiarowo niezmienne podczas nagrzewania.

Różnice rozszerzalności powodują naprężenia w lutowiu podczas cykli nagrzewania i chłodzenia. Szczególnej uwagi wymagają duże elementy oraz obudowy ceramiczne. Należy uwzględnić zalecenia producenta elementu dotyczące pól lutowniczych, warunki pracy i sposób mocowania płytki. Sztywność podłoża nie oznacza automatycznie większej odporności wszystkich połączeń lutowanych.

Wytrzymałość napięciowa dielektryka zależy od jego grubości i składu. W kartach laminatów można spotkać orientacyjne wartości rzędu kilku kilowoltów napięcia przemiennego przy typowych grubościach. Parametr próby nie jest jednak dopuszczalnym napięciem ciągłej pracy urządzenia. Znaczenie mają również czas próby, geometria izolacji, otwory, krawędzie oraz warunki środowiskowe.

Zakres wymaganej próby wytrzymałości elektrycznej należy ustalić według zastosowania i właściwej normy bezpieczeństwa wyrobu. Nie wolno wyprowadzać go wyłącznie z ogólnego opisu laminatu. Należy też rozstrzygnąć, jaki potencjał ma aluminiowe podłoże i czy jego kontakt z obudową jest zgodny z przyjętą koncepcją ochrony elektrycznej.

Zastosowania i sposób porównania z FR-4

W oświetleniu LED płytka aluminiowa odbiera ciepło z pól lutowniczych diod i przekazuje je dalej do konstrukcji oprawy. W zasilaczach, przetwornicach mocy i sterownikach silników może pełnić podobną funkcję pod elementami mocy. W każdym z tych zastosowań należy sprawdzić straty cieplne, temperaturę otoczenia, warunki chłodzenia i wymagania izolacyjne.

Propozycja badania, bez wyników: porównaj moduł LED na IMS z odpowiednikiem na FR-4 przy tej samej mocy traconej. Zachowaj porównywalne rozmieszczenie elementów i miedzi, sposób mocowania, radiator, materiał połączenia cieplnego oraz przepływ powietrza. Zapisz różnice konstrukcyjne, których nie da się wyeliminować, ponieważ wpływają na interpretację porównania.

Termoparę można umieścić przy polu lutowniczym LED. Taki odczyt opisuje temperaturę miejsca pomiaru, a nie bezpośrednio złącza półprzewodnikowego. Temperaturę obudowy lub złącza należy wyznaczać metodą zgodną z dokumentacją diody, z uwzględnieniem jej ograniczeń. Zanotuj temperaturę otoczenia, prąd i napięcie zasilania, sposób ustalenia mocy traconej, położenie czujnika oraz czas do ustalenia temperatury. Dopiero udokumentowane warunki pozwalają ocenić znaczenie wyników.

Produkcja, montaż i przechowywanie

Grubsza miedź wpływa na trawienie i możliwą geometrię ścieżek oraz odstępów. Zwiększa także wysokość stopnia między obszarem miedzianym a odsłoniętym dielektrykiem, co trzeba uwzględnić przy nakładaniu maski lutowniczej. Zamiast zakładać uniwersalne wartości minimalne, należy uzgodnić parametry dla konkretnej grubości miedzi i konstrukcji laminatu.

Obróbka aluminium wymaga kontroli krawędzi i zadziorów. Dokumentacja powinna jednoznacznie rozróżniać otwory montażowe od połączeń elektrycznych oraz określać wymagane odstępy. Przed zamówieniem warto ustalić wymagania technologiczne wykonania PCB dla danego projektu, w tym tolerancje obrysu, otworów i płaskości powierzchni stykającej się z radiatorem.

Podczas lutowania metalowe podłoże zmienia rozkład temperatur i odbiór ciepła z pól lutowniczych. Profil procesu należy dobrać do całego zespołu, pasty lutowniczej i ograniczeń elementów. Skuteczność chłodzenia w gotowym urządzeniu nie zwalnia z kontroli temperatur podczas montażu.

Płytki należy przechowywać w warunkach zalecanych przez dostawcę, chroniąc je przed wilgocią, zanieczyszczeniem i uszkodzeniami powierzchni. Dopuszczalny czas składowania zależy między innymi od wykończenia pól i opakowania. Nie istnieje jeden uniwersalny termin zużycia wszystkich IMS po rozpakowaniu; ewentualne suszenie również powinno wynikać z dokumentacji.

Lista kontrolna przed zamówieniem aluminiowej PCB

  • Bilans cieplny: określ moc wydzielaną w postaci ciepła, temperaturę otoczenia oraz dopuszczalne temperatury elementów.
  • Laminat: sprawdź grubości warstw, przewodność cieplną i warunki podanych parametrów w karcie katalogowej.
  • Izolacja: ustal napięcia robocze, odstępy, izolowanie otworów i wymagane próby według normy wyrobu.
  • Mechanika: uwzględnij rozszerzalność cieplną, mocowanie, płaskość i kontakt z radiatorem.
  • Obwód: potwierdź, czy wystarczy jedna warstwa i jednostronny montaż, oraz uzgodnij nietypowe przelotki.
  • Weryfikacja: zaplanuj pomiary temperatury z zapisanymi warunkami; oddziel temperaturę czujnika od temperatury złącza.

Podsumowanie

Aluminiowe PCB pomagają odprowadzać ciepło z LED i układów mocy, ale wymagają doboru dielektryka, poprawnej izolacji i skutecznego połączenia z otoczeniem. Porównuj konkretne laminaty, uwzględniaj naprężenia cieplne i sprawdzaj gotowy zespół. Proste obliczenie warstwy jest dobrym początkiem analizy, lecz nie zastępuje oceny całej drogi cieplnej.
