Aby zamówić niestandardową wiązkę przewodów lub zespół kablowy, przygotuj schemat połączeń, rysunek z długościami i tolerancjami, wykaz materiałów oraz wymagania środowiskowe i odbiorowe. Podaj też wielkość zamówienia i zapotrzebowanie roczne. Samo zdjęcie nie określa materiałów, numeracji styków ani sposobu odbioru.
Zakres wiązek przewodów na zamówienie opisuj przez funkcję i wymagania.
Dane do zapytania ofertowego
| Dane | Co przekazać wykonawcy? |
|---|---|
| Rysunek i schemat połączeń | Przebieg i odgałęzienia wiązki oraz netlistę: wykaz połączeń od styku do styku. Wskazać widoki złączy, numerację, mostki, ekrany i styki niepodłączone. |
| Liczba sztuk i wolumen roczny | Liczbę prototypów, wielkość partii, zapotrzebowanie roczne i harmonogram dostaw. Rozróżnić prognozę od zobowiązania zakupowego. |

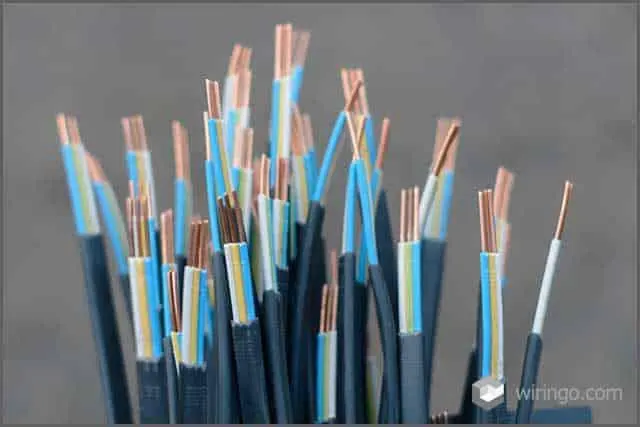

| Przewody | Numer katalogowy lub specyfikację: przekrój/AWG, materiał i budowę żyły, izolację, kolory, napięcie znamionowe, średnicę zewnętrzną i wymagania temperaturowe. |
| Długości z tolerancją | Wymiary trasy, odgałęzień, końców i osłon z bazami pomiarowymi; „±X mm wg rysunku” — wartość X określa klient. |
| Terminale i obudowy | Numery katalogowe producenta złączy dla terminali, czyli styków zaciskanych, obudów, blokad i części współpracujących; pokrycie styków i obsadzenie komór. |
| Uszczelnienia | Uszczelki przewodowe i obudowy oraz zaślepki pustych komór, dopasowane do średnic izolacji; wymagany stan złącza podczas badania szczelności. |
| Osłony | Rurki, oploty, taśmy i przepusty: materiał, wymiary, położenie i zakończenia. Określić ochronę przed ścieraniem, temperaturą i chemikaliami. |
| Warunki pracy | Temperaturę, wilgoć, sól, oleje, gazy, drgania, wstrząsy i ruch, jeśli występują; czas narażenia oraz wymagane badania. |
| Znakowanie | Treść i położenie etykiet, oznaczenia przewodów, złączy, wyrobu i rewizji; wymaganą czytelność oraz odporność oznaczeń. |
| Pakowanie | Sposób zwijania, ochronę styków, rozdzielenie sztuk i etykiety opakowań. Uwzględnić ochronę przed zgnieceniem i niedopuszczalnym zagięciem. |
| Wymagania testowe | Ciągłość i zwarcia każdej sztuki, wymagane próby napięciowe, kontrole zaciskania, progi przyjęcia i postępowanie po naprawie. |
| Dokumentacja | Raport z testów, śledzenie partii materiałów i klasę IPC/WHMA-A-620. Uzgodnić powiązanie wyników ze sztuką lub partią oraz przechowywanie zapisów. |
Dodaj wykaz materiałów z ilościami i zasadą zatwierdzania zamienników. Oddziel cenę wyrobu od przygotowania oprzyrządowania, programu testowego i dokumentacji, aby porównywać oferty na ten sam zakres montażu kabli.
Schemat połączeń, długości i dobór złączy
Widok od strony przewodów jest lustrzanym odbiciem widoku od strony łączenia. Oznacz kierunek patrzenia, zatrzask i numerację według dokumentacji producenta. Sprawdź także orientację złącza w dokumentacji montażu PCB, jeśli wiązka łączy się z płytką.
Wskaż, czy długość mierzy się między czołami obudów, wyjściami przewodów czy osiami rozgałęzień. Długość cięcia nie jest automatycznie długością gotowego zespołu. Zapis „±X mm wg rysunku” wymaga podania wartości X przez klienta. Uzgodnij ułożenie podczas pomiaru, bez niekontrolowanego naciągania.
Przekrój przewodu: przeliczenie AWG na mm²
Większy numer AWG oznacza mniejszy przekrój. Dla numeru n średnica nominalna równoważnego pełnego przewodnika wynosi d = 0,127 · 92((36 − n)/39) mm, a pole A = π · d² / 4. Stałe definiują skalę AWG. Tabela podaje zaokrąglone przekroje nominalne.
| Rozmiar AWG | Przekrój nominalny A [mm²] |
|---|---|
| 24 | ≈ 0,205 |
| 22 | ≈ 0,326 |
| 20 | ≈ 0,518 |
| 18 | ≈ 0,823 |
| 16 | ≈ 1,31 |
Założenia (przykład hipotetyczny): przewodnik ma nominalny rozmiar AWG 18; model pomija tolerancje wykonania. Podstawienie daje d = 0,127 · 92((36 − 18)/39) mm ≈ 1,02369 mm, następnie A = π · (1,02369 mm)² / 4 ≈ 0,82305 mm², czyli po zaokrągleniu około 0,823 mm².
Wynik nie określa średnicy przewodu z izolacją, średnicy linki z przestrzeniami między drucikami ani dopuszczalnego prądu. Wymiary do doboru terminala i uszczelki należy pobrać z kart katalogowych.
Spadek napięcia w przewodzie zasilającym i powrotnym
Rezystancja przewodnika wynosi R = ρ · L / A, gdzie ρ oznacza rezystywność, L długość, a A przekrój metalu. Orientacyjnie dla miedzi przy 20°C: ρCu ≈ 0,0172 Ω·mm²/m. Dla konkretnego wyrobu lepiej wykorzystać graniczną rezystancję jednostkową z karty przewodu, uwzględniającą jego wykonanie.
Spadek napięcia wynosi ΔU = I · Rcałkowita. Dla jednakowych żył zasilającej i powrotnej, każdej o długości L: Rprzewodów = ρ · (2 · L) / A. Czynnik 2 uwzględnia drogę do odbiornika i powrót. Do rezystancji całkowitej dodaj styki, zaciski i inne połączenia szeregowe. Odcinki o różnych przekrojach lub długościach oblicz osobno i zsumuj.
Przykład obliczeniowy dla zasilania prądem stałym
Założenia (przykład hipotetyczny): napięcie źródła wynosi 24 V, prąd odbiornika 2 A, odległość od źródła do odbiornika 3 m. Powrót ma taką samą długość. Obie żyły są miedziane, mają nominalny przekrój 0,823 mm² i temperaturę 20°C. Model pomija rezystancje styków oraz nagrzewanie, więc Rcałkowita jest w nim równa rezystancji przewodów.
- Długość pętli: 2 · L = 2 · 3 m = 6 m.
- Rezystancja: R = (0,0172 Ω·mm²/m · 6 m) / 0,823 mm² ≈ 0,1254 Ω.
- Spadek napięcia: ΔU = 2 A · 0,1254 Ω ≈ 0,2508 V.
- Napięcie na odbiorniku: U = 24 V − 0,2508 V ≈ 23,7492 V, czyli orientacyjnie 23,75 V dla przyjętych założeń.
Wynik nie potwierdza dopuszczalnego prądu ani poprawnego rozruchu odbiornika. Pomija prądy chwilowe, tolerancję źródła, dodatkowe złącza i zmiany temperatury. Rezystancja miedzi rośnie wraz z temperaturą; dane do korekty przyjmij z dokumentacji materiału lub przewodu.
Obciążalność prądowa jest odrębnym ograniczeniem. Zależy od izolacji, temperatury otoczenia, liczby obciążonych żył i ułożenia w wiązce. Przyjmij ją z danych producenta przewodu dla właściwych warunków i sprawdź ograniczenia złącza. Mały spadek napięcia nie wyklucza nadmiernego nagrzewania.
Środowisko pracy: sól, wstrząsy, oleje i gazy
Wilgoć i sól
Rozróżnij słoną mgłę, rozbryzgi i zanurzenie. Podaj czas, temperaturę oraz ciśnienie, jeśli dotyczy instalacji. Odporna powłoka kabla nie zapewnia szczelności zakończeń: sprawdź uszczelki, zaślepki, przepusty i możliwość przemieszczania się wilgoci wzdłuż przewodu.
Określ stan zespołu podczas badania, w tym połączenie i zabezpieczenie złączy. Wyrób katalogowy ani wykonany na zamówienie nie jest automatycznie odporny na słoną wodę; potwierdzenie musi odpowiadać zadanym warunkom.
Drgania, wstrząsy i ruch
Określ mocowania, swobodne odcinki, kierunek ruchu, ostre krawędzie i promienie gięcia według dokumentacji przewodu. Styki nie powinny przenosić obciążeń wiązki. Dobierz odciążenia i osłony przeciwścierne; zbyt mocno zaciśnięta opaska może uszkodzić izolację.

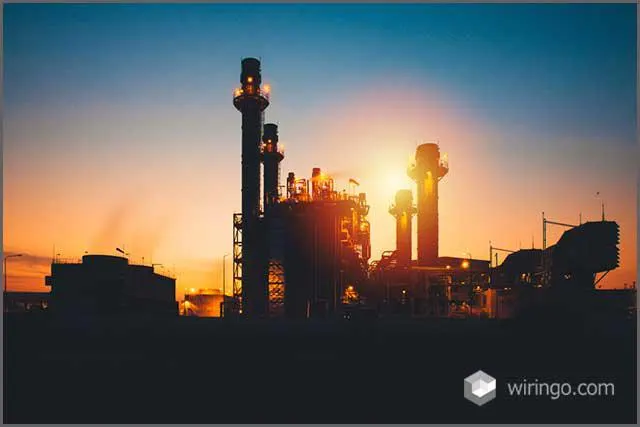

Oleje, paliwa i gazy procesowe
W przemyśle naftowym i gazowym podaj konkretne substancje, stężenie, temperaturę oraz czas i sposób kontaktu. Hasło „odporny na olej” może nie obejmować danego paliwa, smaru czy środka czyszczącego. Sprawdź osobno izolację, uszczelki, osłony i oznaczenia.
Niedopasowany materiał może pęcznieć, twardnieć lub tracić elastyczność. Dobór oprzyj na danych producenta. Jeśli występuje zagrożenie wybuchem, potrzebna jest odrębna ocena całego rozwiązania; odporność chemiczna kabla nie rozstrzyga dopuszczalności zastosowania.
Testy i kryteria odbioru wiązki
W zamówieniu wskaż wydanie i klasę IPC/WHMA-A-620 oraz kryteria przyjęcia. Norma nie zastępuje schematu połączeń, karty aplikacyjnej terminala ani parametrów prób. Odbiór produkcyjny i potwierdzenie odporności konstrukcji na środowisko pracy to różne zadania.
| Kontrola | Wymaganie w zamówieniu | Granica oceny |
|---|---|---|
| Ciągłość i zwarcia | Test 100% elektryczny: każda sztuka sprawdzana według netlisty pod kątem połączeń i niepożądanych zwarć. Uzgodnić progi rezystancji. | Nie potwierdza wytrzymałości mechanicznej ani nagrzewania pod obciążeniem. |
| Wytrzymałość napięciowa | Klient podaje napięcie, jego rodzaj, czas, prąd upływu i badane obwody, zgodnie z ograniczeniami komponentów. | Nie rozstrzyga trwałości izolacji ani dowolnego napięcia pracy. |
| Siła wyrywania terminala | Siła, metoda i przygotowanie próbki według specyfikacji producenta terminala; uzgodniony plan próbkowania. | Próba niszcząca; wynik próbki nie opisuje każdej sztuki. |
| Wysokość zaciskania | Wartość i tolerancja według karty aplikacyjnej terminala dla przewodu i narzędzia; ustalona częstotliwość kontroli. | Nie zastępuje kontroli żył, izolacji i uformowania zacisku. |
| Oględziny i wymiary | Rysunek, blokowanie styków, uszczelki, osłony i etykiety; kryteria przyjęcia według wskazanej klasy IPC/WHMA-A-620. | Nie zastępuje testu elektrycznego ani próby szczelności. |
Próbę napięciową dostosuj do ograniczeń elektroniki, jeśli jest częścią zespołu. Raport powinien identyfikować wyrób, rewizję i wynik. Po naprawie powtórz uzgodnioną kontrolę, w tym test połączeń.
Typowe przyczyny zwrotów i rozbieżności przy odbiorze
- Niejasne tolerancje długości: pomiar między różnymi punktami lub w innym ułożeniu. Określ bazy i metodę kontroli.
- Brak numerów złączy: podobna część różni się blokadą albo zakresem przewodów. Podaj pełne numery i zatwierdzaj zamienniki.
- Brak warunków środowiskowych: materiał dobrano bez uwzględnienia oleju lub wody. Opisz rzeczywiste narażenie.
- Błędna numeracja: pomylono stronę widoku lub rewizję schematu. Zatwierdź wspólny zestaw danych.
- Nieczytelne oznaczenia: etykieta znika pod osłoną lub nie identyfikuje odgałęzienia. Sprawdź położenie w urządzeniu.
Próbkę sprawdź w docelowej obudowie, także pod kątem mocowania, luzu i serwisu. Zatwierdzone zmiany wprowadź do dokumentacji.
Co sprawdzić przed zleceniem/wdrożeniem
- Zgodna rewizja rysunku, netlisty i wykazu materiałów; jednoznaczne widoki złączy.
- Pełne numery terminali, obudów, blokad, uszczelek i części współpracujących.
- Przekrój, izolacja, kolory, napięcie znamionowe i warunki pracy przewodów.
- Bazy pomiarowe i tolerancje „±X mm wg rysunku” z wartościami X określonymi przez klienta.
- Spadek napięcia z drogą powrotną i stykami; osobno sprawdzona obciążalność prądowa.
- Opis narażenia na sól, wilgoć, ruch, drgania, wstrząsy, oleje i gazy.
- Test elektryczny każdej sztuki, parametry próby napięciowej i kontrola zaciskania.
- Klasa IPC/WHMA-A-620, raport, śledzenie partii i zasady zatwierdzania zmian.
- Liczba sztuk, wolumen roczny, pakowanie, znakowanie i sprawdzona możliwość montażu oraz serwisu.
Czego ten artykuł nie rozstrzyga: dopuszczalny prąd, temperatura, napięcie próby, siła wyrywania, wysokość zacisku i odporność środowiskowa zależą od komponentów oraz warunków pracy. Wartości należy pobrać z dokumentacji producentów i uzgodnić z wykonawcą. Obliczenia nie zastępują sprawdzenia gotowego zespołu.
