Terminator koncentryczny jest potrzebny wtedy, gdy koniec linii lub niewykorzystany port ma stanowić dopasowane obciążenie. Dobiera się go do impedancji toru: nominalnie 50 Ω albo 75 Ω, oraz do złącza, pasma i mocy. Zamienia przyjętą energię sygnału w ciepło i ogranicza odbicia. Konieczność zakończenia wynika z funkcji portu i instrukcji urządzenia. Osłona przeciwpyłowa nie zastępuje obciążenia rezystancyjnego.
Jak działa terminator i kiedy jest potrzebny?
Różnica impedancji obciążenia i linii powoduje powrót części fali do źródła. Odbicia mogą zniekształcać sygnał i wpływać na nadajnik. Podstawy budowy przewodu opisuje artykuł o kablu koncentrycznym.
Terminator łączy żyłę środkową z ekranem przez element rezystancyjny. Pasożytnicze indukcyjności i pojemności pogarszają dopasowanie, dlatego zwykły rezystor na długich wyprowadzeniach nie zastępuje obciążenia szerokopasmowego.
Niewykorzystane wyjście rozgałęźnika zakończ zgodnie z dokumentacją. Pozostawione otwarte może wpływać na inne porty. Terminator nie odzyskuje mocy wynikającej z podziału sygnału. Przewód odłączony od całej instalacji nie wymaga obciążenia.
Dodatkowy terminator połączony równolegle z wewnętrznym zakończeniem odbiornika zmienia impedancję obciążenia. Osłona przeciwpyłowa chroni przed zabrudzeniem; jej wygląd nie potwierdza właściwości elektrycznych.
Gdzie stosuje się impedancję nominalną 50 Ω, a gdzie 75 Ω?
| Impedancja nominalna | Typowe zastosowania | Co sprawdzić? |
|---|---|---|
| 50 Ω | Tory pomiarowe wielkiej częstotliwości, generatory, analizatory i wyjścia nadajników. | Impedancję portu, dopuszczalną moc i wymagania dotyczące obciążenia podczas nadawania. |
| 75 Ω | Przesyłanie obrazu, telewizja kablowa i instalacje satelitarne. | Pasmo, rodzaj złącza oraz obecność zasilania przesyłanego przewodem. |
Historyczne sieci Ethernet wykorzystujące cienki przewód koncentryczny wymagały terminatorów nominalnie 50 Ω na końcach magistrali. Nie dotyczy to połączeń Ethernet wykonanych skrętką.
Nie mieszaj impedancji tylko dlatego, że złącza pasują mechanicznie. Przejściówka zmieniająca rodzaj złącza nie musi dopasowywać impedancji. W projekcie PCB o kontrolowanej impedancji zakończenie na złączu nie skompensuje nieciągłości między polem lutowniczym a ścieżką.

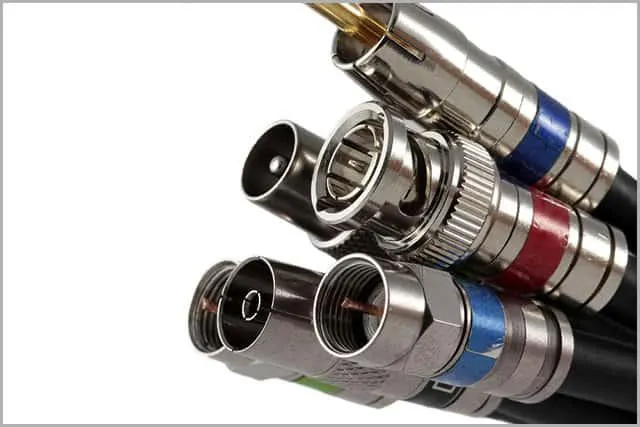

Rodzaje terminatorów: złącza F i BNC
Terminator F do toru nominalnie 75 Ω
Złącze F spotyka się typowo w instalacjach telewizyjnych. Terminator nakręca się na zgodny port. Sprawdź płeć złącza, gwint i wymagany moment dokręcenia. Oznaczenie F nie określa pasma ani mocy obciążenia.
Przewód satelitarny może również przenosić zasilanie. Zwykły terminator pobiera wtedy prąd stały: może przeciążyć wyjście lub się przegrzać. Sprawdź, czy port wymaga zakończenia odseparowującego składową stałą.
Terminator BNC do toru nominalnie 50 lub 75 Ω
BNC wykorzystuje mocowanie bagnetowe: złącze należy wsunąć i zablokować obrotem tulei. Impedancję i zgodność części ustal z oznaczeń oraz dokumentacji, nie z wyglądu obudowy. Więcej o samym połączeniu zawiera opis kabla ze złączami BNC.
Wzory na odbicie, RL, VSWR i straty niedopasowania
Wzory dotyczą płaszczyzny obciążenia i rzeczywistej, dodatniej impedancji linii Z0. Impedancja obciążenia ZL może być zespolona i zależna od częstotliwości. Dla biernego obciążenia 0 ≤ |Γ| ≤ 1.
- Współczynnik odbicia napięcia: Γ = (ZL − Z0)/(ZL + Z0).
- Tłumienie odbicia: RL = −20 · log10|Γ| [dB]. Większe RL oznacza mniejsze odbicie.
- Współczynnik fali stojącej: VSWR = (1 + |Γ|)/(1 − |Γ|). Jest bezwymiarowy; przy dopasowaniu wynosi 1.
- Udział mocy odbitej: Podb/Ppad = |Γ|², czyli procentowo 100 · |Γ|²%. Sama moc odbita wynosi Podb = |Γ|² · Ppad.
- Straty niedopasowania: ML = −10 · log10(1 − |Γ|²) [dB]. Opisują zmniejszenie mocy przyjętej przez obciążenie względem mocy padającej.
Znak Γ dla obciążenia rezystancyjnego wskazuje odwrócenie lub zachowanie fazy odbitego napięcia; nie zmienia udziału mocy odbitej. RL i ML nie opisują tłumienia przewodu ani całkowitej straty przesyłania.
Przy Γ = 0 lub |Γ| = 1 odpowiednie wzory należy interpretować granicznie: nie oblicza się logarytmu z zera ani nie dzieli przez zero.
Przykłady obliczeniowe i tabela przeliczeniowa
Założenia (przykład hipotetyczny): przyjmujemy idealne rezystancje 50 Ω i 75 Ω, bezstratne linie, brak pasożytniczych właściwości złączy i ponownych odbić od źródła. Rozwarcie i zwarcie są idealne. Zadane RL = 20 dB i RL = 30 dB służą konwersji, nie opisują produktu.
| Przypadek | Γ lub |Γ| | RL [dB] | VSWR | Moc odbita [% mocy padającej] | ML [dB] |
|---|---|---|---|---|---|
| ZL = 50 Ω, Z0 = 50 Ω | Γ = 0,00 | → ∞ | 1,00 | 0,00 | 0,00 |
| ZL = 75 Ω, Z0 = 50 Ω | Γ = +0,20 | 13,98 | 1,50 | 4,00 | 0,18 |
| ZL = 50 Ω, Z0 = 75 Ω | Γ = −0,20 | 13,98 | 1,50 | 4,00 | 0,18 |
| Rozwarcie: ZL → ∞ | Γ = +1,00 | 0,00 | → ∞ | 100,00 | → ∞ |
| Zwarcie: ZL = 0 Ω | Γ = −1,00 | 0,00 | → ∞ | 100,00 | → ∞ |
| Konwersja RL = 20 dB | |Γ| = 0,10 | 20,00 | 1,22 | 1,00 | 0,04 |
| Konwersja RL = 30 dB | |Γ| ≈ 0,03 | 30,00 | 1,07 | 0,10 | 0,00 |
Podstawienie dla obciążeń rezystancyjnych
Dla dopasowania: Γ = (50 − 50)/(50 + 50) = 0. Dla obciążenia 75 Ω na linii 50 Ω: Γ = (75 − 50)/(75 + 50) = 0,2. Stąd RL = −20 · log10(0,2) ≈ 13,98 dB; VSWR = (1 + 0,2)/(1 − 0,2) = 1,50; udział mocy odbitej = 100 · 0,2²% = 4,00%; ML = −10 · log10(1 − 0,2²) ≈ 0,18 dB.
Po zamianie impedancji: Γ = (50 − 75)/(50 + 75) = −0,2. Moduł pozostaje równy 0,2, więc pozostałe wyniki są identyczne. Dla zwarcia Γ = (0 − Z0)/(0 + Z0) = −1; przy rozwarciu granica tego samego wzoru daje +1. Podstawienie |Γ| = 1 daje RL = −20 · log10(1) = 0 dB i udział mocy odbitej 100 · 1²% = 100%. Mianownik VSWR oraz argument logarytmu w ML dążą wtedy do zera, co wyjaśnia nieskończone wartości graniczne w tabeli.
Konwersja zadanej wartości RL na pozostałe parametry
Po przekształceniu wzoru na RL: |Γ| = 10−RL/20. Dla RL = 20 dB otrzymujemy |Γ| = 10−20/20 = 0,1; VSWR = 1,1/0,9 ≈ 1,22; udział mocy odbitej = 100 · 0,1²% = 1,00%; ML = −10 · log10(0,99) ≈ 0,04 dB.
Dla RL = 30 dB: |Γ| = 10−30/20 ≈ 0,03162278; VSWR = (1 + 10−1,5)/(1 − 10−1,5) ≈ 1,07; udział mocy odbitej = 100 · (10−1,5)²% = 0,10%; ML = −10 · log10(0,999) ≈ 0,004345 dB. Tabela zaokrągla wyniki do dwóch miejsc po przecinku: zapis ML = 0,00 dB nie oznacza tutaj idealnego dopasowania. Obliczenia wykonano przed zaokrągleniem |Γ|.
Czego te wyniki nie mówią: nie określają dopuszczalnej mocy, pasma ani zachowania rzeczywistego terminatora. Samo RL wyznacza moduł Γ, lecz nie jego fazę ani jednoznaczną impedancję obciążenia. Jeśli karta katalogowa podaje minimalne RL w paśmie, wynik konwersji wyznacza górną granicę VSWR i udziału mocy odbitej w tym paśmie, przy podanych warunkach.
Dobór mocy i napięcia terminatora
Dla obciążenia czysto rezystancyjnego średnia moc wydzielana wynosi P = U²/R, gdzie U jest napięciem skutecznym na obciążeniu, a R jego rezystancją. Równoważnie Urms = √(P · R). Nastawa generatora może zależeć od przyjętej impedancji odbiornika.
Założenia (przykład hipotetyczny): idealne obciążenie R = 50 Ω rozprasza P = 1 W przy przebiegu sinusoidalnym, bez składowej stałej. Podstawienie daje Urms = √(1 W · 50 Ω) = √50 V ≈ 7,07 V. Dla sinusoidy napięcie szczytowe Uszczyt = √2 · Urms = √100 V = 10 V. Użyto niezaokrąglonej wartości napięcia skutecznego.
Wynik nie potwierdza obciążalności rzeczywistego terminatora ani dopuszczalnego napięcia. Pomija impulsy, nagrzewanie, tolerancje i wpływ częstotliwości.
Moc znamionowa zależy od temperatury, częstotliwości i warunków określonych przez producenta. Sprawdź zmniejszanie dopuszczalnej mocy przy wzroście temperatury, wymagane chłodzenie, moc średnią i impulsową oraz dopuszczalne napięcie. Uwzględnij ogrzewanie przez sąsiednie elementy; nie stosuj uniwersalnego mnożnika rezerwy mocy.
Jak usunąć terminator i kiedy wymienić złącze kabla?
Odłączanie terminatora to inna czynność niż demontaż złącza z przewodu. Wyłącz nadawanie i zasilanie kabla; poczekaj na ostygnięcie obciążenia. Terminator F odkręcaj, podtrzymując gniazdo. W BNC zwolnij bagnet obrotem tulei i wyciągnij złącze osiowo. Nie ciągnij za kabel.
Do zabezpieczenia przed odkręceniem użyj narzędzia wskazanego przez producenta. Nie chwytaj styków szczypcami. Po demontażu sprawdź gwint lub bagnet, styk i izolator pod kątem odkształceń oraz korozji.

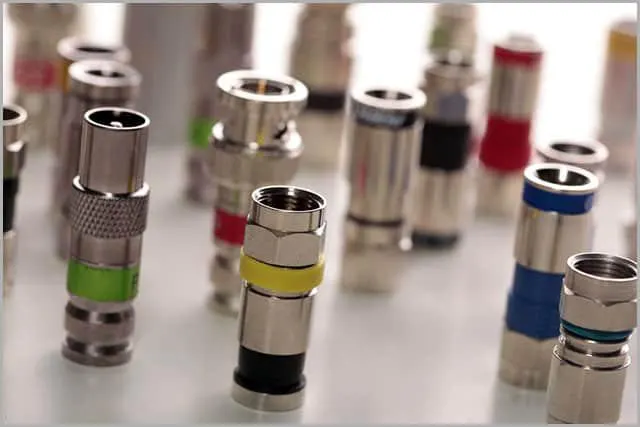

Złącze zaciskane lub kompresyjne zwykle wymaga odcięcia i wymiany, jeśli producent nie dopuszcza ponownego użycia. Narzędzia do zaciskania służą zakładaniu nowego złącza, nie zdejmowaniu terminatora.
Długości odizolowania i ułożenie ekranu przyjmij z instrukcji złącza. Nie uszkadzaj żyły ani dielektryka; druciki ekranu nie mogą dotykać styku środkowego. Złącze i narzędzie muszą odpowiadać konstrukcji kabla.
Przy zlecaniu montażu kabli określ typ przewodu, złącza, długość gotowego zespołu i zakres kontroli. Badanie ciągłości oraz braku zwarcia wykonuje się na odłączonym kablu bez terminatora. Po dołączeniu terminatora przewodzenie między żyłą a ekranem jest zamierzone; brzęczyk miernika nie dowodzi zwarcia.
Co sprawdzić przed zleceniem/wdrożeniem
- Impedancja: czy terminator odpowiada impedancji portu i kabla, a odbiornik nie ma już wewnętrznego zakończenia?
- Złącze i płeć: czy zgadzają się typ F lub BNC, styki, wymiary i odmiana impedancyjna?
- Pasmo: czy obejmuje wszystkie częstotliwości istotne dla sygnału?
- RL: czy podano wymaganą wartość w całym paśmie i warunki jej określenia? Czy jest gwarantowana, czy tylko typowa?
- Moc i temperatura: czy uwzględniono pracę ciągłą, impulsy, napięcie szczytowe, otoczenie i chłodzenie?
- Zasilanie w kablu: czy port przenosi składową stałą i czy zakończenie ma ją obciążać, czy odseparowywać?
- Mocowanie: czy gwint lub zatrzask bagnetowy da się poprawnie zamknąć, a ciężar obciążenia nie przeciąża gniazda?
- Warunki pracy: czy obudowa, osłony i sposób montażu odpowiadają wilgotności, zabrudzeniu i obciążeniom mechanicznym?
- Kontrola odbiorcza: czy ustalono oględziny i pomiar dopasowania w paśmie, przy złączu terminatora?
Czego ten artykuł nie rozstrzyga: obliczenia nie zastępują pomiaru toru. Pasmo, RL, moc, napięcie, chłodzenie i mocowanie zależą od karty katalogowej oraz specyfikacji producenta. Pomiar rezystancji przy prądzie stałym nie potwierdza dopasowania w paśmie pracy.
