Kabel BNC dobiera się do impedancji urządzeń: przewód, złącza i zakończenie toru powinny mieć zgodne parametry, najczęściej 50 albo 75 Ω. Przy odbiorze dostawy trzeba sprawdzić oznaczenia części, wymiary według rysunku, zgodność zacisku z instrukcją oraz działanie połączenia bagnetowego. Dopasowanie elektryczne potwierdza raport z wektorowego analizatora sieci (VNA), odniesiony do właściwej impedancji i pasma pracy; sam wygląd wtyku ani pomiar ciągłości tego nie rozstrzygają.
Poniżej znajduje się procedura kontroli dostawy i montażu, a nie sprawozdanie z badań konkretnych części. Przykłady obliczeniowe mają jawne założenia. Wymiary wykonawcze i granice akceptacji należy przepisać z dokumentacji zamówionego złącza oraz wymagań dla gotowego przewodu.

Co oznacza kabel BNC i kiedy wybrać 50 lub 75 Ω?

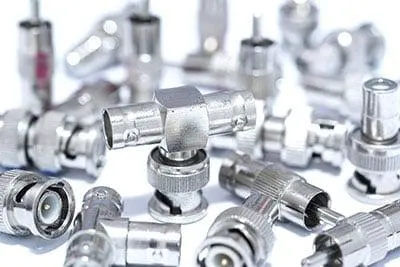

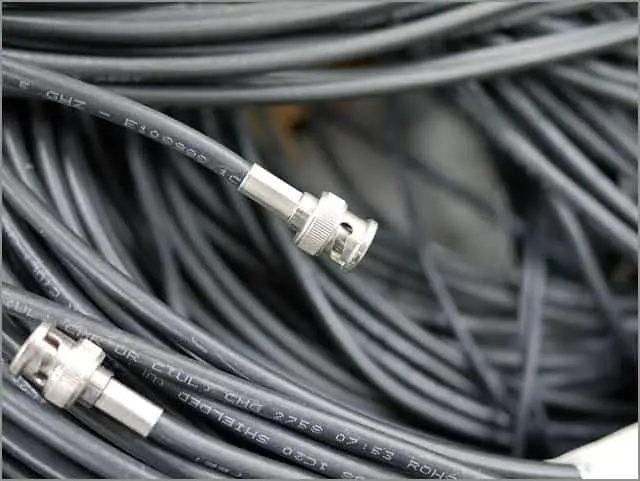

BNC określa rodzinę złączy koncentrycznych z mocowaniem bagnetowym. Potoczne określenie „kabel BNC” oznacza przewód zakończony takimi złączami. Nie określa jednak jego tłumienia, dopuszczalnej częstotliwości, odporności na zginanie ani szczelności. Te cechy wynikają z konkretnego wykonania kabla i końcówek.

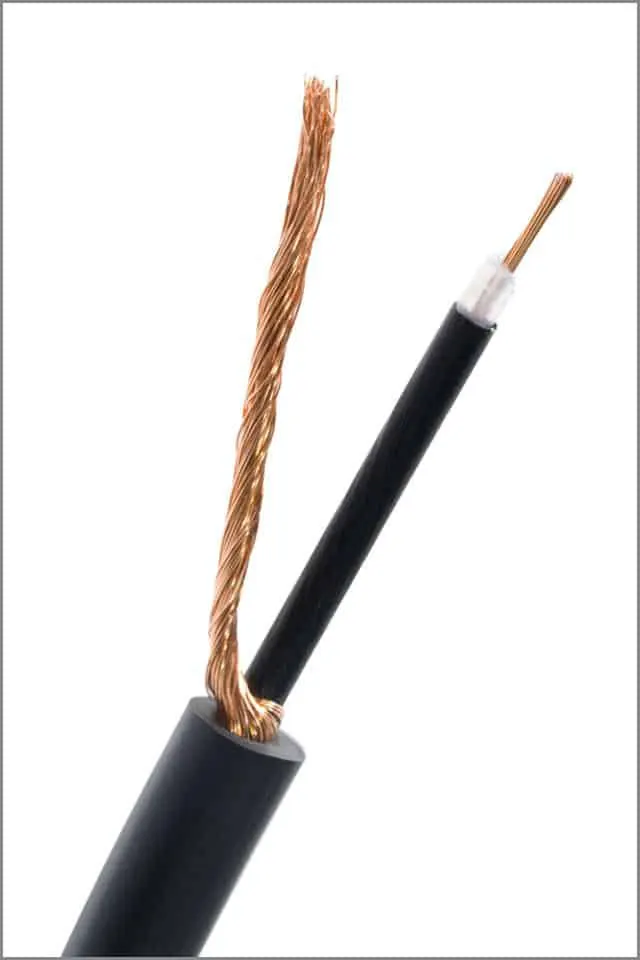

Żyła środkowa prowadzi sygnał, a otaczający ją przewodnik zewnętrzny stanowi drogę powrotną prądu i ekran. Dielektryk utrzymuje ich wzajemne położenie. Konstrukcję tę szerzej opisuje artykuł o budowie kabla koncentrycznego.
| Kryterium doboru | BNC 50 Ω | BNC 75 Ω | Decyzja przy odbiorze |
|---|---|---|---|
| Typowe zastosowanie | Tory radiowe i aparatura pomiarowa o tej impedancji | Tory wizyjne, w tym urządzenia SDI o tej impedancji | Sprawdź wymagania wejścia i wyjścia urządzeń, nie tylko nazwę zastosowania. |
| Geometria wewnętrzna | Układ przewodników i dielektryka zaprojektowany dla 50 Ω | Inna geometria lub rozkład dielektryka, pozwalające uzyskać 75 Ω | Porównaj numer części i przekrój na rysunku producenta. |
| Widoczny izolator | Może wypełniać przestrzeń wokół styku | W niektórych konstrukcjach jest ograniczony lub cofnięty | Wygląd traktuj jako wskazówkę, nie jako dowód impedancji. |
| Możliwość połączenia | Standardowe wykonania BNC obu impedancji są zwykle mechanicznie łączalne; zgodność konkretnej pary potwierdza dokumentacja. | Pasujący bagnet nie oznacza dopasowania elektrycznego. Nie wkładaj złącza na siłę. | |
| Zacisk i pasmo pracy | Zależą od numeru części, kabla i zalecanego sposobu montażu. | Nie przypisuj uniwersalnej matrycy ani maksymalnej częstotliwości całej rodzinie BNC. | |
W urządzeniu z BNC montowanym na płytce kontrola obejmuje również przejście ze złącza do ścieżki i połączenie ekranu z masą. Poprawny przewód nie naprawi źle zaprojektowanego wejścia. Przy wyborze sposobu mocowania pomocne jest zestawienie typów złączy PCB.
Skąd bierze się impedancja: dielektryk i stosunek średnic D/d
Impedancja falowa nie jest rezystancją żyły mierzoną omomierzem. Dla idealizowanej linii koncentrycznej o małych stratach, współosiowych przewodnikach i jednorodnym, niemagnetycznym dielektryku można użyć zależności:
Z = (138 / √εr) × log₁₀(D/d) [Ω]
- D — średnica wewnętrzna przewodnika zewnętrznego, a nie średnica płaszcza kabla.
- d — średnica zewnętrzna przewodnika środkowego w rozpatrywanym przekroju.
- εr — względna przenikalność elektryczna dielektryka; jest bezwymiarowa.
- D/d — stosunek średnic wyrażonych w tych samych jednostkach; logarytm ma podstawę dziesięć.
Współczynnik 138 jest zaokrągloną stałą we wzorze dla takiej linii. Zależność podają materiały projektowe Times Microwave Systems. Większy stosunek D/d zwiększa impedancję, a większa przenikalność ją zmniejsza. Sama grubość widocznego styku nie wystarcza więc do rozpoznania wersji złącza.
Do obliczeń orientacyjnych można przyjąć εr ≈ 2,1 dla litego PTFE oraz εr ≈ 2,3 dla litego polietylenu (PE). Są to publikowane wartości typowe dla klas materiałów, występujące m.in. w zestawieniu właściwości dielektrycznych Mitsui Chemicals, nie gwarantowane parametry dowolnej partii tworzywa. Dla konkretnego materiału sprawdź kartę oraz warunki pomiaru. Nie podstawiaj wartości litego PE do izolacji spienionej.
Przykład założony: ta sama geometria, różny izolator
Załóżmy idealną linię z pełną, okrągłą żyłą o średnicy d = 1,00 mm i przewodnikiem zewnętrznym o średnicy wewnętrznej D = 3,35 mm. Przestrzeń między nimi w całości wypełnia PTFE o przyjętym εr = 2,1. Są to wymiary dobrane do rachunku, nie rysunek wykonawczy BNC.
D/d = 3,35/1,00 = 3,35.
Z = (138/√2,1) × log₁₀(3,35) ≈ 50,0 Ω.
Po zastąpieniu PTFE litym PE o przyjętym εr = 2,3, bez zmiany wymiarów, otrzymujemy:
Z = (138/√2,3) × log₁₀(3,35) ≈ 47,8 Ω.
Aby w tym samym idealnym modelu z PTFE uzyskać 75 Ω, potrzebny byłby stosunek:
D/d = 10(75 × √2,1 / 138) ≈ 6,13.
Rzeczywisty BNC ma uskoki średnic, elementy sprężyste i odcinki wypełnione powietrzem oraz tworzywem. Wzór objaśnia zależności, lecz nie wyznacza dokładnej impedancji całego złącza na podstawie pomiaru suwmiarką. Nie należy też utożsamiać średnicy styku w miejscu łączenia ze średnicą przewodnika we wszystkich przekrojach wewnętrznych.
Kontrola dostawy: co odczytać i co zmierzyć
Porównanie złączy zacznij od dokumentów. Potrzebne są numery części, rysunki z tolerancjami, karty katalogowe, instrukcje montażu oraz dokładne oznaczenie kabla. Zestaw złącze–kabel–narzędzie powinien być jednoznaczny. Podobna średnica płaszcza nie gwarantuje zgodności żyły, izolacji i oplotu.
- Identyfikacja: porównaj etykietę opakowania, oznaczenie części i zamówienie. Potwierdź impedancję, wykonanie styku, przewidziany kabel i wersję dokumentacji.
- Oględziny: sprawdź prostoliniowość styku, stan izolatora, czystość powierzchni kontaktowych, powłoki i elementy bagnetu. Odłóż części z pęknięciami, zadziorami lub zdeformowanymi stykami.
- Styk i korpus: skontroluj dostępne średnice oraz położenie czoła styku względem powierzchni odniesienia wskazanej na rysunku. Do drobnych elementów użyj odpowiedniego mikrometru, pomiaru optycznego lub zalecanego sprawdzianu.
- Izolator: porównaj jego położenie i dostępne wymiary z rysunkiem. Nie próbuj ustalać rodzaju tworzywa wyłącznie po kolorze.
- Strona kablowa: zmierz średnicę otworu na żyłę, wymiary króćca pod ekran oraz długość, średnicę wewnętrzną i zewnętrzną tulejki zaciskowej, o ile są objęte kontrolą na rysunku.
- Ograniczenia pomiaru: zaznacz w protokole wymiary niedostępne po złożeniu. Przekrój próbki wykonuj tylko w ramach uzgodnionego badania niszczącego. Nie rozginaj gniazda suwmiarką.
Przy każdym wymiarze zapisz wartość nominalną, tolerancję, wynik i użyty przyrząd. Jeśli brakuje tolerancji albo odpowiedniego sprawdzianu, nie wpisuj automatycznie „zgodne”. Taki punkt wymaga uzupełnienia dokumentacji lub ustalenia metody kontroli.

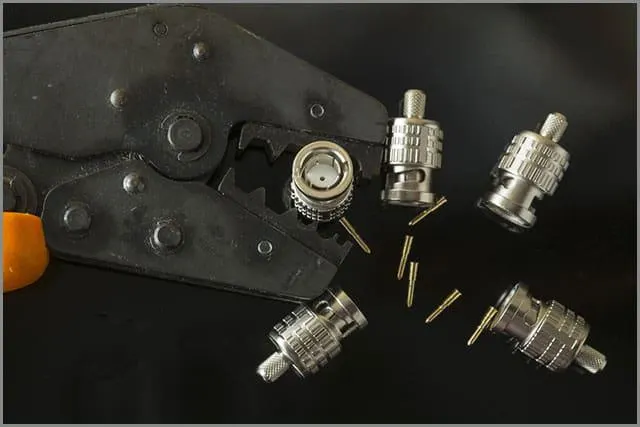

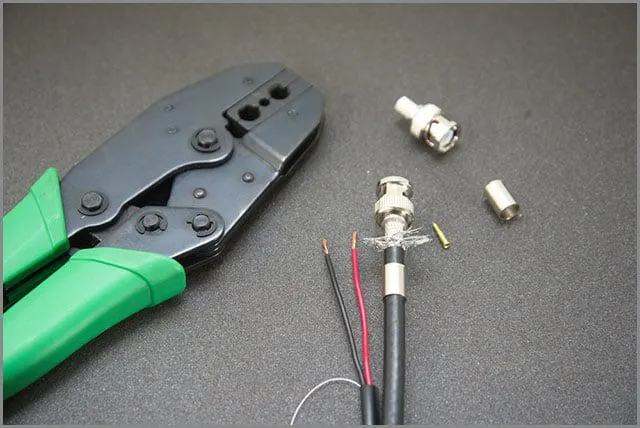

Zaciskanie BNC: wymiar matrycy to nie wymiar tulejki
W złączu zaciskanym styk środkowy i tulejka obejmująca ekran mogą wymagać różnych gniazd matrycy. Instrukcje producentów, np. instrukcja montażowa BNC C26 firmy Amphenol RF, rozdzielają dobór narzędzia do styku, tulejki i długości odizolowania. Nie istnieje jeden poprawny wymiar zacisku dla wszystkich złączy 50 Ω ani drugi, uniwersalny dla 75 Ω.
| Parametr | Skąd wziąć wymaganie | Jak sprawdzić |
|---|---|---|
| Długości zdjęcia płaszcza i dielektryka | Rysunek przygotowania kabla dla danego złącza | Zmierz odsłonięte odcinki przed montażem; sprawdź brak nacięć żyły. |
| Tulejka przed zaciśnięciem | Rysunek części i lista elementów zestawu | Sprawdź długość i wskazane średnice; wyklucz zamianę podobnych tulejek. |
| Gniazdo matrycy | Karta lub instrukcja złącza: numer matrycy, profil i wymiar | Dla profilu sześciokątnego odczytaj wymiar między przeciwległymi płaszczyznami, nie między narożami. |
| Styk środkowy | Instrukcja zaciskania albo lutowania styku | Potwierdź właściwe narzędzie, położenie styku i dopuszczony sposób zakończenia żyły. |
| Gotowy zacisk | Kryteria odbioru połączenia i instrukcja montażowa | Sprawdź wymagany wymiar po zacisku, jeżeli go podano, oraz brak pęknięć i wystających drucików. |
Nominalny wymiar matrycy nie jest automatycznie tolerancją gotowego zacisku. Tulejka odkształca się i częściowo sprężyście odpręża, a wynik zależy także od oplotu i króćca. Nie wyliczaj średnicy tulejki ani nastawy narzędzia z impedancji. Przepisz je z dokumentacji dokładnej pary kabla i złącza.
Po przygotowaniu końca kabla sprawdź, czy ekran nie dotyka żyły, czy oplot jest ułożony zgodnie z instrukcją i czy styk został osadzony do wymaganej pozycji. Zbyt długie odsłonięcie żyły zmienia geometrię toru; zbyt krótkie może uniemożliwić pełne osadzenie. Próba wyrywania powinna mieć określoną siłę, sposób mocowania i plan pobierania próbek. Ręczne pociągnięcie nie zastępuje takiego badania.
Złącze kompresyjne wymaga osobnej instrukcji: narzędzie przesuwa jego elementy osiowo. Nie należy stosować do niego zasad zacisku sześciokątnego. Wadliwie zaciśniętą końcówkę naprawiaj wyłącznie metodą dopuszczoną przez producenta; często konieczna jest wymiana złącza.


Jak czytać tłumienie odbicia w raporcie VNA
Tłumienie odbicia, oznaczane RL, opisuje, jak mała część fali wraca wskutek niedopasowania. Większe dodatnie RL oznacza lepsze dopasowanie. Nie jest to tłumienie sygnału przechodzącego przez kabel. Długi, stratny przewód może osłabić odbicie od odległego złącza i pozornie poprawić wynik widziany od strony wejścia.
Przed oceną wykresu sprawdź następujące informacje:
- Przedmiot badania: sam element, para połączonych złączy czy cały przewód. Wynik zespołu nie jest automatycznie wynikiem pojedynczego wtyku.
- Impedancja odniesienia: odpowiednio 50 lub 75 Ω. Zwykła przejściówka mechaniczna nie zmienia impedancji portu VNA. Układ pomiarowy i kalibracja muszą obsługiwać właściwe odniesienie albo raport powinien dokumentować poprawne przeliczenie parametrów.
- Kalibracja: miejsce płaszczyzn odniesienia, wzorce i sposób uwzględnienia przewodów pomiarowych oraz przejściówek.
- Zakończenie drugiego końca: odpowiednie obciążenie lub skalibrowany port o właściwej impedancji. Otwarty koniec nie nadaje się do oceny dopasowania gotowego przewodu w normalnych warunkach pracy.
- Pasmo i kryterium: pełny wymagany zakres częstotliwości, najgorszy wynik i jego częstotliwość. Pojedynczy korzystny punkt nie potwierdza zgodności w całym paśmie.
- Kierunek pomiaru: parametr S11 opisuje odbicie na wejściu, a S22 na drugim porcie. Sprawdzenie obu stron pomaga wykryć niesymetryczne zakończenia.
Przykład założony: RL = 20 dB i przeliczenie na VSWR
Dla modułu współczynnika odbicia |Γ| obowiązują zależności:
RL = −20 × log₁₀|Γ|
|Γ| = 10(−RL/20)
VSWR = (1 + |Γ|) / (1 − |Γ|)
VSWR to napięciowy współczynnik fali stojącej. Załóżmy wyłącznie do rachunku, że w wybranym punkcie pasma RL wynosi 20 dB. Nie jest to wynik pomiaru ani proponowany próg odbioru.
|Γ| = 10(−20/20) = 0,1.
VSWR = (1 + 0,1)/(1 − 0,1) = 1,1/0,9 ≈ 1,22.
Udział mocy odbitej wynosi |Γ|² = 0,01, czyli 1%.
Na wykresie S11 w skali decybelowej ten sam przypadek ma wartość −20 dB, ponieważ wykres przedstawia 20 × log₁₀|S11|. Dodatnie RL = 20 dB i S11 = −20 dB opisują więc to samo odbicie przy tych samych warunkach odniesienia. Idealnemu dopasowaniu odpowiada VSWR = 1; wymagany limit rzeczywistego zespołu ustala specyfikacja.
Kontrola łączenia, rozłączania i ciągłości
Do próby użyj zgodnego, niezużytego złącza odniesienia. Najpierw obejrzyj styki, następnie połącz części osiowo i zamknij bagnet zgodnie z instrukcją. Sprawdź pełne zaryglowanie, brak zacięć i utrzymanie połączenia. Przy rozłączaniu zwolnij mechanizm; nie ciągnij za kabel.
Po próbie ponownie skontroluj styk środkowy, izolator i elementy zamka. Przesunięty styk, pęknięcie izolatora lub opiłki wymagają wyjaśnienia. Siłę łączenia, rozłączania i liczbę powtórzeń przyjmij z dokumentacji lub uzgodnionej procedury. Deklarowanej trwałości złącza nie należy zamieniać w obowiązkową liczbę cykli odbiorczych dla każdej sztuki.
W odłączonym, pasywnym przewodzie sprawdź ciągłość żyły środkowej i ekranu oraz brak zwarcia między nimi. Jeżeli procedura przewiduje poruszanie przewodem podczas pomiaru, zachowaj dopuszczalny promień gięcia i obserwuj przerwy lub niestabilność wskazań. Limity rezystancji styków i izolacji oraz napięcie badania muszą wynikać z dokumentacji. Szerszy zakres badań opisuje artykuł o testowaniu przewodów.
Protokół odbioru powinien wiązać numer partii z rysunkiem, wynikami kontroli wymiarów, oznaczeniem narzędzia, oceną mechaniczną i raportem elektrycznym. Rozbieżność oznacza wstrzymanie oceny danego punktu, a nie zgodę opartą na tym, że przewód „działa”.

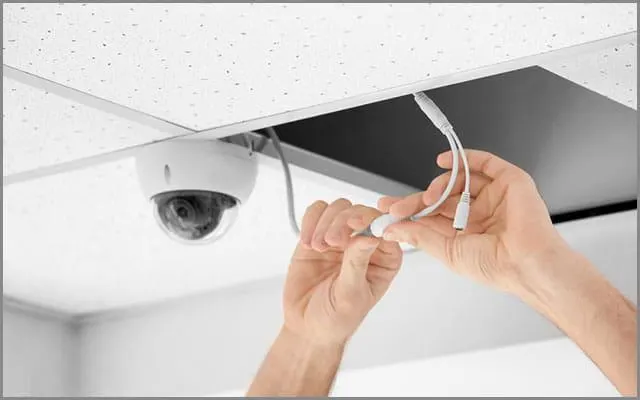

BNC w instalacji kamer: sygnał i zasilanie
W instalacji wizyjnej dobierz impedancję i pasmo całego toru do urządzeń. Kabel zespolony może zawierać część koncentryczną do sygnału oraz osobne żyły zasilające. Wspólny płaszcz nie oznacza, że zasilanie płynie przez BNC. Przesyłanie zasilania po kablu koncentrycznym wymaga urządzeń, które wyraźnie obsługują takie rozwiązanie.
Dopuszczalna długość trasy zależy od tłumienia kabla w paśmie sygnału, parametrów nadajnika i odbiornika oraz dodatkowych połączeń. Nie wyznacza jej samo oznaczenie BNC. Dla osobnych żył zasilających trzeba niezależnie sprawdzić spadek napięcia. Na zewnątrz uwzględnij również wymagania dotyczące płaszcza i uszczelnienia połączeń.






Typowe błędy przy doborze i odbiorze
- Rozpoznawanie impedancji po samym izolatorze. Sprawdź numer części i rysunek; różne konstrukcje mogą wyglądać podobnie.
- Dobór matrycy według średnicy płaszcza. Potwierdź dokładny zestaw kabla, styku, tulejki i narzędzia.
- Uznanie ciągłości za potwierdzenie jakości sygnału. Omomierz nie wykryje wszystkich nieciągłości impedancji; potrzebny jest odpowiedni pomiar wysokoczęstotliwościowy.
- Pomylenie znaku na wykresie. Dodatnie RL i ujemne S11 w decybelach mają przeciwny kierunek oceny.
- Ocena złącza na podstawie pomiaru przez długi kabel. Straty kabla mogą zamaskować odbicie od jego końca.

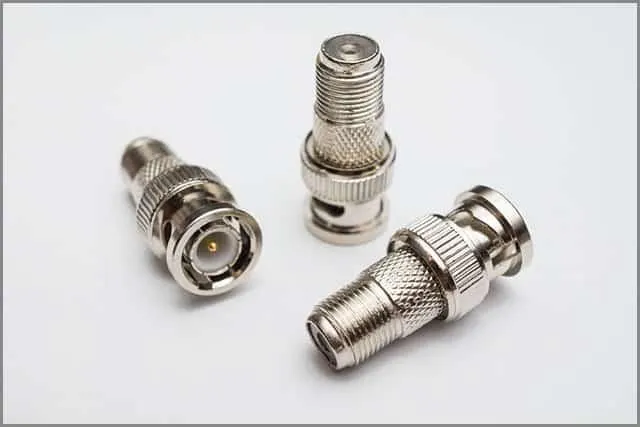

- Przyjęcie dowolnej przejściówki jako elementu przezroczystego elektrycznie. Każde dodatkowe połączenie wymaga uwzględnienia w torze i w pomiarze.
Najczęstsze pytania o kabel BNC
Czy można połączyć BNC 50 Ω z BNC 75 Ω?
W standardowych wykonaniach zwykle jest to mechanicznie możliwe, ale nie zapewnia zgodnej impedancji. Do docelowego toru dobierz właściwe złącza po obu stronach. W przypadku nietypowego wykonania najpierw potwierdź zgodność mechaniczną u producenta.
Czy multimetr pokaże impedancję kabla?
Nie. Pomiar rezystancji żyły sprawdza inną wielkość. Impedancję falową ocenia się odpowiednią metodą wysokoczęstotliwościową, np. pomiarem reflektometrycznym, lub analizuje dopasowanie za pomocą VNA przy znanym zakończeniu i odniesieniu.
Jaką matrycę kupić do zaciskania BNC?
Tę, którą instrukcja wskazuje dla konkretnego numeru złącza i kabla. Osobno sprawdź sposób zakończenia styku środkowego oraz zaciskania tulejki. Opis narzędzia „do BNC” bez listy zgodnych części i profili nie wystarcza.
Jakie tłumienie odbicia uznać za dobre?
Takie, które spełnia wymaganie dla całego pasma i określonego układu pomiarowego. Podane wyżej 20 dB służy wyłącznie do pokazania przeliczenia. W raporcie sprawdź najmniejsze RL w paśmie, impedancję odniesienia oraz niepewność pomiaru, zwłaszcza gdy wynik leży blisko granicy akceptacji.
