Kable do monitorów komputerowych na zamówienie należy opisać przez typ złączy, funkcję każdego styku, wymagany tryb transmisji oraz konstrukcję przewodu i ekranów. Dokumentacja powinna zawierać rysunek wykonawczy, tabelę połączeń i kryteria badania ciągłości oraz zwarć. Sam kształt wtyku ani poprawny wynik pomiaru omomierzem nie potwierdzają, że gotowy zespół kablowy przeniesie wymagany sygnał obrazu.
Poniższe zasady dotyczą wykonywanych według dokumentacji kabli VGA, DVI, HDMI, DisplayPort oraz USB-C z obsługą DisplayPort Alt Mode. Punktem wyjścia jest konkretne połączenie wyjścia komputera z wejściem monitora, także wtedy, gdy kabel ma nietypową długość, kątowy wtyk lub przechodzi przez obudowę urządzenia. Ogólne różnice konstrukcyjne wyjaśnia artykuł zespół kablowy a wiązka przewodów.

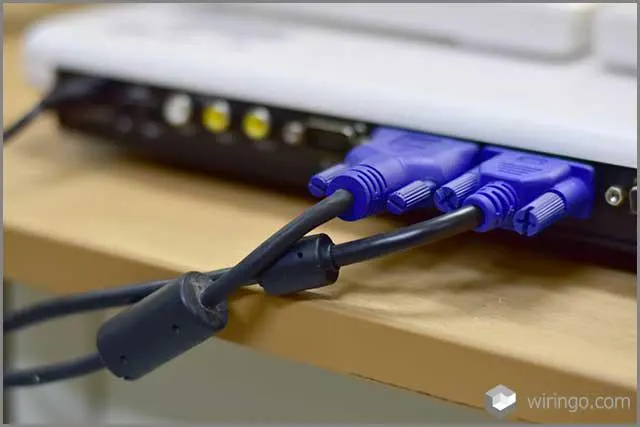

Ilustracja poglądowa. Dokumentację wykonawczą należy oprzeć na kartach konkretnych złączy i przewodu.
Od czego zacząć specyfikację kabla do monitora?
Najpierw zapisz oznaczenia urządzeń i funkcje ich portów: które złącze jest wyjściem obrazu, a które wejściem. Następnie określ rozdzielczość, częstotliwość odświeżania, format koloru i wymagane funkcje dodatkowe. Pozwala to wskazać tryb transmisji, który ma obsługiwać cały tor. Nie dobieraj przewodu wyłącznie na podstawie nazwy interfejsu.
Na rysunku oznacz końce kabla jako A i B. Podaj producenta i symbol każdego złącza, wykonanie styków, orientację wtyku kątowego, sposób blokowania oraz miejsce pomiaru długości. Rysunek numeracji styków musi określać, czy przedstawia widok od strony łączenia, czy od strony przyłączania żył. Pomylenie tych widoków prowadzi do lustrzanego odwzorowania połączeń.
Ustal także średnicę zewnętrzną, warunki zginania, odciążenie przy wtyku i sposób prowadzenia kabla w urządzeniu. Dopuszczalny promień gięcia oraz wymagania dotyczące ruchu bierz z karty wybranego przewodu. Dobór osłon i zakończeń omawia wpis o komponentach kabli wykonywanych na zamówienie.
Macierz interfejsów: złącze, sygnały i ekranowanie
Tabela wskazuje typowe rozwiązania konstrukcyjne, a nie kompletny schemat połączeń. Wymagania elektryczne wynikają z właściwej specyfikacji interfejsu, natomiast wykonanie ekranów trzeba potwierdzić w przekroju przewodu i dokumentacji zakończenia.
| Typ złącza | Rodzaj sygnału i istotne styki | Typowe ekranowanie | Decyzja przed wykonaniem |
|---|---|---|---|
| VGA, złącze D-Sub o dużej gęstości styków | Analogowe RGB, osobne przewody powrotne kolorów, synchronizacja oraz DDC w obsługujących go urządzeniach. | Osobne tory koncentryczne RGB i ekran zbiorczy; zakończenia ekranów zgodne z przypisaniem mas. | Uzgodnić wszystkie sygnały pomocnicze i masy, nie tylko tory kolorów. |
| DVI-D, DVI-I lub DVI-A | DVI-D: cyfrowe pary TMDS. DVI-I: styki cyfrowe i analogowe. DVI-A: sygnały analogowe. W części cyfrowej znaczenie ma obsadzenie dodatkowych par danych. | Ekranowane pary dla części cyfrowej; osobno ekranowane tory analogowe, jeśli występują, oraz ekran zbiorczy. | Wskazać odmianę złącza i wymagany zestaw torów. Podobny wygląd nie oznacza zgodności funkcjonalnej. |
| HDMI typu A | Transmisja różnicowa TMDS lub FRL, zależnie od trybu; ponadto DDC, HPD, CEC oraz styki zasilania i masy. | Indywidualne ekrany par szybkiej transmisji, ekran zbiorczy i połączenie z metalowymi obudowami wtyków. | Określić wymagany tryb i kategorię kabla oraz funkcje dodatkowe. Typ złącza nie określa przepustowości. |
| DisplayPort | Pary różnicowe głównego toru, pomocniczy kanał AUX, sygnał wykrycia odbiornika HPD i masy. | Ekranowane pary, ekran zbiorczy oraz krótkie, kontrolowane przejście ekranów do złączy. | Rozróżnić zwykły kabel między urządzeniami od rozwiązania aktywnego; sprawdzić sposób użycia DP_PWR. |
| USB-C z DisplayPort Alt Mode | Pary szybkiej transmisji przypisane do DisplayPort, AUX na stykach SBU, konfiguracja przez CC, zasilanie VBUS i masa GND. | Ekranowane pary szybkiej transmisji i ekran zbiorczy zakończony zgodnie z konstrukcją wtyku. | Potwierdzić obsługę trybu przez porty i kabel, przypisanie torów oraz wymagania dotyczące identyfikacji kabla i zasilania. |
VGA i DVI: oddziel tory analogowe od cyfrowych
W VGA styk 1 przenosi składową czerwoną, a styk 6 jest jej przewodem powrotnym. W wykonaniu koncentrycznym żyła środkowa i ekran tworzą wspólny tor transmisyjny; nie zastępuj takiego toru dowolną żyłą i odległym przewodem masowym. Pozostałe kolory, synchronizację oraz komunikację z monitorem rozpisz tak samo szczegółowo.
W DVI trzeba rozróżnić część analogową od cyfrowej i wskazać, czy potrzebny jest pojedynczy, czy podwójny zestaw torów danych TMDS. Sama obecność gniazda DVI nie gwarantuje sygnału analogowego. Pasywne przejście z DVI-D na VGA nie dokona konwersji cyfrowo-analogowej; wymaga ona układu elektronicznego. Dla DVI-I możliwość wykorzystania części analogowej zależy również od wyjścia urządzenia.

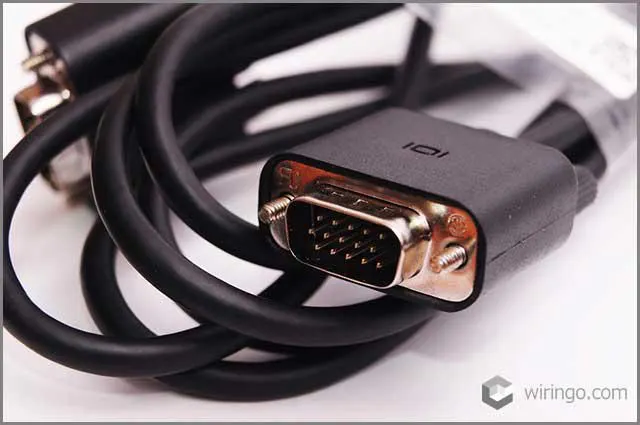

Przy złączu VGA ważne są przypisanie sygnałów, ich przewody powrotne i mocowanie mechaniczne.
Odmianę DVI należy wskazać w dokumentacji, zamiast pozostawiać wybór na podstawie zdjęcia.
HDMI i DisplayPort: pary sygnałowe to nie wszystko
W HDMI zachowaj przypisanie żył dodatniej i ujemnej w każdej parze oraz jej ekranu. W TMDS występuje osobny tor zegara; FRL wykorzystuje inną organizację transmisji, dlatego dokumentacja nie powinna utożsamiać wszystkich trybów HDMI z TMDS. Linie DDC umożliwiają komunikację z monitorem, a HPD informuje o jego podłączeniu. Ich pominięcie może uniemożliwić uruchomienie obrazu mimo poprawnego połączenia par szybkiej transmisji.
W DisplayPort poza głównymi parami trzeba uwzględnić AUX i HPD. Szczególnej uwagi wymaga styk 20, DP_PWR: w standardowym pasywnym kablu DisplayPort–DisplayPort nie łączy się go między końcami. Wynika to z zasad tego interfejsu; bezmyślne połączenie wszystkich styków może połączyć ze sobą wyjścia zasilania urządzeń. Zasilanie elektroniki adaptera lub kabla aktywnego wymaga osobnego, zgodnego projektu.
Złącze HDMI należy opisać wraz z wymaganym trybem transmisji i połączeniami pomocniczymi.
Widok kabla nie zastępuje tabeli połączeń ani dokumentacji ekranowania.
USB-C: złącze musi rzeczywiście obsługiwać obraz
USB-C określa złącze, a nie gwarantowany zestaw funkcji. Do bezpośredniej transmisji DisplayPort Alt Mode potrzebne są odpowiednie porty i zgodny kabel z wymaganymi torami. Przewód przeznaczony wyłącznie do ładowania nie wystarczy.
W trybie alternatywnym pary szybkiej transmisji obsługują sygnał DisplayPort, styki SBU przenoszą AUX, a komunikacja przez CC służy między innymi do uzgodnienia trybu. Zmiana orientacji wtyku wpływa na przypisanie torów po stronie urządzeń. Nie projektuj więc kabla USB-C przez mechaniczne skopiowanie połączeń styków o tych samych nazwach na obu końcach: potrzebny jest schemat właściwy dla danego rodzaju zespołu.
W specyfikacji oddziel wymagania dotyczące obrazu, danych USB i zasilania. Obecność układu identyfikacji kabla, określanego jako e-marker, nie jest sama w sobie potwierdzeniem obsługi obrazu. Dla zespołu aktywnego określ także kierunek pracy i sposób zasilania elektroniki.
Zachowana ilustracja przedstawia Micro USB, nie USB-C. Nie pokazuje złącza obsługującego opisany tu tryb DisplayPort Alt Mode.
Długość i pasmo: wymagania zamiast uniwersalnej granicy
Maksymalna długość zależy od wersji standardu, konstrukcji kabla oraz wykonania aktywnego lub pasywnego. Ograniczenia należy ustalać na podstawie właściwej specyfikacji standardu i karty konkretnego kabla. Standard określa wymagania elektryczne; nie zawsze podaje jedną dopuszczalną długość dla wszystkich konstrukcji.
Do zamówienia wpisz wymaganą długość z tolerancją oraz tryb transmisji, dla którego dostawca ma potwierdzić zgodność gotowego zespołu. Oceniaj przewód razem ze złączami, zakończeniami i ewentualną elektroniką. Parametry kabla przed zarobieniem końców nie zastępują kwalifikacji wyrobu po montażu. Nie przypisuj też wyższej przepustowości tylko dlatego, że zastosowano grubszy płaszcz albo metalowy korpus wtyku.
Ekranowanie i zakończenia przy wtykach
Ekrany poszczególnych torów i ekran zbiorczy pełnią różne funkcje. Folia wokół pary ogranicza sprzężenia z sąsiednimi torami, a ekran zbiorczy współpracuje z metalowymi obudowami złączy. Dobór folii, oplotu lub ich połączenia zależy od wymagań elektrycznych i mechanicznych. Samo określenie „kabel ekranowany” jest niewystarczające.
- Opisz zakończenie każdego ekranu. Wskaż przypisane styki, obudowy i dopuszczone połączenia z masą. Nie zwieraj wszystkich ekranów i mas według uznania montażysty.
- Kontroluj odcinek bez ekranu przy wtyku. Rozplecenie par i rozdzielenie ich żył zmienia geometrię toru. Dopuszczalne odcinki przygotowania wpisz do instrukcji montażu na podstawie kwalifikacji konstrukcji.
- Zadbaj o połączenie ekranu zbiorczego z obudową. Preferowane połączenie obejmujące obwód ekranu trzeba dopasować do konstrukcji złącza. Długi, cienki przewód łączący oplot z korpusem może mieć dobrą ciągłość dla prądu stałego i słabe właściwości przy wysokich częstotliwościach.
- Przenieś siły na płaszcz i odciążenie. Ciągnięcie kabla nie powinno obciążać zakończeń żył. Sprawdź też, czy zacisk nie deformuje torów sygnałowych.
Jeżeli styki są lutowane, instrukcja powinna określać przygotowanie żył i kontrolę spoin. Podstawy opisuje poradnik lutowania przewodów; dla torów obrazu dochodzi konieczność zachowania geometrii i ekranowania.
Produkcyjny test ciągłości i zwarć: od tabeli do wyniku
Podstawą programu testera jest zatwierdzona tabela połączeń. Nie twórz jej wyłącznie przez odczyt przypadkowego kabla wzorcowego, ponieważ można w ten sposób powielić jego błąd. Każdy styk i każda metalowa obudowa muszą mieć przypisany stan: połączenie wymagane, wspólna grupa elektryczna albo brak połączenia. Zagadnienia ogólne rozwija artykuł o testowaniu przewodów.
Szablon tabeli połączeń
Poniższy wzór zawiera przykładowo wypełnione wiersze dla toru czerwonego VGA. To fragment dokumentacji, nie kompletny schemat kabla. Numery styków wynikają z przypisania VGA; sposób zakończenia ekranów i wszystkie progi odbioru trzeba zatwierdzić dla konkretnego wykonania. Pola w nawiasach należy uzupełnić przed produkcją.
| Obwód | Koniec A | Koniec B | Wykonanie | Kryterium ciągłości | Kontrola zwarć |
|---|---|---|---|---|---|
| Czerwony RGB | Styk 1 | Styk 1 | Żyła środkowa toru koncentrycznego | Rezystancja do [limit z dokumentacji] | Brak zwarcia z ekranem toru i innymi odrębnymi obwodami |
| Powrót czerwonego RGB | Styk 6 | Styk 6 | Ekran toru koncentrycznego | Rezystancja do [limit z dokumentacji] | Połączenia z innymi masami tylko według schematu |
| [Nazwa kolejnego sygnału] | [Numer styku] | [Numer styku] | [Żyła, para, polaryzacja, ekran] | [Limit i metoda] | [Grupy, od których wymagane jest oddzielenie] |
| Ekran zbiorczy | [Obudowa lub punkt z rysunku] | [Obudowa lub punkt z rysunku] | [Sposób zakończenia] | [Limit i punkty pomiarowe] | [Dozwolone połączenia z masami] |
| Styk niepodłączony | [Numer styku] | Brak połączenia | Bez żyły, zgodnie z rysunkiem | Brak ciągłości do pozostałych punktów | [Próg wykrywania niepożądanego połączenia] |
Przykład założony: oszacowanie rezystancji połączenia
Rozpatrzmy pojedynczy tor miedziany pasywnego kabla, mierzony między odpowiadającymi sobie stykami końców A i B. Przyjmijmy wyłącznie do obliczenia: długość żyły L = 1,5 m, rezystancję jednostkową r = 0,10 Ω/m oraz rezystancję każdego z dwóch zakończeń Rz = 0,02 Ω. To przykład założony, a nie parametry konkretnego kabla ani wynik pomiaru.
Rezystancje połączone szeregowo sumują się: R = L × r + 2 × Rz = 1,5 × 0,10 + 2 × 0,02 = 0,19 Ω. Współczynnik 2 oznacza zakończenia po obu stronach jednej żyły; nie liczymy tu pętli z przewodem powrotnym. Własne obliczenie wykonaj z długości z rysunku i parametrów z kart przewodu oraz zakończeń.
Otrzymane oszacowanie nie jest gotowym progiem odbioru. Próg musi uwzględniać tolerancje, temperaturę, rezystancję przyrządu połączeniowego i niepewność pomiaru. Przy małych rezystancjach warto rozważyć pomiar czteroprzewodowy. Sygnalizator akustyczny multimetru może zaakceptować połączenie o rezystancji niedopuszczalnej dla projektu.
Kolejność kontroli produkcyjnej
- Sprawdź zgodność numeracji gniazd testowych z widokami na rysunku oraz wersję programu z wersją dokumentacji kabla.
- Przy odłączonych urządzeniach sprawdź ciągłość każdego wymaganego połączenia styk–styk, łącznie z ekranami i obudowami przewidzianymi w schemacie.
- Sprawdź brak zwarć między wszystkimi odrębnymi grupami elektrycznymi. Uwzględnij styki sąsiednie, odległe, zasilanie, masy i obudowy; połączenia celowe nie są wadą.
- Potwierdź brak połączeń styków, które mają pozostać niepodłączone. Zamienione żyły i odwrócona polaryzacja pary mają powodować wynik negatywny.
- Zapisz identyfikację wyrobu, wersję programu, wynik oraz wskazanie wadliwego obwodu. Po poprawce powtórz pełny test.
Dla kabla aktywnego przygotuj osobną procedurę: układy elektroniczne mogą uniemożliwiać pomiar ciągłości przez cały tor. Dobierz napięcie i prąd testu do ich dokumentacji. Próba zwarciowa nie zastępuje pomiaru rezystancji izolacji ani badania wytrzymałości elektrycznej, jeśli takie badania przewiduje specyfikacja.
Test ciągłości i zwarć nie potwierdza pasma ani jakości transmisji. Kwalifikacja konstrukcji wymaga badań właściwych dla danego interfejsu, obejmujących parametry torów sygnałowych i działanie wymaganych funkcji. Osobno ustal zakres kontroli każdej sztuki i badań okresowych. Samo wyświetlenie obrazu na jednym monitorze nie stanowi dowodu zgodności ze wszystkimi zadeklarowanymi trybami.
Typowe błędy w zamówieniach i dokumentacji
- „Wszystkie styki na wprost”. Pomija wyjątki interfejsu, celowo niepodłączone styki i konfigurację złączy USB-C.
- Brak widoku numeracji. Poprawna lista numerów nie pomoże, jeśli wykonawca odczyta złącze od niewłaściwej strony.
- Zamiana przewodu na podstawie średnicy. Podobny płaszcz nie oznacza takiej samej geometrii par, ekranowania i parametrów elektrycznych.
- Pomijanie linii pomocniczych. Kabel może mieć poprawne tory obrazu, a nie umożliwiać wykrycia i konfiguracji monitora.
- Odbiór wyłącznie omomierzem. Przejście testu połączeń nie dowodzi zachowania parametrów szybkiej transmisji.
Najczęstsze pytania
Czy można zmienić wtyk HDMI na DisplayPort bez elektroniki?
Nie przez samo przelutowanie żył. To różne interfejsy. Możliwość użycia określonego adaptera zależy od kierunku konwersji i funkcji źródła. Specyfikacja musi wskazywać wejście, wyjście i zgodne rozwiązanie konwersji.
Czy każdy kabel USB-C nadaje się do monitora?
Nie. Sprawdź obsługę DisplayPort Alt Mode przez urządzenia oraz zgodność kabla z tym połączeniem. Deklaracja ładowania lub obecność e-markera nie zastępują potwierdzenia obsługi torów obrazu.
Czy ekran należy zawsze odłączać z jednej strony?
Nie należy stosować takiej zasady automatycznie do kabli monitorowych. Sposób połączenia ekranów z obudowami i masami określają interfejs oraz konstrukcja zespołu. W VGA ekran toru koncentrycznego jest także przewodem powrotnym sygnału; jego odłączenie zmienia obwód transmisji.
Dlaczego kabel przechodzi test ciągłości, a obraz zanika?
Pomiar dla prądu stałego nie wykrywa wszystkich problemów z impedancją, tłumieniem i przesłuchami. Sprawdź zgodność trybu pracy z dokumentacją kabla, wykonanie zakończeń, linie pomocnicze oraz zachowanie całego połączenia w wymaganym trybie. Dla kabla aktywnego uwzględnij kierunek i zasilanie.
