Wiązka przewodów samochodowych – Rosnący popyt w świecie motoryzacji

Wiązka przewodów samochodowych jest jednym z tych elementów pojazdu, których kierowca zwykle nie widzi, ale bez których nie działa żadna współczesna funkcja elektryczna. Łączy akumulator, sterowniki, czujniki, siłowniki, oświetlenie, system multimedialny, układ komfortu i zabezpieczenia. Wraz z rozwojem elektroniki samochodowej rośnie również znaczenie dobrze zaprojektowanej wiązki: musi przenosić energię, sygnały sterujące i dane, a jednocześnie wytrzymywać temperaturę, drgania, wilgoć, chemikalia oraz wieloletnią eksploatację.

Rosnące zapotrzebowanie na wiązki przewodów wynika z dwóch zjawisk: pojazdy mają coraz więcej układów elektronicznych, a producenci oczekują krótszego montażu i powtarzalnej jakości. Zamiast prowadzić pojedyncze przewody w pojeździe, projektuje się kompletne zespoły kablowe dopasowane do konkretnego modelu i wersji wyposażenia. Poniżej omawiamy podstawowe elementy takiej wiązki, typy stosowane w pojazdach, zasady doboru materiałów oraz najczęstsze problemy serwisowe.

1. Wiązka przewodów samochodowych — czym jest samochodowa wiązka kablowa?

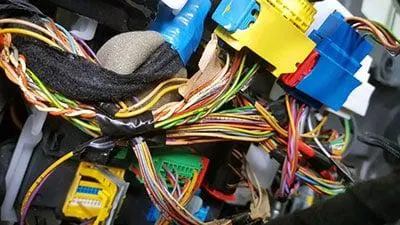

Samochodowa wiązka przewodów to uporządkowany zespół przewodów, złączy, terminali, osłon, taśm, peszli, uszczelnień i elementów mocujących. Jej zadaniem jest połączenie różnych części pojazdu tak, aby energia elektryczna i sygnały docierały do właściwych odbiorników w odpowiednim czasie. Dobra wiązka nie jest przypadkową paczką kabli. To element zaprojektowany pod obciążenie prądowe, środowisko pracy, trasę prowadzenia w pojeździe, wymagania montażowe i przyszły serwis.

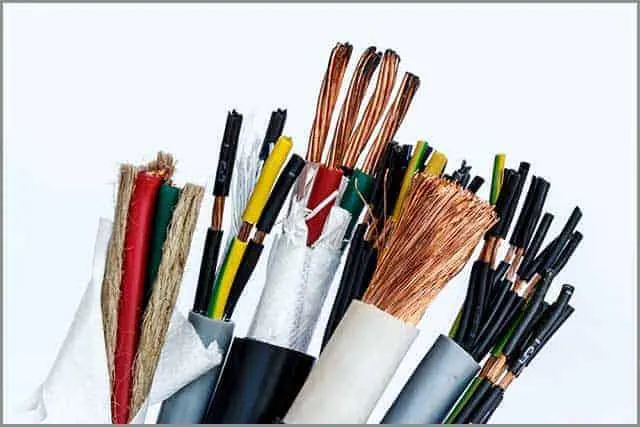

2. Podstawowe przewody w wiązce samochodowej

Wiązka samochodowa składa się z przewodów o różnych przekrojach, izolacjach i funkcjach. Inne wymagania ma przewód zasilający wentylator lub pompę paliwa, inne przewód czujnika położenia wału, a jeszcze inne skręcona para magistrali CAN. Dlatego przy projektowaniu wiązki trzeba określić nie tylko liczbę żył, lecz także prądy robocze, dopuszczalne spadki napięcia, temperaturę otoczenia, odporność na olej i paliwo, promień gięcia oraz sposób ochrony przed zakłóceniami elektromagnetycznymi.

2.1 Przewody niskiego napięcia w samochodzie

Większość instalacji w tradycyjnych pojazdach osobowych pracuje w układzie niskiego napięcia, najczęściej 12 V, a w pojazdach ciężarowych często 24 V. W samochodach hybrydowych i elektrycznych dochodzą obwody wysokiego napięcia, które projektuje się według osobnych zasad bezpieczeństwa. W wiązkach niskonapięciowych kluczowe są przekrój przewodu, dopuszczalny prąd, długość trasy, jakość połączeń zaciskanych i zabezpieczenie obwodu bezpiecznikiem. Zbyt mały przekrój powoduje nadmierny spadek napięcia oraz nagrzewanie przewodu, a źle dobrane złącze staje się punktem awarii.

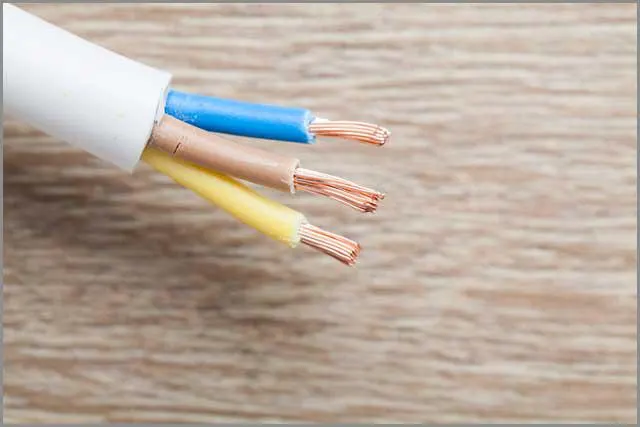

2.1.1 Budowa przewodnika

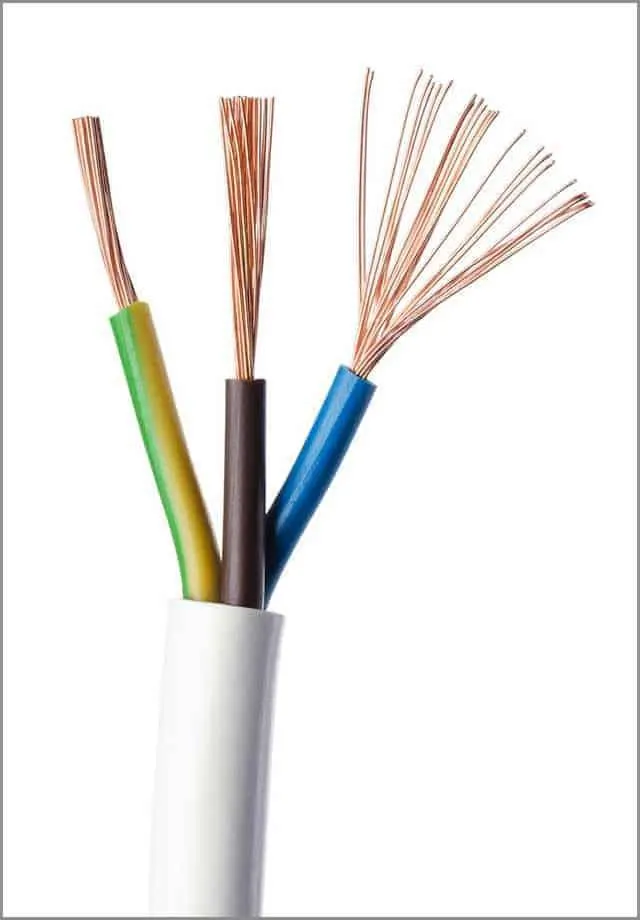

Przewodnik przenosi prąd między elementami pojazdu. W motoryzacji najczęściej stosuje się przewody miedziane wielodrutowe, ponieważ dobrze łączą przewodność z elastycznością i odpornością na drgania. Aluminium bywa używane w wybranych aplikacjach, głównie tam, gdzie liczy się redukcja masy, ale wymaga odpowiednich złączy i kontroli korozji galwanicznej. Na parametry przewodu wpływają materiał, przekrój, długość, liczba drucików, sposób cynowania oraz jakość zacisku terminala. W praktyce dobór przewodu powinien wynikać z obliczeń prądowych i warunków pracy, nie z ogólnego założenia, że jeden typ kabla pasuje do całej instalacji.

2.1.2 Izolacja przewodu

Izolacja oddziela przewodnik od innych obwodów i od nadwozia, a także chroni go przed wilgocią, temperaturą i ścieraniem. W wiązkach samochodowych spotyka się między innymi PVC, XLPE, TPE, FEP, silikon oraz materiały specjalne do stref wysokiej temperatury. PVC dobrze sprawdza się w wielu typowych obwodach kabiny, ale w pobliżu silnika lub układu wydechowego zwykle potrzebne są izolacje o wyższej odporności cieplnej. Materiał izolacji dobiera się do miejsca montażu: komora silnika, drzwi, podwozie, bagażnik i wnętrze pojazdu mają różne ryzyka eksploatacyjne.

Warto odróżnić izolację pojedynczego przewodu od osłony całej wiązki. Izolacja zabezpiecza żyłę, natomiast taśmy, peszle, rury karbowane i oploty chronią zespół kabli jako całość. Dopiero połączenie obu poziomów ochrony daje wiązkę odporną na drgania, ocieranie o krawędzie, zachlapanie i wysoką temperaturę.

3. Typy wiązek przewodów samochodowych

W pojeździe pracuje wiele wiązek: komory silnika, nadwozia, deski rozdzielczej, drzwi, świateł, systemu audio, akumulatora, układów bezpieczeństwa i systemów wysokiego napięcia. Różnią się liczbą przewodów, poziomem ekranowania, typem złączy i wymaganiami środowiskowymi. Wiązka prowadzona pod maską musi wytrzymać temperaturę i płyny eksploatacyjne, a wiązka drzwiowa musi znosić wielokrotne zginanie przy otwieraniu i zamykaniu drzwi.

3.1 Przewody skręcane i ekranowane w samochodzie

Nie każdy przewód w pojeździe służy tylko do zasilania. W nowoczesnych samochodach ważną rolę mają przewody sygnałowe i transmisyjne, które muszą zachować integralność danych mimo zakłóceń generowanych przez silniki, przekaźniki, alternator, przetwornice i moduły mocy. Dlatego w wiązkach stosuje się pary skręcane, przewody ekranowane oraz odpowiednie prowadzenie tras z dala od źródeł zakłóceń.

Linia skręcana

Skręcona para przewodów ogranicza wpływ zakłóceń elektromagnetycznych i pomaga utrzymać stabilne parametry transmisji. Tak prowadzi się między innymi przewody magistral komunikacyjnych, na przykład CAN, LIN w określonych konfiguracjach lub inne obwody sygnałowe zależnie od projektu. Skok skrętu, impedancja, długość odcinków rozplecionych przy złączu i sposób prowadzenia w wiązce mają znaczenie dla niezawodności komunikacji. W praktyce nie należy rozplatać takich przewodów podczas naprawy bardziej, niż wymaga tego złącze lub dokumentacja serwisowa.

Osłony

Ekranowanie stosuje się tam, gdzie przewód ma przenosić wrażliwy sygnał lub gdzie sam obwód może emitować zakłócenia. Ekran może mieć postać oplotu, folii albo konstrukcji mieszanej. Ważny jest nie tylko sam materiał, ale również sposób połączenia ekranu z masą i zachowanie ciągłości ochrony przy złączach. W pojazdach z automatycznymi skrzyniami biegów, systemami ADAS, kamerami, czujnikami i rozbudowaną elektroniką jakość ekranowania bezpośrednio wpływa na stabilność działania systemów.

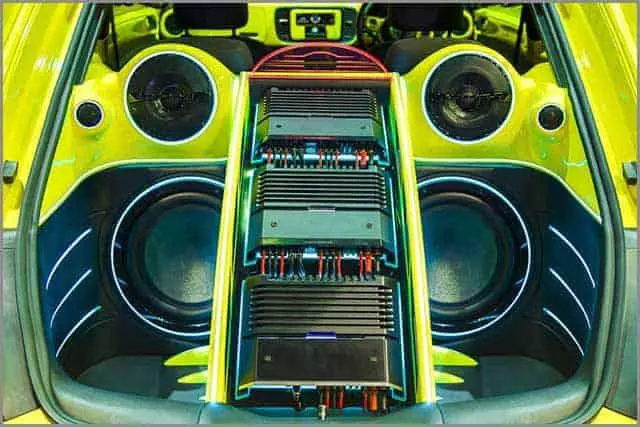

3.2 Wiązka do zmiany lub montażu systemu stereo

System audio jest częstym obszarem modyfikacji, dlatego wiązki stereo są projektowane tak, aby połączyć radio, wzmacniacz, głośniki, sterowanie z kierownicy, antenę i zasilanie bez cięcia fabrycznej instalacji. Dobrze dobrana wiązka przejściowa pozwala zamontować jednostkę z rynku wtórnego, zachowując funkcje pojazdu i ograniczając ryzyko błędów w instalacji.

3.3 Zintegrowana wiązka przewodów wzmacniacza

Zintegrowana wiązka wzmacniacza łączy radio lub moduł multimedialny z fabrycznym wzmacniaczem i głośnikami. W pojazdach z rozbudowanym audio nie wystarczy podać zasilania i sygnału głośnikowego; trzeba uwzględnić przewody sterujące, masy sygnałowe, włączanie wzmacniacza, a czasem także komunikację cyfrową. Właśnie dlatego gotowa wiązka dopasowana do modelu pojazdu jest bezpieczniejsza niż improwizowane połączenia.

3.4 Wiązka obejściowa wzmacniacza

Wiązka obejściowa wzmacniacza pozwala pominąć fabryczny wzmacniacz, gdy użytkownik montuje inne radio, procesor dźwięku albo zewnętrzny wzmacniacz. Jej zadaniem jest poprowadzenie sygnału do głośników w sposób zgodny z instalacją pojazdu. Taki element bywa potrzebny, gdy fabryczny wzmacniacz jest uszkodzony, niekompatybilny z nową jednostką lub ogranicza planowaną modernizację audio.

3.5 Wiązka podtrzymująca sygnały ostrzegawcze

W wielu pojazdach dźwięki ostrzegawcze, komunikaty pasów bezpieczeństwa, sygnał otwartych drzwi czy powiadomienia o światłach są powiązane z modułem audio lub magistralą pojazdu. Po wymianie radia część tych funkcji może zniknąć, jeżeli zastosuje się prostą przejściówkę bez odpowiedniej elektroniki. Wiązka podtrzymująca sygnały ostrzegawcze zachowuje te funkcje, dzięki czemu modernizacja systemu audio nie pogarsza bezpieczeństwa ani ergonomii.

3.6 Wiązka premium

Określenie „wiązka premium” najczęściej dotyczy zestawu przygotowanego do pojazdu z bogatszym wyposażeniem: wzmacniaczem, sterowaniem z kierownicy, kamerą cofania, systemem ostrzegawczym, dodatkowymi głośnikami lub modułami komfortu. Taka wiązka musi przenosić więcej sygnałów i uwzględniać funkcje specyficzne dla danej wersji auta. Przy projektach niestandardowych warto od razu określić, które funkcje mają zostać zachowane, a które można pominąć.

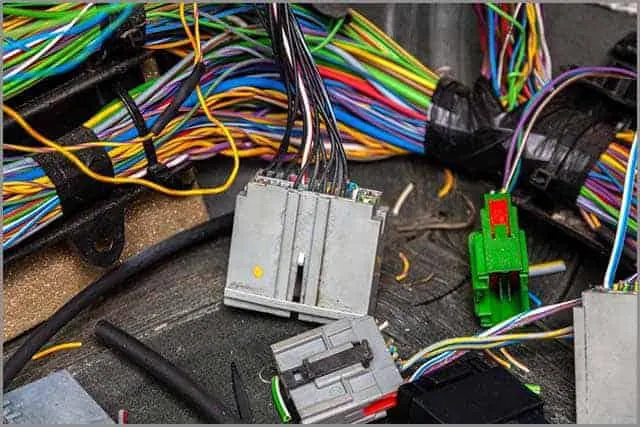

4. Jak usunąć przewód z wiązki samochodowej

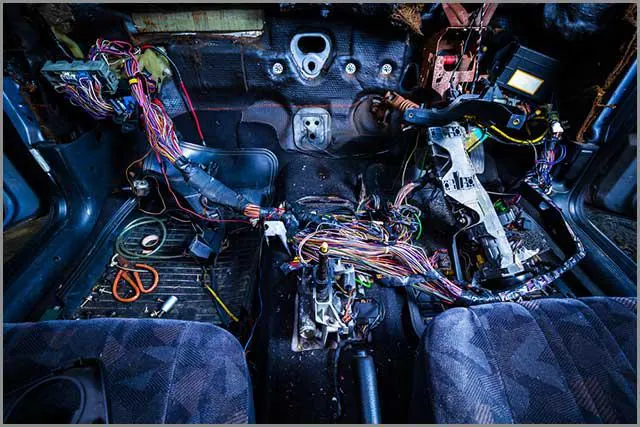

Usuwanie przewodu z wiązki samochodowej wymaga ostrożności. Wiele przewodów wygląda podobnie, a jeden obwód może zasilać kilka modułów lub przekazywać sygnał do sterownika. Przed jakąkolwiek ingerencją trzeba mieć schemat elektryczny pojazdu, zdjęcia złączy, opis pinów i pewność, że obwód rzeczywiście jest zbędny. W nowych pojazdach przypadkowe odłączenie przewodu może uruchomić błędy diagnostyczne, unieruchomić system bezpieczeństwa albo spowodować zwarcie.

Krok 1. Odłącz zasilanie i zabezpiecz obwód

Pracę należy zacząć od odłączenia akumulatora zgodnie z procedurą producenta pojazdu. W samochodach z systemami podtrzymania pamięci, alarmem, poduszkami powietrznymi lub wysokim napięciem potrzebne są dodatkowe zasady bezpieczeństwa. Blok bezpieczników nie zawsze znajduje się w tym samym miejscu, dlatego nie należy zakładać jednej lokalizacji dla wszystkich modeli. Po odłączeniu zasilania trzeba sprawdzić, który bezpiecznik i które złącze odpowiadają za modyfikowany obwód.

Krok 2. Uzyskaj dostęp do wiązki i elementów mocujących

Wiązki są mocowane opaskami, spinkami, przepustami, śrubami i prowadnicami. W desce rozdzielczej lub komorze silnika dostęp bywa ograniczony, dlatego demontaż trzeba prowadzić bez wyrywania spinek i bez przecinania osłon w przypadkowych miejscach. Warto dokumentować każdy etap zdjęciami. Jeżeli przewód przechodzi przez grodź, drzwi lub słupek, trzeba zwrócić uwagę na gumowe przepusty, bo ich uszkodzenie może później doprowadzić do przecieku wody.

Krok 3. Odłącz przewód bez uszkadzania złącza

Najbezpieczniej usunąć przewód przez wypięcie terminala z obudowy złącza odpowiednim narzędziem do depinningu. Cięcie przewodu i zostawienie niezaizolowanej końcówki jest złym rozwiązaniem. Po wypięciu należy zabezpieczyć wolne gniazdo, odtworzyć osłonę wiązki i sprawdzić ciągłość oraz brak zwarć. Jeżeli przewód będzie potrzebny przy późniejszym montażu, lepiej go zaślepić i opisać, niż usuwać bez możliwości powrotu do konfiguracji fabrycznej.

5. Korzyści i zastosowania wiązek przewodów samochodowych

Wiązka przewodów upraszcza montaż pojazdu, porządkuje instalację i zmniejsza liczbę błędów produkcyjnych. Dla producenta oznacza krótszy czas montażu na linii, a dla użytkownika większą niezawodność i łatwiejszą diagnostykę. W dobrze zaprojektowanej wiązce każdy przewód ma swoje miejsce, złącza są dobrane do obciążenia, a osłony chronią instalację przed środowiskiem pracy.

5.1 Zastosowania samochodowych wiązek kablowych

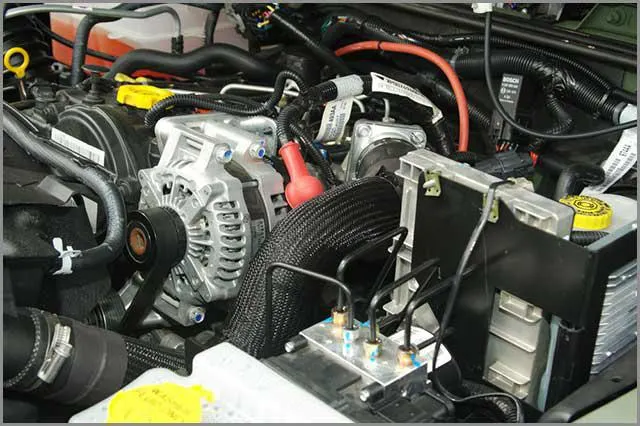

Wiązki pracują w niemal każdym obszarze pojazdu. W komorze silnika łączą czujniki, wtryskiwacze, cewki, alternator, rozrusznik, wentylatory i sterownik. W nadwoziu obsługują oświetlenie, zamki, szyby, lusterka, czujniki parkowania, klimatyzację, moduły komfortu i systemy bezpieczeństwa. W podwoziu prowadzą przewody do czujników ABS, hamulca postojowego, oświetlenia i elementów napędu.

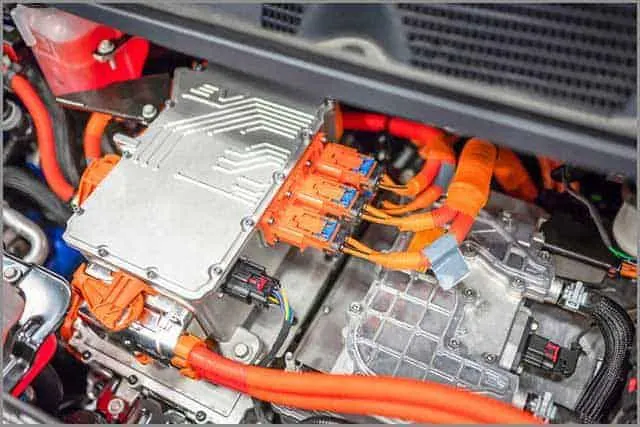

W pojazdach hybrydowych i elektrycznych dochodzą wiązki wysokiego napięcia oraz dodatkowe przewody komunikacyjne między baterią trakcyjną, falownikiem, ładowarką i układem zarządzania energią. Takie obwody wymagają oznaczeń, izolacji, ekranowania i procedur bezpieczeństwa innych niż standardowe instalacje 12 V.

Dobór wiązki zależy od modelu pojazdu, wersji wyposażenia i oczekiwanej żywotności. Ta sama funkcja, na przykład klimatyzacja lub podgrzewanie foteli, może wymagać innej konfiguracji przewodów w zależności od sterownika, liczby czujników i sposobu integracji z magistralą pojazdu.

5.2 Zalety samochodowych wiązek kablowych

Minimalny czas instalacji

Gotowa wiązka skraca montaż, ponieważ przewody są już przycięte, zakończone terminalami, opisane i ułożone zgodnie z trasą w pojeździe. Monter nie musi prowadzić osobno dziesiątek przewodów ani dobierać złączy na linii produkcyjnej. To ogranicza pomyłki i zwiększa powtarzalność.

Zmniejszona możliwość wystąpienia zwarć

Uporządkowana wiązka ma osłony, punkty mocujące i zabezpieczenia dopasowane do trasy prowadzenia. Dzięki temu przewody nie ocierają się przypadkowo o ostre krawędzie, nie zwisają przy gorących elementach i nie są naprężone przy ruchomych częściach. To realnie zmniejsza ryzyko zwarć oraz przerw w obwodzie.

Większa odporność na warunki ekstremalne

Wiązki projektowane do motoryzacji muszą wytrzymać drgania, wysoką i niską temperaturę, wodę, sól drogową, oleje, paliwa oraz środki czyszczące. O odporności decydują nie tylko przewody, ale również złącza, uszczelki, taśmy, peszle, uchwyty i sposób prowadzenia wiązki.

Lepsza wydajność paliwowa

Sama wiązka nie obniża zużycia paliwa wprost, ale umożliwia stabilną pracę czujników i sterowników odpowiedzialnych za spalanie, zapłon, wtrysk, ładowanie i kontrolę emisji. Błędy w okablowaniu mogą powodować nieprawidłowe odczyty, tryb awaryjny lub większe obciążenie układów pomocniczych.

Zwiększona wydajność samochodów hybrydowych

W pojazdach hybrydowych wiązki łączą układ spalinowy, elektryczny i elektroniczne sterowanie energią. Stabilna komunikacja między modułami, poprawne prowadzenie przewodów wysokiego napięcia i dobre ekranowanie wpływają na bezpieczeństwo oraz powtarzalną pracę napędu.

6. Porady dotyczące wyboru najlepszego producenta wiązek elektrycznych do samochodów

1. Nacisk na dobrą komunikację

Producent wiązek powinien umieć zadawać techniczne pytania: o schemat, listę połączeń, typy złączy, przekroje przewodów, warunki pracy, wymagania testowe i wielkość serii. Szybka odpowiedź handlowa jest ważna, ale w projektach motoryzacyjnych jeszcze ważniejsza jest komunikacja inżynierska. Jeżeli dostawca nie dopytuje o środowisko pracy i standardy jakości, ryzyko błędów rośnie.

2. Sprawdzenie opinii i dokumentacji jakości

Opinie klientów pomagają ocenić terminowość i obsługę, ale nie zastąpią dokumentacji procesu. Przy wyborze dostawcy warto zapytać o kontrolę zaciskania, test ciągłości, test zwarć, identyfikowalność partii, kwalifikacje operatorów i sposób obsługi reklamacji. Dla projektów seryjnych istotne są również audyty i zgodność z wymaganiami klienta końcowego.

3. Przygotowanie rysunku i prototypu

Dobry producent tworzy rysunek wiązki, tabelę połączeń i próbkę przed produkcją seryjną. Na tym etapie weryfikuje się długości odgałęzień, położenie złączy, etykiety, osłony, promienie gięcia i punkty mocowania. Prototyp pozwala wykryć błędy montażowe jeszcze przed zamówieniem większej partii.

4. Uwzględnienie środowiska pracy wiązki

Inaczej projektuje się wiązkę do kabiny, inaczej do komory silnika, a jeszcze inaczej do podwozia. Temperatura, wilgoć, kontakt z olejem, narażenie na kamienie, ruch części i promieniowanie UV wpływają na dobór izolacji, osłon, złączy i uszczelnień. Dostawca powinien umieć zaproponować rozwiązanie adekwatne do tych warunków, a nie tylko odtworzyć listę przewodów.

5. Sprawdzenie fabryki

Jeżeli projekt ma trafić do produkcji seryjnej, warto ocenić możliwości zakładu: maszyny do cięcia i odizolowania, zaciskarki, kontrolę siły zrywania, testery elektryczne, stanowiska montażowe, magazyn komponentów i procedury kontroli jakości. Wizyta lub audyt zdalny ułatwia ocenę, czy producent jest przygotowany do powtarzalnej produkcji, a nie tylko do wykonania pojedynczej próbki.

7. W jaki sposób wybrać wiązkę przewodów samochodowych i złącze

Dobór wiązki i złączy powinien zaczynać się od funkcji obwodu. Najpierw określa się prąd, napięcie, typ sygnału, środowisko, liczbę cykli łączenia, wymagane uszczelnienie i miejsce montażu. Dopiero potem wybiera się przewód, terminal, obudowę złącza, uszczelkę, zabezpieczenie obwodu i osłonę wiązki. Odwrócenie tej kolejności często prowadzi do kosztownych problemów: przegrzewania, korozji, przerw w kontakcie lub trudnego montażu.

7.1 Zasady wyboru złączy

7.1.1 Zasady wyboru złączy kabli samochodowych

Złącze musi pasować do przekroju przewodu, typu terminala, prądu obciążenia i warunków środowiskowych. W strefach narażonych na wodę stosuje się złącza uszczelnione, a w kabinie często wystarczają obudowy bez pełnej hermetyzacji. Ważne są również blokady terminali, odporność na drgania, zabezpieczenie przed błędnym wpięciem i dostępność narzędzi do prawidłowego zaciskania.

7.1.2 Surowce dla złączy (materiały) — analiza wydajności

1. Drut miedziany

Miedź pozostaje podstawowym materiałem przewodzącym w wiązkach samochodowych, ponieważ ma wysoką przewodność i dobrze nadaje się do elastycznych przewodów wielodrutowych. W złączach liczy się jednak nie tylko przewód, ale także materiał terminala, powłoka stykowa i stabilność zacisku po latach pracy.

2. Materiał obudowy (części z tworzywa sztucznego)

Obudowa złącza musi utrzymać terminale we właściwym położeniu, izolować styki i wytrzymać temperaturę oraz drgania. Do obudów stosuje się tworzywa techniczne, często w wersjach trudnopalnych lub wzmocnionych. Materiał dobiera się do miejsca pracy: złącze przy silniku wymaga większej odporności cieplnej niż złącze ukryte w desce rozdzielczej.

3. Materiał terminala (miedź i stopy miedzi)

Terminale wykonuje się zwykle z miedzi i jej stopów, na przykład mosiądzu, brązu fosforowego lub innych stopów sprężystych. Dobór zależy od wymaganej przewodności, siły styku, odporności na zmęczenie i kosztu. Powłoki cynowe, srebrne lub złote stosuje się w zależności od prądu, środowiska i niezawodności wymaganej przez aplikację.

Mosiądz jest łatwy w obróbce i stosowany w wielu połączeniach, natomiast brązy sprężyste lepiej utrzymują siłę docisku w trudniejszych warunkach. W praktyce najważniejsze jest dobranie kompletnego systemu: przewód, terminal, narzędzie zaciskające i obudowa powinny pochodzić z kompatybilnej specyfikacji.

7.2 Projekt obwodu samochodowego

Nie istnieje jedna wiązka dobra dla każdego pojazdu. Nawet podobne modele mogą mieć inne sterowniki, wyposażenie, akumulator, alternator, długości tras i wymagania diagnostyczne. Projekt obwodu musi uwzględniać schemat elektryczny, zabezpieczenia, masy, spadki napięć, dopuszczalne prądy oraz serwisowalność.

Konstrukcja systemu zasilania

System zasilania powinien dostarczać energię do odbiorników bez nadmiernych spadków napięcia i bez przegrzewania przewodów. Projekt obejmuje źródło zasilania, bezpieczniki, przekaźniki, rozdział plusa, punkty masowe i przewody powrotne. Szczególną uwagę zwraca się na obwody o dużym prądzie rozruchowym lub zmiennym obciążeniu, takie jak wentylatory, pompy i ogrzewanie.

Konstrukcja zabezpieczenia przewodów

Zabezpieczenie obwodu ma chronić przewód i pojazd przed skutkami zwarcia lub przeciążenia. Najczęściej stosuje się bezpieczniki, wkładki topikowe, wyłączniki automatyczne i elementy PTC. Zabezpieczenie dobiera się do przekroju przewodu, charakteru obciążenia i czasu reakcji wymaganego przez układ.

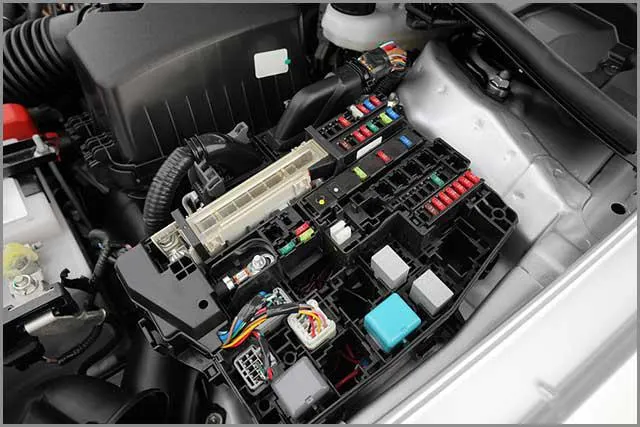

Bezpieczniki

Bezpiecznik powinien odłączyć obwód, zanim przewód lub złącze osiągnie niebezpieczną temperaturę. Jego wartość nie może być dobierana tylko do odbiornika; musi odpowiadać również przewodowi i trasie prowadzenia. Obciążenia indukcyjne, takie jak silniki i cewki, mogą wymagać innej charakterystyki niż obciążenia rezystancyjne. W projektach motoryzacyjnych warto przewidzieć osobne zabezpieczenia dla krytycznych grup obwodów, aby awaria jednego odbiornika nie wyłączała całego systemu.

Linia topikowa

Przewód topikowy jest specjalnym odcinkiem przewodu zabezpieczającego obwód dużej mocy. W razie przeciążenia ulega kontrolowanemu przepaleniu i odcina zasilanie. Stosuje się go zwykle blisko źródła energii, na przykład przy akumulatorze lub rozdzielni zasilania. Takiego elementu nie wolno zastępować przypadkowym przewodem, ponieważ jego charakterystyka jest częścią projektu zabezpieczenia.

Izolacja przewodu topikowego musi wytrzymać temperaturę powstającą przy zadziałaniu zabezpieczenia i ograniczyć ryzyko uszkodzenia sąsiednich elementów. Rozmiar i typ dobiera się do obwodu oraz wymagań producenta pojazdu.

Wyłącznik automatyczny

Wyłączniki automatyczne i elementy PTC stosuje się tam, gdzie po ustąpieniu przeciążenia obwód ma wrócić do pracy albo gdzie wymiana bezpiecznika byłaby niewygodna. Są droższe od standardowych bezpieczników, ale w wybranych aplikacjach upraszczają obsługę serwisową i chronią przed powtarzalnymi przeciążeniami.

Przekaźniki

Przekaźnik pozwala sterować większym obciążeniem za pomocą obwodu o małym prądzie. W pojazdach obsługuje między innymi światła, wentylatory, pompy, klakson, ogrzewanie szyb i wycieraczki. Przy doborze przekaźnika trzeba uwzględnić prąd styków, napięcie cewki, charakter obciążenia i wymagania trwałościowe. Coraz częściej część funkcji przejmują moduły półprzewodnikowe, ale klasyczne przekaźniki nadal są powszechne.

Zasady projektowania uziemienia

Punkty masowe decydują o stabilności napięć odniesienia i odporności na zakłócenia. Złe uziemienie może powodować błędy czujników, migotanie świateł, problemy z rozruchem i trudne do wykrycia usterki komunikacji. Projekt masy powinien ograniczać długość przewodów, unikać niepotrzebnych pętli i zapewniać dobre połączenie z nadwoziem lub dedykowaną szyną powrotną.

7.3 Projektowanie doboru przewodów samochodowych

Dobór przewodu zaczyna się od obciążenia i środowiska pracy. Projektant powinien określić prąd ciągły, prądy chwilowe, dopuszczalny spadek napięcia, temperaturę otoczenia, długość trasy i sposób chłodzenia wiązki. Dopiero wtedy można dobrać przekrój i izolację.

Wybór typu przewodów

Przewód do komory silnika powinien mieć wysoką odporność cieplną, odporność na olej i dobrą wytrzymałość mechaniczną. Przewód w drzwiach musi dobrze znosić zginanie. Przewód sygnałowy przy czujnikach może wymagać skręcenia lub ekranowania. W miejscach narażonych na wodę trzeba dodatkowo dobrać właściwe złącza i uszczelnienia, bo sama izolacja przewodu nie rozwiązuje problemu korozji styków.

Obliczanie powierzchni przekroju poprzecznego

Przekrój przewodu dobiera się tak, aby przeniósł wymagany prąd bez nadmiernego nagrzewania i bez zbyt dużego spadku napięcia. Na wynik wpływa długość przewodu, temperatura otoczenia, liczba przewodów w wiązce, sposób ułożenia i dopuszczalny spadek napięcia dla danego odbiornika. W praktyce korzysta się z norm, tabel producentów przewodów i obliczeń projektowych, a następnie potwierdza dobór testami.

7.4 Układ 3D projektu wiązki samochodowej

Projekt 3D pozwala sprawdzić, czy wiązka mieści się w pojeździe, nie koliduje z ruchomymi częściami i ma prawidłowe długości odgałęzień. Dzięki modelowi można zaplanować punkty mocowania, przepusty, promienie gięcia i serwisowy dostęp do złączy. To szczególnie ważne w nowoczesnych pojazdach, gdzie przestrzeń montażowa jest ograniczona, a jedna wiązka może przechodzić przez kilka modułów nadwozia.

7.5 Mocowanie i osłona całej wiązki przewodów samochodowych

Mocowanie wiązki przewodów

Wiązka musi być stabilnie zamocowana, ale nie może być naprężona. Do mocowania stosuje się opaski, uchwyty, spinki, prowadnice i wsporniki. Punkty mocowania powinny zapobiegać ocieraniu o ostre krawędzie, oddalać przewody od źródeł ciepła i zostawiać zapas przy elementach ruchomych. Szczególnie ważne są przejścia przez grodzie, drzwi i pokrywy, gdzie wiązka pracuje mechanicznie.

Osłona wiązki przewodów

Osłona chroni wiązkę przed ścieraniem, temperaturą, wilgocią, brudem i zakłóceniami. W zależności od miejsca stosuje się taśmy materiałowe, taśmy PVC, peszle karbowane, rury ochronne, oploty tekstylne, oploty metalowe i rękawy termiczne. W komorze silnika priorytetem jest odporność cieplna i chemiczna, a we wnętrzu pojazdu często ważne jest ograniczenie hałasu i estetyczne prowadzenie kabli.

Analiza wydajności materiału osłonowego

Materiał osłony powinien odpowiadać miejscu montażu. Nie ma jednego rozwiązania dla całego pojazdu: taśma materiałowa dobrze tłumi hałas w kabinie, peszel chroni przed ścieraniem, a rękaw termiczny jest potrzebny w pobliżu gorących elementów. Projektant musi dobrać materiał do temperatury, tarcia, wilgoci, odporności chemicznej i wymaganego promienia gięcia.

Rura karbowana

Rury karbowane są popularną osłoną wiązek, szczególnie w strefach narażonych na ścieranie i uderzenia. Wykonuje się je między innymi z polipropylenu lub poliamidu, zależnie od wymaganej odporności cieplnej i mechanicznej. Dobrze sprawdzają się przy wiązkach silnikowych oraz w miejscach, gdzie przewody muszą być prowadzone w większych odcinkach.

Rura z PVC

Rury i koszulki PVC mogą chronić odgałęzienia wiązki w mniej wymagających miejscach. Są elastyczne i łatwe w montażu, ale zwykle nie są najlepszym wyborem do stref bardzo wysokiej temperatury. Dlatego przy silniku, turbosprężarce lub układzie wydechowym trzeba stosować materiały o wyższej odporności cieplnej.

Taśma

Taśmy służą do wiązania przewodów, ochrony przed ścieraniem, izolacji i redukcji hałasu. W kabinie często stosuje się taśmy tekstylne, które ograniczają stuki i skrzypienie. W miejscach narażonych na wilgoć lub zabrudzenia używa się taśm o większej odporności mechanicznej. Rodzaj taśmy powinien wynikać z funkcji, a nie wyłącznie z ceny.

7.6 Ogólny projekt uszczelnienia wiązki przewodów samochodowych

Uszczelnienie chroni wiązkę i złącza przed wodą, pyłem, solą drogową oraz korozją. W złączach stosuje się uszczelki przewodów, uszczelki obudów i zaślepki niewykorzystanych pól. W przejściach przez nadwozie używa się przepustów gumowych. Materiały takie jak EPDM, silikon, neopren czy inne elastomery dobiera się do temperatury, odporności chemicznej i elastyczności. Nieszczelność przy złączu może powodować awarie oddalone od miejsca przecieku, bo wilgoć potrafi przemieszczać się wzdłuż przewodów.

8. 11 rzeczy, które trzeba wiedzieć o wiązce przewodów samochodowych

1. Różnica między wiązką samochodową a standardową wiązką przewodów

Wiązka samochodowa jest projektowana pod drgania, temperaturę, wilgoć, ograniczoną przestrzeń i wymagania diagnostyczne pojazdu. Standardowa wiązka przemysłowa może mieć podobną funkcję elektryczną, ale nie zawsze spełni wymagania motoryzacyjne.

2. Zastosowanie wiązki przewodów samochodowych

Główne zadanie wiązki to przesyłanie zasilania i sygnałów między modułami. W praktyce oznacza to obsługę rozruchu, świateł, czujników, sterowników, komfortu, bezpieczeństwa, multimediów i komunikacji.

3. Projektowanie wiązek przewodów samochodowych

Projekt zależy od modelu auta, funkcji, miejsca montażu i norm klienta. Obejmuje schemat, listę połączeń, dobór komponentów, trasę 3D, osłony, mocowania i testy.

4. Typ wiązki przewodów samochodowych

Do typowych kategorii należą wiązki silnikowe, nadwoziowe, drzwiowe, audio, akumulatorowe, oświetleniowe, podwoziowe i wysokiego napięcia. Każda z nich ma inne wymagania konstrukcyjne.

5. Zalety wiązki przewodów samochodowych

Wiązka przyspiesza montaż, ogranicza błędy, ułatwia serwis i poprawia odporność instalacji na warunki pracy. Dobrze dobrane osłony zmniejszają także hałas oraz ryzyko uszkodzeń mechanicznych.

6. Niestandardowe wiązki przewodów samochodowych

Niestandardowa wiązka ma sens wtedy, gdy pojazd, urządzenie lub modernizacja wymaga konkretnego układu złączy, długości i zabezpieczeń. Kluczowe jest przekazanie producentowi pełnych danych: schematu, listy pinów, próbek złączy i warunków pracy.

7. Jakość wiązki przewodów samochodowych

Jakość wiązki widać w powtarzalności zacisków, właściwym prowadzeniu przewodów, czytelnych oznaczeniach, trwałości osłon i pozytywnych wynikach testów elektrycznych. Sama estetyka nie wystarcza.

8. Testy wiązek przewodów samochodowych

Przed montażem wiązka powinna przejść test ciągłości, test zwarć, kontrolę pinów, oględziny zacisków i weryfikację wymiarów. W aplikacjach krytycznych wykonuje się także testy środowiskowe i wibracyjne.

9. Wybór producenta wiązek niestandardowych

Dobry producent rozumie wymagania projektu, potrafi przygotować prototyp, prowadzi kontrolę jakości i jasno komunikuje ograniczenia. Warto wybrać dostawcę, który wspiera projekt technicznie, a nie tylko składa ofertę cenową.

10. Wiązka przewodów dla alternatywnych źródeł energii

Pojazdy hybrydowe, elektryczne i specjalistyczne wymagają wiązek dostosowanych do innych źródeł energii i innej architektury sterowania. Oznacza to więcej przewodów komunikacyjnych, ekranowania i zabezpieczeń.

11. Wiązka przewodów z wyspecjalizowanymi funkcjami

Dodatkowe funkcje, takie jak kamery, czujniki, sterowanie z kierownicy, ogrzewanie, audio premium czy telematyka, wymagają dopasowanych przewodów i złączy. Warto przewidzieć je już na etapie projektu, zamiast później dokładać przypadkowe odgałęzienia.

9. Samochodowa wiązka przewodów — wiązka przewodów silnika — naprawa i wymiana

1. Dlaczego naprawa lub wymiana wiązki silnika jest ważna?

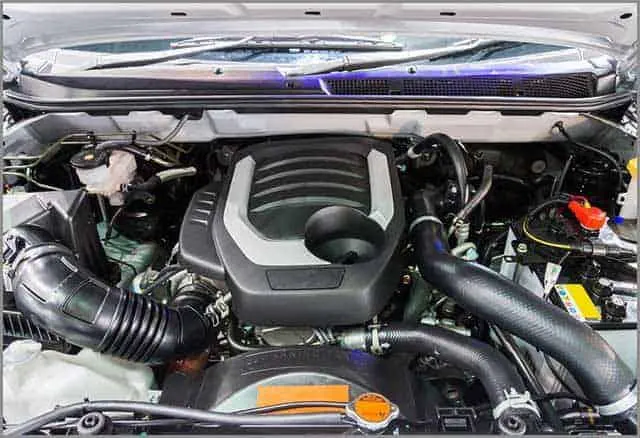

Wiązka silnika pracuje w najtrudniejszych warunkach: przy wysokiej temperaturze, drganiach, oleju, paliwie i wodzie. Uszkodzenie może powodować błędy czujników, nierówną pracę, brak rozruchu albo przerwy w zasilaniu. Dlatego usterki tej wiązki trzeba traktować poważnie.

2. Co to jest wiązka przewodów silnika?

Wiązka silnika łączy sterownik z czujnikami, wtryskiwaczami, cewkami, zaworami, alternatorem, rozrusznikiem i innymi elementami osprzętu. Musi być odporna na temperaturę i dobrze zamocowana, bo pracuje blisko ruchomych oraz gorących części.

3. Co robi wiązka przewodów silnika?

Jej zadaniem jest dostarczanie zasilania i przesyłanie sygnałów, dzięki którym sterownik silnika może kontrolować zapłon, wtrysk, emisję, chłodzenie i diagnostykę. Bez sprawnej wiązki nawet dobry mechanicznie silnik nie będzie pracował prawidłowo.

4. Jak działa wiązka przewodów silnika?

Wiązka prowadzi przewody od źródeł zasilania i sterownika do poszczególnych odbiorników oraz czujników. Bezpieczniki chronią obwody, przekaźniki załączają większe obciążenia, a złącza umożliwiają demontaż podzespołów. Wszystko musi działać jako system: słaby styk w jednym miejscu może zaburzyć pracę całego silnika.

5. Objawy problemów z wiązką przewodów silnika

Typowe objawy to trudny rozruch, gaśnięcie silnika, błędy czujników, nierówna praca, przerywanie przy poruszaniu wiązką, przepalające się bezpieczniki i ślady przegrzania przy złączach. Diagnostyka powinna obejmować odczyt błędów, pomiar napięć, sprawdzenie mas i kontrolę mechaniczną wiązki.

6. Naprawa i wymiana wiązki przewodów silnika

Naprawa jest możliwa, gdy uszkodzenie dotyczy pojedynczego przewodu, złącza lub odcinka osłony. Wymiana całej wiązki ma sens przy rozległej korozji, przegrzaniu, uszkodzeniu po wypadku albo wielu wcześniejszych naprawach. Decyzję warto oprzeć na pomiarach i oględzinach, a nie tylko na cenie części.

7. Gdzie szukać pomocy przy wiązce przewodów silnika?

W prostych przypadkach pomaga elektryk samochodowy z dokumentacją serwisową i odpowiednimi narzędziami do złączy. Przy projektach niestandardowych lub odbudowie wiązki warto współpracować z producentem, który może odtworzyć długości, złącza, osłony i oznaczenia według specyfikacji.

8. Ogólny koszt naprawy wiązki przewodów silnika

Koszt zależy od dostępności wiązki, zakresu demontażu, liczby uszkodzonych przewodów i ceny złączy. Sama część może być tańsza niż robocizna, jeżeli wiązka jest głęboko zabudowana. W projektach produkcyjnych koszt naprawy ogranicza się przez dobrą dokumentację i powtarzalność komponentów.

10. Wiązka przewodów drzwiowych: najważniejsze informacje

1. Co to jest wiązka przewodów drzwiowych?

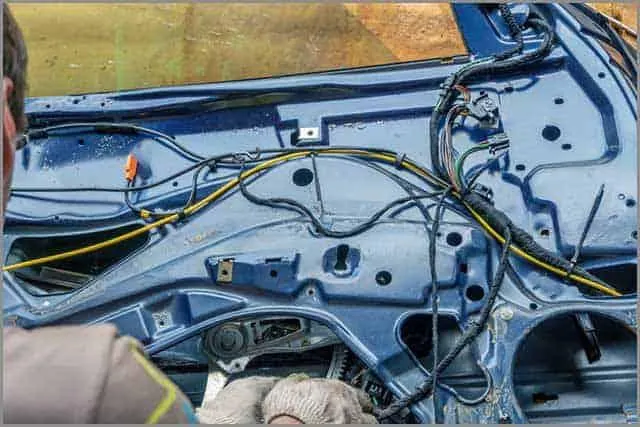

Wiązka drzwiowa łączy instalację nadwozia z elementami zamontowanymi w drzwiach: szybą elektryczną, zamkiem, głośnikiem, lusterkiem, podświetleniem, czujnikami i przyciskami. Przechodzi przez elastyczny przepust między słupkiem a drzwiami, dlatego musi dobrze znosić powtarzalne zginanie. To jeden z powodów, dla których uszkodzenia wiązek drzwiowych są dość częste w starszych pojazdach.

2. Wiązki przewodów w pojazdach

Do pojazdów trójkołowych

W pojazdach trójkołowych i lekkich pojazdach użytkowych wiązki są zwykle prostsze niż w samochodach osobowych, ale nadal muszą być odporne na wibracje i warunki zewnętrzne. Jeżeli pojazd ma drzwi, oświetlenie, zamki lub system audio, uporządkowana wiązka zwiększa bezpieczeństwo i ułatwia montaż.

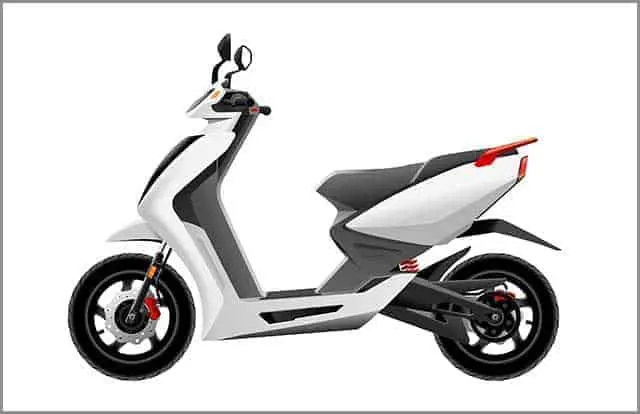

Dla pojazdów dwukołowych

Motocykle i skutery nie mają klasycznych wiązek drzwiowych, ale korzystają z podobnych zasad projektowania wiązek do oświetlenia, przełączników, wskaźników, ładowania i akcesoriów. W tych pojazdach szczególnie ważna jest odporność na wodę, drgania i ograniczoną przestrzeń montażową.

Dla czterokołowców

W samochodach osobowych wiązka drzwiowa obsługuje wiele funkcji komfortu i bezpieczeństwa. Jej uszkodzenie może powodować problemy z szybą, centralnym zamkiem, lusterkiem, głośnikiem, oświetleniem lub czujnikiem otwarcia drzwi. Dobra wiązka powinna mieć odpowiedni zapas długości w przegubie oraz osłonę odporną na wielokrotne zginanie.

3. Komponenty wiązki przewodów drzwiowych

Typowa wiązka drzwiowa obejmuje przewody zasilające, przewody sygnałowe, złącza, przepust gumowy, osłony, opaski i punkty mocowania. Łączy silnik podnośnika szyby, przełączniki, zamek, siłownik, głośnik i lusterko. Przy montażu trzeba uważać, aby wiązka nie była ściskana przez tapicerkę i nie pracowała na zbyt małym promieniu zgięcia.

4. Zalety prawidłowo wykonanej wiązki drzwi

Dobrze zaprojektowana wiązka drzwi porządkuje połączenia, skraca montaż i ogranicza ryzyko uszkodzeń przy codziennym użytkowaniu. Ma to znaczenie nie tylko dla wygody, ale też dla bezpieczeństwa, ponieważ zamek, czujniki i oświetlenie drzwiowe są częścią większego systemu pojazdu.

Skrócenie czasu instalacji

Gotowa wiązka ma właściwe długości i złącza, więc montaż polega na przeprowadzeniu jej po zaplanowanej trasie i wpięciu w odpowiednie punkty. To znacznie szybsze i pewniejsze niż prowadzenie pojedynczych przewodów.

Ochrona bezpieczeństwa

Izolacja, przepusty i osłony zapobiegają zwarciom oraz uszkodzeniom mechanicznym. W drzwiach ma to szczególne znaczenie, bo przewody pracują przy każdym otwarciu i zamknięciu.

Zwiększenie wydajności

Stabilne połączenia zmniejszają spadki napięcia i przypadkowe przerwy w obwodzie. Dzięki temu szyby, zamki, lusterka i głośniki działają przewidywalnie, bez okresowych usterek trudnych do zdiagnozowania.

5. Często zadawane pytania dotyczące wiązek przewodów drzwi

Najczęstsze pytania dotyczą pękających przewodów w przepuście, doboru zamiennika, kompatybilności z wyposażeniem i możliwości naprawy bez wymiany całej wiązki. Odpowiedź zależy od modelu pojazdu oraz zakresu uszkodzeń.

Przerwanie wewnętrznych przewodów wiązki

Przewód może pęknąć wewnątrz izolacji, szczególnie w miejscu ciągłego zginania. Objawem bywa funkcja działająca tylko przy określonym położeniu drzwi. Diagnoza wymaga pomiaru ciągłości, oględzin przepustu i czasem demontażu części tapicerki.

Niestandardowe wiązki drzwi

Niestandardowa wiązka drzwi powinna być przygotowana na podstawie dokładnych pomiarów, listy funkcji i typów złączy. Różnice między wersjami wyposażenia mogą dotyczyć liczby pinów, obecności głośnika, podgrzewanego lusterka, oświetlenia lub modułu sterującego.

6. Jak wybrać najlepszą wiązkę drzwi

Najlepsza wiązka drzwi to taka, która pasuje mechanicznie i elektrycznie do pojazdu. Trzeba sprawdzić złącza, długości, liczbę przewodów, odporność na zginanie i jakość przepustu. Przy zamiennikach warto unikać produktów bez jednoznacznej specyfikacji, bo niewielka różnica w pinach może unieruchomić kilka funkcji naraz.

11. Wiązki przewodów samochodowych — 10 problemów wynikających z nieprawidłowej wiązki akumulatora

1. Gaśnięcie silnika przy niskiej prędkości

Luźne, skorodowane lub przegrzane połączenie przy akumulatorze może powodować chwilowe spadki napięcia. Objawem bywa gaśnięcie silnika, resetowanie elektroniki lub błędy sterowników, zwłaszcza przy dużym obciążeniu elektrycznym.

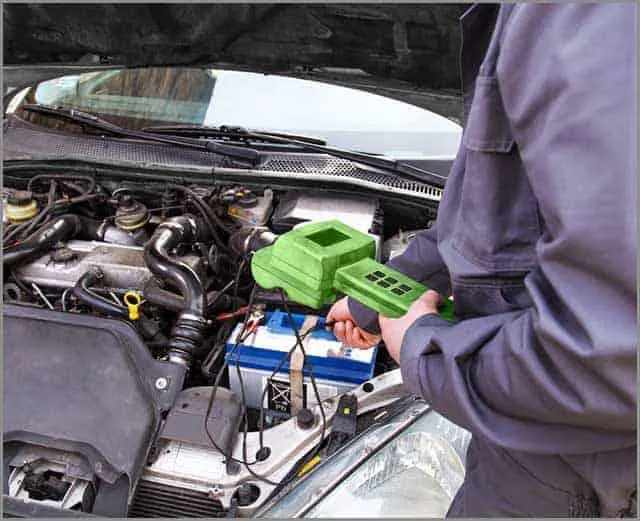

2. Problemy z uruchomieniem pojazdu

Jeżeli przewód akumulatorowy ma zbyt duży opór, rozrusznik może kręcić wolno albo nie zadziałać wcale. Podobne objawy daje słaby akumulator, dlatego diagnoza powinna obejmować pomiar napięcia pod obciążeniem oraz kontrolę przewodów plusowych i masowych.

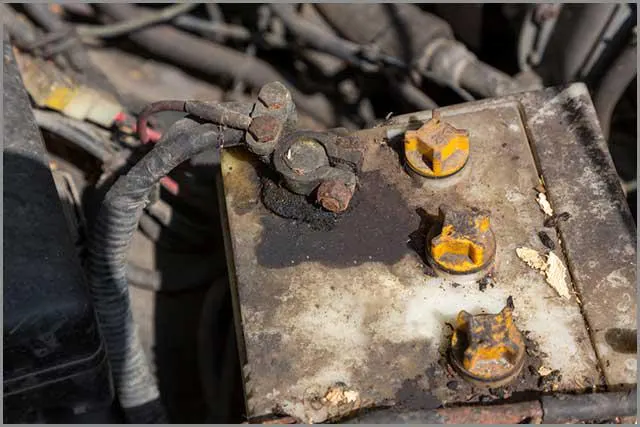

3. Korozja zacisku akumulatora

Korozja zacisków zwiększa opór połączenia i może powodować nagrzewanie, spadki napięcia oraz problemy z ładowaniem. Czasem wystarczy czyszczenie i zabezpieczenie zacisku, ale uszkodzony terminal lub przewód należy wymienić.

4. Światła i inne elementy elektryczne nie działają prawidłowo

Niestabilne połączenie akumulatora wpływa na wiele odbiorników jednocześnie. Migotanie świateł, reset radia, błędy modułów i słaba praca wentylatora mogą wskazywać na problem z głównym zasilaniem albo masą.

5. Uszkodzone złącza

Złącza narażone na wilgoć, sól i drgania mogą korodować lub tracić siłę docisku. Skutkiem jest przerwa w obwodzie, nagrzewanie styku albo okresowe zaniki zasilania. Wymiana samego przewodu bez naprawy złącza zwykle nie rozwiązuje problemu na długo.

6. Uszkodzenie wiązki przewodów przez metalowy panel

Ostra krawędź blachy, źle założona osłona lub deformacja po kolizji może przeciąć izolację wiązki. Takie uszkodzenie bywa niewidoczne z zewnątrz, ale prowadzi do zwarć, przepalania bezpieczników i okresowych usterek.

7. Woda i uszkodzenia wiązki

Woda w złączu lub pod osłoną przyspiesza korozję i może migrować wzdłuż przewodu. Problem często zaczyna się od nieszczelnego przepustu, pękniętej obudowy złącza albo braku zaślepki w niewykorzystanym polu.

8. Uszkodzenia mechaniczne

Wiązka akumulatora może zostać uszkodzona przez drgania, źle zamocowany przewód, niewłaściwy promień gięcia lub kontakt z gorącymi elementami. Uszkodzenie mechaniczne trzeba usuwać razem z przyczyną, inaczej naprawa szybko się powtórzy.

9. Rozszerzalność termiczna

Zmiany temperatury powodują rozszerzanie i kurczenie materiałów. Jeżeli przewód jest zbyt napięty albo złącze nie ma właściwego odciążenia, cykle cieplne mogą przyspieszyć pękanie izolacji, luzowanie styków i przerwy w przewodach.

10. Rozległe uszkodzenie wiązki

Jeżeli uszkodzenie obejmuje wiele przewodów, osłon i złączy, naprawa punktowa może być nieopłacalna. W takiej sytuacji bezpieczniej jest wymienić całą wiązkę lub odtworzyć ją według dokumentacji, zachowując przekroje, materiały i zabezpieczenia.

Wniosek

Jakość wiązki przewodów samochodowych decyduje o niezawodności wielu systemów pojazdu. Dobrze zaprojektowana wiązka ma właściwe przekroje, poprawnie dobrane złącza, odporne osłony, przemyślane mocowanie i udokumentowane testy. Słaba wiązka może natomiast powodować usterki trudne do diagnozowania: spadki napięcia, błędy czujników, zwarcia, korozję i awarie okresowe.

Przy wyborze producenta warto patrzeć nie tylko na cenę, ale także na doświadczenie, kontrolę jakości, komunikację techniczną, możliwość wykonania prototypu i testy końcowe. W projektach niestandardowych szczególnie ważne są pełne dane wejściowe: schemat, lista pinów, wymagania środowiskowe i oczekiwana wielkość produkcji.

OurPCB wykonuje niestandardowe wiązki przewodów i zespoły kablowe zgodnie ze specyfikacją klienta. Możemy pomóc w doborze materiałów, przygotowaniu prototypu i produkcji seryjnej, aby gotowa wiązka była dopasowana do funkcji pojazdu oraz warunków pracy.
