Zespół kabli i wiązka przewodów bywają traktowane jak synonimy, ale w praktyce opisują dwa różne typy połączeń. Oba rozwiązania służą do prowadzenia zasilania lub sygnałów między punktami systemu, jednak różnią się konstrukcją, poziomem ochrony, sposobem rozgałęziania oraz typowymi zastosowaniami. Ta różnica ma znaczenie przy projektowaniu urządzeń elektrycznych, elektroniki użytkowej, maszyn, pojazdów i systemów komunikacyjnych.
Na tym podobieństwa w dużej mierze się kończą. Wiązka przewodów zwykle porządkuje wiele pojedynczych przewodów i prowadzi je do kilku punktów odbioru. Zespół kablowy jest najczęściej bardziej zwartą, lepiej osłoniętą konstrukcją przygotowaną do konkretnego połączenia lub środowiska pracy. Jeśli projekt ma działać niezawodnie, wybór między tymi rozwiązaniami powinien wynikać ze specyfikacji technicznej, a nie z nazwy użytej w dokumentacji.
Poniżej wyjaśniamy, czym jest zespół kablowy, czym jest wiązka przewodów, gdzie stosuje się oba rozwiązania i jakie kryteria warto uwzględnić przy wyborze. To szczególnie ważne przy produkcji kontraktowej, ponieważ błędnie dobrana konstrukcja może zwiększyć koszt montażu, utrudnić serwis albo skrócić żywotność całego urządzenia.
Zespół kabli a wiązka przewodów — czym jest zespół kablowy?

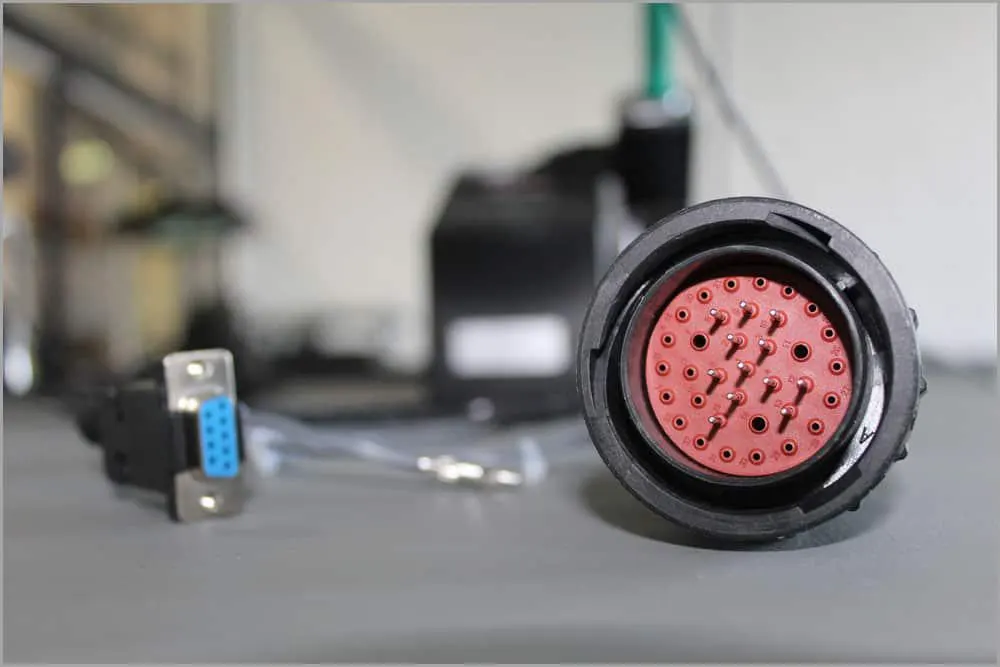

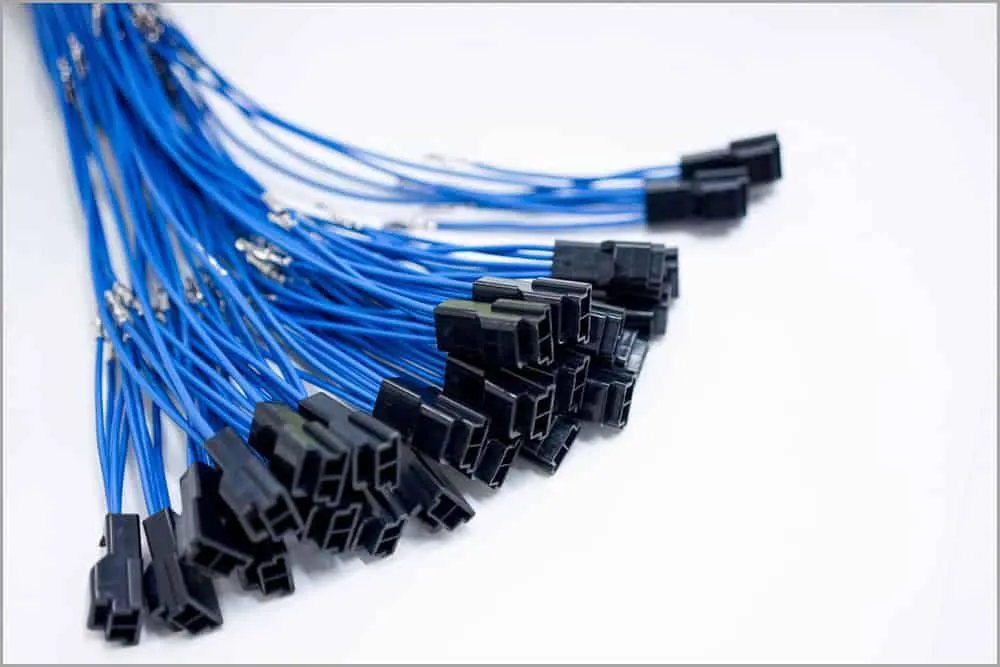

Zespół kablowy obejmuje jeden lub więcej przewodników, czyli przewody lub kable, połączonych w gotowy podzespół. Przewodniki biegną razem w jednej osłonie, a na ich końcach zwykle znajdują się wtyki, złącza, końcówki lub inne elementy przyłączeniowe. Całość może być zabezpieczona płaszczem z PVC, gumy, poliuretanu, termoplastu albo innego materiału dobranego do środowiska pracy. Zadaniem zespołu kablowego jest nie tylko uporządkowanie przewodów, ale także ochrona połączenia przed uszkodzeniami mechanicznymi, wilgocią, pyłem, chemikaliami lub zakłóceniami.
Funkcja zespołu kablowego zależy od zastosowanych przewodów, ekranowania, osłony i zakończeń. Inny zespół projektuje się do transmisji danych, inny do zasilania silnika, a jeszcze inny do połączenia panelu operatorskiego z elektroniką sterującą. Takie podzespoły spotyka się m.in. w urządzeniach elektronicznych, wyświetlaczach, zintegrowanych kokpitach, akcesoriach z podświetleniem LED, sprzęcie przemysłowym i aparaturze medycznej.
Czym jest wiązka przewodów?

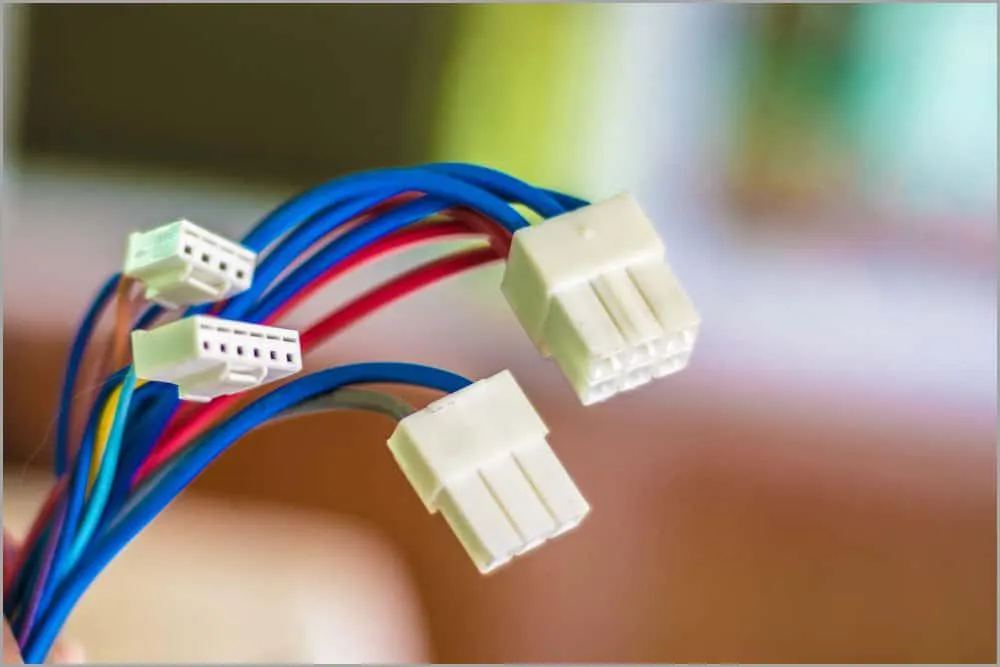

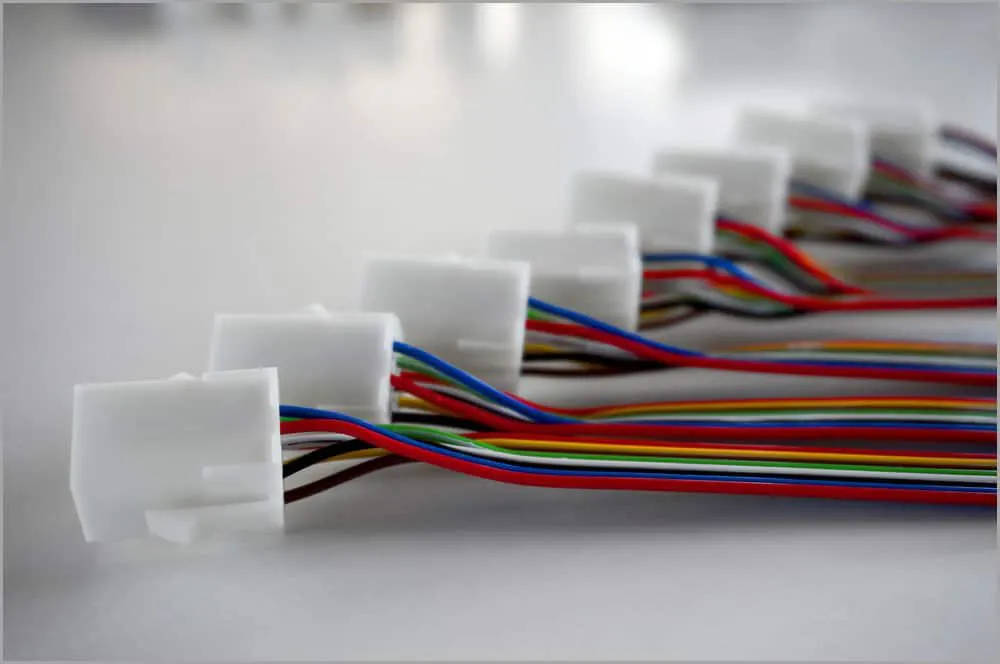

Wiązka przewodów to uporządkowany układ wielu przewodów prowadzonych według ustalonej trasy i rozdzielanych do różnych punktów urządzenia. Przewody są grupowane opaskami, taśmą, oplotem, peszlem lub lekką osłoną, a w wybranych miejscach tworzą odgałęzienia prowadzące do złączy, czujników, modułów lub elementów wykonawczych. Dobrze zaprojektowana wiązka upraszcza montaż, zmniejsza ryzyko pomyłek i ułatwia serwis, bo każdy przewód ma określoną długość, przebieg i zakończenie.
Zastosowanie zespołu kablowego i wiązki przewodów
Najprostsza różnica brzmi: zespół kablowy zwykle tworzy konkretne, osłonięte połączenie, a wiązka przewodów organizuje wiele połączeń wewnątrz większego systemu. W praktyce granica bywa płynna, dlatego warto patrzeć na warunki pracy, wymaganą ochronę i liczbę odgałęzień.
Zespół kabli a wiązka przewodów — zastosowanie zespołu kablowego
Podstawowym zadaniem zespołu kablowego jest niezawodne przeniesienie zasilania, sygnału lub danych między określonymi punktami. Może to być proste połączenie punkt-punkt, ale także gotowy przewód z kilkoma żyłami, ekranowaniem, odciążeniem mechanicznym i złączami dopasowanymi do urządzenia. W porównaniu z typową wiązką taki podzespół częściej ma grubszą osłonę zewnętrzną i jest projektowany pod konkretne obciążenia środowiskowe.
Dobrym przykładem jest zespół kabla Ethernet. Po dobraniu odpowiedniej kategorii przewodu, ekranowania i złączy może obsługiwać transmisję Gigabit Ethernet, a w wykonaniach takich jak Cat 6A również 10 Gigabit Ethernet na przewidzianych dla tej kategorii dystansach. Takie połączenia stosuje się m.in. w centrach danych, aparaturze medycznej, systemach przemysłowych i urządzeniach sieciowych.
Innym przykładem są zespoły światłowodowe. Sprawdzają się tam, gdzie potrzebna jest duża przepustowość, odporność na zakłócenia elektromagnetyczne i transmisja na większe odległości. Ponieważ światłowód nie przenosi prądu elektrycznego, zapewnia też separację galwaniczną między urządzeniami. Z tego powodu stosuje się go w telekomunikacji, medycynie, systemach wojskowych, transporcie i automatyce.
Zespół kabli a wiązka przewodów — zastosowanie wiązki przewodów
Wiązka przewodów zwykle ma więcej odgałęzień niż zespół kablowy. Poszczególne gałęzie prowadzą w różne miejsca urządzenia i kończą się różnymi złączami, konektorami lub końcówkami. Jedna wiązka może więc zasilać kilka modułów, doprowadzać sygnały z czujników, obsługiwać elementy sterujące i porządkować całą instalację wewnętrzną.
Wiązki przewodów są typowe dla pojazdów, maszyn i urządzeń, w których wiele elementów musi być połączonych w powtarzalny sposób. Znajdziesz je w samochodach, ciężarówkach, autobusach, samolotach, urządzeniach AGD, systemach HVAC, maszynach przemysłowych i sprzęcie elektronicznym. W każdej z tych aplikacji ważne są długości przewodów, oznaczenia, punkty mocowania, promienie gięcia oraz zabezpieczenie przed przetarciem.
Typowe przykłady zespołów kablowych i wiązek przewodów
Zespół kabli a wiązka przewodów — przykłady zespołów kablowych

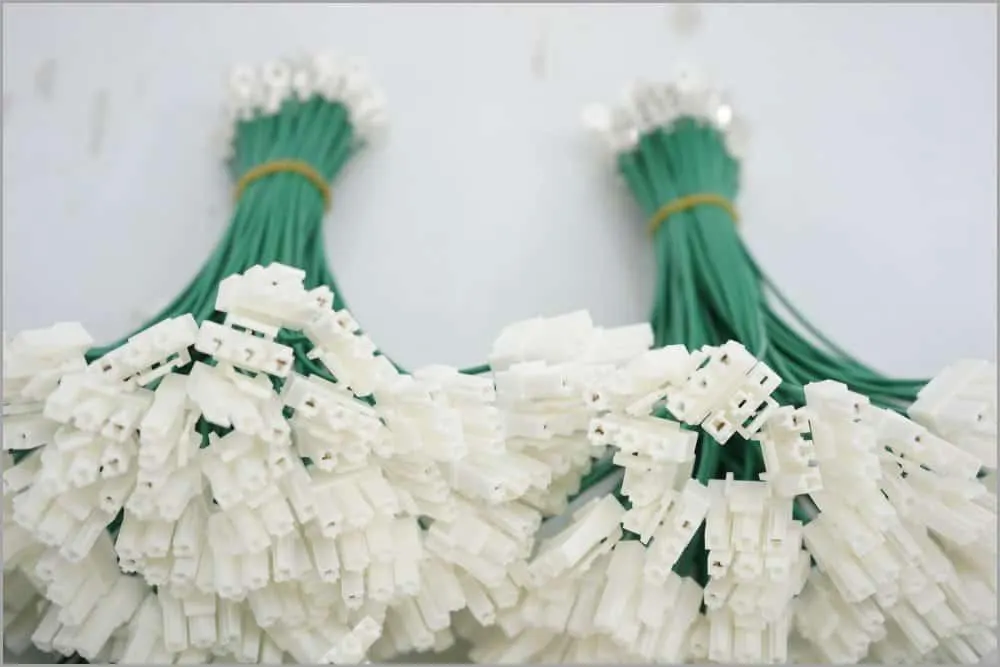

Kable Ethernet z gotowymi złączami.
Zespoły światłowodowe.
Kable antenowe i koncentryczne.
Przewody i kable zasilające.
Kable taśmowe z zakończeniami.
Kable audiowizualne, np. HDMI, przewody audio i przewody do zestawów słuchawkowych.
Przykłady wiązek przewodów
Wiązki przewodów samochodowych.
Wiązki prowadzone pod deską rozdzielczą, w komorze silnika i w drzwiach pojazdu.
Wiązki do lodówek, pralek, piekarników i innych urządzeń AGD.
Zespół kabli a wiązka przewodów — dlaczego stosuje się oba rozwiązania?
Najważniejsze powody stosowania zespołów kablowych
Zespół kablowy wybiera się wtedy, gdy połączenie wymaga wyższej odporności mechanicznej lub środowiskowej. Zewnętrzny płaszcz może chronić przewody przed wilgocią, promieniowaniem UV, olejami, pyłem, tarciem, drganiami albo przypadkowym szarpnięciem. W zależności od aplikacji stosuje się osłony z PVC, TPE, TPU, gumy, oplotu, peszla, rur termokurczliwych lub materiałów o podwyższonej odporności chemicznej i temperaturowej. Dzięki temu zespół kablowy może pracować tam, gdzie luźna wiązka byłaby zbyt słabo zabezpieczona.
Jeśli instalacja ma kontakt z wysoką temperaturą, pyłem, wilgocią, środkami czyszczącymi lub substancjami chemicznymi, projekt wymaga materiałów dobranych do tych warunków. Dlatego zespoły kablowe są powszechne w medycynie, energetyce, przemyśle naftowym i gazowym, lotnictwie, transporcie oraz automatyce przemysłowej.
Gotowy zespół kablowy ułatwia również prowadzenie przewodów przez ograniczoną przestrzeń. Kilka żył lub kabli może być zamkniętych w jednej osłonie, co zmniejsza bałagan montażowy, upraszcza mocowanie i ogranicza ryzyko uszkodzenia pojedynczych przewodów podczas instalacji.
W praktyce zespoły kablowe stosuje się przede wszystkim po to, aby:
Chronić użytkowników, serwisantów i elementy urządzenia przed skutkami uszkodzenia izolacji.
Uporządkować połączenia elektryczne i skrócić czas montażu lub serwisu.
Ograniczyć zużycie przewodów spowodowane tarciem, wilgocią, temperaturą lub zabrudzeniami.
Zespół kabli a wiązka przewodów — dlaczego stosuje się wiązki przewodów?

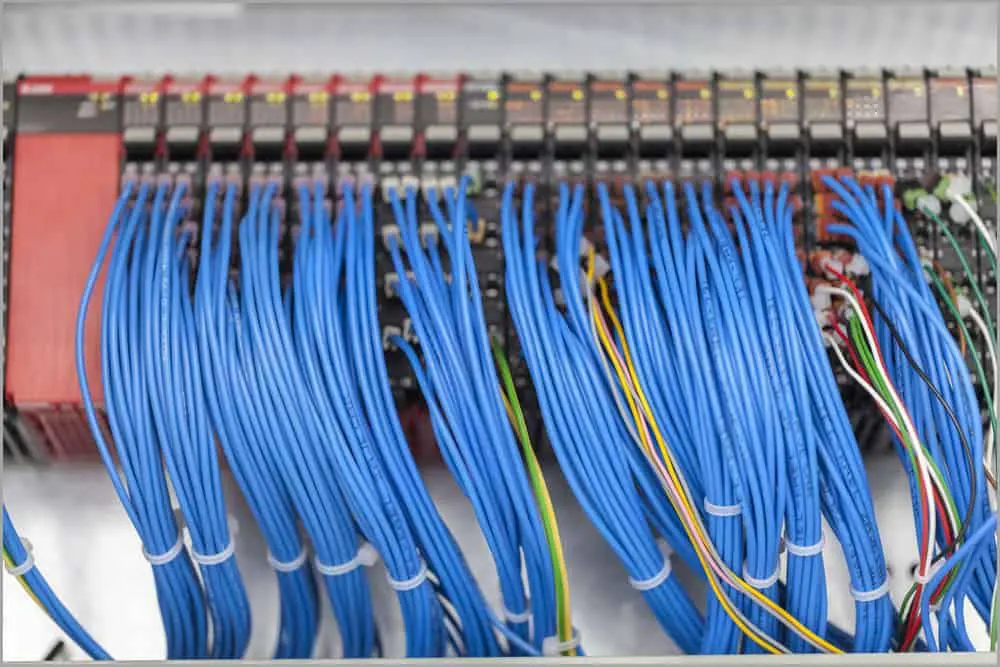

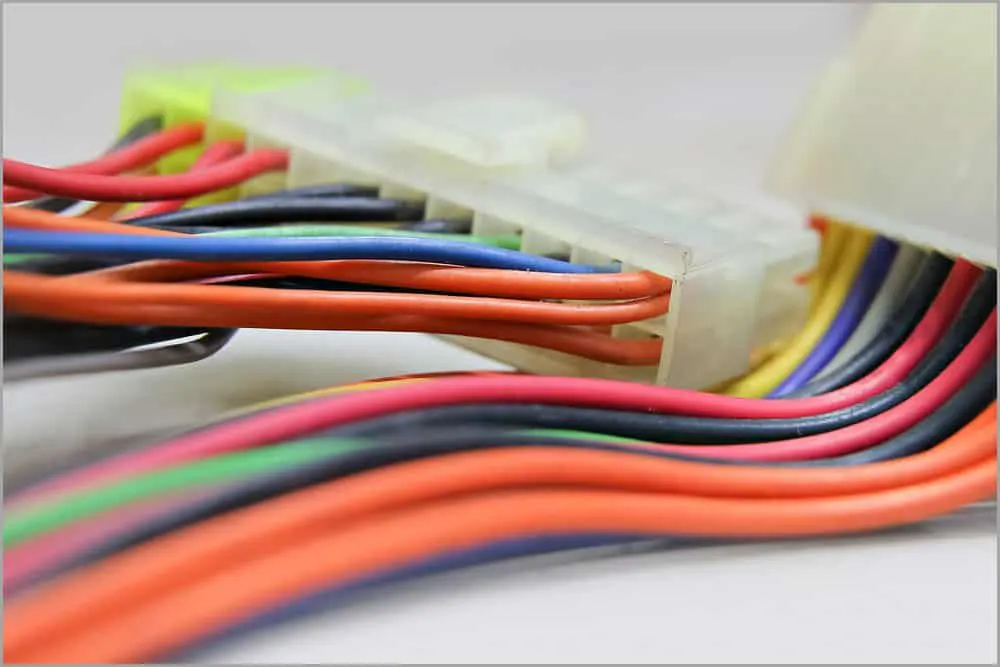

Wiązki przewodów stosuje się wtedy, gdy trzeba zebrać wiele pojedynczych połączeń w jedną logiczną trasę. Zamiast prowadzić każdy przewód osobno, projektant określa przebieg wiązki, punkty odgałęzień, długości przewodów i złącza końcowe. Dzięki temu montaż jest szybszy, powtarzalny i mniej podatny na pomyłki.
Obciążalność wiązki zależy od przekroju przewodów, typu izolacji, sposobu chłodzenia, liczby żył prowadzonych razem i warunków pracy. Wiązka sama w sobie nie oznacza wysokiej odporności środowiskowej. Jeśli ma pracować w miejscu narażonym na pył, wilgoć, temperaturę lub tarcie, musi otrzymać odpowiednią osłonę, mocowanie i odciążenie mechaniczne.
W wielu maszynach i urządzeniach stosuje się jedną główną wiązkę z kilkoma odgałęzieniami. Taki układ upraszcza produkcję, bo wiązka może być przygotowana poza urządzeniem, przetestowana, oznaczona i dopiero potem zamontowana w obudowie. Osłony, przepusty, uszczelnienia i uchwyty ograniczają ryzyko przetarcia izolacji, zwarcia oraz przypadkowego wypięcia złącza.
Wiązka przewodów bywa tańsza niż w pełni osłonięty zespół kablowy, ale nie jest to reguła. Koszt zależy od liczby przewodów, długości, przekrojów, rodzaju złączy, oznaczeń, testów elektrycznych, wymaganej dokumentacji i poziomu ochrony. Prosta wiązka do urządzenia AGD będzie znacznie tańsza niż wiązka samochodowa z wieloma odgałęzieniami, uszczelnionymi złączami i rygorystyczną kontrolą jakości.
Na koniec
Wiązka przewodów i zespół kablowy pełnią podobną funkcję tylko na ogólnym poziomie: oba prowadzą energię lub sygnały. Różnica pojawia się w konstrukcji. Wiązka porządkuje wiele przewodów i rozgałęzień w obrębie urządzenia, natomiast zespół kablowy jest zwykle bardziej zwartym, osłoniętym podzespołem przeznaczonym do konkretnego połączenia i określonych warunków pracy.
Przy wyborze nie warto kierować się samą nazwą. Trzeba określić liczbę przewodów, wymagane złącza, prądy robocze, typ sygnałów, środowisko pracy, sposób mocowania, promienie gięcia i wymagania testowe. Dopiero wtedy można zdecydować, czy projekt potrzebuje wiązki przewodów, zespołu kablowego, czy rozwiązania pośredniego.
