Przewodnik do niestandardowej wiązki dobiera się najpierw pod kątem spadku napięcia i dopuszczalnego nagrzewania, a następnie sprawdza jego budowę, powłokę oraz zgodność z końcówką. Przekrój określa ilość materiału przewodzącego, natomiast liczba i średnica drucików wpływają na giętkość żyły. Do powtarzalnego zginania potrzebny jest przewód przeznaczony do takiego ruchu; sama drobna linka nie wystarcza.
W skrócie
- Oblicz rezystancję całej pętli zasilania, łącznie z przewodem powrotnym i połączeniami.
- Dobór na spadek napięcia nie potwierdza obciążalności prądowej w nagrzanej, ciasnej wiązce.
- Rozróżniaj liczbę izolowanych żył kabla i liczbę drucików tworzących pojedynczą żyłę.
- Powłokę miedzi dobieraj do środowiska oraz sposobu zakończenia, a promień gięcia do konkretnego przewodu.
Spis treści
- Dane potrzebne do doboru
- Przekrój, drut i linka
- Materiał i powłoka przewodnika
- Przykład obliczeniowy zasilania
- Dobór do zginania
- Specyfikacja i odbiór wiązki
- Typowe błędy
- Pytania i odpowiedzi
Jakie dane zebrać przed wyborem przewodnika?
Zacznij od obwodu, nie od oznaczenia przekroju. Zapisz napięcie zasilania, najmniejsze napięcie wymagane przez odbiornik, prąd ciągły, prąd rozruchowy i długość trasy. Jeżeli odbiornik pobiera impulsy prądu, potrzebne są także ich czas trwania i częstotliwość. Spadek napięcia podczas rozruchu może zatrzymać urządzenie, mimo że przy pracy ustalonej przewód nagrzewa się nieznacznie.
Osobno opisz temperaturę otoczenia, sąsiedztwo źródeł ciepła, ułożenie w osłonie i liczbę jednocześnie obciążonych żył. Warunki odprowadzania ciepła z pojedynczego przewodu są inne niż ze środka zwartej wiązki. Dopuszczalna temperatura wynika z ograniczeń przewodnika, izolacji, złączy i pozostałych części połączenia; obowiązuje najbardziej wymagające ograniczenie.
Określ również sposób użytkowania: montaż nieruchomy, sporadyczne odginanie podczas serwisu czy ruch powtarzalny. Dla ruchu zapisz przebieg trasy, promień gięcia, skręcanie i położenie mocowań. Wybór materiału izolacji omawia artykuł o izolacji przewodów i kabli; tutaj skupiamy się na przewodniku.
Przekrój, drut i linka: co naprawdę opisuje budowę żyły?

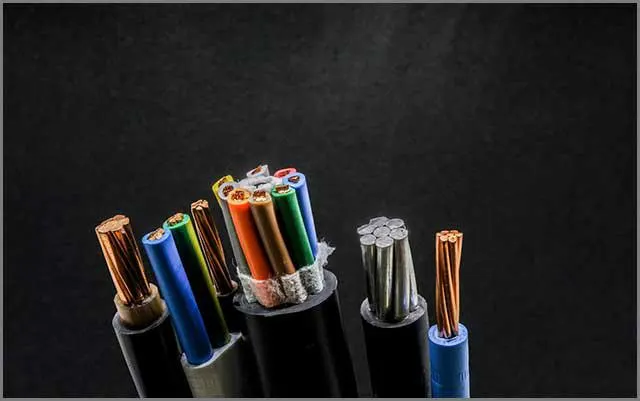

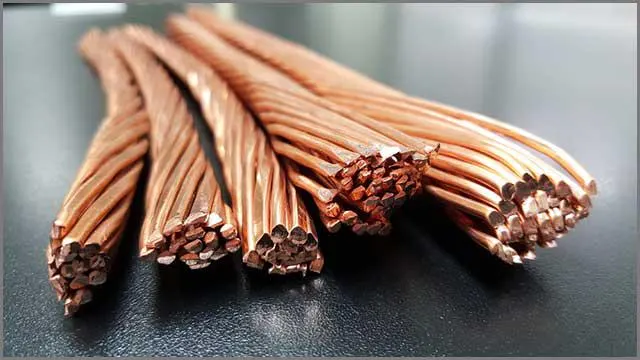

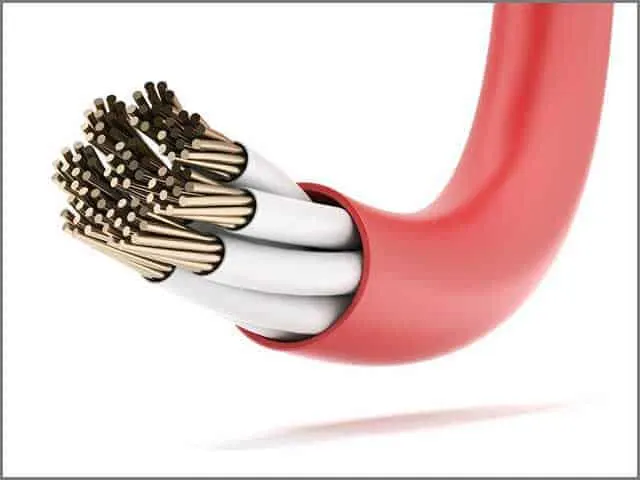

Żyła jednodrutowa ma pojedynczy przewodnik. Linka składa się z wielu drucików, które wspólnie przewodzą prąd. Kabel może zawierać wiele takich żył, każdą w osobnej izolacji. Zwiększenie liczby drucików w lince nie zwiększa liczby dostępnych obwodów. Z kolei skrętka oznacza zwykle skręcone ze sobą izolowane żyły, a nie samą linkę.
Dla jednakowych, okrągłych drucików geometryczne pole przekroju metalu wynosi A = n · π · d² / 4, gdzie n jest liczbą drucików, a d ich średnicą. Nie należy obliczać pola miedzi ze średnicy całej linki: między drucikami pozostają przestrzenie. Przekrój znamionowy przewodu jest oznaczeniem katalogowym; do obliczeń końcowych potrzebna jest przede wszystkim deklarowana maksymalna rezystancja żyły.
Przykład założony: porównajmy konstrukcje 32 × 0,20 mm oraz 128 × 0,10 mm. W obu przypadkach A = około 1,005 mm². Druga konstrukcja ma czterokrotnie więcej drucików o połowę mniejszej średnicy, więc zwykle pozwala uzyskać większą giętkość. Nie oznacza to czterokrotnie większej trwałości ani większej dopuszczalnej wartości prądu. Długość skoku skrętu, tarcie między drucikami, izolacja i zakończenia również wpływają na zachowanie przewodu.
| Konstrukcja | Kiedy ją rozważyć | Co sprawdzić przed wyborem |
|---|---|---|
| Żyła jednodrutowa | Nieruchoma trasa, bez regularnego odginania | Dopuszczenie w zacisku oraz promień gięcia przy montażu |
| Linka do zwykłego okablowania | Wiązka układana podczas montażu, później unieruchomiona | Przekrój, rezystancję i zgodność konstrukcji linki z końcówką |
| Linka z drobnych drucików | Potrzeba większej giętkości i łatwiejszego prowadzenia | Zakres średnic drucików dopuszczony dla połączenia oraz odporność na uszkodzenie przy odizolowaniu |
| Przewód do ruchu powtarzalnego | Prowadnik lub ruchomy element maszyny | Warunki zginania i skręcania całego przewodu, a także warunki deklarowanej trwałości |
Oznaczenie AWG także opisuje rozmiar przewodnika, lecz nie określa średnicy przewodu z izolacją ani jego dopuszczalnego prądu. Przy zamianie przewodu opisanego w AWG na odpowiednik metryczny porównaj dane katalogowe, konstrukcję żyły i wymagania końcówki, zamiast polegać wyłącznie na tabeli przeliczeniowej.
Jak dobrać materiał i powłokę przewodnika?
Dla typowej wiązki zasilającej punktem wyjścia jest miedź. Złoto i srebro nie są domyślnymi materiałami całej żyły. Cienką powłokę na miedzi dobiera się przede wszystkim do warunków środowiskowych i sposobu łączenia. Powłoka żyły oraz powłoka styku złącza to odrębne parametry, które trzeba zapisać osobno.
| Przewodnik | Powód rozważenia | Ograniczenie przy doborze |
|---|---|---|
| Miedź niepowlekana | Typowe połączenia w chronionym środowisku | Odsłonięte końce mogą się utleniać; potrzebne są właściwe zakończenia i ochrona środowiskowa |
| Miedź cynowana | Ograniczenie utleniania powierzchni i ułatwienie lutowania przy odpowiednim procesie | Cynowanie nie zastępuje uszczelnienia i nie potwierdza odporności całego kabla na wodę lub chemikalia |
| Miedź srebrzona | Szczególne wymagania elektryczne lub temperaturowe wynikające ze specyfikacji | Sam rodzaj powłoki nie ustala temperatury pracy ani obciążalności |
| Miedź niklowana | Ochrona przed utlenianiem w podwyższonej temperaturze | Trzeba potwierdzić sposób zakończenia; lutowanie wymaga odpowiednio dobranego procesu |
Jeśli w obudowie może skraplać się wilgoć, oceniaj również miejsce odizolowania, uszczelki i możliwość wnikania wody wzdłuż linki. Nie wyciągaj wniosku, że cynowana miedź pozwala zanurzać gotową wiązkę. Przy substancjach chemicznych potrzebna jest zgodność wszystkich narażonych materiałów, nie tylko metalu.
Do porównania elektrycznego użyj rezystancji katalogowej konkretnych przewodów. Nie przypisuj powłoce stałej procentowej poprawy lub pogorszenia przewodności. Budowa żyły, tolerancje i skręcenie drucików mają znaczenie dla rezystancji rzeczywistego odcinka.
Przykład: jaki przekrój wybrać do zasilania odbiornika?
Przykład założony — poniższe dane opisują model obliczeniowy, nie pomiar ani konkretny wyrób. Odbiornik jest zasilany napięciem 24 V i pobiera stale 5 A. Trasa od zasilacza do odbiornika ma 2 m, a przewód powrotny ma tę samą długość i przekrój. Łączna długość przewodnika w pętli wynosi zatem 4 m. Przyjmujemy dopuszczalny spadek napięcia całej pętli 0,60 V oraz łączną rezystancję styków i zakończeń 0,020 Ω w rozpatrywanym stanie pracy.
Do wstępnego rachunku przyjmujemy wartości orientacyjne modelu miedzi: rezystywność ρ₂₀ = 0,0175 Ω·mm²/m w temperaturze 20 °C oraz zaokrąglony współczynnik temperaturowy α = 0,004/°C. Zakładamy temperaturę żyły 60 °C. To dane wejściowe przykładu, a nie deklarowane parametry przewodu ani dopuszczalna temperatura pracy.
Rezystancja, spadek napięcia i straty
Z zależności R = ρ · l / A i prawa Ohma otrzymujemy dla dwóch jednakowych żył R₂₀ = ρ₂₀ · 2L / A. Symbol L oznacza długość trasy w jedną stronę. Korekta temperaturowa ma postać Rₜ = R₂₀ · [1 + α · (T − 20 °C)]. W naszym przykładzie mnożnik wynosi 1 + 0,004 · (60 − 20) = 1,16.
Spadek napięcia wraz z połączeniami to ΔU = I · (Rₜ + Rₚ), gdzie Rₚ oznacza sumę rezystancji styków i zakończeń. Moc tracona w samych żyłach wynosi P = I² · Rₜ. Dla przekroju 1,00 mm²: R₂₀ = 0,0175 · 4 / 1,00 = 0,070 Ω, R₆₀ = 0,0812 Ω, ΔU = 5 · (0,0812 + 0,020) = 0,506 V, a P = 25 · 0,0812 = 2,03 W.
| Założony przekrój żyły | Rezystancja pary żył przy 60 °C | Spadek z połączeniami | Straty w parze żył | Warunek ΔU ≤ 0,60 V |
|---|---|---|---|---|
| 0,50 mm² | 0,1624 Ω | 0,912 V | 4,06 W | Niespełniony |
| 0,75 mm² | 0,1083 Ω | 0,641 V | 2,71 W | Niespełniony |
| 1,00 mm² | 0,0812 Ω | 0,506 V | 2,03 W | Spełniony w modelu |
| 1,50 mm² | 0,0541 Ω | 0,371 V | 1,35 W | Spełniony w modelu |
Wyniki zaokrąglono po obliczeniu. Same połączenia powodują spadek 5 · 0,020 = 0,10 V i wydzielają 5² · 0,020 = 0,50 W. Tych strat nie usunie zwiększenie przekroju żył. Przy ocenie złącza istotne jest także to, jak straty rozkładają się między poszczególne styki.
Decyzja po obliczeniu
W tym przykładzie 1,00 mm² jest najmniejszym z porównanych przekrojów spełniającym przyjęty warunek napięciowy. Z przekształcenia wzoru otrzymujemy A ≥ ρ₂₀ · 2L · 1,16 / (ΔU/I − Rₚ), czyli A ≥ 0,812 mm². Jeżeli mianownik jest niedodatni, same połączenia zużywają cały dopuszczalny spadek napięcia i zwiększanie przekroju nie rozwiąże problemu.
To nadal wstępny wybór. Powtórz rachunek z maksymalną rezystancją katalogową przewodu i najgorszymi przewidzianymi warunkami zasilania. Sprawdź obciążalność przy ułożeniu w wiązce, prąd rozruchowy, ograniczenia złączy oraz współpracę z zabezpieczeniem nadprądowym. Założone 60 °C nie jest wynikiem obliczenia temperatury: do oceny nagrzewania potrzebne są dane cieplne lub próba w docelowym układzie. Nie istnieje jedna wartość prądu dopuszczalnego dla każdego przewodu o danym przekroju.
Jak przełożyć wymagania dotyczące zginania na wybór przewodu?
Przy tym samym przekroju linka z cieńszych drucików zwykle łatwiej się zgina. O trwałości w ruchu decyduje jednak cały przewód: konstrukcja skrętu, izolacja, płaszcz, ewentualny ekran i sposób mocowania. Dane dla ułożenia stałego nie zastępują danych dla powtarzalnego zginania. Ruch skrętny wymaga osobnego dopuszczenia.
Przykład założony: przewód ma średnicę zewnętrzną D = 6 mm, a przyjęte do ćwiczenia wymaganie dla ruchu wynosi R ≥ 10D. Minimalny promień wynosi więc 60 mm. Trasa o promieniu 45 mm nie spełnia tego założenia, nawet jeśli przewód daje się ręcznie ułożyć. Mnożnik 10 jest wyłącznie daną przykładu; rzeczywiste wymaganie oraz sposób pomiaru promienia trzeba odczytać z karty konkretnego przewodu.
Zadbaj o odciążenie zakończeń: strefa odizolowana, zacisk i miejsce usztywnione lutem nie powinny przejmować ruchu przewodu. Unikaj ostrego załamania przy wyjściu ze złącza i mocowania, które ściska izolację lub wymusza skręcanie. Szczegóły planowania ruchu opisuje artykuł o doborze kabli do robotów.
Co zapisać w specyfikacji i sprawdzić przy odbiorze?
Zamówienie opisane wyłącznie przekrojem pozostawia dostawcy zbyt dużo swobody. Dwa przewody o tym samym przekroju znamionowym mogą różnić się średnicą zewnętrzną, budową linki, rezystancją i przydatnością do zaciskania. Dobór zakończenia warto prowadzić równolegle z doborem przewodu; pomocny jest przegląd typów złączy PCB.
- Materiał i konstrukcja: podaj miedź niepowlekaną lub rodzaj powłoki, przekrój znamionowy, wymagania dotyczące drucików i maksymalną rezystancję w temperaturze odniesienia.
- Warunki elektryczne: zapisz prąd ciągły i rozruchowy, długości, dopuszczalny spadek napięcia oraz warunki jednoczesnego obciążenia żył.
- Izolacja i ruch: określ wymagania napięciowe, temperaturowe i środowiskowe, średnicę zewnętrzną oraz promień i rodzaj zginania.
- Zakończenie: wskaż konkretny styk, zakres przekrojów, dopuszczoną budowę żyły, średnicę izolacji, długość odizolowania i wymagania zaciskania według dokumentacji styku.
- Weryfikacja: ustal kontrolę połączeń, rezystancji, wytrzymałości mechanicznej zakończeń oraz wymaganych właściwości izolacji. Dla ruchu określ przebieg próby i kryteria oceny.
Kontrola samej ciągłości nie wykryje wszystkich problemów z nadmierną rezystancją. Niskie rezystancje połączeń warto mierzyć metodą czteroprzewodową, z określoną temperaturą i punktami pomiaru. Siłę wyrywania oraz parametry prób izolacji należy przyjąć z uzgodnionej dokumentacji, zamiast ustalać je na podstawie wyglądu przewodu. Zakres kontroli omawia także artykuł o testowaniu przewodów.
W zestawieniu materiałowym BOM zapisz oznaczenie przewodu i zasady dopuszczania zamienników. OurPCB oferuje montaż PCB i wsparcie w zaopatrzeniu w komponenty. Wymagania dotyczące przewodów oraz zakres ich wykonania i kontroli zależą od dostawcy i rysunku.
Typowe błędy przy doborze żył
- Liczenie tylko przewodu zasilającego. Uwzględnij drogę powrotną oraz wszystkie połączenia przewodzące prąd.
- Traktowanie przekroju jako gotowej obciążalności. Prąd dopuszczalny zależy także od temperatury, ułożenia i ograniczeń złączy.
- Przeliczanie średnicy izolacji na ilość miedzi. Wymiar zewnętrzny służy do doboru uszczelek i prowadzenia, nie do obliczania rezystancji żyły.
- Dobór końcówki wyłącznie według przekroju. Zbyt drobne druciki lub nieodpowiednia średnica izolacji mogą wykluczyć dane połączenie.
- Pobielanie linki przed zaciskaniem bez zgody producenta końcówki. Lut zmienia właściwości mechaniczne zakończenia; stosuj przewidziany sposób przygotowania żyły.
- Uznawanie giętkości za potwierdzenie trwałości. Wymagaj danych dla ruchu odpowiadającego zastosowaniu i sprawdź sposób zamocowania.
Pytania i odpowiedzi
Czy większa liczba drucików pozwala przesłać większy prąd?
Nie wynika to z samej liczby drucików. Przy porównywalnym przekroju i materiale sprawdź rezystancję, dopuszczalną temperaturę i warunki chłodzenia. Drobniejsza linka służy przede wszystkim uzyskaniu odpowiednich właściwości mechanicznych.
Czy mogę zmniejszyć przekrój na krótkim odcinku przy złączu?
Tylko po sprawdzeniu obciążalności tego odcinka, zabezpieczenia i zakończeń. Krótki przewód może mieć mały spadek napięcia, a jednocześnie przegrzewać się lokalnie. Sam korzystny wynik obliczenia napięciowego nie uzasadnia zmiany.
Czy do zacisku pasuje każda linka o wskazanym przekroju?
Nie. Dokumentacja styku powinna dopuszczać konstrukcję żyły i jej wymiary, a część obejmująca izolację musi pasować do średnicy przewodu. Potrzebne są również właściwe narzędzie i parametry zaciskania.
Czy miedź cynowana wystarczy do pracy w wilgoci?
Nie. Powłoka może ograniczać utlenianie powierzchni, lecz nie uszczelnia kabla, końcówki ani złącza. Trzeba ocenić kompletną wiązkę, w tym miejsca odizolowania i drogi wnikania wody.
Jak zatwierdzić zamiennik, gdy dostawca proponuje inną budowę linki?
Porównaj maksymalną rezystancję, średnicę przewodu, materiał i powłokę żyły, wymagania ruchowe oraz zgodność z końcówką. Zachowanie samego przekroju znamionowego nie wystarcza. Zmianę wpisz do dokumentacji i ustal, które kontrole połączenia trzeba powtórzyć.
