Płytka LED: dobór PCB, zasilania i chłodzenia

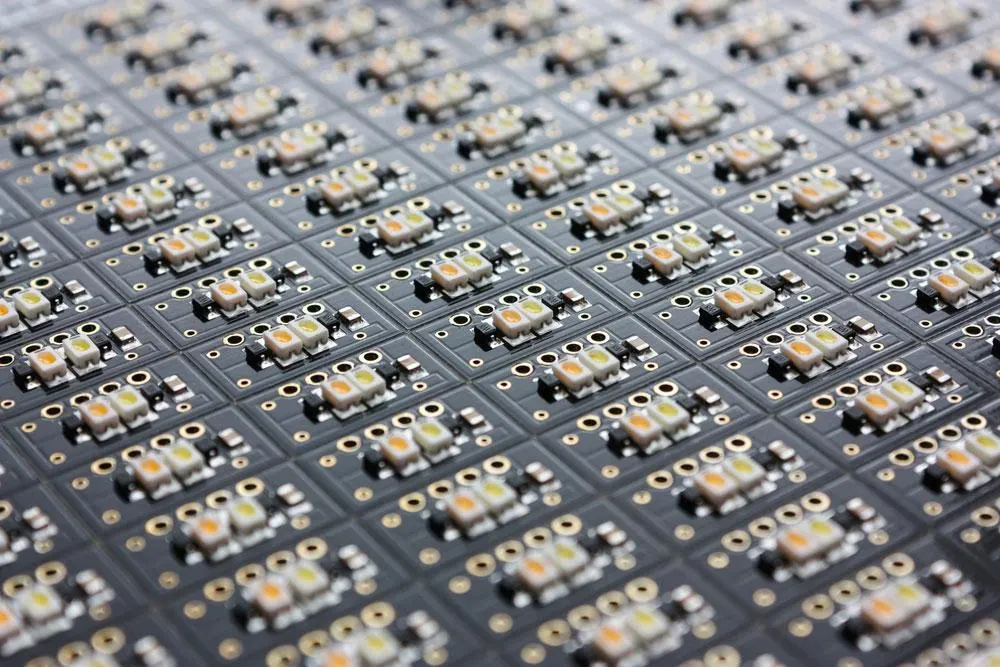

Płytka LED to obwód drukowany, który łączy diody elektrycznie, utrzymuje je w odpowiednim położeniu i uczestniczy w odprowadzaniu ciepła. Do wskaźników i układów o niewielkiej mocy może wystarczyć laminat FR-4. W oświetleniu z diodami mocy często stosuje się płytkę z rdzeniem aluminiowym, czyli MCPCB. Taśmy LED wykorzystują natomiast podłoże elastyczne. Wybór zależy przede wszystkim od prądu, ilości wydzielanego ciepła i sposobu zamocowania modułu w oprawie.

Jak działa płytka PCB pod LED?

Ścieżki miedziane doprowadzają zasilanie do diod oraz łączą je z rezystorami, sterownikiem i złączami. Sama płytka nie reguluje prądu. Tę funkcję musi zapewniać odpowiednio zaprojektowany obwód. Bez ograniczenia prądu dioda może się przegrzać, nawet gdy napięcie zasilacza wydaje się zbliżone do jej napięcia przewodzenia.

LED, czyli dioda elektroluminescencyjna, zamienia część energii elektrycznej w światło, a pozostałą część oddaje jako ciepło. Ilość tego ciepła zależy od konkretnej diody i warunków pracy. Nie należy przypisywać wszystkim LED jednego udziału strat ani wyprowadzać trwałości gotowej lampy wyłącznie z rodzaju zastosowanego źródła światła.

Rodzaje płytek LED — którą konstrukcję wybrać?

Liczba warstw miedzi, sztywność i materiał podłoża opisują różne cechy płytki. Konstrukcja jednowarstwowa może być zarówno sztywna, jak i elastyczna. Aluminiowy rdzeń również nie określa samodzielnie liczby warstw przewodzących. Przy porównywaniu rozwiązań warto oddzielać te kryteria.

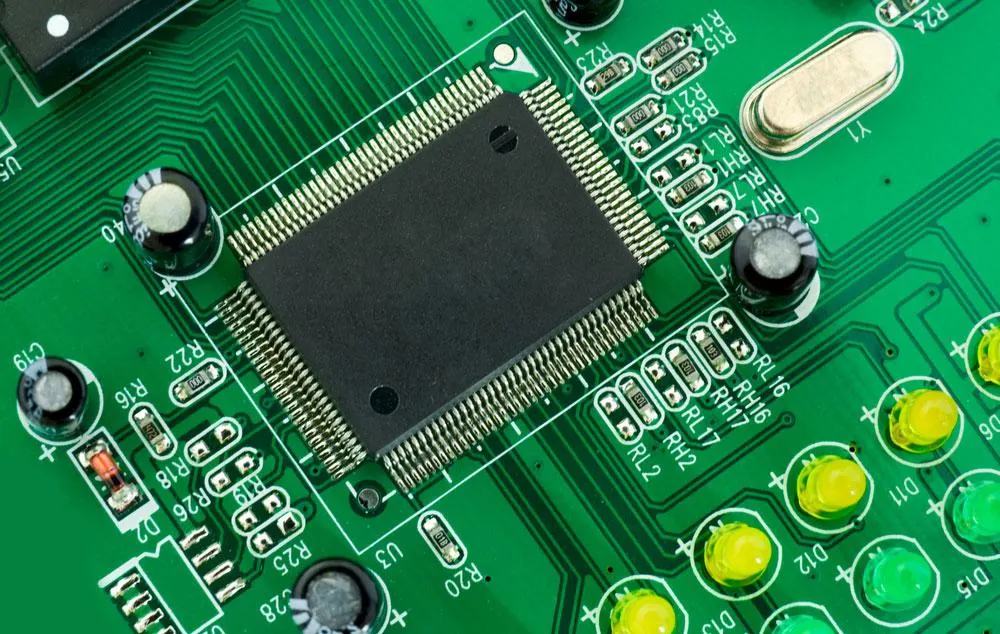

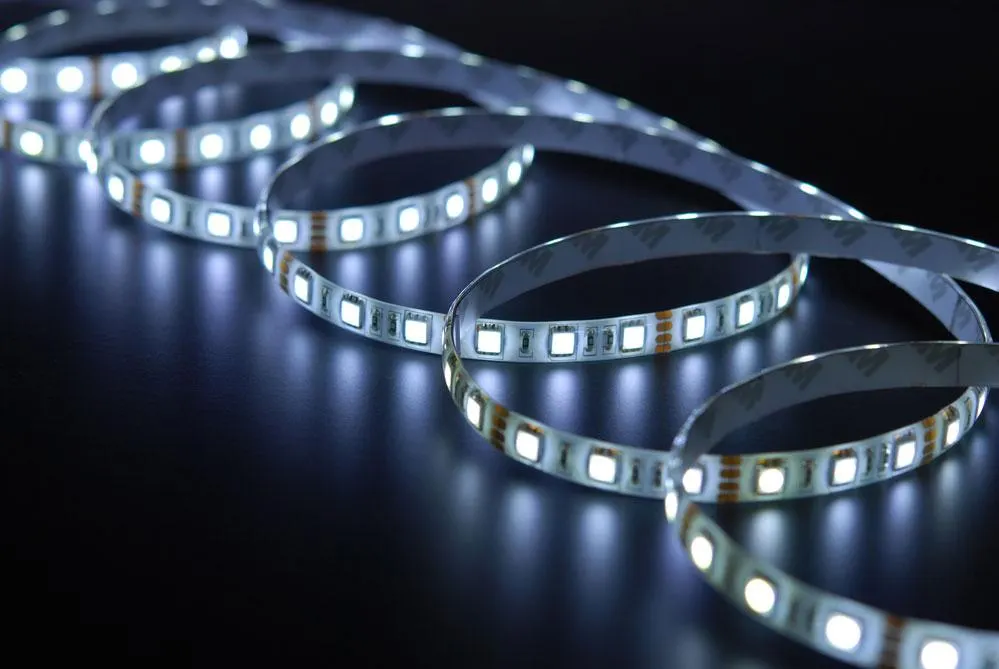

Określenie „hybrydowa” wymaga doprecyzowania w dokumentacji: nie oznacza jednego obowiązującego zestawu warstw. Przy taśmach warto też poznać ograniczenia elastycznych obwodów drukowanych. Możliwość wygięcia podłoża nie oznacza, że wolno je ostro załamywać, skręcać przy elementach lub wielokrotnie zginać w dowolnym miejscu.

FR-4 czy aluminiowa płytka MCPCB?

Typowa aluminiowa MCPCB składa się z warstwy miedzi tworzącej obwód, cienkiego dielektryka oraz podłoża aluminiowego. Dielektryk zapewnia izolację elektryczną między miedzią a metalowym rdzeniem, a jednocześnie przewodzi ciepło. Nie jest warstwą, której zadaniem jest zatrzymywanie ciepła przy diodach.

Podane wartości służą do wstępnego porównania materiałów, a nie do zatwierdzenia projektu. Właściwe dane trzeba pobrać z kart katalogowych wybranego laminatu, dielektryka i stopu. Przewodność materiału nie jest tym samym co rezystancja cieplna całej płytki: liczą się również grubość warstw, powierzchnia przepływu ciepła i jakość połączeń.

FR-4 może być wystarczający przy małej mocy lub odpowiednio zaprojektowanym chłodzeniu. MCPCB ułatwia rozprowadzanie ciepła, ale nie zastępuje sprawdzenia warunków w oprawie. Przed zleceniem produkcji płytki PCB należy jednoznacznie określić układ warstw i wymagane właściwości materiałów.

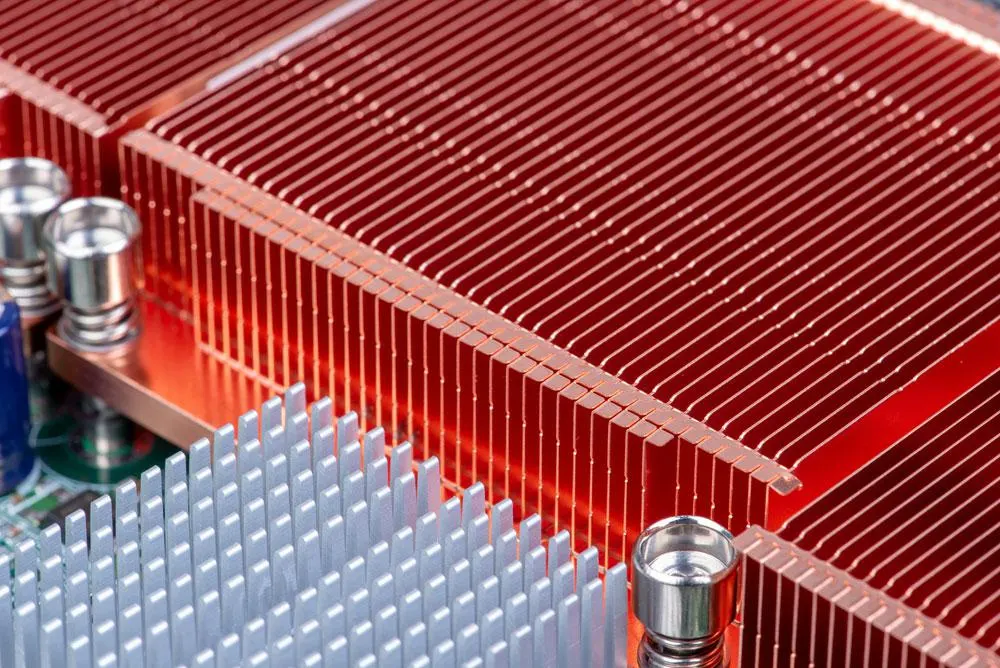

Odprowadzanie ciepła i temperatura złącza LED

Na trwałość i barwę LED wpływa temperatura złącza półprzewodnikowego. Nie jest ona tożsama z temperaturą radiatora ani powierzchni płytki. Dopuszczalną temperaturę złącza podaje producent diody; przykładowo może to być 125 lub 150 °C, ale zawsze obowiązuje karta konkretnego modelu. Wartość graniczna nie powinna być przyjmowana jako docelowa temperatura ciągłej pracy.

Ciepło przepływa ze złącza przez obudowę diody i połączenie lutowane do płytki, a następnie do radiatora lub obudowy oprawy i otoczenia. Każdy odcinek tej drogi wnosi opór cieplny. Nawet dobrze przewodzący rdzeń aluminiowy niewiele pomoże, jeżeli kontakt z radiatorem będzie słaby albo gotowa oprawa utrudni oddawanie ciepła.

W konstrukcjach na FR-4 stosuje się pola miedzi oraz przelotki termiczne pod polem odprowadzającym ciepło z diody, zgodnie z zaleceniami jej producenta. Trzeba przy tym uwzględnić sposób wykonania przelotek i ryzyko odpływu lutowia podczas montażu. Takiego rozwiązania nie przenosi się automatycznie na płytkę aluminiową: zachowanie izolacji od metalowego rdzenia wymaga właściwej konstrukcji.

Przykład obliczeniowy: wzrost temperatury

Założenia: dioda pobiera elektrycznie 1 W, umownie 70% tej mocy zamienia się w ciepło, a całkowita rezystancja cieplna od złącza do otoczenia wynosi 20 K/W. Udział ciepła i rezystancję przyjęto wyłącznie na potrzeby przykładu; nie są to uniwersalne parametry LED.

Moc cieplna wynosi P = 1 W · 0,70 = 0,7 W. W stanie ustalonym wzrost temperatury obliczamy jako ΔT = P · Rth = 0,7 W · 20 K/W = 14 K.

Temperatura złącza byłaby więc o 14 °C wyższa od temperatury otoczenia przy spełnieniu założeń modelu. To ilustracja arytmetyczna, nie pomiar ani ocena konkretnej oprawy. W rzeczywistym urządzeniu trzeba uwzględnić sąsiednie źródła ciepła, obudowę i warunki chłodzenia. Rezystancji złącze–obudowa z karty diody nie wolno utożsamiać z rezystancją całej drogi do otoczenia.

Zasilanie LED: połączenie szeregowe czy równoległe?

W połączeniu szeregowym przez wszystkie diody płynie ten sam prąd, a ich napięcia przewodzenia sumują się. Zasilanie musi zapewnić napięcie wystarczające dla całego łańcucha i elementu regulującego prąd. Dobierając układ, należy uwzględnić zakres napięć przewodzenia z kart katalogowych, a nie tylko pojedynczą wartość nominalną.

W połączeniu równoległym prąd dzieli się między gałęzie. Bez osobnego ograniczenia prądu niewielkie różnice między diodami mogą powodować nierówny rozpływ i nagrzewanie. Dlatego każda równoległa gałąź powinna mieć odpowiednio dobrany rezystor lub własny układ regulacji prądu. Jeden wspólny rezystor nie zapewnia równego podziału.

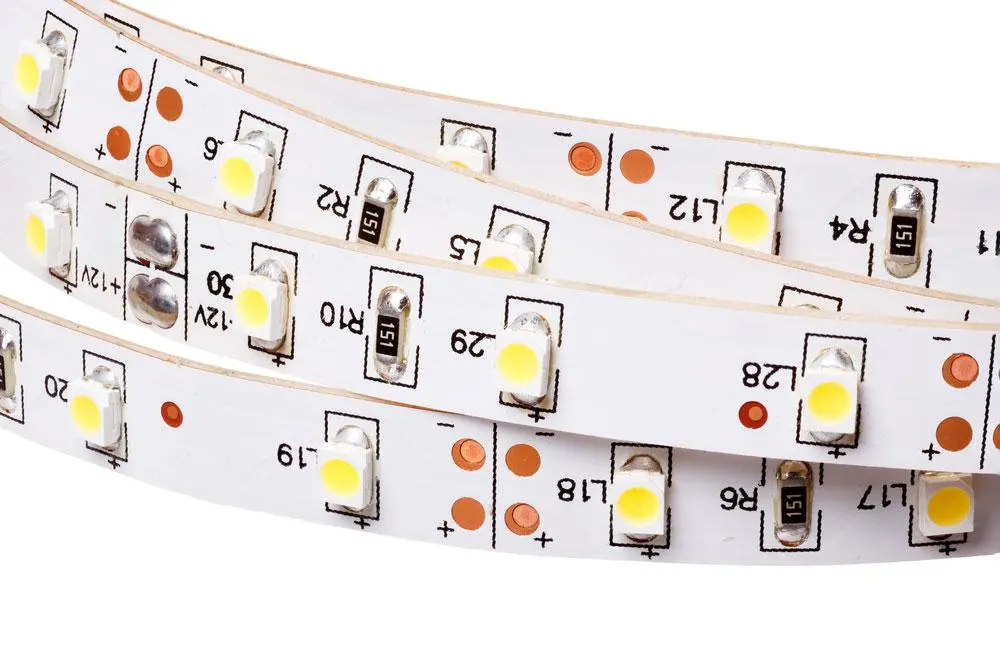

Sterownik stałoprądowy, oznaczany CC, utrzymuje zadany prąd w określonym zakresie napięcia wyjściowego. Jest typowym rozwiązaniem dla diod mocy. Zasilacz stałonapięciowy utrzymuje napięcie, więc ograniczenie prądu musi znajdować się w zasilanym module. Tak działają między innymi taśmy z rezystorami w poszczególnych segmentach. Zasilacz dobiera się do konstrukcji taśmy i jej oznaczeń.

Przykład obliczeniowy: rezystor dla LED zasilanej napięciem 12 V

Założenia: napięcie zasilania Uzas = 12 V, napięcie przewodzenia jednej diody Uf = 3,0 V i prąd If = 20 mA, czyli 0,020 A. Pomijamy na razie tolerancje i zmiany temperatury. Dla rezystora szeregowego otrzymujemy:

R = (Uzas − Uf) / If = (12 V − 3,0 V) / 0,020 A = 450 Ω.

Moc wydzielana na rezystorze wynosi P = I² · R = (0,020 A)² · 450 Ω = 0,18 W. Praktycznym wyborem z szeregu E24 jest 470 Ω. Przy tych samych założeniach prąd spadnie do około 19 mA. Rezystor powinien mieć moc znamionową co najmniej 0,25 W, przy czym w nagrzanej obudowie może być potrzebny większy zapas zgodnie z kartą katalogową.

Dla trzech takich LED połączonych szeregowo suma napięć przewodzenia wynosi 9 V. Wówczas R = (12 V − 9 V) / 0,020 A = 150 Ω. Obliczenia dotyczą wartości założonych; przed zatwierdzeniem układu należy sprawdzić największy możliwy prąd przy najwyższym napięciu zasilania, najmniejszym napięciu przewodzenia diod i tolerancji rezystora.

Ścieżki, maska i wykończenie płytki LED

Szerokość ścieżki dobiera się do prądu, grubości miedzi i dopuszczalnego przyrostu temperatury. Długość połączenia wpływa dodatkowo na rezystancję oraz spadek napięcia. Zależności projektowe opisuje między innymi IPC-2221; przy korzystaniu z normy trzeba uwzględnić warunki jej zastosowania. Nie istnieje jedna poprawna szerokość dla wszystkich płytek LED.

Szczególnej uwagi wymagają wspólne ścieżki zasilające kilka gałęzi, ponieważ przenoszą sumę ich prądów. W długich taśmach spadki napięcia mogą powodować różnice jasności. Rozmieszczenie punktów zasilania i przekroje przewodów należy więc rozpatrywać razem z geometrią miedzi, złączami i obciążeniem poszczególnych odcinków.

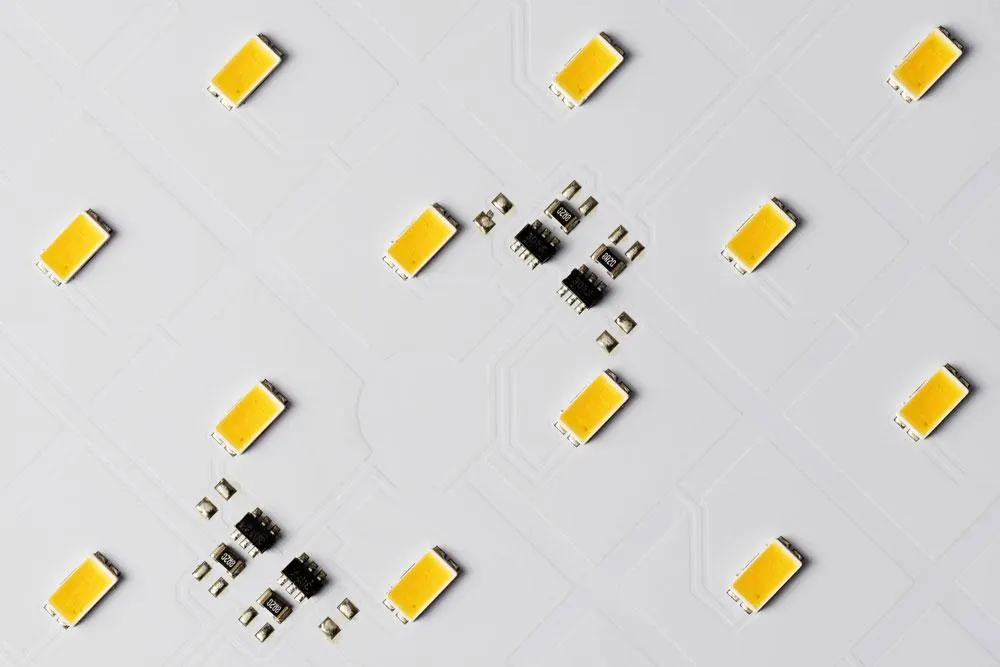

Biała maska lutownicza jest często stosowana dla odbicia światła. Jej kolor nie stanowi jednak miary skuteczności chłodzenia. Maska osłania miedź poza odsłoniętymi polami, natomiast wykończenie pól lutowniczych chroni ich powierzchnię i umożliwia lutowanie. Te dwie funkcje należy rozróżniać przy przygotowaniu dokumentacji.

Diody i montaż: na co zwrócić uwagę?

Na płytkach stosuje się diody do montażu powierzchniowego i przewlekanego. Obudowa powierzchniowa może zawierać więcej niż jedną strukturę świecącą; sposób montażu nie określa ich liczby. O doborze decydują parametry elektryczne, charakterystyka światła, wymiary i droga odprowadzania ciepła podana w dokumentacji elementu.

Przy przygotowaniu montażu elementów na PCB trzeba wskazać biegunowość LED, właściwy wzór pól lutowniczych i wymagania dotyczące pola termicznego. Jakość połączenia pod diodą wpływa zarówno na pracę elektryczną, jak i przepływ ciepła. Parametry lutowania powinny odpowiadać zaleceniom producenta elementu oraz zastosowanym materiałom.

Typowe przyczyny problemów to odwrócona biegunowość, błędny dobór zasilania, niewłaściwe połączenie termiczne i naprężenia od mocowania płytki. Kontrola po montażu powinna obejmować połączenia oraz pracę modułu w docelowej obudowie. Samo zaświecenie wszystkich diod nie potwierdza poprawnego chłodzenia ani oczekiwanej trwałości.

Zalety i zastosowania — czego nie gwarantuje samo PCB?

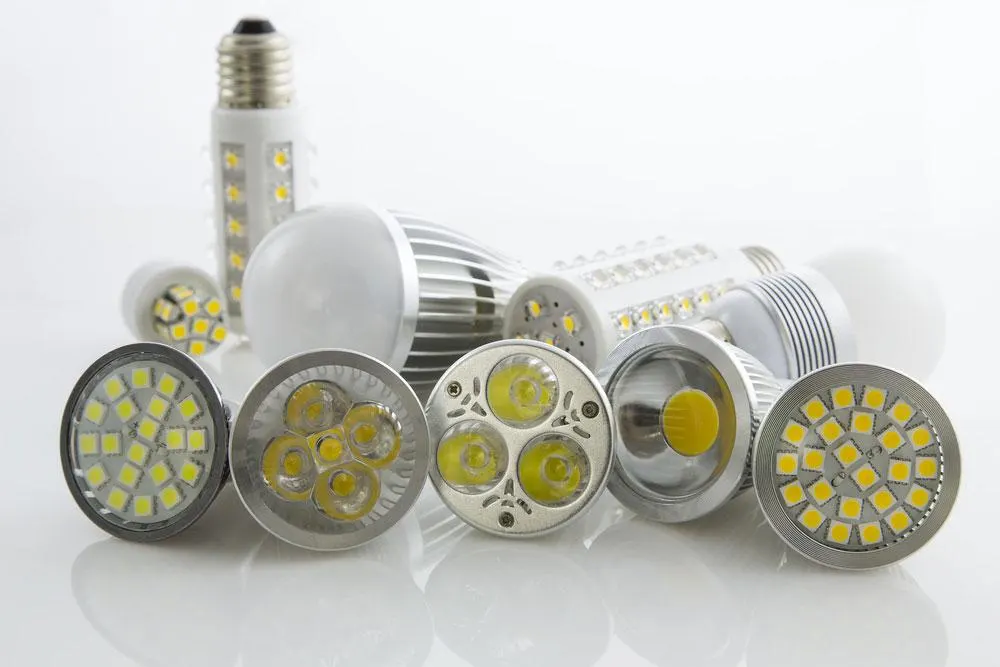

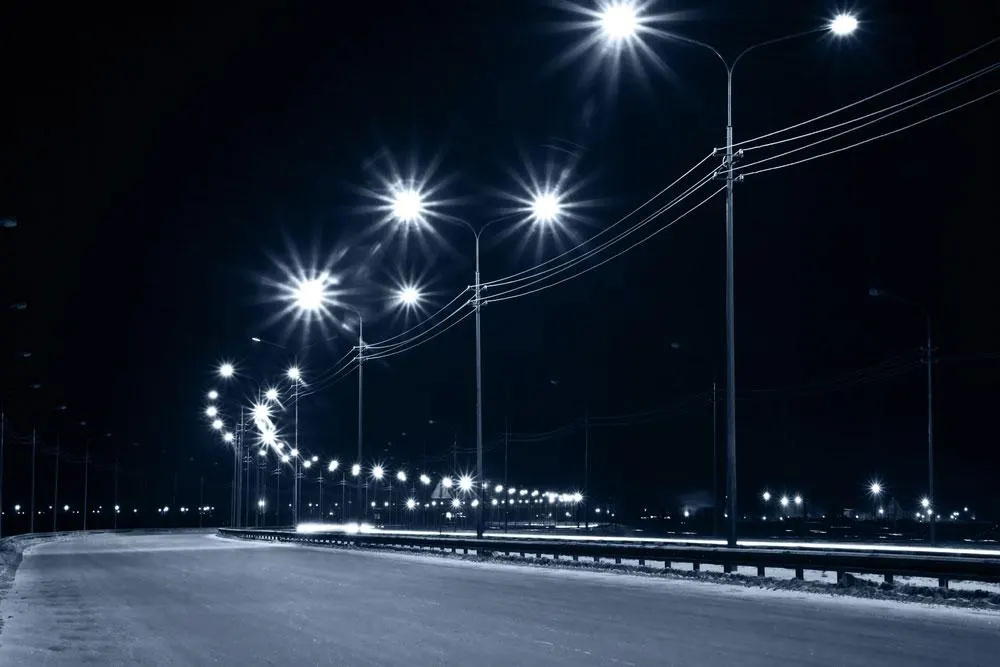

Płytka pozwala rozmieścić wiele diod w powtarzalny sposób, połączyć je ze sterowaniem i dopasować moduł do oprawy. Takie rozwiązania wykorzystuje się w oświetleniu wnętrz, oprawach ulicznych, podświetleniu urządzeń, sygnalizacji oraz oświetleniu roślin. Każde zastosowanie wymaga osobnego doboru światła, zasilania i warunków pracy.

Oświetlenie LED może ograniczać zużycie energii względem źródeł żarowych, ale wynik zależy od wymaganej ilości światła i całej oprawy. Nie można obiecać stałej oszczędności ani liczby godzin pracy na podstawie samej płytki. Podobnie odporność na wodę i kurz wynika z konstrukcji oraz sprawdzenia gotowego urządzenia, a nie z obecności diod czy białej maski.

Lista kontrolna projektu płytki LED

• Diody: sprawdź prąd pracy, zakres napięcia przewodzenia, biegunowość i dopuszczalną temperaturę złącza w kartach katalogowych.
• Zasilanie: potwierdź ograniczenie prądu każdej gałęzi i zgodność zakresu pracy sterownika z liczbą diod.
• Podłoże: określ warstwy miedzi, materiał i wymaganą izolację od metalowych części oprawy.
• Chłodzenie: przeanalizuj całą drogę od złącza do otoczenia, łącznie z połączeniami i radiatorem.
• Połączenia: sprawdź obciążenie wspólnych ścieżek, spadki napięcia oraz dobór przewodów i złączy.
• Montaż: zweryfikuj pola lutownicze, przelotki termiczne, oznaczenia i miejsca mocowania.
• Warunki pracy: zaplanuj sprawdzenie prądu i temperatury w docelowej obudowie, przy przewidzianym obciążeniu.

Podsumowanie

Dobra płytka LED łączy właściwe zasilanie, skuteczne odprowadzanie ciepła i poprawny montaż. FR-4, MCPCB oraz podłoże elastyczne odpowiadają na różne potrzeby. Wybór oprzyj na kartach katalogowych i warunkach w gotowej oprawie, a obliczenia potraktuj jako punkt wyjścia do sprawdzenia projektu.
