Niestandardowe wiązki przewodów — jak ograniczyć ich nagrzewanie?

Nagrzewanie niestandardowej wiązki przewodów ogranicza się przez dobór przekroju żył i złączy do rzeczywistego prądu, temperatury otoczenia oraz sposobu ułożenia przewodów. Uporządkowanie trasy może poprawić przepływ powietrza w urządzeniu, lecz ciasne związanie obciążonych żył utrudnia oddawanie ciepła z wnętrza wiązki. Sama wiązka nie jest układem chłodzenia: jej dopuszczalne obciążenie trzeba ustalić na podstawie dokumentacji elementów i zweryfikować w docelowej zabudowie.

W skrócie

• Straty cieplne rosną z kwadratem prądu; znaczenie ma rezystancja zarówno żył, jak i styków.
• Obciążalność pojedynczego przewodu w swobodnym powietrzu nie określa obciążalności tego przewodu wewnątrz wiązki.
• Temperaturę otoczenia ustal przy trasie przewodów, a nie tylko poza obudową urządzenia.
• Termowizja pokazuje temperaturę widocznej powierzchni, więc nie zastępuje oceny ukrytych żył i zacisków.

Spis treści

• Skąd bierze się ciepło w wiązce?
• Obliczenia strat i spadku napięcia
• Temperatura otoczenia i grupowanie przewodów
• Która zmiana konstrukcji pomoże?
• Jak oceniać nagrzewanie termowizją?
• Co zapisać w dokumentacji?
• Typowe błędy
• Pytania przed doborem i zamówieniem wiązki

Skąd bierze się ciepło w wiązce?

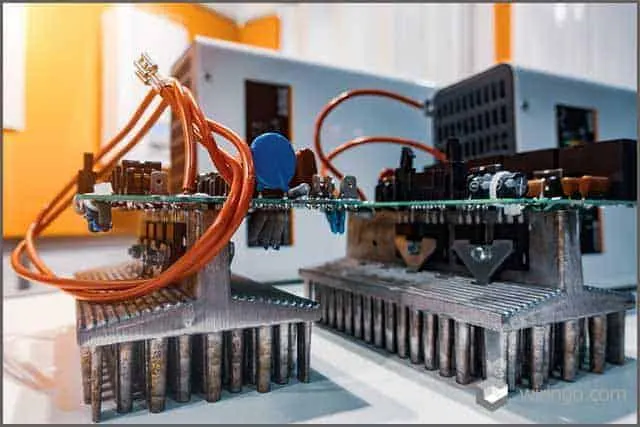

Prąd przepływający przez rezystancję żyły powoduje wydzielanie ciepła. Dodatkowe straty powstają na stykach złączy, połączeniach zaciskanych i innych połączeniach przewodzących. Przewód odbiera też ciepło od otoczenia: radiatora, silnika, nagrzanej ściany obudowy lub powietrza wypływającego z zasilacza. Poprawne obliczenie strat elektrycznych nie wystarcza więc do określenia jego temperatury.

O stanie cieplnym decyduje równowaga między wytwarzaniem i odbieraniem ciepła. Ciepło odpływa przez izolację do otoczenia, wzdłuż żyły do zakończeń oraz przez miejsca styku z sąsiednimi elementami. Na zewnątrz znaczenie mają między innymi ruch powietrza i promieniowanie. Przewody w środku ciasnej wiązki mają inne warunki chłodzenia niż te przy jej powierzchni.

Trzeba rozdzielić dwa cele projektu: drożny kanał powietrzny dla elektroniki i odpowiednie chłodzenie samych przewodów. Zwarta wiązka odsunięta od wentylatora może pomóc płytce, a jednocześnie pracować w wyższej temperaturze. Peszel, taśma czy dodatkowa osłona mogą zapewnić potrzebną ochronę mechaniczną, lecz ich wpływ cieplny wymaga osobnej oceny.

Obliczenia strat i spadku napięcia

Dla przewodu o rezystancji jednostkowej r i długości L rezystancja wynosi R = r × L. W obwodzie prądu stałego spadek napięcia to ΔU = I × R, a moc wydzielana w postaci ciepła to P = I² × R. Jeżeli odbiornik ma osobny przewód zasilający i powrotny, w obliczeniu całej pętli uwzględnij oba. Do rezystancji przewodów dodaje się rezystancje połączeń.

Dla prądu zmiennego lub impulsowego o nagrzewaniu rezystancyjnym decyduje wartość skuteczna prądu, a nie sama średnia. Przy szybkich impulsach, istotnych efektach zależnych od częstotliwości lub krótkich przeciążeniach potrzebna jest dokładniejsza analiza. Poniższy rachunek dotyczy ustalonego prądu stałego.

Przykład założony: przewody zasilający i powrotny

Wszystkie dane wejściowe są umowne i służą pokazaniu metody, nie doborowi konkretnego przewodu. Przyjmijmy prąd 10 A, długość każdego przewodu 2 m oraz rezystancję jednostkową 0,012 Ω/m przy 20°C. Zakładamy jednakowe żyły, pomijamy połączenia i na tym etapie nie uwzględniamy wzrostu rezystancji podczas nagrzewania.

1. Długość pętli: L = 2 m + 2 m = 4 m.
2. Rezystancja pętli: R = 0,012 Ω/m × 4 m = 0,048 Ω.
3. Spadek napięcia: ΔU = 10 A × 0,048 Ω = 0,48 V.
4. Łączne straty w żyłach: P = (10 A)² × 0,048 Ω = 4,8 W.
5. Przy założonym wzroście prądu do 15 A i niezmienionej rezystancji: P = (15 A)² × 0,048 Ω = 10,8 W. To 2,25 raza więcej ciepła niż przy 10 A.

W rzeczywistym doborze weź maksymalną rezystancję żyły z karty przewodu, zamiast odgadywać ją wyłącznie z nominalnego przekroju. Rezystancja miedzi rośnie wraz z temperaturą, więc wynik policzony przy temperaturze odniesienia może zaniżać straty podczas pracy. Sposób przeliczenia i dane materiałowe trzeba dobrać do użytego przewodnika.

Osobny przykład założony pokazuje znaczenie połączenia: rezystancja styku 0,005 Ω przy prądzie 10 A daje P = (10 A)² × 0,005 Ω = 0,5 W. To dodatkowa strata, nieuwzględniona w poprzedniej pętli i skupiona na małym obszarze. Nie jest to dopuszczalna rezystancja styku ani wynik pomiaru. Dla złącza trzeba sprawdzić dane producenta oraz warunki ich wyznaczenia.

Z samych watów nie wynika przyrost temperatury. W uproszczonym modelu stanu ustalonego ΔT ≈ P × Rθ, gdzie Rθ oznacza zastępczą rezystancję cieplną w K/W. Bez wiarygodnego Rθ dla danej zabudowy nie wolno zamieniać obliczonych strat na deklarację temperatury. W rozgałęzionej wiązce pojedynczy taki parametr może dodatkowo ukryć lokalne przegrzanie.

Temperatura otoczenia i grupowanie przewodów

Dopuszczalny prąd podawany w dokumentacji obowiązuje w określonych warunkach: dla wskazanego przekroju, temperatury, sposobu prowadzenia i liczby obciążonych żył lub styków. W wiązce przewody ogrzewają się wzajemnie. Dlatego obciążalność zwykle trzeba obniżyć względem warunków odniesienia. Nie istnieje jeden współczynnik odpowiedni dla każdej wiązki.

Sprawdź, ile obwodów może pracować jednocześnie i który odcinek jest najbardziej zagęszczony. Przewód powrotny także wydziela ciepło. Odcinek wspólny kilku odbiorników może przenosić sumę ich prądów. Krótki fragment w zamkniętym przepuście albo pod ciasną osłoną bywa miejscem bardziej wymagającym niż długa, odsłonięta część trasy.

Jak stosować współczynniki korekcyjne?

Jeżeli właściwa tabela producenta wyraźnie przewiduje niezależne korekty dla temperatury i grupowania, można zastosować jej zależność: I_dop = I_ref × k_T × k_G. Nie należy łączyć przypadkowych współczynników z różnych katalogów ani ponownie korygować wyniku, który już uwzględnia dane warunki.

Przykład założony, wyłącznie rachunkowy: dla I_ref = 20 A, k_T = 0,8 i k_G = 0,7 otrzymujemy I_dop = 20 × 0,8 × 0,7 = 11,2 A. Te współczynniki nie pochodzą z tabeli doboru i nie opisują żadnego określonego przewodu. Przy braku odpowiednich danych nie można uznać tego wyniku za dopuszczalne obciążenie projektu.

Ile miejsca pozostaje na wzrost temperatury?

Temperatura przewodu podczas pracy obejmuje temperaturę lokalnego otoczenia i przyrost wywołany obciążeniem. Przykład założony: jeśli dla ocenianego elementu przyjęto limit 90°C, a lokalne otoczenie ma 50°C, różnica wynosi 40 K. Przy otoczeniu 65°C pozostaje 25 K. Są to wyłącznie różnice temperatur, bez zapasu projektowego i niepewności pomiaru, a nie wyniki badań ani zalecane limity materiałowe.

Każdy element oceniaj względem jego własnego ograniczenia: żyłę z izolacją, styk, korpus złącza, osłonę i element mocujący. Nie muszą mieć tej samej temperatury. Wyższa odporność cieplna izolacji nie zwiększa automatycznie obciążalności styków. Zagadnienia materiałowe rozwija artykuł o doborze izolacji przewodów i kabli.

Która zmiana konstrukcji rzeczywiście pomoże?

Najpierw ustal, czy źródłem problemu są straty elektryczne, utrudnione oddawanie ciepła, czy zewnętrzne źródło ciepła. Zmiana osłony nie naprawi źle zaciśniętej końcówki, a grubsza żyła nie usunie ograniczenia prądowego złącza.

Przy zmianie złącza porównuj krzywe obciążalności dla właściwego przekroju i liczby jednocześnie obciążonych styków. Sam prąd wyróżniony w katalogu może dotyczyć innych warunków. Przegląd konstrukcji zawiera artykuł o typach złączy PCB. Uwzględnij również ograniczenia pola lutowniczego i ścieżki, do których trafia prąd z wiązki.

Jak oceniać nagrzewanie termowizją?

Kamera termowizyjna pozwala szukać obszarów podwyższonej temperatury na widocznych powierzchniach. Nie pokazuje bezpośrednio temperatury żyły schowanej pod izolacją ani styku wewnątrz korpusu. Chłodniejsza powierzchnia zewnętrzna nie dowodzi, że środek wiązki ma wystarczający zapas cieplny.

Wskazanie zależy od emisyjności powierzchni, odbić promieniowania otoczenia, ostrości i rozmiaru badanego obiektu w obrazie. Błyszczący styk może odbijać gorący element stojący obok. Drobny zacisk zajmujący zbyt małą część pola pomiarowego może natomiast wyglądać na chłodniejszy, niż jest. Nie porównuj samych kolorów termogramów z różną automatycznie ustawioną skalą.

Lista kontrolna planowanego badania

1. Odtwórz zabudowę: zachowaj docelową trasę, mocowania, osłony i konfigurację chłodzenia. Otwarcie pokrywy może zmienić wynik; dla ukrytych miejsc przewidź odpowiednie czujniki.
2. Zapisz obciążenie: prąd każdego istotnego obwodu, równoczesność pracy odbiorników i przebieg cyklu roboczego. Odczyt z etykiety zasilacza nie zastępuje tych danych.
3. Określ warunki cieplne: mierz lokalne otoczenie i obserwuj zmianę temperatury w czasie. Kryterium ustabilizowania zapisz w planie badania, zamiast wybierać dowolny moment zdjęcia.
4. Ustaw pomiar: dobierz emisyjność do powierzchni, uwzględnij temperaturę odbitą i upewnij się, że rozdzielczość przestrzenna kamery wystarcza do oceny badanego miejsca.
5. Sprawdź miejsca krytyczne: zaciski, styki, rozgałęzienia, przepusty oraz środkową część wiązki. W razie potrzeby uzupełnij termowizję pomiarem kontaktowym, uwzględniając wpływ zamocowania czujnika.
6. Porównaj z kryteriami: osobno oceń temperaturę bezwzględną, przyrost względem otoczenia i spadek napięcia. Odnieś wynik do dokumentacji konkretnego elementu i uwzględnij niepewność pomiaru.

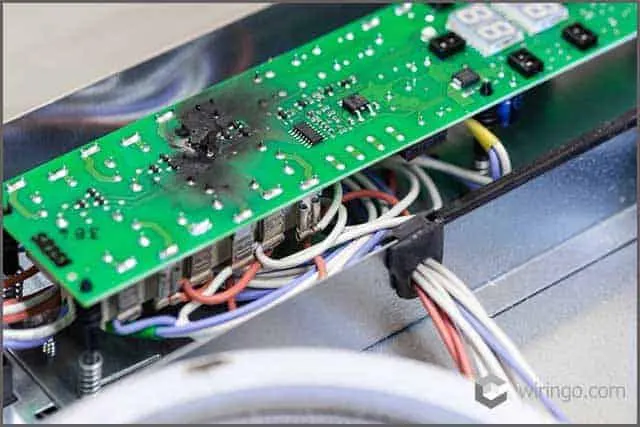

Rozległe nagrzewanie może wskazywać na nadmierne obciążenie lub słabe chłodzenie, a pojedynczy gorący punkt przy zakończeniu — na podwyższoną rezystancję połączenia. To wskazówki do diagnostyki, nie rozstrzygnięcie przyczyny. W razie wątpliwości pomocny jest pomiar spadku napięcia na połączeniu przy znanym prądzie; rezystancję wyznacza wtedy R = ΔU / I. Badanie musi uwzględniać bezpieczny dostęp do obwodu.

Powyższa lista opisuje przygotowanie weryfikacji. Nie przedstawia wykonanych pomiarów ani wyników badań ilustracji zamieszczonych w artykule. Odrębny zakres kontroli opisano w tekście o testowaniu przewodów; sama ciągłość połączeń nie potwierdza poprawnego zachowania cieplnego.

Co zapisać w dokumentacji przed zamówieniem?

Określenie „wiązka odporna na temperaturę” jest zbyt ogólne do uzgodnienia wykonania. Dostawca potrzebuje warunków, w których ma działać gotowy zespół. Dokumentacja powinna obejmować:

• schemat połączeń, długości i tolerancje gałęzi oraz identyfikację przewodów;
• przekroje, materiały żył, oznaczenia izolacji i numery katalogowe złączy oraz styków;
• prądy ciągłe, rozruchowe i cykle obciążenia wraz z informacją, które odbiorniki pracują równocześnie;
• lokalne temperatury otoczenia, sąsiedztwo źródeł ciepła, sposób grupowania i rodzaj osłon;
• dopuszczalny spadek napięcia, kryteria cieplne, zapas projektowy i sposób potwierdzenia zgodności;
• punkty mocowania, warunki ruchu, promienie gięcia według dokumentacji przewodu i sposób odciążenia zakończeń.

W zestawieniu komponentów BOM wskaż również dopuszczalne zamienniki i kryteria ich zatwierdzania. Zmiana styku, izolacji lub osłony może wymagać ponownej oceny cieplnej, nawet jeśli wymiary zespołu pozostają takie same.

Zakres wykonania i weryfikacji zależy od dostawcy i rysunku. Informacje dotyczące niestandardowych wiązek przewodów należy odnosić do konkretnej dokumentacji projektu. Przy integracji wiązki z elektroniką uzgodnij wymagania na styku przewód–złącze–PCB, aby ograniczenie jednego elementu nie zostało pominięte przy doborze pozostałych.

Typowe błędy

• Dobór wyłącznie według przekroju. Pomija temperaturę, grupowanie, długość pętli i ograniczenia złącza.
• Uznanie dodatkowej izolacji za sposób chłodzenia. Odporność na temperaturę i zdolność oddawania ciepła to różne właściwości.
• Ocena po krótkim uruchomieniu. Temperatura może jeszcze rosnąć, mimo że urządzenie działa poprawnie.
• Sprawdzenie tylko jednego odbiornika. Nie odtwarza równoczesnego obciążenia przewodów we wspólnej osłonie.
• Przyjęcie, że bezpiecznik wykryje każdy gorący styk. Lokalna strata może wystąpić przy prądzie zbyt małym, by zabezpieczenie zadziałało.
• Obietnica pracy po awarii wentylatora. Zmiana chłodzenia wymaga osobnej oceny oraz określenia reakcji urządzenia, na przykład ograniczenia obciążenia lub wyłączenia.

Pytania przed doborem i zamówieniem wiązki

Czy większy przekrój zawsze rozwiązuje problem nagrzewania?

Zmniejsza rezystancję żyły przy tym samym materiale i długości, ale nie naprawia wadliwego styku. Może też wymagać innej końcówki i większego promienia gięcia. Najpierw ustal miejsce powstawania strat, a następnie sprawdź zgodność całego toru prądowego.

Jak dobrać prąd, jeśli producent podaje tylko wartość dla pojedynczego przewodu?

Poproś o dane obejmujące temperaturę i sposób grupowania z projektu. Jeśli takich danych nie ma, potrzebna jest uzasadniona analiza cieplna i weryfikacja reprezentatywnej zabudowy. Arbitralne zmniejszenie wartości katalogowej nie daje potwierdzonej obciążalności.

Czy termogram wystarczy do odbioru wiązki?

Nie jako jedyne kryterium. Termogram nie potwierdza mapy połączeń, jakości zacisku ani temperatury ukrytego styku. Zakres odbioru powinien łączyć wymagania elektryczne i mechaniczne z oceną cieplną w określonych warunkach.

Czy można dopuścić inną osłonę bez ponownego sprawdzenia temperatury?

Tylko jeśli istnieje udokumentowana podstawa, że zmiana mieści się w zatwierdzonych warunkach projektu. Inna grubość, długość osłoniętego odcinka lub sposób zamknięcia osłony mogą zmienić chłodzenie. Zamiennik trzeba ocenić także pod kątem ochrony mechanicznej i zgodności materiałów.
