Kable XLR i RCA na zamówienie — jak uniknąć zakłóceń?

Aby uniknąć zakłóceń, dobierz kabel XLR lub RCA do układów wejściowych i wyjściowych urządzeń, a na rysunku określ sposób podłączenia ekranu. Połączenie symetryczne ze skręconą parą żył i wejściem różnicowym zwykle lepiej znosi zakłócenia wspólne; RCA może wystarczyć na krótkim odcinku przy niewielkiej różnicy potencjałów mas. Sam wtyk XLR ani grubszy oplot nie usuwają pętli masy, a pasywna przejściówka nie zapewnia automatycznie zalet toru symetrycznego.

W skrócie

• XLR jest rodzajem złącza. O symetrii połączenia decydują impedancje obu żył względem odniesienia oraz konstrukcja nadajnika i odbiornika.
• W typowym kablu RCA ekran pełni także funkcję przewodu powrotnego sygnału. Jego odłączenie może przerwać obwód.
• W torze symetrycznym ekran należy zakończyć tak, aby jego prąd nie płynął wspólną ścieżką z czułą masą układu.
• Porównanie odporności wymaga jednakowych warunków pomiaru, wyrównania poziomów sygnału oraz zapisania sposobu uziemienia.

Spis treści

• Co naprawdę odróżnia XLR od RCA
• Jak zakończyć ekran
• Skąd bierze się pętla masy
• Obliczenia zakłóceń
• Tabela doboru połączenia
• Jak przeprowadzić porównanie
• Co zapisać w zamówieniu
• Typowe błędy
• Pytania przed zakupem

Co naprawdę odróżnia XLR od RCA

Porównanie dotyczy analogowych połączeń mikrofonowych i liniowych. Nazwa złącza nie określa poziomu napięcia, dopuszczalnej długości przewodu ani rodzaju sygnału. Parametry te trzeba odczytać z dokumentacji urządzeń. Przewód o właściwych wtykach może być elektrycznie nieodpowiedni.

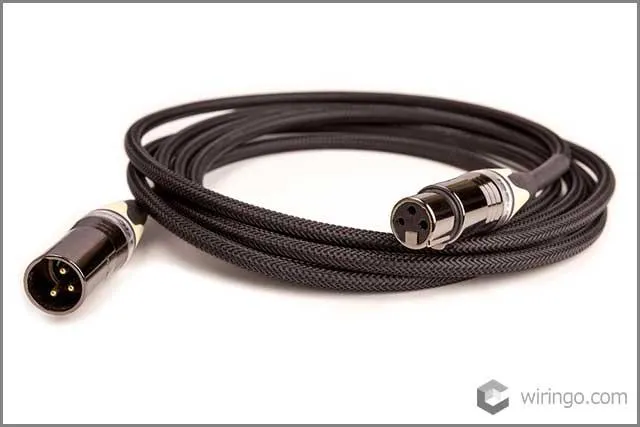

W typowym analogowym połączeniu XLR ze złączem trzystykowym przyporządkowanie według AES14 jest następujące: styk 1 — ekran, styk 2 — sygnał o dodatniej polaryzacji, styk 3 — druga żyła sygnałowa, o przeciwnej polaryzacji w układzie z symetrycznym sterowaniem napięciowym. Nie należy utożsamiać styku 1 z przewodem ochronnym PE. Numerację odczytuje się z oznaczeń złącza i rysunku producenta, ponieważ widok od strony lutowania różni się od widoku strony łączeniowej.

Odbiornik różnicowy reaguje na różnicę napięć pomiędzy żyłami sygnałowymi. Zakłócenie pojawiające się jednakowo na obu żyłach jest sygnałem wspólnym i może zostać silnie stłumione. Warunkiem jest zachowanie symetrii impedancji całego połączenia. Istnieją także wyjścia o symetrycznych impedancjach, w których tylko jedna żyła jest aktywnie sterowana. Brak przeciwnych napięć na obu żyłach nie przesądza więc o braku symetrii.

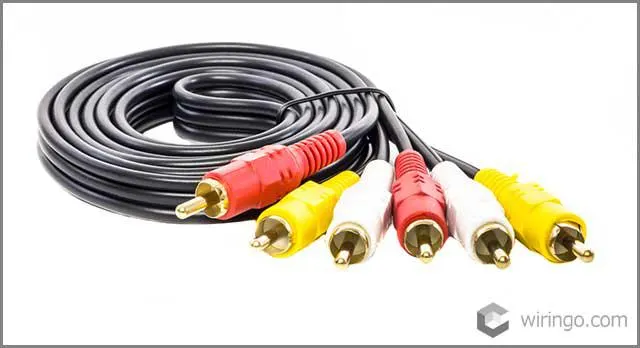

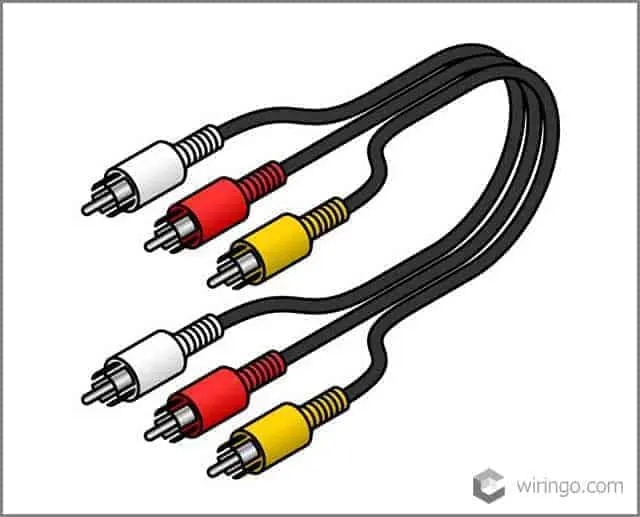

W RCA styk środkowy prowadzi sygnał, a zewnętrzny stanowi jego odniesienie i drogę powrotną. Typowy przewód koncentryczny wykorzystuje ekran właśnie jako tę drogę. Pojedyncze analogowe połączenie RCA przenosi jeden kanał; do stereofonii potrzebne są dwa. Analogicznie pojedyncze standardowe połączenie symetryczne XLR przenosi jeden kanał. Podstawy doboru przewodów opisuje też artykuł o kablach do przesyłania dźwięku.

Jak zakończyć ekran, żeby nie wprowadzał zakłóceń

XLR: oddziel ekran od drogi sygnału

W zwykłym przewodzie symetrycznym para skręconych żył łączy styki sygnałowe, a ekran łączy styki ekranowe na obu końcach. W urządzeniu z metalową obudową połączenie styku ekranowego z obudową powinno mieć możliwie małą impedancję i znajdować się przy wejściu przewodu. Długa, cienka ścieżka prowadząca najpierw przez masę przedwzmacniacza sprzyja przedostawaniu się zakłóceń do toru dźwiękowego. To problem zakończenia ekranu, którego nie naprawi sama wymiana kabla.

Zasady zakończenia ekranów wewnątrz urządzeń opisuje AES48. Norma ta nie jest uniwersalnym rysunkiem montażowym każdego przewodu. Sposób połączenia ekranu z metalową osłoną wtyku trzeba określić oddzielnie, zgodnie z konstrukcją złącza i całego układu. Nie należy samowolnie dodawać mostków między osłoną, stykiem ekranowym i żyłami sygnałowymi.

RCA: ekran jest również częścią obwodu sygnału

W typowym kablu koncentrycznym RCA ekran musi zachować ciągłość pomiędzy zewnętrznymi stykami wtyków. Jego rezystancja i rezystancja połączeń wpływają na napięcie zakłócające powstające przy przepływie prądu wyrównawczego. Konstrukcja z osobną żyłą powrotną i dodatkowym ekranem wymaga własnego schematu; nie wolno przenosić jej zasad na zwykły kabel koncentryczny. Budowę tego ostatniego omawia tekst o kablu koncentrycznym.

Oplot, folia i ich zakończenia tworzą jeden układ ekranowania. Przy ocenie przewodu warto sprawdzić pokrycie ekranem, jego rezystancję oraz impedancję przenoszenia, jeżeli producent ją podaje. Oplot nie jest skuteczną odpowiedzią na każde niskoczęstotliwościowe pole magnetyczne. Pomagają również skręcenie pary, ograniczenie powierzchni pętli i oddalenie trasy od transformatorów oraz przewodów z dużym prądem.

Skąd bierze się pętla masy i co można z nią zrobić

Pętla masy powstaje, gdy pomiędzy urządzeniami istnieje więcej niż jedna przewodząca droga połączenia ich mas lub obudów. Dodatkowa droga może prowadzić przez instalację ochronną, przewód USB, połączenie antenowe albo metalową konstrukcję. Prąd w ekranie może wynikać z różnicy potencjałów, sprzężenia magnetycznego lub prądów upływu. Sama obecność pętli nie oznacza jeszcze słyszalnego przydźwięku: znaczenie ma miejsce powstawania spadku napięcia i sposób jego przenikania do sygnału.

W RCA spadek napięcia na wspólnej drodze powrotnej może dodać się bezpośrednio do napięcia odczytywanego przez wejście. W poprawnym torze symetrycznym odbiornik ogranicza wpływ napięcia wspólnego, ale nie zapewnia separacji galwanicznej. Przekroczenie dopuszczalnego zakresu napięcia wspólnego lub niesymetria impedancji nadal mogą powodować zakłócenia i przesterowanie.

Najpierw sporządź schemat wszystkich połączeń, także tych niezwiązanych bezpośrednio z dźwiękiem. Następnie, przy wyciszonym torze i zgodnie z instrukcjami urządzeń, odłączaj zbędne połączenia sygnałowe i sprawdzaj, kiedy zakłócenie znika. Jeśli potrzebna jest separacja, można rozważyć transformator do sygnałów liniowych dobrany do poziomu, impedancji i pasma. Zwykły aktywny układ symetryzujący nie musi zapewniać separacji. Nie odłączaj przewodu ochronnego PE w celu usunięcia przydźwięku.

Obliczenia: prąd ekranu i tłumienie sygnału wspólnego

Poniższe rachunki to przykłady założone, a nie wyniki badań kabli. Pokazują różne mechanizmy i nie stanowią bezpośredniego porównania dwóch produktów.

Spadek napięcia w drodze powrotnej RCA

Przyjmijmy prąd zakłócający I = 10 mA oraz łączną rezystancję ekranu i jego styków R = 0,20 Ω. Zakładamy niską częstotliwość, przy której pomijamy reaktancję, oraz to, że cały obliczony spadek trafia do toru jako zakłócenie. Z prawa Ohma:

U = I · R = 0,010 A · 0,20 Ω = 0,002 V = 2 mV.

Jeżeli założony sygnał użyteczny ma wartość skuteczną 1 V, a obliczone 2 mV również traktujemy jako wartość skuteczną, względny poziom zakłócenia wynosi 20 · log₁₀(0,002 / 1) ≈ −54 dB. W tym uproszczonym modelu zmniejszenie rezystancji o połowę zmniejsza napięcie zakłócenia o połowę, czyli o około 6 dB — pod warunkiem niezmienionego prądu. W rzeczywistej pętli zmiana rezystancji może zmienić również prąd.

Co oznacza CMRR odbiornika symetrycznego

CMRR to stosunek wzmocnienia różnicowego A_d do wzmocnienia sygnału wspólnego A_cm, wyrażony w decybelach: CMRR = 20 · log₁₀(|A_d/A_cm|). Z przekształcenia definicji otrzymujemy równoważne zakłócenie odniesione do wejścia: U_z = U_cm / 10^CMRR/20.

Przykład założony: napięcie wspólne U_cm = 100 mV i CMRR = 60 dB przy rozpatrywanej częstotliwości. Wtedy 10^60/20 = 1000, zatem U_z = 100 mV / 1000 = 0,1 mV = 100 µV. Na wyjściu odbiornika tę wartość trzeba jeszcze pomnożyć przez moduł wzmocnienia różnicowego.

Rachunek zakłada pracę liniową i zakłócenie rzeczywiście wspólne. Nie obejmuje szumów własnych ani zakłócenia przekształconego w sygnał różnicowy wskutek niesymetrii. CMRR zależy od częstotliwości i impedancji źródła; wartość z karty układu scalonego nie jest automatycznie parametrem gotowego urządzenia z dowolnym kablem.

Tabela doboru: kiedy XLR, kiedy RCA, kiedy separacja

Nie ma jednej granicznej długości, po której każdy kabel RCA przestaje działać poprawnie. Dopuszczalna długość zależy m.in. od impedancji wyjścia, pojemności przewodu, pasma oraz otoczenia. Zamiast wybierać wyłącznie według metrów, określ warunki elektryczne i mechaniczne. Różnicę między pojedynczym zespołem przewodowym a wiązką wyjaśnia artykuł zespół kabli a wiązka przewodów.

Jak przeprowadzić porównanie odporności na zakłócenia

To proponowana procedura, nie relacja z wykonanych badań. Porównanie XLR i RCA najczęściej obejmuje również inne stopnie wejściowe lub wyjściowe. Wynik dotyczy wtedy całych połączeń. Aby przypisać zmianę samemu przewodowi, trzeba zachować te same urządzenia, ustawienia i sposób podłączenia.

1. Zapisz konfigurację. Zanotuj urządzenia, długość i trasę kabli, obciążenie wejścia, wzmocnienie, połączenia ekranów, zasilanie oraz wszystkie dodatkowe drogi masy.
2. Sprawdź przewód bez zasilania. Zmierz ciągłość właściwych styków, brak zwarć i ciągłość ekranu. Podczas delikatnego poruszania przewodem przy odgiętce obserwuj, czy nie występują przerwy.
3. Ustal wspólny punkt odniesienia. Podaj ten sam sygnał i wyrównaj jego poziom w punkcie pomiaru. Sprawdź zapas do przesterowania; samo identyczne ustawienie pokrętła nie zapewnia równego wzmocnienia obu torów.
4. Zmierz stan bez celowo dodanego zakłócenia. Wyłącz sygnał użyteczny, zachowując impedancję źródła i całą topologię. Nie zastępuj podłączonego źródła otwartym wejściem. Zapisz pasmo pomiarowe, filtrację, wartość skuteczną i widmo zakłóceń.
5. Zmieniaj jeden czynnik. Porównaj trasę oddaloną od pracującego zasilacza z trasą przebiegającą bliżej niego. Odtwarzaj położenie, orientację i stan pracy źródła zakłóceń. Taka próba porównawcza nie zastępuje znormalizowanego badania EMC.
6. Sprawdź wpływ przyrządu. Masa oscyloskopu lub analizatora może utworzyć dodatkowe połączenie. Użyj właściwego wejścia różnicowego albo rozwiązania izolowanego zgodnego z instrukcją przyrządu. Nie odłączaj jego ochrony przeciwporażeniowej.
7. Oceń powtarzalność. Powtórz konfigurację początkową. Jeśli wynik wraca, łatwiej powiązać zmianę z badanym czynnikiem. Zachowaj dane również wtedy, gdy różnica jest mniejsza niż niepewność pomiaru.

Kontrolowane podawanie zakłócenia wspólnego wymaga układu sprzęgającego, który nie zaburza symetrii impedancji i nie przekracza zakresów wejścia. Bez takiego stanowiska lepiej ograniczyć wnioski do konkretnej konfiguracji. Sam odsłuch może wskazać problem, ale nie określa CMRR ani odporności na zakłócenia radiowe.

Co zapisać w zamówieniu przewodu na wymiar

Określenie „kabel ekranowany XLR” nie wystarcza do odbioru dostawy. Rysunek powinien jednoznacznie opisywać połączenia i umożliwiać ich kontrolę. Przygotuj następującą listę:

• Oznaczenia urządzeń i portów, rodzaj sygnału, poziomy pracy oraz ewentualne zasilanie przesyłane przewodem.
• Typy i odmiany złączy, numerację styków z zaznaczonym kierunkiem widoku oraz tabelę połączeń obu końców.
• Długość z podaniem punktów odniesienia i tolerancji; w przewodzie rozgałęzionym również długości odgałęzień.
• Budowę żył, skręcenie pary, ekran i sposób jego zakończenia. Połączenie metalowej osłony wtyku należy wskazać osobno.
• Dopuszczalną pojemność, rezystancję żył i ekranu oraz warunki ich sprawdzania, dobrane do dokumentacji źródła i odbiornika.
• Warunki zginania, mocowanie płaszcza, odciążenie przewodu, środowisko pracy i oznaczenia kanałów.
• Kryteria odbioru: zgodność połączeń, brak zwarć, ciągłość, jakość montażu oraz uzgodnioną próbę w docelowym układzie.

Wykonalność zakończeń i szczegółowe wymagania zależą od dostawcy i rysunku. Lutowanie nie zastępuje zacisku odciążającego: siła działająca na kabel nie powinna obciążać połączenia elektrycznego. Pomocny przy ocenie montażu jest opis wad połączeń lutowanych.

Typowe błędy, które psują poprawnie dobrany kabel

• Mylenie symetrii z odwróceniem polaryzacji. Przeciwne napięcia nie wystarczą, jeżeli impedancje obu gałęzi są różne.
• Odłączanie ekranu RCA jako uniwersalne lekarstwo. W przewodzie koncentrycznym oznacza to przerwanie drogi powrotnej sygnału.
• Zwieranie styku 3 wyjścia XLR z masą bez sprawdzenia instrukcji. Skutek zależy od konstrukcji wyjścia; można przeciążyć jego stopień sterujący.
• Długie odcinki bez ekranu i rozpleciona para przy wtyku. Staranny montaż zakończeń jest częścią odporności całego połączenia.
• Ocena zakłóceń przy różnych poziomach sygnału. Głośniejszy tor nie dowodzi lepszego ekranowania.
• Usuwanie przewodu PE. Poprawę połączenia sygnałowego trzeba uzyskać przy zachowaniu wymaganej ochrony przeciwporażeniowej.

Pytania przed zakupem kabli XLR i RCA

Czy przejściówka RCA–XLR usunie przydźwięk?

Nie ma takiej gwarancji. Przejściówka zmienia połączenia styków, ale nie zapewnia sama z siebie symetrii impedancji ani separacji galwanicznej. Właściwe podłączenie wejścia różnicowego może pomóc, jednak sposób wykonania musi wynikać z instrukcji obu urządzeń. Przy prądach płynących przez masy potrzebna bywa separacja sygnału.

Czy odłączyć ekran XLR z jednej strony, gdy słychać brum?

Nie należy robić tego automatycznie. Może to pogorszyć odporność na zakłócenia radiowe, a w torze z zasilaniem fantomowym przerwać jego drogę powrotną. Najpierw sprawdź połączenia mas i zakończenie ekranu w urządzeniach. Szczególne rozwiązanie z rozłączonym ekranem wymaga analizy całego układu.

Czy warto zamienić krótki kabel RCA na XLR?

Jeśli oba urządzenia mają odpowiednie porty symetryczne i występują zakłócenia, warto porównać oba połączenia przy wyrównanym poziomie sygnału. Jeżeli tor RCA działa poprawnie, sama zmiana złącza nie uzasadnia obietnicy poprawy brzmienia. Liczy się również jakość stopni wejściowych i wyjściowych.

Jak odbierać dostawę przewodów, skoro próbka działa?

Odbiór oprzyj na zatwierdzonym rysunku oraz uzgodnionym zakresie kontroli dostawy. Sprawdzaj przyporządkowanie styków, brak zwarć, ciągłość ekranu, odciążenie i oznaczenia. Działająca próbka nie dowodzi jednakowej jakości pozostałych sztuk, a sam test ciągłości nie potwierdza odporności całego systemu na zakłócenia.
