Kabel koncentryczny — budowa, rodzaje, złącza i zastosowania

Kabel koncentryczny przesyła sygnał między żyłą środkową a współosiowym ekranem, oddzielonymi dielektrykiem i osłoniętymi płaszczem. Typowo stosuje się impedancję 50 Ω w radiotechnice i pomiarach RF oraz 75 Ω w torach wideo, telewizji i instalacjach satelitarnych. Kabel i złącza trzeba dobrać do impedancji urządzeń, a ich dokładne parametry sprawdzić w kartach katalogowych.

Jego podstawowe elementy to żyła środkowa, otaczający ją dielektryk oraz współosiowy ekran przewodzący. Całość zabezpiecza zewnętrzny płaszcz ochronny.

W przewodniku omawiamy budowę, rodzaje, impedancję, złącza, zastosowania i prawidłowy sposób łączenia kabli koncentrycznych.

1. Co to jest kabel koncentryczny?

Kabel koncentryczny jest linią transmisyjną przeznaczoną do przenoszenia sygnałów o częstotliwościach radiowych. Żyłę środkową oddziela od ekranu dielektryk o stałej geometrii, dzięki czemu kabel ma określoną impedancję i może przesyłać sygnał z niewielkimi stratami.

Współosiowy ekran ogranicza promieniowanie sygnału na zewnątrz i chroni tor przed zewnętrznymi zakłóceniami elektromagnetycznymi. Dzięki temu kabel można prowadzić w otoczeniu elementów metalowych z mniejszym ryzykiem pogorszenia transmisji.

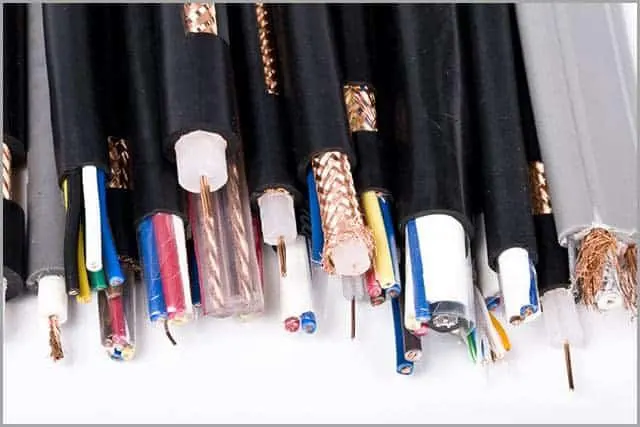

1. Jak wygląda kabel koncentryczny?

Przekrój kabla tworzą dwa cylindryczne, współosiowe przewodniki. W środku znajduje się żyła sygnałowa, wokół niej dielektryk, następnie ekran w postaci folii, oplotu lub rurki, a na zewnątrz płaszcz chroniący całą konstrukcję.

Kabel koncentryczny ma okrągły przekrój i jest zwykle grubszy od pojedynczego przewodu sygnałowego. Wynika to z obecności dielektryka, ekranu i płaszcza. Budową wyraźnie różni się od wielożyłowego kabla HDMI czy skrętki Ethernet.

Do najczęściej spotykanych odmian należą RG-6, RG-11 i RG-59.

2. Rodzaje kabli koncentrycznych

2.1 Kabel koncentryczny Hard-Line

Kabel typu hard-line ma sztywny ekran zewnętrzny, często wykonany z aluminium, i niewielkie tłumienie. Stosuje się go do przesyłania sygnałów o dużej mocy lub na znaczne odległości.

Jego konstrukcja dobrze sprawdza się w infrastrukturze telekomunikacyjnej i systemach antenowych, w których liczy się mała strata sygnału.

2.2 Elastyczny kabel koncentryczny

Elastyczny kabel koncentryczny ma pleciony ekran i giętki płaszcz zewnętrzny. Łatwo go prowadzić w urządzeniach i instalacjach, a prawidłowo dobrana konstrukcja zachowuje dobre parametry także przy umiarkowanych zgięciach.

2.3 Półsztywny kabel koncentryczny

Kabel półsztywny ma ciągłą, metalową rurkę pełniącą funkcję ekranu, zwykle wykonaną z miedzi. Można go jednorazowo uformować, a po ułożeniu dobrze utrzymuje kształt. Jest używany w wymagających układach mikrofalowych i pomiarowych.

2.4 Formowalny kabel koncentryczny

Kable formowalne mogą zastępować odmiany półsztywne, jeśli parametry konkretnego wykonania odpowiadają wymaganiom toru. Ich ekran tworzy oplot nasycony cyną, który pozwala nadać przewodowi kształt i ułatwia montaż.

Odmiana formowalna jest przydatna tam, gdzie przewód trzeba precyzyjnie ułożyć między elementami. Do instalacji zewnętrznej należy dodatkowo wybrać płaszcz odporny na wilgoć i promieniowanie UV.

2.5 Sztywny kabel koncentryczny

Sztywny kabel koncentryczny wykorzystuje twardą zewnętrzną rurę miedzianą i jest mniej podatny na odkształcenia niż kabel półsztywny. Zapewnia stabilną geometrię linii oraz powtarzalne parametry transmisyjne.

2.6 Kabel trójosiowy

Kabel trójosiowy ma żyłę środkową oraz dwa oddzielone od siebie ekrany. Dodatkowy przewodnik zewnętrzny poprawia ochronę przed zakłóceniami i umożliwia realizację układów pomiarowych wymagających bardzo małych prądów upływu.

2.7 Kabel dwuosiowy

Kabel dwuosiowy zawiera dwa równoległe przewodniki otoczone wspólnym ekranem. Stosuje się go do symetrycznej transmisji szybkich sygnałów, a nie jako typowy przewód antenowy z pojedynczą żyłą.

3. Kable koncentryczne: różne zastosowania

Kabel koncentryczny jest powszechnie stosowaną linią transmisyjną odporną na zewnętrzne zakłócenia. Wykorzystuje się go w instalacjach CATV, systemach szerokopasmowych, torach wideo i połączeniach antenowych, także na znacznych odległościach.

To podstawowy rodzaj okablowania w telewizji kablowej, dawniej szeroko używany także w sieciach komputerowych. W porównaniu ze zwykłym przewodem telefonicznym oferuje lepszą odporność na zakłócenia i większe pasmo.

Najczęstsze zastosowania obejmują:

przesyłanie sygnałów wideo,

połączenia anten telewizyjnych,

transmisję cyfrowych sygnałów audio.

Najczęściej spotykane impedancje falowe to typowo 50 Ω i 75 Ω. Wybór wynika z wymagań współpracujących urządzeń, a nie z samej grubości kabla.

Impedancję falową określają geometria przewodników i przenikalność dielektryka. Zmiana ich proporcji lub odkształcenie izolacji zaburza dopasowanie toru i powoduje odbicia sygnału.

Nie należy łączyć kabli o różnych impedancjach bez świadomej konwersji. Mechanicznie pasujący adapter nie zapewnia dopasowania elektrycznego.

Impedancja kabla: oznaczenia i przykład obliczeniowy

Poniższe oznaczenia pomagają wstępnie dobrać kabel. Wartości są typowe; dokładne parametry zależą od producenta i wersji, dlatego sprawdź kartę katalogową konkretnego przewodu.

Impedancję falową opisuje wzór Z₀ = (138 Ω / √εr) · log₁₀(D/d). D oznacza wewnętrzną średnicę ekranu, d — średnicę żyły, a εr — względną przenikalność dielektryka. Obie średnice należy podstawić w tych samych jednostkach. Podstawy pojęcia wyjaśnia artykuł o impedancji w obwodach elektrycznych.

Współczynnik skrócenia i długość elektryczna

Fala w kablu rozchodzi się wolniej niż w próżni. Współczynnik skrócenia VF określa tę różnicę i pozwala przeliczyć długość fali na fizyczną długość odcinka przewodu.

Stosujemy λ_kabel = c · VF / f, gdzie c ≈ 3 · 10⁸ m/s, a f podajemy w Hz. Dla przyjętych f = 100 MHz i VF = 0,66: λ_kabel = (3 · 10⁸ m/s · 0,66) / 10⁸ Hz = 1,98 m, zatem λ_kabel/4 = 0,495 m. To przykład obliczeniowy; przy innym dielektryku należy użyć VF z właściwej karty.

Co powoduje połączenie torów 50 Ω i 75 Ω?

Rozważmy pojedyncze przejście z linii 50 Ω do obciążenia 75 Ω. Poniższe wyniki wynikają wyłącznie ze wzorów i przyjętych impedancji — nie są naszymi pomiarami tłumienia ani VSWR.

Tłumienność odbicia opisuje falę odbitą, a strata niedopasowania — ograniczenie mocy przekazywanej do obciążenia. Nie są to straty kabla na jednostkę długości. Tłumienie samego przewodu rośnie z częstotliwością; na dłuższe trasy lub wyższe częstotliwości wybieraj kabel grubszy albo o niższych stratach, porównując dane dla tego samego pasma.

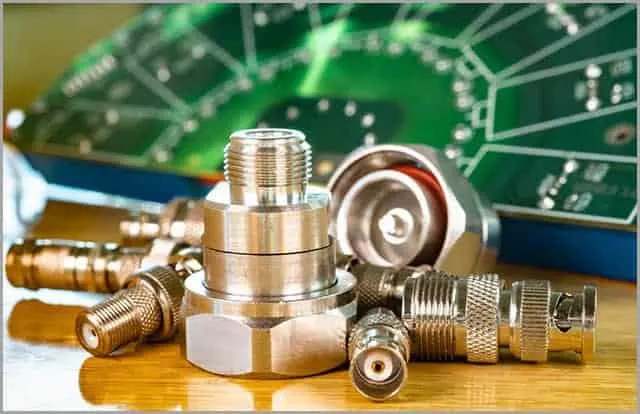

4. Typy złączy kabla koncentrycznego

Złącze koncentryczne kończy kabel i zapewnia kontrolowane przejście sygnału do urządzenia lub kolejnego odcinka linii. Jego geometria musi zachować impedancję toru i ciągłość ekranu.

Podobnie jak kabel, złącze ma współosiową budowę: styk środkowy, dielektryk i zewnętrzny styk ekranujący. Taka konstrukcja jest potrzebna przy sygnałach wysokiej częstotliwości i transmisji szerokopasmowej.

Ciągłość ekranowania ogranicza zakłócenia i straty. Poniżej przedstawiono popularne typy złączy oraz ich zastosowania.

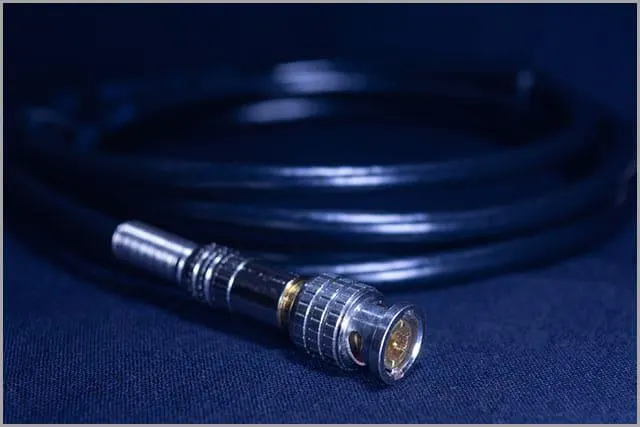

1. Połączenia BNC

BNC to złącze bagnetowe umożliwiające szybkie i pewne podłączenie torów radiowych, wideo oraz aparatury pomiarowej.

4.2 TNC — połączenia

TNC jest niewielkim złączem gwintowanym używanym między innymi w połączeniach radiowych oraz antenowych. Zakres częstotliwości i odporność na warunki atmosferyczne należy sprawdzić w karcie konkretnego wykonania.

4.3 QMA — połączenia

QMA to niewielkie złącze radiowe z mechanizmem szybkiego zatrzaskiwania. Stosuje się je w urządzeniach przemysłowych i telekomunikacyjnych, w których liczy się szybki montaż.

4.4 Złącza SMB

SMB jest kompaktowym złączem zatrzaskowym popularnym w urządzeniach przemysłowych i telekomunikacyjnych. Zapewnia powtarzalne połączenie przy niewielkich wymiarach.

4.5 Złącza MCX

MCX jest miniaturowym złączem radiowym podobnym do SMB, lecz ma inne wymiary mechaniczne. Występuje w odbiornikach telewizyjnych, urządzeniach GPS, sprzęcie RF i elektronice mobilnej.

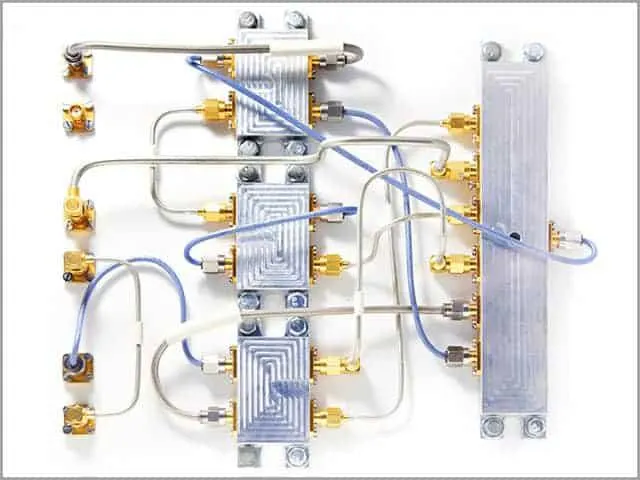

4.6 Złącza 7/16 DIN

7/16 DIN to wytrzymałe, gwintowane złącze radiowe do kabli koncentrycznych. Wersje odpowiednio uszczelnione nadają się do instalacji zewnętrznych, w tym stacji bazowych i systemów łączności radiowej.

Złącze DIN

4.7 QMC — połączenia

QMC jest złączem szybkiego montażu stosowanym w torach koncentrycznych. O jego przydatności decydują częstotliwość pracy, impedancja i zgodność mechaniczna, a nie sam rodzaj przesyłanego sygnału.

Dobór złącza i zachowanie geometrii kabla

Złącze musi pasować do impedancji, średnicy i dielektryka kabla. Poniższe zakresy są typowe, zależne od klasy wykonania i producenta; potwierdź je w nocie katalogowej wybranej wersji.

Minimalny promień gięcia określa producent jako wielokrotność średnicy zewnętrznej: typowo kilka średnic przy ułożeniu statycznym, więcej przy ruchu kabla. Obowiązuje wartość z karty. Zbyt ciasny łuk odkształca dielektryk i zmienia impedancję, nawet gdy płaszcz wygląda na nieuszkodzony.

Ekran połącz ze złączem na całym obwodzie. Skręcenie oplotu w pojedynczy „kucyk” pogarsza ekranowanie. Stosuj wymiary odizolowania i narzędzia zaciskowe przewidziane dla danego złącza; przy lutowaniu nie przegrzewaj dielektryka. Pomocne zasady pracy opisuje poradnik o lutowaniu elementów elektronicznych.

5. Jak łączyć kable koncentryczne

Gotowe kable ze złączami są szybkie i łatwe w montażu. Problem pojawia się wtedy, gdy przewód trzeba przeprowadzić przez wąski przepust, dach, ścianę albo przegrodę pojazdu. W takiej sytuacji wygodniej jest zarobić złącze dopiero po ułożeniu kabla.

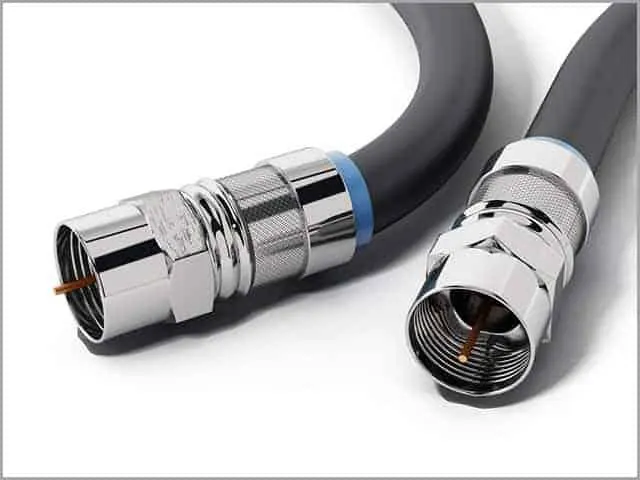

Montaż złącza kompresyjnego

1. Zdejmowanie izolacji ściągaczem

Do zdejmowania kolejnych warstw należy użyć ściągacza dobranego do typu i średnicy kabla koncentrycznego.

Końcówkę przewodu umieszcza się w narzędziu zgodnie z jego oznaczeniami i instrukcją. Prawidłowe ustawienie zapewnia powtarzalną długość odsłoniętej żyły, dielektryka i ekranu.

Po zdjęciu płaszcza widoczny jest metalowy oplot i dielektryk, a na końcu pozostaje odsłonięty krótki odcinek miedzianej żyły środkowej.

Oplot należy odwinąć na płaszcz zgodnie z konstrukcją złącza. Pojedyncze druciki nie mogą dotykać żyły środkowej, ponieważ spowodowałyby zwarcie i utratę sygnału.

2. Nasunięcie złącza kompresyjnego na kabel

Następnie nasuń złącze kompresyjne na przygotowany koniec kabla. Wprowadź żyłę środkową prosto do styku, nie zginając jej ani nie uszkadzając dielektryka.

3. Zaciskanie złącza narzędziem kompresyjnym

Po umieszczeniu kabla i złącza w odpowiedniej szczęce ściśnij narzędzie do końca skoku. Tuleja powinna zacisnąć się równomiernie na płaszczu przewodu.

4. Połączenie odcinków adapterem beczkowym

Dwa odcinki zakończone odpowiednimi wtykami można połączyć adapterem beczkowym. Żyły środkowe wchodzą w gniazda adaptera, a nakrętki należy dokręcić tak, aby połączenie było stabilne i zachowało ciągłość ekranu.

5. Dlaczego łączenie bez złączy pogarsza parametry kabla?

Łączenie bez dedykowanych złączy pogarsza kontrolę impedancji oraz ekranowania. Samo zlutowanie żył i oplotów nie odtwarza fabrycznej geometrii kabla; do trwałego połączenia zastosuj odpowiednie złącza i adapter o zgodnej impedancji.

Przypadkowe nacięcie ekranu podczas zdejmowania płaszcza pogarsza jego ciągłość.

Ściągacz z właściwie ustawionymi ostrzami ułatwia przygotowanie końcówki bez uszkodzenia oplotu i dielektryka.

Nie odsłaniaj dowolnie długiego odcinka kabla: wymiary przygotowania końcówki muszą odpowiadać instrukcji konkretnego złącza.

Usunięcie dielektryka w miejscu połączenia pozbawia żyłę fabrycznie ustalonego odstępu od ekranu.

Przegrzanie podczas lutowania może odkształcić pozostałą izolację i zmienić impedancję.

Odsunięty lub przerwany oplot nie zapewnia ciągłego ekranowania połączenia.

Połączenie oplotów w jednym punkcie nie zastępuje kontaktu ekranu na całym obwodzie.

Taśma elektroizolacyjna nie przywróci fabrycznej geometrii, impedancji ani szczelności kabla.

6. RG-59 a RG-6: jaka jest różnica?

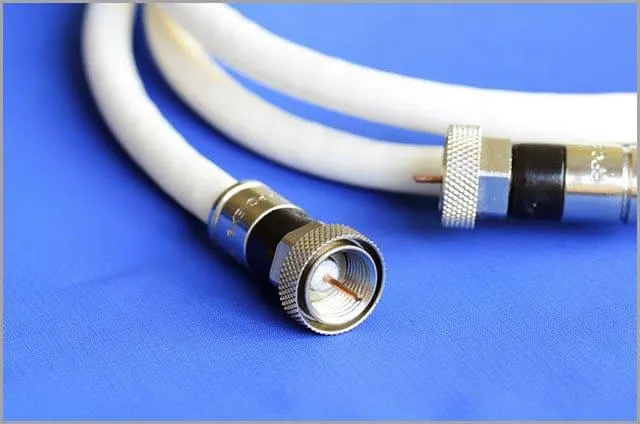

RG-59 i RG-6 mają typowo impedancję 75 Ω. RG-6 jest zwykle grubszy i ma mniejsze tłumienie przy wyższych częstotliwościach. Dokładne średnice i straty zależą od producenta oraz wersji — sprawdź kartę katalogową.

1. Zastosowania

RG-6 jest powszechnie używany do transmisji telewizji kablowej i dostępu do Internetu.

RG-59 często stosuje się w analogowych instalacjach monitoringu, na przykład w telewizji przemysłowej.

W domu służą do łączenia anten, gniazd i rozdzielaczy z telewizorami HD oraz innymi zgodnymi urządzeniami.

Wybierając RG-6 do Internetu, trzeba sprawdzić zgodność z modemem i instalacją operatora.

Przy monitoringu RG-59 należy dobrać do standardu wideo i długości trasy, ponieważ nie w każdej instalacji będzie optymalny.

W trudnych warunkach pracy oprócz parametrów elektrycznych znaczenie mają wymagania środowiskowe, odporność mechaniczna i właściwe złącza.

W instalacji domowej o jakości obrazu HD decyduje cały tor: antena, kabel, rozdzielacze, złącza i odbiornik.

2. Inne czynniki do rozważenia przy zakupie kabla koncentrycznego

Najpierw trzeba określić zastosowanie kabla, a następnie porównać koszt, jakość wykonania i parametry transmisyjne.

Koszt zakupu kabla koncentrycznego

Cena zależy od materiału żyły, jakości ekranu, rodzaju płaszcza i złączy. Nie powinna być jedynym kryterium; równie ważna jest rzetelna specyfikacja producenta.

Jakość wykonania kabla

Jakość zależy od zastosowanych materiałów, dokładności geometrii oraz sposobu wykonania ekranu. Przed zakupem warto sprawdzić oznaczenia, deklarowane tłumienie, impedancję i przeznaczenie środowiskowe.

Możliwości kabla

Dwa kable o tym samym oznaczeniu rodziny mogą różnić się tłumieniem, skutecznością ekranowania i odpornością mechaniczną. Dlatego należy porównywać konkretne karty katalogowe.

W razie wątpliwości OurPCB może pomóc dobrać kabel i złącza do wymagań projektu.

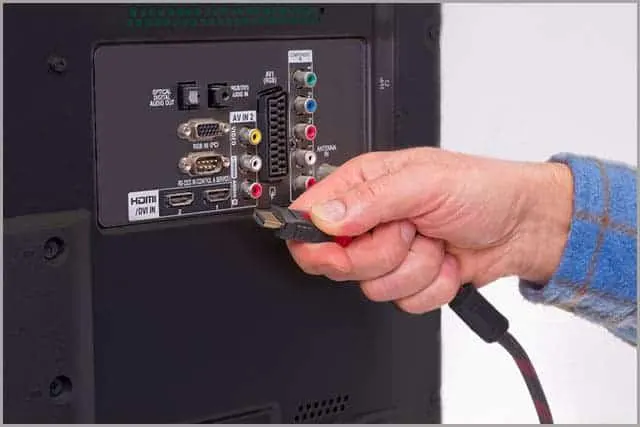

7. Kabel koncentryczny a kabel HDMI: Jaka jest różnica?

Kabel koncentryczny i HDMI mogą występować w jednym systemie kina domowego, ale pełnią inne funkcje. Koncentryk jest medium dla sygnałów RF lub pojedynczego cyfrowego toru audio, natomiast HDMI przesyła cyfrowy obraz i wielokanałowy dźwięk między urządzeniami.

1. Jakość obrazu

Przy bezpośrednim połączeniu źródła z telewizorem HDMI oferuje większą przepustowość i przesyła obraz cyfrowy bez modulowania go na sygnał radiowy. Ostateczna jakość zależy jednak od standardu transmisji i urządzeń po obu stronach.

Instalacje telewizyjne na kablu koncentrycznym często wykorzystują złącze F. Ograniczenie rozdzielczości nie wynika z samej miedzianej żyły, lecz z pasma całego toru, rodzaju modulacji i standardu odbiornika.

Obsługiwana rozdzielczość HDMI zależy od wersji interfejsu. Wymagane możliwości muszą mieć zarówno kabel, jak i podłączone urządzenia.

2. Zakłócenia

HDMI przenosi sygnał cyfrowy. Kabel koncentryczny może natomiast przesyłać zarówno sygnały analogowe, jak i cyfrowe. Dobre ekranowanie obu rozwiązań ogranicza zakłócenia, ale odporność całego połączenia zależy od długości, jakości kabla i częstotliwości pracy.

3. Jakość dźwięku

HDMI jest wygodniejsze w sprzęcie kina domowego, ponieważ jednym przewodem przesyła obraz i wielokanałowy dźwięk. Cyfrowe połączenie koncentryczne S/PDIF stosuje się natomiast do transmisji dźwięku między urządzeniami, na przykład odtwarzaczem CD i amplitunerem.

 4. Łatwość użytkowania

HDMI zwykle upraszcza instalację, bo łączy kilka strumieni w jednym przewodzie. Kabel koncentryczny ma prostsze złącza i łatwiej zakończyć go na miejscu, lecz do obrazu i dźwięku może wymagać osobnych torów lub dodatkowych tunerów.

5. Koszt

Gotowy kabel HDMI bywa droższy i trudniej zakończyć go samodzielnie. Kabel koncentryczny można kupować na metry i łatwo zarabiać odpowiednimi złączami, co obniża koszt rozległej instalacji.

8. Kabel koncentryczny a światłowód: który wybrać?

Światłowód zawiera cienkie włókna szklane, którymi dane są przesyłane w postaci światła. Zapewnia znacznie większe pasmo i mniejsze straty na długich dystansach niż typowy kabel koncentryczny.

Koncentryk pozostaje tańszy, odporny mechanicznie i łatwy do zakończenia w terenie. Światłowód wygrywa przepustowością, zasięgiem i odpornością na zakłócenia elektromagnetyczne. Wybór zależy więc od długości trasy, wymaganej szybkości i kosztu urządzeń końcowych.

9. Jak porównywać gotowe kable koncentryczne?

1. Najlepszy kabel koncentryczny

Nie istnieje jeden najlepszy kabel do wszystkich zastosowań. Poniższe przykłady pokazują cechy, które warto porównywać: impedancję, klasę płaszcza, ekranowanie, rodzaj złączy i długość.

Parametry do sprawdzenia przed zakupem

W karcie kabla sprawdź:

typ złączy i zgodność ich impedancji z torem,

rodzaj dielektryka i współczynnik skrócenia,

konstrukcję ekranu i sposób jego połączenia ze złączem,

długość odcinka oraz tłumienie przy częstotliwości pracy.

Cechy ułatwiające montaż

Złącza dopasowane do średnicy kabla i jego dielektryka.

Łatwy montaż.

Mała podatność na zakłócenia elektromagnetyczne i radiowe.

Możliwość zastosowania w różnych instalacjach.

Kabel do połączenia z modemem

Najważniejsze cechy:

Zgodność kabla i złączy z instalacją.

Ciągłe ekranowanie całego odcinka.

Złącza typu F, jeśli wymaga ich urządzenie.

Impedancja zgodna z wymaganiami urządzenia.

Przy prowadzeniu przewodu znaczenie mają:

Średnica dopasowana do dostępnej przestrzeni.

Możliwość ułożenia bez przekroczenia minimalnego promienia gięcia.

Stabilne zamocowanie złączy.

Dostęp do odpowiednich narzędzi montażowych.

Tłumienie odpowiednie dla długości trasy i częstotliwości sygnału.

Kabel do instalacji telewizyjnej

Najważniejsze cechy:

Złącza typu F dobrane do konkretnego przewodu.

Parametry potwierdzone w karcie katalogowej.

Przeznaczenie do telewizji lub instalacji satelitarnej.

Konstrukcja RG-6 o impedancji typowo 75 Ω, do potwierdzenia w karcie kabla.

Najważniejsze zalety:

Wysokiej jakości złącza ułatwiające instalację.

Płaszcz PCV chroniący warstwy wewnętrzne przed wilgocią.

Kabel do instalacji zewnętrznej

Najważniejsze cechy:

Kabel współpracuje z urządzeniami wyposażonymi w porty typu F.

Ma wytrzymały płaszcz zewnętrzny.

Odporność płaszcza na promieniowanie ultrafioletowe należy potwierdzić w specyfikacji.

Najważniejsze zalety:

Przeznaczenie do instalacji zewnętrznych powinno wynikać z dokumentacji kabla.

Skuteczne ekranowanie ogranicza zakłócenia elektromagnetyczne i radiowe.

2. Dopasowanie kabli koncentrycznych

Złącze łączy kabel z kompatybilnym urządzeniem, zachowując ciągłość żyły, dielektryka i ekranu. Prawidłowe dopasowanie ogranicza odbicia, straty i zakłócenia.

3. Dobór kabla do zastosowania

Kabel należy dobierać do docelowej impedancji, częstotliwości, długości i warunków środowiskowych. Dopiero zgodność tych parametrów zapewnia wysoką jakość sygnału.

4. Kable koncentryczne do instalacji zewnętrznych

Przewód do instalacji zewnętrznej powinien mieć płaszcz odporny na wodę i UV. Odmiana formowalna dodatkowo ułatwia utrzymanie wymaganego przebiegu kabla.

5. Wzmacniacz sygnału w torze koncentrycznym

Wzmacniacz liniowy zwiększa poziom sygnału z anteny lub sieci kablowej przed doprowadzeniem go do odbiorników w domu albo biurze.

Śnieżenie obrazu analogowego może wynikać ze słabego sygnału i szumu odbiornika. Wzmacniacz poprawi sytuację tylko wtedy, gdy zostanie umieszczony przed miejscem powstawania największych strat; nie usunie szumu już obecnego w sygnale.

10. Jak działają kable koncentryczne

Popularność kabla koncentrycznego wynika z kontrolowanej impedancji i dobrego ekranowania. Żyła środkowa przenosi sygnał, a współosiowy ekran zamyka pole elektromagnetyczne i ogranicza wpływ zakłóceń.

Sygnał rozchodzi się między żyłą a ekranem. Dielektryk utrzymuje stały odstęp przewodników, natomiast ekran ogranicza promieniowanie na zewnątrz. Straty opisuje tłumienie kabla, zależne między innymi od częstotliwości i długości.

Typowy kabel koncentryczny składa się z czterech warstw:

1. żyła środkowa, zwykle wykonana z miedzi, która przenosi sygnał audio, wideo lub RF,
2. dielektryk z tworzywa sztucznego otaczający żyłę i utrzymujący stały odstęp od ekranu,
3. ekran, często w postaci miedzianego oplotu, chroniący sygnał przed zakłóceniami,
4. zewnętrzny płaszcz z tworzywa sztucznego, chroniący wewnętrzne elementy kabla.

11. Zalety i wady kabli koncentrycznych

Kabel koncentryczny jest niedrogi, łatwy w instalacji i odporny na EMI dzięki współosiowemu ekranowi. Do jego najważniejszych zalet należą:

obsługa transmisji analogowej i cyfrowej w telewizji, systemach satelitarnych, antenach, magnetowidach i połączeniach internetowych,

szerokie pasmo pozwalające obsługiwać wiele usług i sygnałów wysokiej częstotliwości,

miedziana żyła i ekran umożliwiają transmisję dużej ilości danych z wysoką szybkością,

skuteczne ekranowanie ograniczające zakłócenia elektromagnetyczne,

możliwość przesyłania wielu częstotliwości na znacznych odległościach.

Koszt instalacji jest często niższy niż w przypadku światłowodu.

Do wad kabla koncentrycznego należą:

stosunkowo duża średnica i sztywność,

możliwość przerwania całego odcinka sieci przez pojedyncze uszkodzenie przewodu,

wzrost kosztu i tłumienia wraz z długością instalacji,

konieczność prawidłowego uziemienia ekranu w wymagających instalacjach.

12. Gdzie kupić kabel koncentryczny

Kabel koncentryczny można kupić w sklepach elektrycznych, elektronicznych i u wyspecjalizowanych dystrybutorów. Warto wybrać dostawcę, który udostępnia kartę katalogową oraz parametry tłumienia, impedancji i ekranowania. OurPCB może pomóc dobrać przewód do konkretnej aplikacji.

13. Kabel RF: Wszystko, co musisz wiedzieć

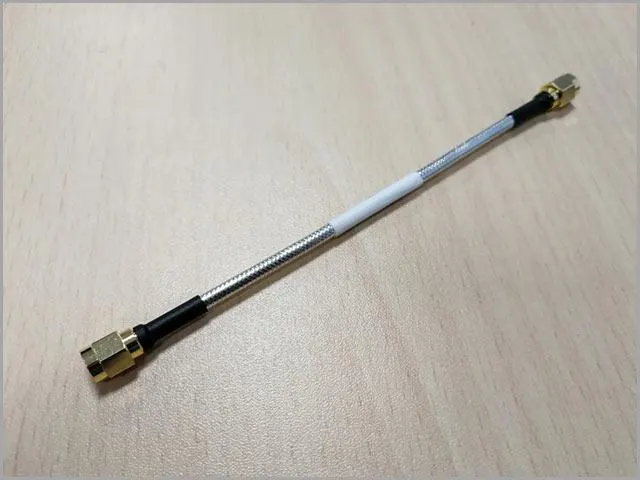

1. Złącza w torach RF

Złącze RF jest elektrycznym zakończeniem linii przeznaczonym do pracy z sygnałami radiowymi. Wraz z kablem koncentrycznym powinno zachowywać impedancję oraz ciągłość ekranu.

1.1 Co to jest kabel RF?

Kabel RF to kabel koncentryczny przeznaczony do przesyłania sygnałów o częstotliwości radiowej, w tym sygnałów telewizyjnych i innych danych. Warstwy dielektryka, ekranu i płaszcza utrzymują wymagane parametry oraz ograniczają zakłócenia.

1.2 Zastosowanie kabla RF

Kabel RF wybiera się wtedy, gdy urządzenia wykorzystują wejście antenowe lub inne złącze wysokiej częstotliwości. Typowe przykłady to telewizory, tunery, anteny, modemy kablowe i magnetowidy.

1.3 Rozpoznawanie kabla koncentrycznego RF

Kabel RF rozpoznaje się po typowej budowie współosiowej: żyła środkowa jest otoczona dielektrykiem, metalowym ekranem i zewnętrznym płaszczem z tworzywa. Cztery warstwy chronią sygnał oraz ustalają impedancję linii.

2. Jak kabel RF współpracuje z modemem i Wi-Fi?

Kabel koncentryczny może doprowadzać sygnał operatora, na przykład sieci Comcast, do modemu kablowego. Dopiero modem lub router zamienia go na Ethernet i Wi-Fi dla urządzeń lokalnych.

14. 9 rzeczy, które warto wiedzieć o kablach koncentrycznych i skrętkach

1. Różnice w ekranowaniu

Kabel koncentryczny i skrętka wykorzystują inne sposoby ograniczania zakłóceń. Koncentryk ma żyłę środkową, dielektryk i współosiowy ekran; wybrane odmiany stosują ekran potrójny. Skrętka opiera się przede wszystkim na symetrii oraz skręceniu par przewodów, a wersje ekranowane dodają folię lub oplot.

Żyła i ekran kabla koncentrycznego mają wspólną oś geometryczną. Zarówno koncentryk, jak i skrętka mogą przenosić szerokie zakresy częstotliwości; o zastosowaniu decyduje konkretny typ kabla i standard transmisji.

Do popularnych odmian kabla koncentrycznego należą:

RG59/U,

RG6/U z poczwórnym ekranowaniem oraz

RG11/U

Skuteczne ekranowanie jest ważne zarówno w instalacjach domowych, jak i komercyjnych, szczególnie w otoczeniu źródeł zakłóceń elektromagnetycznych.

W skrętce stosuje się ekrany foliowe lub plecione. Ich konstrukcję należy sprawdzić w dokumentacji konkretnego przewodu.

2. Dopuszczalna długość kabla

Dopuszczalna długość zależy od standardu, częstotliwości i tłumienia. Koncentryk często sprawdza się na długich odcinkach RF, a skrętka może obsługiwać znaczne odległości w sieciach Ethernet, jeśli spełnia wymagania odpowiedniej kategorii.

Dla planowanej długości należy sprawdzić tłumienie przy używanej częstotliwości w karcie katalogowej. Nie ma jednego progu długości odpowiedniego dla wszystkich kabli i zastosowań.

3. Przesłuch

Współosiowy ekran bardzo dobrze ogranicza przenikanie sygnałów między sąsiednimi torami. W skrętce przesłuch redukuje odpowiedni skok skrętu par i jakość wykonania. W obu przypadkach warto wybierać kable zgodne z wymaganym standardem.

4. Szybkość transmisji sygnału

Krótszy przewód zwykle oznacza mniejsze tłumienie, lecz nie przesądza o przewadze jednego medium. Szybkość transmisji zależy od parametrów kabla, standardu interfejsu i jakości zakończeń.

Kable koncentryczne opisuje się między innymi oznaczeniami RG. Przykładowe zastosowania to:

RG-59 używany do telewizji kablowej,

RG-58 do połączeń radiowych i pomiarowych oraz

RG-6 do instalacji telewizyjnych i satelitarnych.

W części tych instalacji stosuje się złącza BNC, które umożliwiają szybkie podłączenie kabla do kompatybilnego urządzenia.

Koncentryk oferuje duże pasmo, ale jego tłumienie rośnie z częstotliwością. Skrętka jest dziś podstawowym medium miedzianym w lokalnych sieciach komputerowych.

5. Kosztorys

Cena obu rozwiązań zależy od kategorii, ekranowania i wymaganych złączy. Nie można z góry uznać jednego z nich za zawsze tańsze lub bardziej niezawodne.

Koszt trzeba porównywać dla całej instalacji, łącznie z osprzętem i robocizną. OurPCB może pomóc dobrać rozwiązanie, które spełni wymagania techniczne i budżetowe.

6. Konfiguracja i instalacja

Przy zakupie należy zwrócić uwagę na trwały płaszcz, odpowiedni dielektryk, skuteczny ekran i dobre złącza. Materiały muszą być dopasowane do miejsca instalacji, aby ograniczyć wilgoć, korozję i utlenianie miedzianych przewodów.

7. Odporność na zakłócenia elektromagnetyczne

Zarówno koncentryk, jak i ekranowana skrętka mogą skutecznie ograniczać EMI. Przewagą kabla koncentrycznego jest zamknięty, współosiowy ekran; skrętka wykorzystuje z kolei transmisję różnicową i skręcenie par.

8. Bezpieczeństwo danych

Bezpieczeństwo danych nie wynika wyłącznie z rodzaju przewodu. Instalacja musi spełniać właściwe normy, a protokół powinien stosować odpowiednie mechanizmy uwierzytelniania i szyfrowania. Zarówno koncentryk, jak i skrętka mogą być bezpiecznie używane po prawidłowym zaprojektowaniu systemu.

9. Transmisja danych wideo i dźwięku

Oba rodzaje przewodów mogą przesyłać dźwięk i obraz, jeśli wykorzystuje je odpowiedni standard. O wyborze decydują wymagane pasmo, zasięg i kompatybilność urządzeń.

15. 11 pytań dotyczących zespołów kabli koncentrycznych

1. Jakie są główne zastosowania zespołów kabli koncentrycznych

Zespół kabla koncentrycznego to gotowy odcinek przewodu zakończony określonymi złączami, czasem połączony w wielotorową wiązkę. Takie rozwiązanie upraszcza instalację i serwis.

2. Jakie są różne zastosowania zespołu kabla koncentrycznego

Zespoły koncentryczne służą jako linie transmisyjne RF, przewody łączące nadajniki i odbiorniki z antenami oraz krótkie przewody pomiarowe w aparaturze testowej i sieciach LAN starszego typu.

3. Jak wygląda kabel koncentryczny ze złączami?

Przykładową konstrukcję przedstawia poniższa ilustracja.

4. Jakie są różne rozmiary zespołu kabla koncentrycznego

Rozmiar zależy od rodziny przewodu, na przykład RG-6, RG-11 lub RG-59. RG-6 jest często używany w instalacjach telewizyjnych i sieciach kablowych.

5. Jak zapewnić bezpieczną pracę niestandardowego zespołu kablowego?

Niestandardowy zespół jest bezpieczny wtedy, gdy został zaprojektowany dla właściwej impedancji, mocy, napięcia i środowiska pracy oraz poprawnie przetestowany.

6. Jakie są cechy najlepszych dostawców kabli koncentrycznych

Dobry dostawca przedstawia kompletne dane techniczne, zapewnia trwałe złącza, odpowiednią izolację i skuteczny ekran oraz kontroluje jakość zaciskania i testy gotowych zespołów.

7. Jak dobrać niestandardowy zespół kabla koncentrycznego?

Standardowe elementy są dostępne u dystrybutorów elektroniki, natomiast niestandardowy zespół można zamówić u producenta, przekazując wymagania dotyczące kabla, złączy, długości i testów. Takie usługi oferuje również OurPCB.

8. Jaki kabel koncentryczny wybrać do telewizora?

Do instalacji telewizyjnej wybiera się typowo kabel 75 Ω zgodny z używanymi złączami i pasmem sygnału. Warto sprawdzić tłumienie na planowanej długości oraz skuteczność ekranowania w karcie katalogowej.

9. Jak ocenić skuteczność ekranowania kabla?

Skuteczność ekranowania należy sprawdzić w karcie producenta. Ekran może wykorzystywać folię, oplot lub ich połączenie, ale sama liczba warstw nie przesądza o jego skuteczności.

10. Jak chronić kabel przed warunkami atmosferycznymi?

Na zewnątrz należy stosować kabel z płaszczem odpornym na wodę i promieniowanie UV. Zwykłe PCV nie zawsze spełnia te wymagania, dlatego trzeba sprawdzić oznaczenie producenta.

11. Dlaczego przewodnik potrzebuje ochrony?

Miedziana żyła wymaga ochrony przed wilgocią i tlenem, ponieważ korozja zwiększa rezystancję połączeń i pogarsza transmisję. Zapewniają ją płaszcz, szczelne złącza i właściwy sposób instalacji.

16. Popularne odmiany kabli i połączeń koncentrycznych

Kabel koncentryczny do HDMI

HDMI zastąpiło wiele starszych połączeń analogowych w sprzęcie domowym. Nie istnieje jednak prosty kabel pasywny, który bezpośrednio zamienia sygnał koncentryczny RF na HDMI. Do połączenia takich urządzeń potrzebny jest aktywny tuner lub konwerter zgodny z formatem sygnału wejściowego.

Konwerter sygnału koncentrycznego na HDMI

Kabel koncentryczny audio

Cyfrowy kabel koncentryczny audio łączy wyjście S/PDIF źródła z odpowiednim wejściem amplitunera lub przetwornika. Ten sam typ medium może przenosić różne sygnały, ale połączenie musi być zgodne elektrycznie i protokołowo.

Kabel koncentryczny RG6

RG-6 to popularna rodzina kabli o impedancji typowo 75 Ω, używana głównie w telewizji, instalacjach satelitarnych i sieciach kablowych. Dokładne parametry konkretnego wykonania należy sprawdzić w karcie katalogowej.

Kabel koncentryczny RG6

Płaski kabel koncentryczny

Płaski kabel koncentryczny ułatwia przeprowadzenie sygnału audio, wideo lub RF pod wykładziną albo przez wąską szczelinę. Jego nietypowa geometria może mieć inne tłumienie i ograniczenia częstotliwości niż przewód okrągły, dlatego należy sprawdzić zgodność z systemem.

Przedłużacz kabla koncentrycznego

Przedłużacz zwiększa długość toru koncentrycznego, ale sam nie wzmacnia sygnału. Każdy dodatkowy odcinek i złącze wnoszą tłumienie, dlatego przy długich trasach może być potrzebny odpowiednio umieszczony wzmacniacz.

Przedłużacz kabla koncentrycznego

Cyfrowy kabel koncentryczny ze złączem RCA

Kable te są jednymi z najczęściej stosowanych kabli koncentrycznych do transmisji cyfrowego sygnału audio. Jest to połączenie wykorzystywane do przesyłania sygnałów audio z urządzenia źródłowego do amplitunera AV.

Cyfrowy kabel koncentryczny ze złączem RCA

Miniaturowy kabel koncentryczny

Cienkie kable koncentryczne, takie jak RG-174, ułatwiają połączenia przy ograniczonej przestrzeni. Mała średnica nie gwarantuje niskich strat: tłumienie przy wymaganej częstotliwości trzeba sprawdzić w karcie kabla.

Miniaturowy kabel koncentryczny

Biały kabel koncentryczny

Biały kolor dotyczy płaszcza i sam nie określa parametrów transmisji. O doborze decydują impedancja, dielektryk, ekran oraz tłumienie podane w karcie katalogowej.

Biały kabel koncentryczny

17. Dlaczego kable koncentryczne ulegają uszkodzeniu i jak o nie dbać

Kable koncentryczne mogą ulec uszkodzeniu wskutek przegrzania, wilgoci, zgniecenia lub uszkodzenia złączy. Dopuszczalna temperatura zależy od materiałów i wykonania przewodu — obowiązuje karta katalogowa. Zgniecenie lub zbyt ciasne zgięcie zmienia geometrię dielektryka, a więc także impedancję. Wilgoć i korozja złączy pogarszają połączenie; ochrona powinna obejmować zarówno płaszcz, jak i zakończenia kabla.

Jak sprawdzić, czy kabel koncentryczny jest uszkodzony

Po odłączeniu kabla od urządzeń można multimetrem sprawdzić ciągłość żyły i ekranu oraz brak zwarcia między nimi. Taki test wykrywa podstawowe uszkodzenia, ale nie potwierdza impedancji, tłumienia ani VSWR. Obejrzyj również płaszcz i złącza pod kątem pęknięć, korozji oraz poluzowania. To opis kontroli, a nie wynik naszych pomiarów.

Konserwacja kabla koncentrycznego

Prowadź kabel z zachowaniem minimalnego promienia gięcia z karty katalogowej i unikaj zbędnego poruszania przewodem przeznaczonym do instalacji stałej. Przed zakupem sprawdź dokumentację, a po montażu stan płaszcza i zakończeń. Oględziny nie zastępują weryfikacji parametrów elektrycznych.

Podsumowanie

Kabel koncentryczny pozostaje skutecznym medium do transmisji sygnałów RF, telewizyjnych i cyfrowego audio. Przy wyborze należy uwzględnić impedancję, tłumienie, częstotliwość, długość, ekranowanie, typ złączy i warunki środowiskowe. OurPCB może pomóc dobrać lub wykonać zespół przewodów zgodny z wymaganiami projektu.

Prawidłowo dobrany i zamontowany kabel zapewni stabilny sygnał oraz długą, bezawaryjną pracę instalacji.
