Kabel audio: jak go dobrać i sprawdzić odporność na zakłócenia?

Kabel audio dobiera się do rodzaju sygnału, impedancji urządzeń, długości połączenia i źródeł zakłóceń w otoczeniu. Dla analogowego toru symetrycznego ważne są skręcona para żył, skutecznie przyłączony ekran i zachowanie symetrii przy złączach; dla toru niesymetrycznego szczególne znaczenie mają droga prądu powrotnego oraz pojemność kabla. Odporność gotowego przewodu należy sprawdzić w powtarzalnym układzie pomiarowym, porównując szum, przydźwięk i zakłócenia impulsowe z limitami ustalonymi przez użytkownika.

Jaki kabel audio wybrać do danego połączenia?

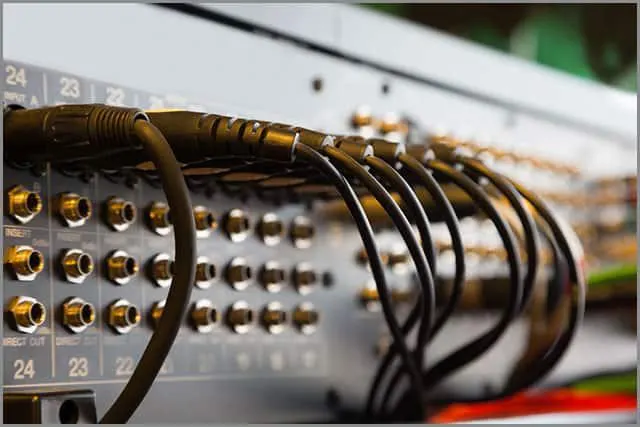

Zacznij od dokumentacji wejścia i wyjścia. Identyczny kształt wtyczki nie oznacza zgodności sygnałów: RCA może służyć do analogowego dźwięku lub elektrycznej transmisji cyfrowej, a złącze TRS do słuchawek albo połączenia symetrycznego. Przewód między wzmacniaczem a głośnikiem pasywnym przenosi moc; przewód do aktywnego zestawu głośnikowego zwykle doprowadza sygnał liniowy.

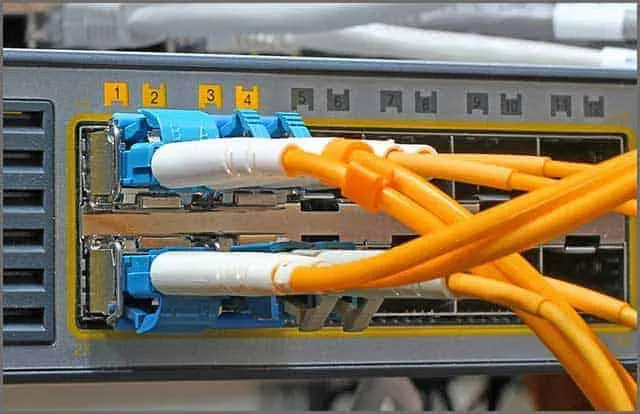

Światłowód nie tworzy elektrycznego połączenia mas, ale ma ograniczenia długości i zginania wynikające z dokumentacji toru. Nie jest też zamiennikiem analogowego przewodu bez odpowiednich przetworników. Budowę elektrycznego toru współosiowego opisuje artykuł o kablu koncentrycznym.

Połączenie symetryczne: liczy się cały tor

W torze symetrycznym odbiornik odczytuje różnicę napięć między żyłami. Zakłócenie wspólne dla obu wejść może zostać stłumione, jeśli impedancje obu gałęzi względem odniesienia są odpowiednio wyrównane. Sama obecność sygnałów o przeciwnych polaryzacjach nie gwarantuje odporności; ważne są też nadajnik, kabel, odbiornik i sposób ich połączenia.

W torze niesymetrycznym sygnał jest odnoszony do przewodu powrotnego. Jeżeli płynie nim również prąd wywołany różnicą potencjałów mas, spadek napięcia może dodać się do sygnału użytecznego. Pętla masy może wystąpić także między sprawnymi, prawidłowo zasilanymi urządzeniami. Grubszy ekran nie zastępuje właściwej topologii połączeń ani separacji sygnału.

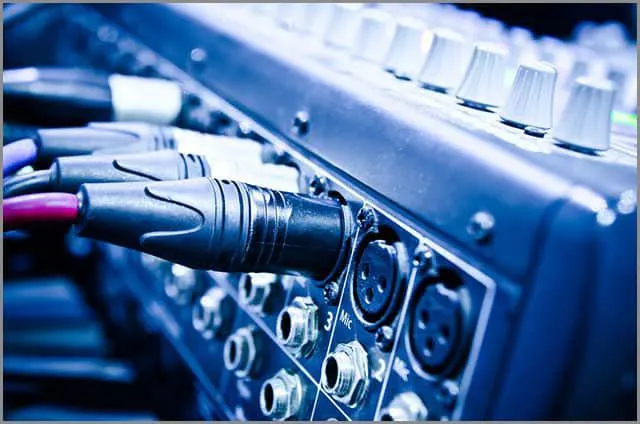

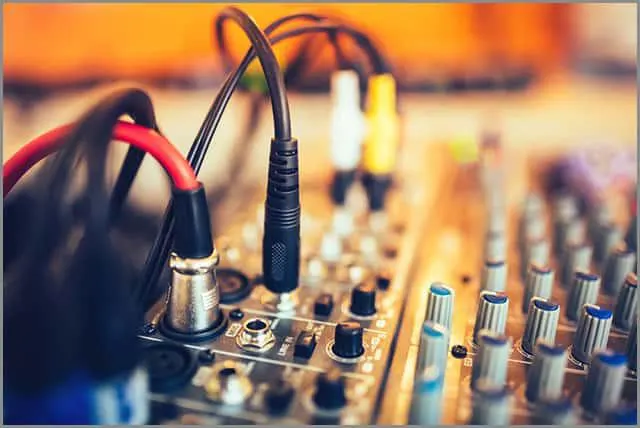

XLR i TRS to odrębne rodziny złączy. TRS ma trzy styki, lecz może przenosić zarówno pojedynczy sygnał symetryczny, jak i stereofoniczny sygnał niesymetryczny. Rozstrzyga schemat połączeń urządzenia, a nie wygląd wtyczki. Przejściówka mechaniczna sama nie przekształca wyjścia niesymetrycznego w symetryczne.

Ekran i skok skrętu: różne zadania, wspólny wynik

Co rzeczywiście mówi opis ekranu?

Ekran ogranicza sprzężenie pola elektrycznego, a przy odpowiedniej konstrukcji i zakończeniu również zakłócenia o częstotliwościach radiowych. Zwykły ekran miedziany nie stanowi skutecznego lekarstwa na wolnozmienne pole magnetyczne transformatora. W takim przypadku pomagają ograniczenie powierzchni pętli sygnałowej, skręt żył i odsunięcie przewodu od źródła pola.

Oplot, folia i ich połączenie różnią się elastycznością, sposobem montażu oraz zachowaniem przy wielokrotnym zginaniu. Procent pokrycia opisuje geometrię osłony, a nie procent usuniętych zakłóceń. W specyfikacji sprawdź także ciągłość ekranu, jego rezystancję oraz, jeżeli producent ją podaje, impedancję przenoszenia wraz z częstotliwością i metodą pomiaru. Im mniejsza impedancja przenoszenia w danych warunkach, tym mniejsze sprzężenie napięcia do wnętrza kabla od prądu płynącego ekranem.

Jak określić i porównać skok skrętu?

Skok skrętu to długość osiowa odpowiadająca pełnemu obrotowi pary. Skręcanie zmienia położenie żył względem pola zewnętrznego, co ogranicza różnicę indukowanych napięć. Skuteczność zależy od geometrii oraz rozkładu pola. Krótszy skok nie jest uniwersalną gwarancją poprawy: zmienia długość drogi żyły, parametry elektryczne i zachowanie mechaniczne kabla.

Skok odczytaj z dokumentacji albo wyznacz na próbce przeznaczonej do oględzin jako p = L/n, gdzie L jest długością odcinka obejmującego n pełnych skrętów. Usuń płaszcz bez rozciągania i rozkręcania pary. W badaniu porównawczym zachowaj tę samą długość kabla, przekrój żył, izolację, ekran i zakończenia. Gdy różni się kilka cech, wynik opisuje całe konstrukcje i nie pozwala przypisać różnicy samemu skrętowi.

Impedancja źródła a impedancja falowa kabla

Impedancja wyjściowa źródła, impedancja wejściowa odbiornika i impedancja falowa kabla to różne wielkości. W typowym analogowym połączeniu napięciowym wejście powinno obciążać źródło możliwie mało, zgodnie z dokumentacją urządzeń. Nie należy dodawać rezystora dopasowującego tylko dlatego, że kabel ma określoną impedancję falową.

W transmisji cyfrowej istotne są szybkie zbocza sygnału. Niedopasowanie kabla lub zakończenia powoduje odbicia, nawet gdy odtwarzany dźwięk ma niewielką częstotliwość. Elektryczny S/PDIF w wykonaniu koncentrycznym wykorzystuje nominalnie 75 Ω, a symetryczny AES3 na ekranowanej parze nominalnie 110 Ω. Są to wartości właściwe tym interfejsom, opisane odpowiednio w IEC 60958-3 i AES3; nie są rezystancją żył mierzoną omomierzem.

Nie każdy przewód mikrofonowy nadaje się więc do cyfrowego AES3, mimo pasujących złączy. W odbiorze cyfrowym sprawdzaj błędy danych i utratę synchronizacji, jeżeli urządzenie udostępnia takie informacje. Pomiar szumu na wyjściu analogowym przetwornika sam nie wystarcza do oceny kabla cyfrowego.

Pojemność kabla: obliczenie wpływu na pasmo

Pojemność rośnie z długością. Przy odczytywaniu karty kabla rozróżniaj pojemność między żyłami od pojemności żyły względem pozostałych przewodników połączonych z ekranem. Do obliczeń wybierz układ odpowiadający rzeczywistemu połączeniu; do pomiaru odłącz kabel od urządzeń i zapisz częstotliwość pomiarową miernika oraz sposób połączenia żył i ekranu.

Dla uproszczonego toru niesymetrycznego przyjmij źródło napięcia z szeregową rezystancją R oraz pojemność C między sygnałem a powrotem. Zakładamy wejście o rezystancji znacznie większej od R, pomijalną indukcyjność i rezystancję kabla oraz pomijalne pojemności złączy i odbiornika. Pojemność całkowita wynosi C = c · l, gdzie c oznacza pojemność jednostkową, a l długość.

Impedancja kondensatora wynosi Z_C = 1/(jωC), gdzie j jest jednostką urojoną, a ω = 2πf. Z dzielnika napięcia otrzymujemy H = Z_C/(R + Z_C) = 1/(1 + jωRC), zatem |H| = 1/√(1 + (2πfRC)²). Gdy 2πfRC = 1, amplituda spada do 1/√2 wartości dla małych częstotliwości, czyli o około 3 dB. Stąd częstotliwość graniczna f_g = 1/(2πRC).

Przykład założony — wszystkie dane wejściowe są przyjęte wyłącznie do rachunku: c = 100 pF/m, l = 10 m, R = 10 kΩ. Nie są to parametry konkretnego produktu ani wyniki pomiaru.

• C = 100 pF/m · 10 m = 1000 pF = 1 nF.
• RC = 10 000 Ω · 1 · 10⁻⁹ F = 10⁻⁵ s.
• f_g = 1/(2π · 10⁻⁵ s) ≈ 15,9 kHz.
• Jeżeli w tym samym przykładzie założymy R = 100 Ω, częstotliwość graniczna wzrośnie do około 1,59 MHz.

To pokazuje, dlaczego identyczny kabel inaczej obciąża różne źródła. Nie oznacza, że każdy tor o małej impedancji wyjściowej jest bezwarunkowo odporny na pojemność: trzeba jeszcze sprawdzić stabilność wyjścia przy obciążeniu pojemnościowym. Przetwornik pasywnej gitary ma również indukcyjność, więc prosty model RC nie opisuje jego rezonansu. Zobacz również omówienie budowy i doboru kabla gitarowego.

Zakończenia kabla: gdzie łatwo stracić odporność na zakłócenia

Rozkręcenie pary przy wtyczce zwiększa lokalną powierzchnię pętli. Długi, wąski odcinek wyprowadzenia ekranu pogarsza jego działanie przy wysokich częstotliwościach. Rysunek montażowy powinien określać długość odizolowania, dopuszczalne rozplecenie i sposób połączenia ekranu z właściwym stykiem lub obudową złącza.

• Przygotowanie: nie nacinaj drucików żył; usuń luźne włókna oplotu i zachowaj izolację między ekranem a stykami sygnałowymi.
• Lutowanie: zapewnij zwilżenie i ogranicz podciąganie lutu pod izolację. Usztywniony odcinek nie powinien pracować na zginanie. Szczegóły opisuje poradnik lutowania przewodów.
• Zaciskanie: dobierz styk, narzędzie i nastawę do żyły oraz instrukcji złącza. Nie dodawaj lutu do zacisku, jeśli producent nie przewidział takiej technologii.
• Odciążenie: uchwyt ma przenosić siłę przez płaszcz, bez zgniatania izolacji i bez obciążania spoin.
• Kontrola: sprawdź mapę połączeń, ciągłość ekranu, brak niezamierzonych zwarć oraz zachowanie podczas kontrolowanego poruszania przewodem.

W prawidłowo zaprojektowanym torze symetrycznym ekran łączy się z obudową urządzenia przy wejściu kabla, zgodnie z konstrukcją interfejsu. Nie powinien prowadzić prądów zakłócających przez wrażliwe odniesienie sygnałowe. Odłączanie ekranu z jednego końca nie jest uniwersalną naprawą; w torze niesymetrycznym może przerwać powrót sygnału. Nie odłączaj przewodu ochronnego urządzenia w celu usunięcia przydźwięku.

Jak zbadać szum, przydźwięk i zakłócenia kabla?

Poniższa procedura dotyczy porównania analogowych połączeń w określonym zastosowaniu. Nie przedstawia wyników ani nie zastępuje badań zgodności elektromagnetycznej. Przed próbą użytkownik ustala pasmo, warunki narażenia, czas obserwacji, liczbę powtórzeń oraz kryteria zaliczenia i odrzucenia.

Stanowisko i pomiar odniesienia

1. Połącz źródło lub jego elektryczny model z odbiornikiem przez badany kabel. Zachowaj rzeczywistą impedancję źródła i obciążenie wejściowe. Dla toru symetrycznego odwzoruj obie gałęzie. Nie zostawiaj wejścia otwartego i nie zastępuj źródła zwarciem, jeśli ma ono istotną impedancję.
2. Podłącz analizator albo skalibrowany interfejs pomiarowy. Wyłącz automatyczną regulację wzmocnienia, bramkę szumów i korekcję. Ustal wzmocnienie, pasmo, filtrację, częstotliwość próbkowania oraz ustawienia analizy FFT; sprawdź, czy tor nie przesterowuje się.
3. Wyznacz szum własny stanowiska z odpowiednim zakończeniem wejścia oraz poziom odniesienia z badanym kablem bez dodatkowego narażenia. Nie zmieniaj przy tym wzmocnienia ani impedancji modelu źródła. Jeśli tło stanowiska maskuje różnice, wynik porównania jest nierozstrzygający.
4. Ustal położenie kabla, złączy, urządzeń i przewodów zasilających. Zaznacz trasę i odległości. Sprawdź, czy sam przyrząd nie dodaje połączenia mas zmieniającego badany układ.

Co zmieniać i co zapisywać?

Próbę z generatorem wykonuj przy identycznym pobudzeniu dla wszystkich wariantów. Kontroluj jego poziom podczas pomiaru, a nie tylko nastawę początkową. Aby ograniczyć wpływ dryftu, po wymianie próbki powróć do wariantu odniesienia. Nie wyciągaj wniosku o ekranowaniu radiowym wyłącznie z próby przy małej częstotliwości.

Raport powinien zawierać napięcie skuteczne zakłóceń w ustalonym paśmie, informację o zastosowanym ważeniu lub jego braku, widmo przydźwięku i jego harmonicznych oraz przebieg czasowy impulsów. Przy pomiarze bez sygnału użytecznego wycisz pobudzenie, zachowując impedancję źródła. Charakterystykę przenoszenia badaj osobno z sygnałem. Poziomy odczytane po wzmacniaczu przelicz na wejście, dzieląc napięcie przez jego znane wzmocnienie napięciowe.

Decyzja o odbiorze: porównaj każdy wynik z odpowiednim limitem zapisanym przed badaniem: szumu, składowych przydźwięku, impulsów, dopuszczalnych przerw i odchyłki charakterystyki. Użytkownik określa również sposób uwzględnienia niepewności pomiaru. Bez tych ustaleń można porównać warianty, ale nie można rzetelnie orzec, że kabel zaliczył próbę.

Co wpisać do dokumentacji zespołu kablowego?

Specyfikacja powinna obejmować długość z tolerancją, przekrój i materiał żył, izolację, skok skrętu, konstrukcję ekranu, pojemności z opisem sposobu pomiaru oraz wymaganą impedancję falową, jeżeli dotyczy. Dodaj oznaczenia złączy, widok od strony styków, mapę połączeń, zakończenie ekranu i wymagania odciążenia. Rozróżnienie gotowego przewodu i większej wiązki wyjaśnia artykuł zespół kabli a wiązka przewodów.

Dołącz procedurę odbioru z limitami oraz identyfikację badanych próbek. Promień gięcia, temperaturę pracy, siłę próby mechanicznej i parametry montażu przyjmij z dokumentacji kabla, złącza i wymagań zastosowania. Nie zastępuj ich jedną ogólną wartością dla wszystkich przewodów audio.

Typowe błędy

• Dobieranie kabla wyłącznie po wtyczce, bez sprawdzenia rodzaju sygnału i mapy styków.
• Traktowanie pokrycia oplotu jako miary tłumienia zakłóceń.
• Porównywanie szumu przy różnych wzmocnieniach, pasmach lub impedancjach źródła.
• Rozplecenie pary na dużej długości, aby ułatwić lutowanie we wtyczce.
• Uznanie krótkiego odsłuchu za dowód odporności w całym zakresie warunków pracy.
• Przypisanie różnicy samemu ekranowi, gdy próbki mają też inną pojemność, długość lub zakończenia.

Najczęstsze pytania

Czy lepszy ekran usunie każdy przydźwięk?

Nie. Przyczyną może być sprzężenie magnetyczne, prąd w drodze powrotnej lub sposób prowadzenia mas w urządzeniu. Najpierw porównaj położenie kabla względem źródła zakłóceń i topologię połączeń, zachowując pozostałe warunki pomiaru.

Czy skrócenie kabla zawsze poprawia dźwięk?

Skrócenie zmniejsza pojemność i rezystancję, lecz znaczenie tej zmiany zależy od urządzeń. Dla źródła o małej impedancji różnica w paśmie może być pomijalna. W torze z przetwornikiem pasywnym zmiana pojemności może zmienić rezonans; oceń charakterystykę całego układu.

Czy kabel mikrofonowy można wykorzystać do głośnika pasywnego?

Nie dobieraj go do tego celu na podstawie samej ciągłości połączeń. Trzeba potwierdzić przekrój, obciążalność żył i złączy oraz rezystancję pętli. Przewód sygnałowy może nie spełniać wymagań toru mocy.

Czy multimetr wystarczy do odbioru kabla audio?

Pozwala sprawdzić mapę połączeń i wykryć część uszkodzeń, ale nie oceni skuteczności ekranowania, widma zakłóceń ani impedancji falowej. Odbiór musi łączyć kontrolę elektryczną i mechaniczną z pomiarem odpowiednim do sygnału oraz warunków pracy.
