Aby poprawnie zlutować przewody miedziane, zdejmij izolację na długości wynikającej z geometrii połączenia, unieruchom żyły i ogrzej je grotem, podając lut do nagrzanego metalu. Stop powinien zwilżyć druciki w strefie łączenia, lecz nie usztywniać długiego odcinka linki pod izolacją. Po ostygnięciu sprawdź spoinę, odtwórz izolację i zamocuj przewód tak, aby siły ciągnące oraz zginanie nie obciążały granicy spoiny.
Poniższa instrukcja dotyczy miedzianych linek w połączeniach elektronicznych wykonywanych bez napięcia. Przewody aluminiowe, emaliowane i przewody o nieznanym materiale żyły wymagają osobno dobranej technologii. W wiązce najpierw wybierz sposób zakończenia przewodu: lutowanie ma sens tylko tam, gdzie pozwalają na nie konstrukcja i dokumentacja.
Kiedy lutować, a kiedy zaciskać przewody?
Spoina zapewnia połączenie elektryczne, ale usztywnia linkę. Dlatego nie umieszczaj jej w miejscu regularnego zginania, na przykład przy ruchomym ramieniu lub wyjściu przewodu z obudowy bez odciążenia. Połączenie zaciskane również wymaga właściwej końcówki, narzędzia i podparcia izolacji; samo użycie zaciskarki nie gwarantuje poprawności.
| Sytuacja | Właściwy kierunek wyboru | Co sprawdzić przed montażem |
|---|---|---|
| Przewód do pola PCB lub końcówki lutowniczej | Lutowanie, jeśli przewiduje je konstrukcja | Przekrój żyły, miejsce na lut, odporność cieplną i mocowanie przewodu |
| Styk przeznaczony do zaciskania | Zaciskanie zgodnie z kartą styku | Zakres przekrojów, średnicę izolacji, narzędzie i wymagania odbioru; bez dodatkowego lutowania, jeśli nie przewiduje go producent |
| Połączenie przewodów wewnątrz nieruchomej wiązki | Złączka zaciskana albo połączenie lutowane dopuszczone w dokumentacji | Sposób odizolowania, izolację połączenia i przenoszenie sił przez mocowanie wiązki |
| Odcinek poddawany częstemu zginaniu | Przenieś połączenie poza strefę ruchu | Przewód do pracy ruchomej, promień gięcia i zamocowanie na końcach |
| Zacisk śrubowy | Zakończenie dopuszczone przez producenta zacisku | Czy wymagana jest tulejka; nie cynuj linki, jeśli dokumentacja nie dopuszcza takiego zakończenia |
Ocynowana końcówka pod naciskiem śruby może z czasem zmienić kształt wskutek pełzania stopu, przez co docisk osłabnie. Nie traktuj cynowania jako uniwersalnego sposobu przygotowania każdego przewodu.
Przekrój żyły, oznaczenie AWG i izolacja
Przekrój podawany w mm² dotyczy metalu przewodzącego, a nie całej średnicy przewodu z izolacją. W oznaczeniu AWG większy numer oznacza mniejszy przekrój. Dla linki korzystaj z danych producenta: średnica wiązki drucików obejmuje również przestrzenie między nimi, więc nie należy z niej wyliczać przekroju tak jak dla litego drutu.
Do dokumentacji wpisz materiał i przekrój żyły, budowę linki, rodzaj oraz średnicę izolacji. To pozwala dobrać końcówkę, szczęki ściągacza, grot i osłonę termokurczliwą. Prąd dopuszczalny zależy również od temperatury otoczenia, ułożenia w wiązce i właściwości izolacji. Nie wyznaczaj go wyłącznie na podstawie numeru AWG ani wyglądu spoiny.
Przy łączeniu różnych przekrojów sprawdź obciążalność cieńszej żyły oraz to, czy wybrana geometria zapewni jej zwilżenie bez przegrzania. Grubsza żyła odbiera więcej ciepła, a cienka może już tracić izolację. W takich sytuacjach warto rozważyć dopasowaną złączkę. Dobór osłony omawia też artykuł o izolacji przewodów i kabli.
Przygotowanie stanowiska i materiałów

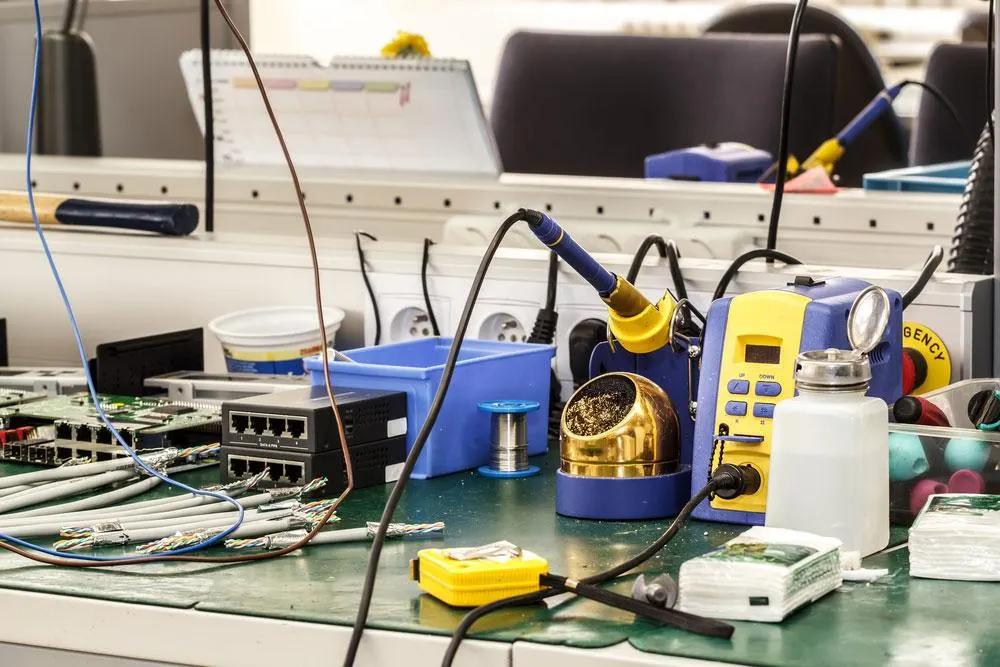

Ilustracja poglądowa stanowiska do prac elektronicznych.
- Lutownica z regulacją i odpowiedni grot: dobierz powierzchnię styku do żyły i końcówki. Cienki, igłowy grot może słabo przekazywać ciepło do grubszej linki.
- Spoiwo i topnik do elektroniki: zgodne z dokumentacją wyrobu oraz lutowanymi powierzchniami. Nie stosuj kwasowych preparatów przeznaczonych do prac instalacyjnych.
- Ściągacz izolacji i obcinaczki: przystosowane do danego przewodu; bez nacinania drucików nożem.
- Uchwyt montażowy: stabilizuje przewody, ale nie zgniata izolacji ani nie uszkadza żyły.
- Rurka termokurczliwa, narzędzie do jej ogrzewania i mocowanie wiązki: dobrane do średnicy gotowego połączenia i warunków użytkowania.
- Wyposażenie kontrolne: lupa, przymiar i miernik; do odbioru ilościowego także odpowiedni miernik małych rezystancji oraz stanowisko do kontrolowanego obciążenia.
Odłącz wszystkie źródła zasilania, także akumulator. Używaj odciągu oparów przy miejscu lutowania, okularów ochronnych i stabilnej podstawki pod lutownicę. Po pracy umyj ręce. Podczas czyszczenia przestrzegaj zaleceń dotyczących preparatu i nie ogrzewaj pozostałości łatwopalnego rozpuszczalnika.
Temperaturę i czas kontaktu grotu ustal na podstawie stopu, topnika, izolacji oraz końcówki. Temperatura topnienia spoiwa nie jest nastawą stacji. Jeżeli lut nie rozpływa się prawidłowo, sprawdź czystość powierzchni, topnik i przekazywanie ciepła, zamiast od razu zwiększać temperaturę. Więcej o roli chemii procesu znajdziesz w opisie topnika do lutowania.
Zdejmowanie izolacji: długość wynika z połączenia

Ilustracja poglądowa zdejmowania izolacji; nie jest wzorcem długości odizolowania.
Dla styku lub końcówki długość odizolowania odczytaj z rysunku producenta. Dla połączenia przewód–przewód trzeba najpierw ustalić długość i kształt zakładki. Odsłanianie długich końców „na zapas” zwiększa strefę sztywną i utrudnia późniejsze izolowanie. Zbyt krótkie odizolowanie może natomiast uniemożliwić prawidłowe ułożenie żył.
- Odmierz długość od krawędzi przewodu i ustaw ogranicznik ściągacza, jeżeli narzędzie go ma.
- Zdejmij izolację bez wyrywania i rozciągania linki. Obejrzyj druciki przy krawędzi izolacji.
- Jeżeli druciki zostały przecięte lub wyraźnie nacięte, odetnij uszkodzony fragment i przygotuj koniec ponownie. Nie wyrównuj ubytku większą ilością lutu.
- Przywróć naturalny skręt linki, bez ciasnego skręcania jej w twardy sznur. Żaden drucik nie powinien odstawać.
- Nasuń rurkę termokurczliwą przed połączeniem przewodów i odsuń ją od miejsca grzania.
Przykład założony: zakładka i długość osłony
Do pokazania rachunku przyjmijmy linki o przekroju 0,5 mm², odizolowanie każdego końca na 6 mm i równoległą zakładkę żył na całej odsłoniętej długości. Zakładamy, że taką geometrię wcześniej dopuszczono dla danego wyrobu. Długość odsłoniętej strefy po złożeniu wynosi wtedy L = 6 + 6 − 6 = 6 mm. Dla innego splotu ten rachunek nie musi być właściwy.
Załóżmy dodatkowo, że osłona ma zachodzić na nieuszkodzoną izolację po 8 mm z każdej strony. Wymagana długość osłony po obkurczeniu wyniesie Losłony = 6 + 2 × 8 = 22 mm. Długość odcinanej rurki trzeba skorygować o jej zmianę długości podczas obkurczania według karty produktu. Średnica przed obkurczeniem musi pozwalać na nasunięcie rurki na spoinę, a po obkurczeniu zapewniać dopasowanie do izolacji.
To wartości przyjęte wyłącznie do przykładu, a nie minimalne wymagania ani zalecenie dla każdego przewodu. Rachunek pomaga sprawdzić wymiary; nie potwierdza wytrzymałości, szczelności ani obciążalności połączenia.
Cynowanie i lutowanie bez nadmiernego usztywniania linki

Ilustracja poglądowa lutowania przewodów. Sam obraz powierzchni nie potwierdza zwilżenia wnętrza linki.
Cynowanie wstępne to pokrycie przygotowanej powierzchni cienką warstwą spoiwa. Wykonuj je wtedy, gdy wymaga tego technologia połączenia. Przy zakładce można lutować uprzednio ułożone żyły; grube warstwy lutu naniesione wcześniej mogą utrudniać ich dopasowanie. Z kolei zbyt mocno ocynowana końcówka może nie mieścić się w otworze lub kielichu lutowniczym.
- Ułóż połączenie. Dla zakładki przyłóż żyły zgodnie z przyjętą geometrią i unieruchom je. Nie łącz przewodów samymi czołami, pozostawiając między nimi mostek z lutu.
- Przygotuj grot. Oczyść go metodą zalecaną przez producenta i pozostaw cienką warstwę spoiwa ułatwiającą przekazywanie ciepła.
- Nanieś topnik. Jeśli potrzebny jest dodatkowy preparat, zastosuj ilość przewidzianą w procesie. Zalewanie izolacji topnikiem nie poprawia jakości połączenia.
- Ogrzej obie łączone powierzchnie. Przyłóż grot tak, aby zapewnić dobry kontakt cieplny. Podawaj drut lutowniczy do rozgrzanego metalu w strefie połączenia.
- Obserwuj zwilżanie. Lut powinien rozpływać się po drucikach, zamiast zbierać się w kulę. Zakończ podawanie spoiwa, gdy połączenie jest prawidłowo zwilżone; nie buduj grubej bryły zasłaniającej jego kształt.
- Odłóż spoiwo, następnie odsuń grot. Nie poruszaj przewodami podczas krzepnięcia. Przed dalszym montażem pozwól połączeniu ostygnąć.
Jak rozpoznać nadmierne podciąganie lutu?
Ciekły lut wnika w szczeliny między drucikami dzięki działaniu kapilarnemu. To potrzebne w strefie połączenia, ale niepożądane daleko pod izolacją. Powstaje wtedy sztywny odcinek, a zginanie skupia się na jego końcu. Widoczna spoina może wyglądać poprawnie, mimo że miejsce podatne na pękanie znajduje się obok niej.
Ograniczaj zasięg cynowania przez właściwy dobór grotu, ilości spoiwa i czasu grzania. Nie przetrzymuj grotu na połączeniu po uzyskaniu zwilżenia. Cofnięta, zmiękczona lub przebarwiona izolacja jest sygnałem problemu, ale brak takich śladów nie dowodzi, że lut nie wniknął pod osłonę. Podczas kwalifikowania procesu zasięg wnikania można sprawdzić na próbce przeznaczonej do przecięcia i oględzin. Kryterium dopuszczalności trzeba ustalić przed badaniem.
Przy przewodzie lutowanym do płytki trzeba dodatkowo chronić pole przed oderwaniem i kontrolować ogrzewanie laminatu; opisuje to poradnik o lutowaniu PCB.
Izolowanie spoiny i odciążenie mechaniczne

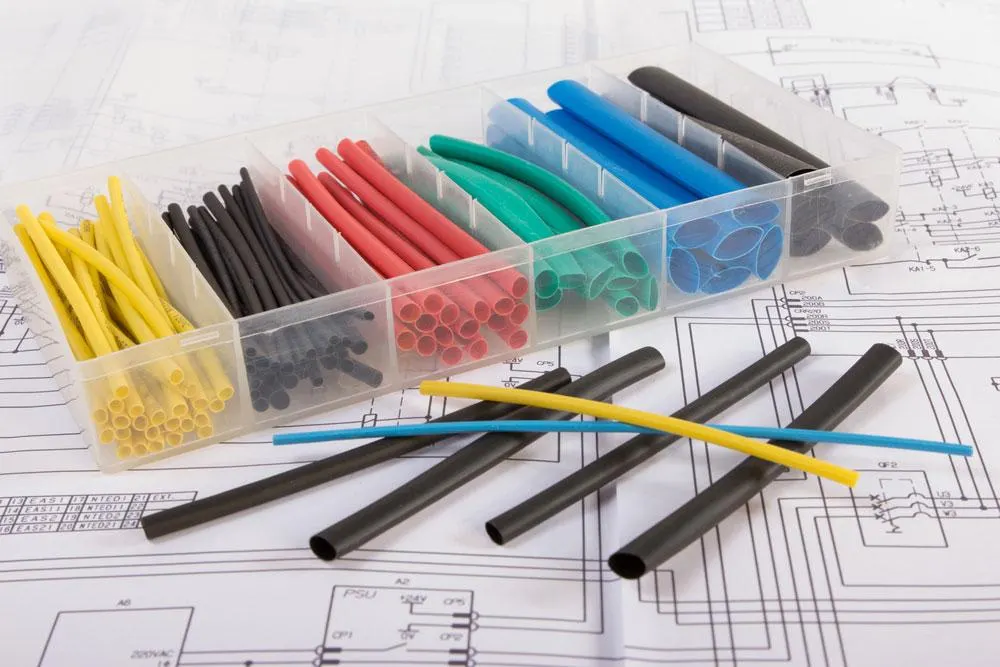

Ilustracja osłon termokurczliwych; ich dobór wymaga sprawdzenia karty konkretnego produktu.
Przed zakryciem połączenia przeprowadź oględziny i usuń pozostałości topnika, jeżeli wymaga tego jego karta lub warunki użytkowania. Po wyschnięciu nasuń osłonę i obkurcz ją zgodnie z instrukcją. Nie używaj grotu ani otwartego płomienia do przypadkowego podgrzewania rurki.
Izolacja elektryczna, uszczelnienie i odciążenie mechaniczne to osobne zadania. Zwykła rurka termokurczliwa nie potwierdza szczelności. Wymagane uszczelnienie trzeba zaprojektować z uwzględnieniem materiałów, geometrii i warunków środowiskowych. Przypadkowa warstwa silikonu nie zastępuje takiego rozwiązania.
Przewód zamocuj za izolację lub płaszcz, stosując dopasowany uchwyt, obejmę bądź przepust z odciążeniem. Mocowanie powinno przejmować naciąg, zanim obciąży on spoinę. Poprowadź przewód łagodnym łukiem, a granicę odcinka usztywnionego lutem pozostaw poza strefą powtarzalnego zginania. Nie zaciskaj opaski tak mocno, aby wcinała się w izolację. W wielożyłowej wiązce rozważ rozłożenie połączeń wzdłuż jej długości, aby nie tworzyć miejscowego zgrubienia.
Odbiór: oględziny, próba rozciągania i rezystancja

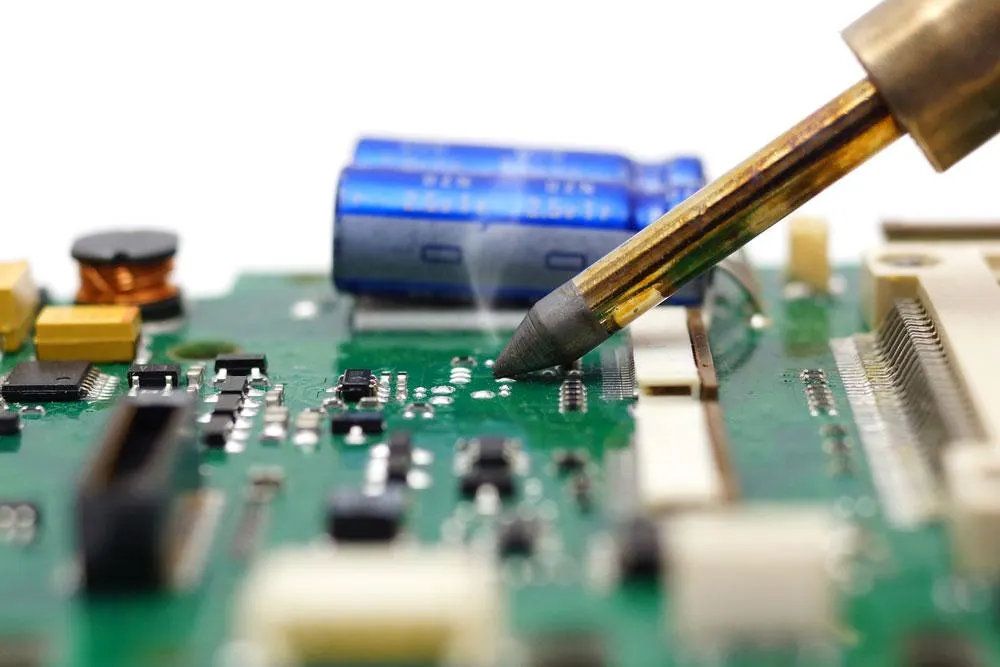

Ilustracja poglądowa prac przy elektronice. Nie przedstawia udokumentowanej próby wytrzymałości ani pomiaru rezystancji tego połączenia.
Co sprawdzić przed założeniem osłony?
- Zwilżenie obu żył, brak pęknięć i wyraźnej granicy oddzielającej kroplę lutu od niezwilżonej powierzchni.
- Brak odstających drucików, ostrych wypływek, luźnych kulek spoiwa i uszkodzeń izolacji.
- Zgodność długości połączenia i odsłoniętej żyły z rysunkiem.
- Ciągłość właściwego obwodu oraz brak niezamierzonych połączeń między sąsiednimi żyłami.
Połysk nie jest samodzielnym kryterium jakości. Prawidłowe spoiny niektórych stopów mogą być matowe. Objawy wad i ich przyczyny opisuje artykuł o zimnych spoinach lutowniczych.
Próba rozciągania: ustal, co rzeczywiście bada uchwyt
Ręczne szarpnięcie pozwala wykryć luźny przewód, lecz nie daje powtarzalnego wyniku odbioru. W procedurze określ siłę, sposób i czas obciążania, rozmieszczenie uchwytów oraz warunek zaliczenia. Wartości wynikają z wymagań wyrobu i kwalifikacji procesu; nie ma jednej siły właściwej dla wszystkich lutowanych linek.
Jeżeli oceniasz samą spoinę, rurka i mocowanie nie powinny przejmować obciążenia, które miało trafić do badanego połączenia. Jeżeli oceniasz gotową wiązkę, badaj ją z przewidzianym odciążeniem. Zapisz miejsce uszkodzenia: rozdzielenie spoiny, pęknięcie linki przy granicy cynowania albo wysunięcie z uchwytu oznaczają różne problemy. Próby niszczące wykonuj na wydzielonych próbkach; sprawdzanie każdej sztuki wymaga procedury nieniszczącej.
Pomiar rezystancji i przykład obliczenia strat
Sygnał dźwiękowy multimetru potwierdza jedynie ciągłość według progu danego przyrządu. Nie dowodzi małej rezystancji spoiny. Do pomiaru małych rezystancji stosuje się metodę czteroprzewodową: osobne przewody wymuszają prąd, a osobne mierzą spadek napięcia między ustalonymi punktami. Pozwala to ograniczyć wpływ przewodów pomiarowych i ich styków. Zapisz położenie sond, prąd pomiarowy i temperaturę próbki; uwzględnij rozdzielczość oraz niepewność przyrządu.
Przykład założony, nie wynik pomiaru: przyjmijmy prąd I = 2 A i spadek napięcia U = 4 mV = 0,004 V. Z prawa Ohma otrzymujemy R = U / I = 0,002 Ω = 2 mΩ. Moc wydzielana na badanym odcinku wynosi P = I²R = 0,008 W = 8 mW. Wynik obejmuje cały odcinek między sondami napięciowymi, również fragmenty przewodów. Nie jest automatycznie rezystancją samej spoiny ani kryterium jej zaliczenia.
Prąd pomiarowy dobierz tak, aby nie powodował istotnego nagrzewania próbki. Limit odbioru musi wynikać z wymagań obwodu i określonej metody pomiaru. Więcej o organizacji kontroli znajdziesz w artykule o testowaniu przewodów.
Jakie zdjęcia dołączyć do protokołu?
Zdjęcia powinny dokumentować konkretną próbkę, a nie zastępować zapis wyniku. Dołącz:
- Widok odizolowanej żyły z przymiarem oraz spoiny przed założeniem osłony.
- Widok gotowego odciążenia i przebiegu przewodu przy końcu strefy usztywnionej.
- Zdjęcie stanowiska próby rozciągania z widocznym mocowaniem; po badaniu także miejsca uszkodzenia, jeśli wystąpiło.
- Zdjęcie rozmieszczenia sond rezystancji i wskazania przyrządu wraz z identyfikatorem próbki.
W protokole powiąż fotografie z rysunkiem, wersją procedury, przyrządami, rzeczywistymi wynikami i kryterium odbioru. Zamieszczone tutaj ilustracje nie stanowią takiego protokołu.
Typowe błędy przy lutowaniu przewodów
- Lut topi się tylko na grocie: sprawdź przekazywanie ciepła i czystość powierzchni. Nie przenoś zastygającej kropli na zimny przewód.
- Duża bryła zamiast zwilżonego połączenia: popraw przygotowanie i dozowanie spoiwa. Nadmiar lutu może ukryć brak połączenia z żyłą.
- Długie grzanie i cofnięta izolacja: skoryguj grot oraz proces, a uszkodzony koniec przygotuj ponownie.
- Ułamane druciki po ściąganiu izolacji: dobierz narzędzie do przewodu; nie dopuszczaj uszkodzenia bez oceny według wymagań wyrobu.
- Zgięcie tuż przy spoinie: zmień prowadzenie i mocowanie przewodu, zamiast dodawać kolejną warstwę lutu.
- Osłona założona przed kontrolą: zaplanuj oględziny wcześniej, aby nie odbierać zakrytej wady.
Najczęstsze pytania
Ile izolacji zdjąć przed lutowaniem?
Tyle, ile wymaga końcówka lub zatwierdzona geometria połączenia. Przykład z zakładką opisany wyżej pokazuje sposób liczenia, ale nie zastępuje rysunku. Po montażu osłona musi obejmować całą odsłoniętą żyłę i wymagany odcinek nieuszkodzonej izolacji.
Czy trzeba cynować każdą linkę przed połączeniem?
Nie. Cynowanie wstępne zależy od technologii lutowania i konstrukcji końcówki. Nie stosuj go automatycznie przed zaciskaniem ani pod zacisk śrubowy. Nadmiar spoiwa zmienia wymiary i usztywnia linkę.
Jaką temperaturę ustawić na lutownicy?
Dobierz ją do spoiwa, topnika, grotu i ograniczeń cieplnych przewodu oraz styku. Prawidłowa nastawa pozwala sprawnie zwilżyć połączenie bez uszkodzenia izolacji. Jeśli wymaga ono długiego grzania, sprawdź przede wszystkim kontakt cieplny i wielkość grotu.
Czy rurka termokurczliwa zabezpieczy połączenie przed wodą?
Sama obecność rurki tego nie gwarantuje. Potrzebny jest dobrany system uszczelnienia, prawidłowo wykonane zakończenia osłony i potwierdzenie wymaganej odporności środowiskowej. Zwykłą rurkę traktuj przede wszystkim jako izolację elektryczną.
Czy wystarczy sprawdzić przewodzenie multimetrem?
To kontrola wstępna. Dla odbioru wiązki trzeba również sprawdzić zgodność połączeń, brak zwarć, stan izolacji i zamocowanie przewodów. Jeżeli dokumentacja wymaga oceny spoiny, potrzebne są określone kryteria mechaniczne i elektryczne, a nie sam sygnał ciągłości.
