Topnik do lutowania decyduje o jakości połączenia tak samo jak dobór stopu lutowniczego. Przed lutowaniem metal musi mieć czystą, aktywną powierzchnię, a największym problemem są tlenki powstające na miedzi, cynie, niklu czy mosiądzu po kontakcie z powietrzem.
Warstwa tlenków pogarsza zwilżanie: lut zamiast rozpłynąć się po padzie lub przewodzie zbiera się w kulki, tworzy matowe spoiny albo nie łączy elementów powtarzalnie. Topnik usuwa tę barierę, ogranicza ponowne utlenianie podczas grzania i pomaga lutowi wypełnić złącze.
Czym jest topnik, jakie są jego rodzaje i kiedy wolno używać ich w elektronice? W OurPCB pracujemy z lutowaniem płytek drukowanych (PCB), dlatego poniżej porządkujemy temat praktycznie.
Topnik do lutowania - co to jest topnik lutowniczy?

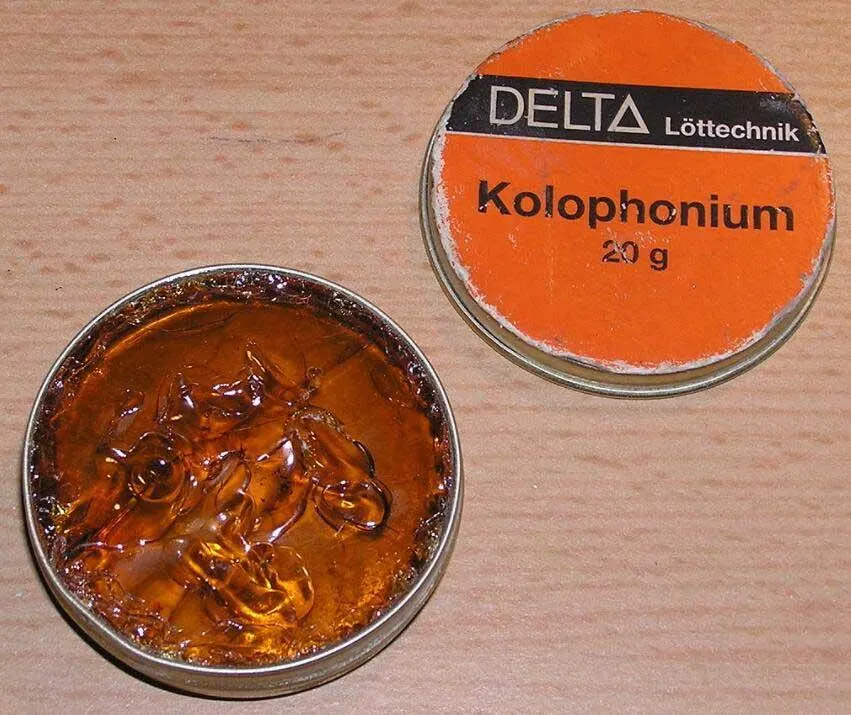

Rys. 1: Topnik kalafoniowy używany podczas lutowania
Źródło: Wikipedia
Topnik lutowniczy to mieszanina chemiczna stosowana podczas lutowania i rozlutowywania. Usuwa tlenki z metalu, chroni rozgrzane złącze przed dalszym utlenianiem i poprawia zwilżanie. Dzięki temu lut rozpływa się po padach, wyprowadzeniach i przewodach, zamiast tworzyć grudki lub mostki.
Topnik do lutowania - zastosowanie różnych rodzajów topników
Dobór topnika zależy od materiału, stopnia utlenienia, temperatury procesu i tego, czy po lutowaniu można umyć zespół. Poniżej omawiamy cztery typowe grupy topników.
Topnik kalafoniowy
Kalafonia to klasyczny materiał topnikowy z żywic drzew iglastych, przede wszystkim sosny. W nowoczesnych topnikach miesza się ją z rozpuszczalnikami i aktywatorami, aby uzyskać stabilne działanie, dobrą zwilżalność i przewidywalne pozostałości.
Topniki kalafoniowe dzieli się najczęściej na trzy poziomy aktywności:
Nieaktywowane (R)
Łagodnie aktywowane (RMA)
Aktywowane (RA)
Topniki kalafoniowe nieaktywowane (R)
Topnik R ma niską aktywność chemiczną i najlepiej sprawdza się na czystych lub lekko utlenionych powierzchniach. Stosuje się go przy lutowaniu miedzi, cynowanych pól PCB i elementów elektronicznych, gdy materiał wejściowy jest dobrej jakości, a proces nie wymaga agresywnego usuwania tlenków.
Topniki Rosin Mildly Activated Fluxes (RMA)
Topniki RMA zawierają łagodne aktywatory, dlatego radzą sobie z bardziej uporczywymi tlenkami niż topniki R. Są częstym wyborem do przewodów, pól lutowniczych, komponentów przewlekanych i prac serwisowych. Pozostałości po RMA bywają mniej agresywne niż po topnikach RA, ale nadal trzeba sprawdzić wymagania czyszczenia.
Topnik do lutowania - topniki aktywowane kalafonią (RA)
Topniki RA mają najwyższą aktywność w rodzinie kalafoniowej. Dobrze usuwają trudniejsze tlenki i pomagają lutować powierzchnie starsze lub gorzej przygotowane. Ich pozostałości mogą być jednak korozyjne lub jonowe, dlatego w elektronice trzeba zaplanować kontrolowane mycie.
Topnik Low Residue lub No-clean i pasta lutownicza

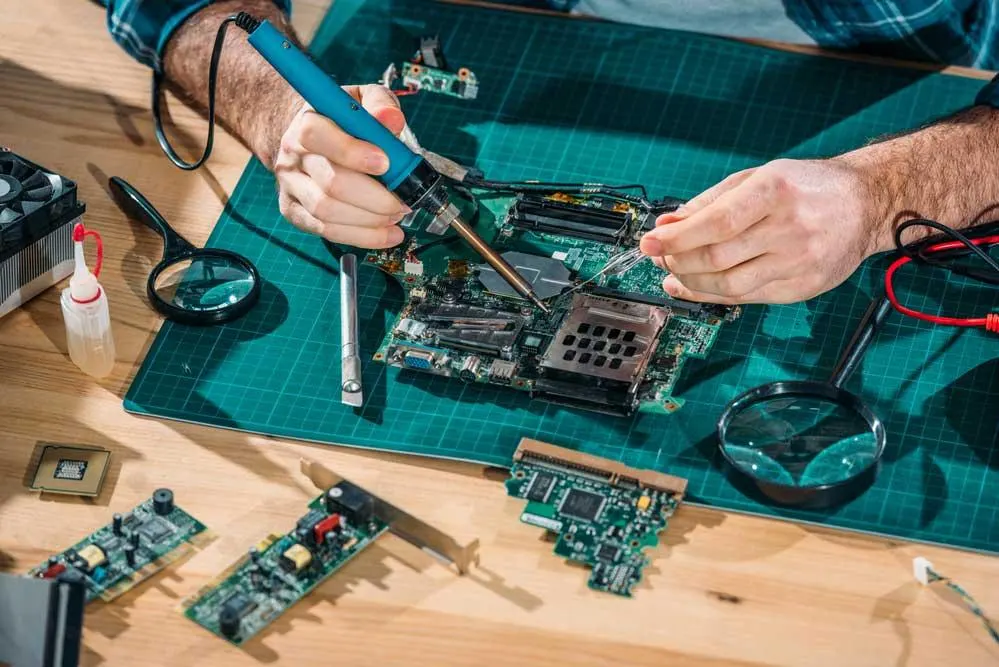

Rys. 2: Zbliżenie na inżyniera lutującego
Topniki o niskiej pozostałości i topniki no-clean zyskały popularność, gdy przemysł odszedł od czyszczenia rozpuszczalnikami CFC. Ich formuła ogranicza ilość stałych pozostałości i pozwala pominąć mycie, jeśli dopuszcza to producent topnika oraz wymagania produktu.
W montażu SMT topnik jest częścią pasty lutowniczej, a dobór pasty no-clean wpływa na profil reflow, wygląd spoin i inspekcję. Brak mycia obniża koszt procesu, ale pozostałości mogą utrudniać lakierowanie ochronne, testy wysokiej impedancji albo pracę w wilgoci.
Topnik do lutowania - topniki kwasów organicznych
Topniki organiczne, często określane jako rozpuszczalne w wodzie, wykorzystują kwasy organiczne, na przykład cytrynowy, mlekowy lub stearynowy. Łączy się je z wodą, alkoholem izopropylowym i dodatkami poprawiającymi zwilżanie.
Ich aktywność jest zwykle wyższa niż w topnikach kalafoniowych, dlatego dobrze działają na trudniejszych powierzchniach. W elektronice wymagają jednak mycia po lutowaniu. Pozostałości topników wodnorozpuszczalnych mogą przewodzić jonowo i przy wilgoci powodować korozję albo upływność.
Topnik do lutowania - topniki kwasowe nieorganiczne
Topniki nieorganiczne są najbardziej agresywne chemicznie. Stosuje się je przy lutowaniu miedzi instalacyjnej, mosiądzu, stali ocynkowanej czy niektórych stali nierdzewnych, gdy trzeba szybko usunąć grubą warstwę tlenków.
Do tej grupy należą między innymi związki chlorkowe i fluorkowe, na przykład chlorek cynku lub chlorek cyny. Nie należy stosować ich na płytkach PCB: nawet niewielkie pozostałości mogą powodować korozję ścieżek, wyprowadzeń i spoin.
Zrozumienie lutowania - jak używać topnika lutowniczego
Prawidłowe lutowanie zaczyna się od ustalenia materiału, stopu lutowniczego, temperatury procesu i odpowiedniego topnika. Preparat bezpieczny dla rur miedzianych może zniszczyć elektronikę, a zbyt słaby topnik nie usunie tlenków z zabrudzonej powierzchni.
Rozgrzany topnik jest aktywną substancją chemiczną. Trzeba stosować wentylację, nie przegrzewać złącza i usuwać pozostałości, gdy wymaga tego karta techniczna albo środowisko pracy urządzenia.
Dowiedz się więcej o lutowaniu - wybierz właściwy materiał i proces

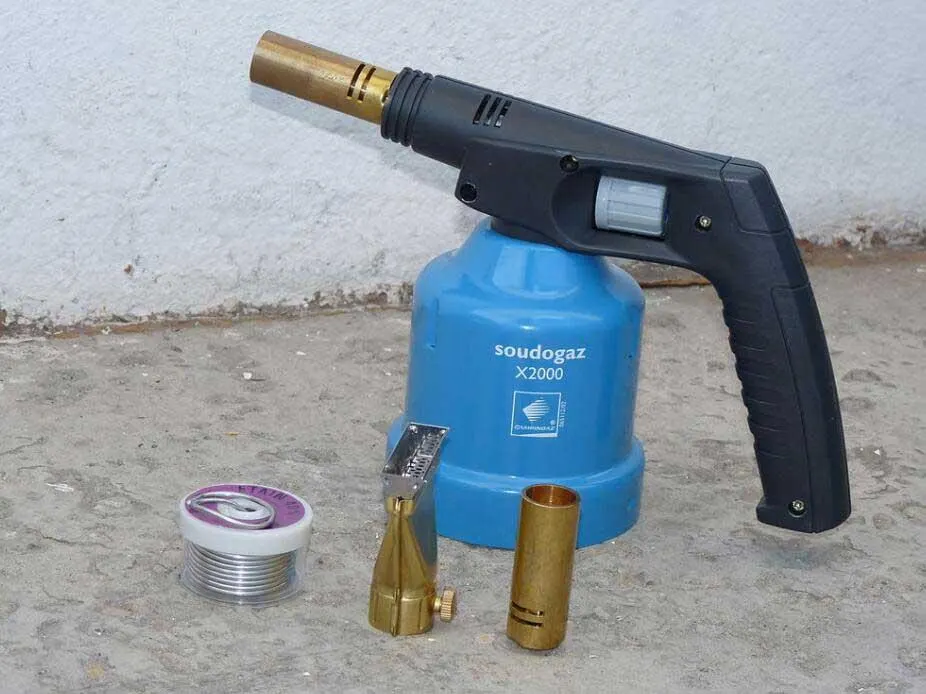

Rysunek 3: Palniki gazowe używane przy lutowaniu większych elementów metalowych
Różne topniki i stopy lutownicze są projektowane pod konkretne materiały. To, co działa na czystej miedzi w elektronice, nie musi poradzić sobie z rurą instalacyjną.
Dlaczego ma to znaczenie?
Po pierwsze, do elektroniki wybieraj topniki kalafoniowe, RMA albo no-clean przeznaczone do PCB. Topniki kwasowe są zbyt agresywne i mogą uszkodzić ścieżki, pady oraz wyprowadzenia elementów.
Po drugie, przy większych rurach miedzianych stosuje się topniki do lutowania instalacyjnego. Szybko oczyszczają dużą powierzchnię tlenków, ale po pracy wymagają dokładnego usunięcia pozostałości.
Po trzecie, dobierz stop lutowniczy do wymagań produktu. W elektronice zgodnej z RoHS standardem są stopy bezołowiowe, najczęściej na bazie cyny, srebra i miedzi. Stop Sn63Pb37 ma niższą temperaturę topnienia, ale nie jest domyślnym wyborem dla produkcji seryjnej na rynek UE.
Po czwarte, do rur i większych elementów metalowych można stosować luty z dodatkiem srebra albo twardsze stopy lutownicze, jeśli wymaga tego wytrzymałość lub temperatura pracy połączenia. To inny proces niż lutowanie delikatnych pól PCB.
Po piąte, przed lutowaniem elektroniki oczyść grot wilgotną gąbką albo czyścikiem z mosiężnej wełny, a następnie pobiel go świeżym lutem. Czysty grot szybciej przenosi ciepło i zmniejsza ryzyko przegrzania pada.
Na koniec, przy lutowaniu większych rur zwykle używa się palnika gazowego, ponieważ lutownica grotowa nie dostarcza dość ciepła. Ogrzewanie powinno być równomierne: złącze ma stopić lut, a nie sam płomień.
Dowiedz się więcej o lutowaniu - jak lutować przewody z użyciem topnika
Najpierw zdejmij izolację, skręć odsłonięte żyły i sprawdź, czy żaden drucik nie odstaje poza wiązkę. Luźne żyły mogą powodować zwarcia albo słabą spoinę.
Po drugie, nanieś niewielką ilość topnika pędzelkiem, dozownikiem albo aplikatorem. Nie nakładaj go palcem. W elektronice stosuj tylko topnik do przewodów i komponentów elektronicznych.
Po trzecie, przyłóż rozgrzany grot do przewodu, aby nagrzać miedź. Lut powinien topić się od temperatury przewodu, a nie wyłącznie od kontaktu z grotem.
Po czwarte, podaj drut lutowniczy z przeciwnej strony złącza. Gdy przewód ma właściwą temperaturę, lut rozpłynie się między żyłami i utworzy gładką powierzchnię bez nadmiaru materiału.
Po piąte, odsuń najpierw lut, a potem grot. Nie poruszaj przewodem do zastygnięcia spoiny. Matowa, ziarnista powierzchnia może oznaczać zimny lut.
Dowiedz się więcej o lutowaniu - jak lutować rury z użyciem topnika

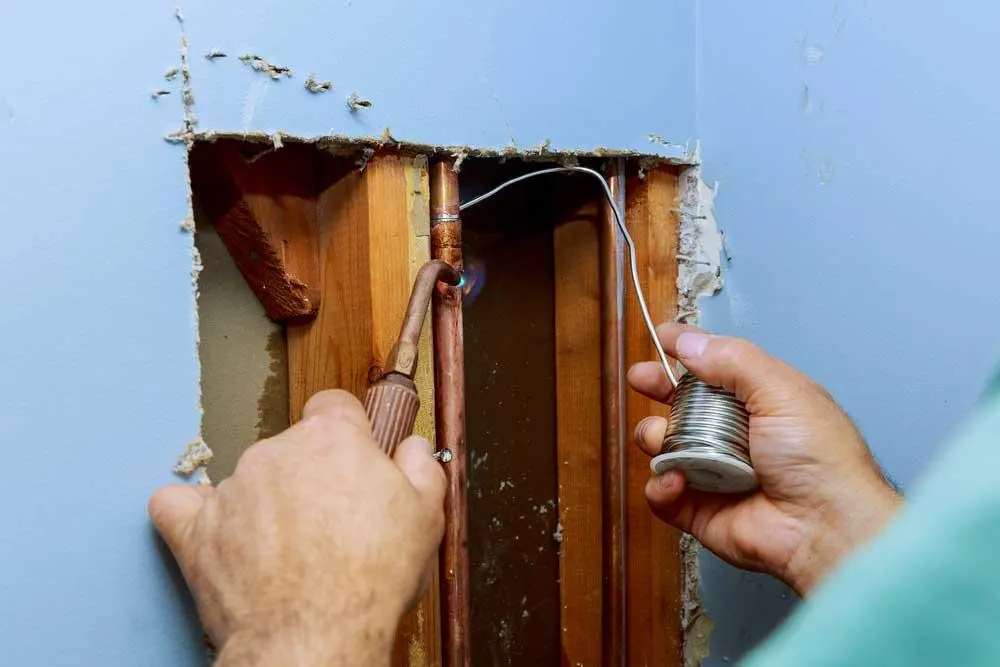

Rysunek 4: Lutowanie rur miedzianych palnikiem gazowym i stopem lutowniczym
Lutowanie rur wymaga nagrzania większej masy metalu i równomiernego wprowadzenia lutu w szczelinę złącza.
Najpierw oczyść końcówkę rury i wnętrze złączki włókniną, wełną stalową albo drobnym papierem ściernym. Powierzchnia powinna być metalicznie czysta, bez tlenków i tłuszczu.
Po drugie, nanieś cienką, równą warstwę topnika na rurę i do wnętrza złączki. Nadmiar topnika nie poprawia połączenia, a po lutowaniu może przyspieszać korozję.
Po trzecie, wsuń rurę w złączkę do oporu i ustaw elementy w docelowej pozycji. Przed grzaniem połączenie powinno być stabilne.
Po czwarte, podgrzewaj złączkę palnikiem, prowadząc płomień równomiernie wokół połączenia. Gdy metal osiągnie właściwą temperaturę, przyłóż lut do krawędzi; kapilarność wciągnie go w szczelinę.
Po piąte, po ostygnięciu sprawdź, czy wokół krawędzi złącza powstał ciągły pierścień lutu. Usuń pozostałości topnika zgodnie z zaleceniami producenta, szczególnie przy instalacjach wodnych.
Dowiedz się więcej o lutowaniu - najlepsze metody czyszczenia topnika
Topniki kalafoniowe czyści się zwykle alkoholem izopropylowym lub preparatami do usuwania topnika. W produkcji proces mycia dobiera się do pasty, topnika i wymagań czystości jonowej.
Topniki rozpuszczalne w wodzie usuwa się wodą dejonizowaną, często z dodatkiem środka myjącego. Samo przetarcie nie zawsze wystarcza, bo pozostałości mogą zostać pod elementami i między wyprowadzeniami.
Topniki no-clean mogą pozostać na płytce, jeśli proces został tak zakwalifikowany. Gdy płytka ma być lakierowana, zalewana albo pracować przy wysokiej impedancji, nawet topnik no-clean warto usunąć zgodnie z zaleceniami producenta.
Na koniec
Topnik jest kluczowy dla trwałych, powtarzalnych połączeń lutowanych. Dobrze dobrany usuwa tlenki, poprawia zwilżanie i ogranicza czas grzania. Źle dobrany może zostawić korozyjne pozostałości albo problemy widoczne dopiero po kilku tygodniach pracy.
Dlatego przy projektowaniu PCB i wyborze procesu montażu trzeba traktować topnik jako część technologii. Liczy się materiał padów, rodzaj komponentów, profil termiczny, wymagania czystości oraz planowane zabezpieczenie płytki.
Jeżeli przygotowujesz projekt do montażu i chcesz dobrać właściwy proces lutowania, skontaktuj się z OurPCB. Sprawdzimy pliki produkcyjne, BOM i wymagania montażowe, a wycena w 12 godzin roboczych pokaże koszt prototypu lub serii.
