Jak uniknąć błędów przy projektowaniu niestandardowego układu PCB?

Aby uniknąć błędów przy projektowaniu niestandardowego układu PCB, sprawdź zgodność pól lutowniczych z obudowami, przebieg prądów zasilania oraz wymagania przetwornicy i anteny, zanim przygotujesz pliki produkcyjne. Kontrola DRC wykrywa naruszenia zapisanych reguł, ale nie potwierdza poprawności biblioteki elementów ani działania urządzenia. Przegląd DFM, czyli sprawdzenie projektu pod kątem możliwości wykonania, połącz z oceną montażu i zachowania układu elektrycznego.

W skrócie

• Porównuj pola i numerację wyprowadzeń z dokumentacją dokładnego wariantu zamawianego elementu.
• Przy odsprzęganiu oceniaj całą pętlę prądu, łącznie z połączeniem do masy.
• Rozmieszczenie przetwornicy i anteny oprzyj na zaleceniach producentów zastosowanych układów.
• Uzgodnij ograniczenia technologiczne i sprawdź wyeksportowane pliki, zanim przekażesz projekt do wykonania.

Spis treści

• Co sprawdzić podczas przeglądu DFM?
• Obudowa i pola lutownicze
• Odsprzęganie i droga powrotna prądu
• Rozmieszczenie przetwornicy impulsowej
• Antena, linia zasilająca i obudowa urządzenia
• Obliczenie odstępu i mostka maski
• Typowe błędy poza głównymi blokami
• Lista kontroli przed produkcją
• Najczęstsze pytania

Co sprawdzić podczas przeglądu DFM?

Płytka może być wykonalna technologicznie, a mimo to nie działać. Może też działać jako prototyp, lecz sprawiać problemy podczas powtarzalnego montażu. Dlatego rozdziel ocenę geometrii miedzi, otworów i maski od sprawdzenia połączeń elektrycznych oraz warunków lutowania. Wynik każdej z tych kontroli odpowiada na inne pytanie.

Poniższe zestawienie opisuje typowe sytuacje projektowe, a nie wyniki badania konkretnej płytki. Zachowane ilustracje mają charakter poglądowy; nie stanowią dokumentacji zmian „przed i po”. Podczas przeglądu własnego projektu warto przygotować pary widoków tego samego fragmentu, z identycznymi warstwami i skalą. Dopiero wtedy można rzetelnie porównać geometrię.

Obudowa i pola lutownicze: nazwa biblioteczna nie wystarcza

Zacznij od pełnego oznaczenia części w zestawieniu materiałowym BOM. Podobne symbole katalogowe mogą oznaczać inne wymiary obudowy, rozstaw wyprowadzeń lub funkcje końcówek. Dopasowanie samego obrysu nie wystarcza: symbol schematowy, numeracja pól i rzeczywisty element muszą opisywać te same połączenia. Element z biblioteki również wymaga sprawdzenia.

Błąd: zgodny obrys, niezgodne wyprowadzenia

Typowym problemem jest odczytanie rysunku od strony spodniej jako widoku z góry. W złączach dochodzi jeszcze pomylenie widoku od strony przewodów z widokiem od strony współpracującego złącza. DRC może zaakceptować takie połączenia, jeżeli błąd znajduje się już w symbolu lub przypisaniu numerów.

Poprawka: kontrola mechaniczna i elektryczna

• Sprawdź orientację rysunku oraz oznaczenie pierwszego wyprowadzenia.
• Porównaj rozstaw, szerokość i długość pól z zalecanym wzorem pól, a nie tylko z wymiarami metalowych końcówek.
• Zweryfikuj funkcję odsłoniętego pola pod obudową: może wymagać określonego połączenia elektrycznego i odprowadzania ciepła.
• Rozdziel kontrolę miedzi, otwarć maski lutowniczej i otworów szablonu pasty. Ich geometria nie musi być jednakowa.
• Uwzględnij tolerancje obudowy, miejsce na sąsiednie elementy i dostęp potrzebny do montażu lub naprawy.

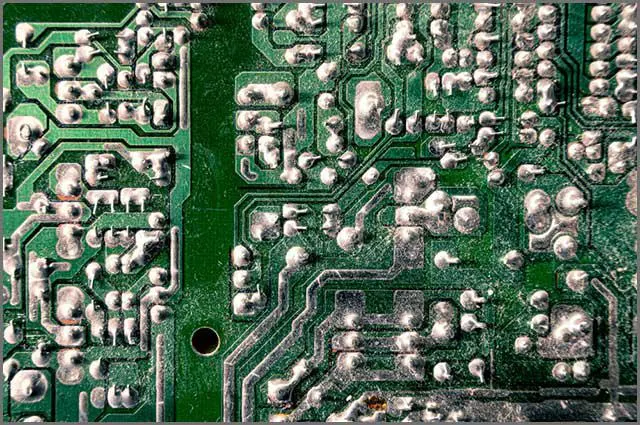

Przelotka w polu lutowniczym wymaga uzgodnienia technologii. Nieosłonięty otwór może odprowadzać lutowie z połączenia; samo przykrycie maską z przeciwnej strony nie zastępuje uzgodnionego wypełnienia i zamknięcia otworu. Zależności między polami, pastą i montażem opisuje szerzej artykuł o montażu SMT.

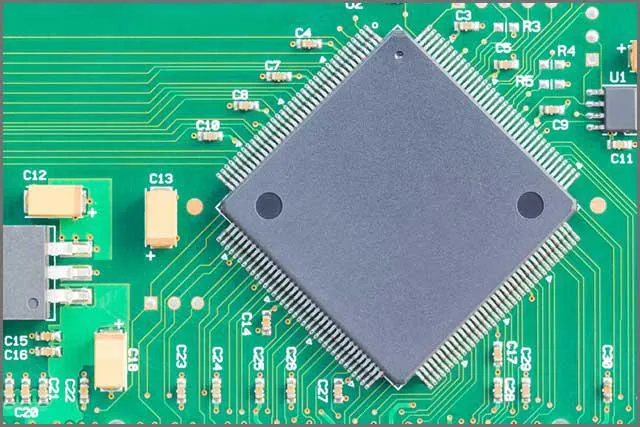

Odsprzęganie: bliskość kondensatora to dopiero początek

Kondensator odsprzęgający dostarcza lokalnie prąd przy szybkich zmianach obciążenia. O skuteczności decydują zarówno jego właściwości, jak i indukcyjność połączeń. Znaczenie ma droga od kondensatora do wyprowadzenia zasilania, przez układ i jego połączenie z masą, z powrotem do kondensatora. Krótka ścieżka zasilania nie pomoże dostatecznie, jeśli powrót wymaga obejścia szczeliny w płaszczyźnie masy.

Błąd: kondensator stoi obok obudowy, ale łączy się z masą przez odległą przelotkę i wąskie przewężenie. Poprawka: zmień orientację elementu i położenie przelotek tak, aby ograniczyć powierzchnię pętli oraz długość połączeń. Rozmieszczenie powinno wynikać z układu wyprowadzeń i konstrukcji warstw, a nie z samej odległości między obrysami elementów.

Pomocna zależność to ΔU ≈ L · ΔI / Δt: napięcie wywołane indukcyjnością połączenia rośnie wraz z szybkością zmian prądu. Jest to przybliżenie zależności napięcia na indukcyjności, a nie kompletny model zasilania. Wyjaśnia jednak, dlaczego zwiększenie pojemności kondensatora nie usuwa automatycznie skutków długich połączeń.

Pojemność, typ dielektryka i liczbę kondensatorów dobierz do zaleceń układu. Sprawdź pojemność efektywną przy napięciu pracy, tolerancję oraz zachowanie w interesującym zakresie częstotliwości. Nie dodawaj przypadkowo koralika ferrytowego w szeregu z zasilaniem: dodatkowy filtr może powodować rezonans lub spadek napięcia. Więcej o doborze elementu znajdziesz w tekście o wartości kondensatora odsprzęgającego.

Przetwornica impulsowa: najpierw pętle prądowe, potem pozostałe ścieżki

Rozmieszczenie elementów przetwornicy jest częścią projektu elektrycznego. Dla synchronicznej przetwornicy obniżającej napięcie szczególnie istotna jest pętla obejmująca kondensator wejściowy i tranzystory przełączające. Płyną w niej prądy o gwałtownych zmianach. W innych topologiach krytyczna pętla może przebiegać inaczej, dlatego nie należy kopiować rozmieszczenia wyłącznie na podstawie podobnego wyglądu schematu.

Błąd: kondensator wejściowy znajduje się przy złączu zasilania, a między nim i stopniem mocy biegną długie ścieżki. Poprawka: lokalny kondensator wejściowy połącz możliwie krótko z odpowiednimi wyprowadzeniami stopnia mocy, zgodnie z dokumentacją. Kondensator przy złączu może nadal pełnić swoją funkcję, ale nie zastępuje lokalnego odsprzęgania przetwornicy.

Ogranicz rozległość miedzi węzła przełączającego, zachowując wymagania prądowe i cieplne. Nie prowadź pod nim ani tuż przy nim czułych sygnałów pomiarowych. Ścieżkę sprzężenia zwrotnego pobierz z punktu wskazanego w dokumentacji, zwykle przy kondensatorze wyjściowym, i prowadź z dala od węzła przełączającego oraz dławika. Sposób połączenia masy obwodu pomiarowego z masą mocy również wynika z zaleceń konkretnego układu.

Na widoku projektu prześledź osobno przepływ prądu przy poszczególnych stanach przełączania. Zaznacz odcinki, w których prąd gwałtownie się zmienia, i sprawdź ich pętle powrotne. Następnie oceń pola termiczne, przelotki odprowadzające ciepło i przewężenia. Zmniejszanie wszystkiego bez uwzględnienia strat cieplnych nie jest poprawną optymalizacją.

Antena: rozdziel wymagania promiennika i linii zasilającej

Antena współpracuje z płytką i otoczeniem mechanicznym. Jej działanie może zmienić metalowy uchwyt, akumulator, przewód lub ściana obudowy. Sama poprawna geometria ścieżki antenowej nie gwarantuje zgodności z projektem odniesienia, jeśli zmieniono wymiary płytki albo położenie masy.

Błąd: po wylaniu miedzi masa trafia w obszar, który producent anteny nakazał pozostawić wolny. Poprawka: zdefiniuj zakazane obszary dla miedzi, ścieżek i elementów na wskazanych warstwach. Nie każda antena wymaga identycznej strefy, więc nie przenoś reguł z innego modułu. Sprawdź je również po dodaniu otworów, ekranów i elementów mechanicznych.

Linia zasilająca antenę zwykle wymaga kontrolowanej impedancji i określonej płaszczyzny odniesienia. To inne wymaganie niż zakaz miedzi pod promiennikiem. Nie usuwaj więc automatycznie masy spod całego toru radiowego. Wymaganą impedancję przyjmij z dokumentacji; szerokość linii wyznacz dla uzgodnionego układu warstw, grubości dielektryka, miedzi i odstępów bocznych. Wyjątki dotyczące wycięć pod elementami układu dopasowania także należy odtworzyć według zaleceń producenta.

Miejsce na elementy dopasowujące pozwala dostroić tor, ale nie dowodzi, że antena jest już dopasowana. Weryfikację trzeba zaplanować z docelową obudową i wyposażeniem urządzenia. Kontekst tych decyzji opisują artykuły o projektowaniu PCB dla układów radiowych oraz wyborze między anteną ceramiczną a anteną drukowaną.

Przykład założony: odstęp między polami i mostek maski

Sprawdzenie miedzi i maski wymaga oddzielnych obliczeń. Przyjmijmy uproszczony przypadek równoległych, prostokątnych pól. Wszystkie poniższe wymiary są wartościami założonymi do przykładu; nie określają możliwości konkretnego wykonawcy ani zalecanej geometrii obudowy.

• Raster pól, czyli odległość między ich osiami: p = 0,50 mm.
• Szerokość każdego pola: w = 0,28 mm.
• Powiększenie otwarcia maski względem pola z każdej strony: e = 0,05 mm.
• Założony minimalny odstęp miedzi: 0,15 mm; założona minimalna szerokość mostka maski: 0,10 mm.

Nominalny odstęp miedzi wynosi g = p − w = 0,50 − 0,28 = 0,22 mm. Jest większy od przyjętego minimum o 0,07 mm. Nominalna szerokość mostka maski to m = p − w − 2e = 0,50 − 0,28 − 2 × 0,05 = 0,12 mm. Rezerwa względem przyjętego minimum wynosi zaledwie 0,02 mm.

Jeżeli powiększenie otwarcia maski zwiększymy do 0,07 mm na stronę, mostek zmniejszy się do 0,08 mm, czyli będzie o 0,02 mm węższy od założonego minimum. Miedź nadal spełnia tę samą regułę odstępu. Przykład pokazuje, dlaczego pozytywny wynik kontroli miedzi nie wystarcza do oceny maski.

To rachunek nominalnej geometrii, bez analizy tolerancji. Wykonawca powinien potwierdzić dopuszczalne otwarcia, przesunięcie maski względem miedzi i możliwość zachowania mostków. Wspólne otwarcie maski dla sąsiednich pól bywa rozwiązaniem, lecz wymaga oceny ryzyka mostków lutowniczych przy montażu. Nie zmniejszaj pól ani otwarć tylko po to, aby usunąć komunikat DRC.

Typowe błędy poza głównymi blokami

• Szerokość ścieżki dobrana wyłącznie do prądu. Uwzględnij grubość miedzi, dopuszczalny przyrost temperatury, spadek napięcia, położenie warstwy i miejscowe przewężenia. Nie ma uniwersalnej szerokości właściwej dla każdej płytki.

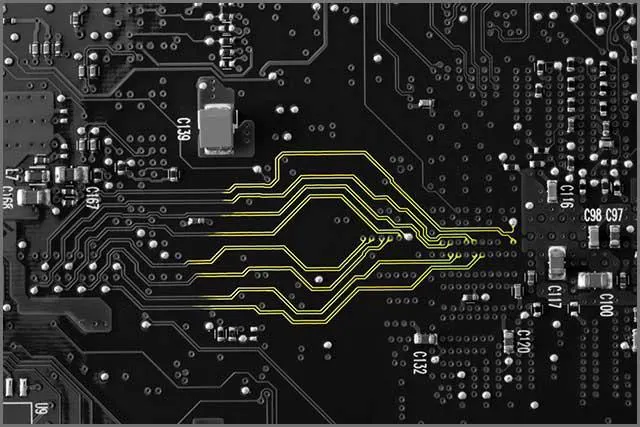

• Sygnał nad przerwą w masie. Droga powrotna może się wydłużyć nawet przy krótkiej ścieżce sygnałowej. O wymaganiach decyduje również czas narastania zbocza, nie tylko częstotliwość zegara. Zobacz zasady prowadzenia szybkich sygnałów na PCB.
• Przelotki ślepe lub zagrzebane bez uzgodnienia warstw. Ich wykonalność zależy od konstrukcji płytki i procesu wykonawcy. Nie wystarczy możliwość narysowania ich w programie.
• Wąskie skrawki miedzi i maski. Po ponownym wypełnieniu pól sprawdź ostre zakończenia, izolowane wyspy i przewężenia według uzgodnionych ograniczeń.
• Zamiennik zatwierdzony po samej wartości znamionowej. Porównaj obudowę, numerację, parametry elektryczne i cieplne. Przy elementach radiowych znaczenie ma także geometria połączeń.

Lista kontroli przed przekazaniem do produkcji

Przegląd zakończ zapisem decyzji, a nie samym komunikatem o braku błędów. Dla każdej pozycji zanotuj wynik, dokument odniesienia i osobę odpowiedzialną za wyjaśnienie rozbieżności. Poniższą listę można zastosować do własnej płytki bez przyjmowania uniwersalnych progów technologicznych.

1. Dokumentacja elementów: pełne oznaczenia w BOM, zgodne symbole i pola, sprawdzone orientacje oraz polaryzacje.
2. Warunki wykonania: uzgodnione warstwy, miedź, otwory, odstępy, maska i ewentualne wymagania impedancji.
3. Obwody krytyczne: prześledzone pętle odsprzęgania i przetwornicy, droga powrotna sygnałów oraz strefa anteny.

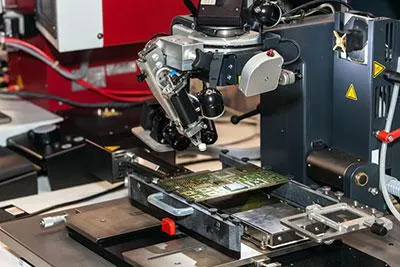

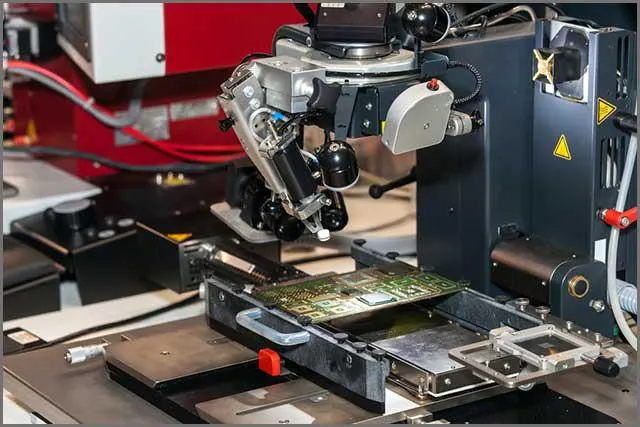

4. Montaż: potwierdzone pola pasty, obszary pod obudowami, dostęp do złączy i możliwość kontroli połączeń.
5. Reguły: zaktualizowane połączenia ze schematu, ponownie wypełniona miedź, wykonana kontrola DRC; każdy zaakceptowany wyjątek ma uzasadnienie.
6. Pliki produkcyjne: Gerber i pliki wierceń otwarte w niezależnej przeglądarce, sprawdzone obrys, warstwy, otwory metalizowane i niemetalizowane. BOM i plik współrzędnych montażowych dotyczą tej samej rewizji.
7. Uruchomienie: dostępne punkty pomiarowe i programujące oraz zapisane kryteria sprawdzenia zasilania, funkcji urządzenia i toru radiowego.

Nazwy poleceń w programach projektowych mogą różnić się między wersjami. Istotna jest zgodność wyeksportowanych danych z zatwierdzonym projektem. DFM nie zastępuje uruchomienia prototypu: przewidź kontrolę napięć, nagrzewania i zachowania przy zmianach obciążenia w warunkach wynikających z wymagań urządzenia.

Najczęstsze pytania

Czy brak błędów DRC oznacza, że mogę zamówić płytkę?

Nie wystarcza jako jedyne kryterium. DRC sprawdza reguły zapisane w projekcie, więc nie wykryje każdej błędnej biblioteki ani niewłaściwego rozmieszczenia przetwornicy. Przed zamówieniem porównaj elementy z dokumentacją, uzgodnij wykonanie i obejrzyj eksport produkcyjny.

Czy wykonawca sam poprawi pola lutownicze?

Nie należy tego zakładać. Wykonawca może zgłosić problem technologiczny, ale zmiana pola wymaga znajomości obudowy i procesu montażu. Każdą korektę wpływającą na połączenie zatwierdź i przenieś do źródłowego projektu, aby kolejne zamówienie zawierało te same dane.

Czy kondensator odsprzęgający może być po przeciwnej stronie PCB?

Może, jeżeli konstrukcja warstw i połączenia przez przelotki zapewniają odpowiednią pętlę prądu. Porównaj całą drogę z wariantem na stronie układu oraz zaleceniami producenta. Sama zgodność pojemności nie rozstrzyga, który wariant będzie lepszy.

Czy gotowy moduł radiowy zwalnia z kontroli anteny?

Nie. Nadal obowiązują wymagania dotyczące położenia modułu, stref wolnych i otoczenia mechanicznego. Sprawdzenie urządzenia powinno obejmować docelową obudowę, akumulator i przewody, ponieważ te elementy mogą wpływać na antenę.

Co przekazać do oceny przed zamówieniem montażu?

Przekaż pliki płytki, BOM z pełnymi oznaczeniami, współrzędne montażowe, rysunki orientacji oraz wymagania dotyczące kontroli. Do analizy obwodów krytycznych potrzebny jest także schemat i wskazanie dokumentacji zastosowanych układów. Zakres sprawdzenia uzgodnij z dostawcą; samo przekazanie plików nie oznacza zatwierdzenia działania urządzenia.
