Montaż SMT – jak przygotować PCB do produkcji?

Aby przygotować PCB do montażu SMT, trzeba sprawdzić pola lutownicze, rozmieszczenie elementów, możliwość nadruku pasty oraz warunki nagrzewania całego zespołu. Montaż powierzchniowy obejmuje nałożenie pasty lutowniczej, ułożenie elementów SMD i lutowanie rozpływowe. Kontrola DFM przed przekazaniem projektu do produkcji pozwala wskazać cechy, które mogą utrudnić te operacje.

Projekt i dokumentacja przed montażem SMT

Przygotowanie montażu zaczyna się już podczas projektowania płytki. Wymiary PCB, jej grubość, dobór obudów i położenie elementów należy rozpatrywać wspólnie. Samo zmieszczenie wszystkich podzespołów na dostępnej powierzchni nie oznacza jeszcze, że projekt jest gotowy do produkcji. Potrzebna jest również ocena, czy przewidziane rozwiązania nie utrudnią nakładania pasty, układania części i lutowania.

Przed wysłaniem dokumentacji ustal z wykonawcą wymagany format danych. Pliki Gerber służą do przekazania informacji potrzebnych do produkcji płytek drukowanych. Wyeksportuj je z zatwierdzonego projektu i sprawdź zgodność dokumentacji z wybranymi elementami. Kontrolę DFM warto przeprowadzić przed zwolnieniem projektu do produkcji, aby ewentualne poprawki wprowadzić jeszcze w dokumentacji.

Jak przebiega montaż powierzchniowy?

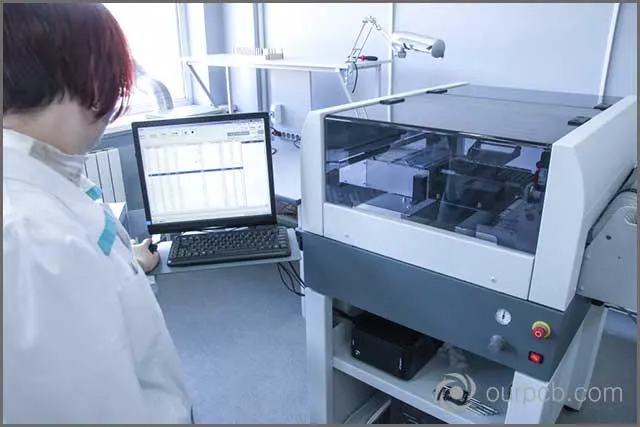

SMT umożliwia automatyzację produkcji i zwiększenie liczby elementów na danej powierzchni PCB. Może dzięki temu obniżać koszt montażu i poprawiać jego jakość. Nie oznacza to jednak, że automat skoryguje wszystkie błędy projektu. Kolejne operacje muszą być przygotowane jako spójny proces:

1. Nakładanie pasty. Przez otwory szablonu ze stali nierdzewnej lub niklu pasta trafia na przewidziane do lutowania pola PCB.

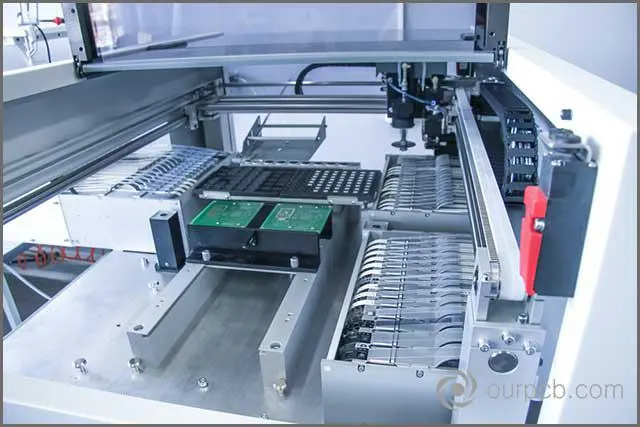

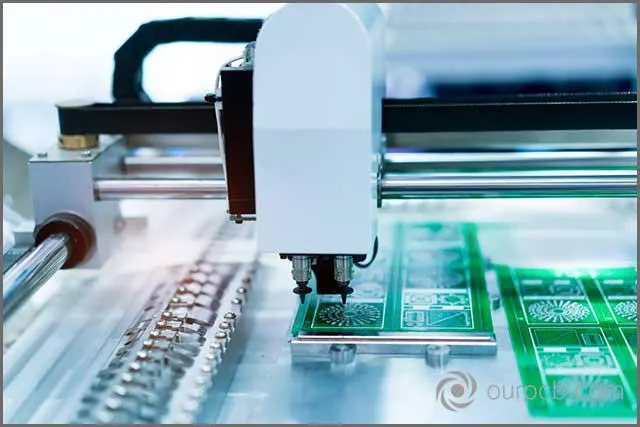

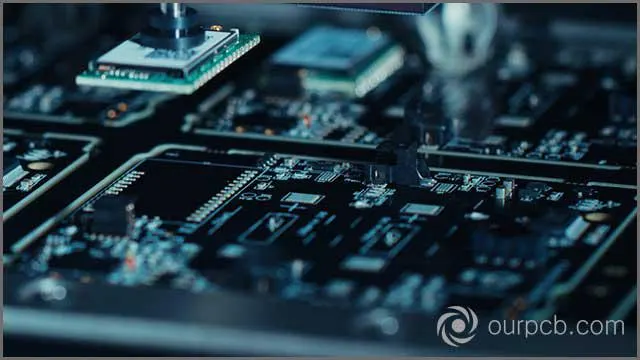

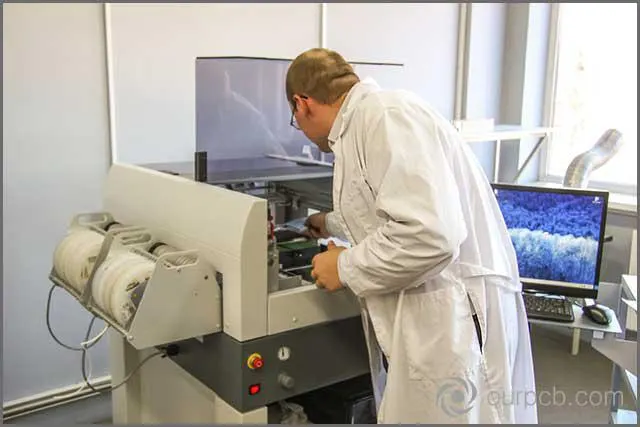

2. Układanie elementów. Automat pobiera części i umieszcza je na paście w zaprogramowanych pozycjach. Elementy są dostarczane na taśmach na szpulach lub na tacach, stosowanych między innymi do większych układów scalonych.

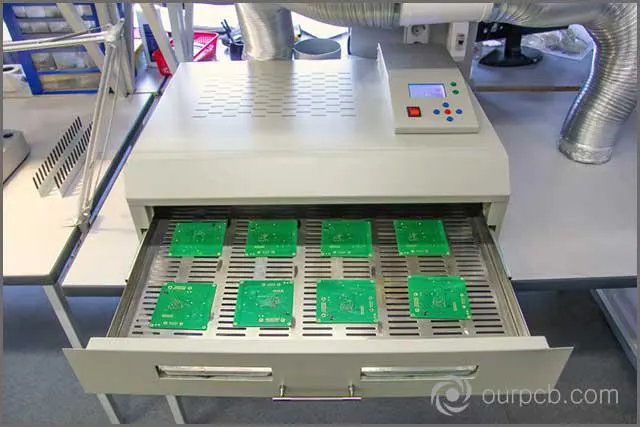

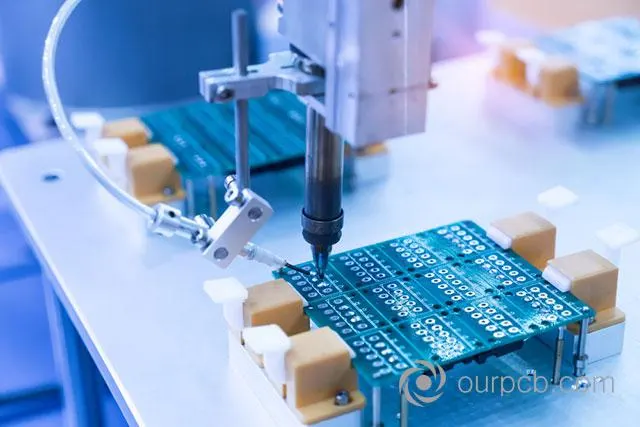

3. Lutowanie rozpływowe. Podczas kontrolowanego nagrzewania lut się topi. Po schłodzeniu powstają trwałe połączenia elementów z płytką.
4. Kontrola. Gotowy zespół wymaga sprawdzenia położenia elementów i jakości dostępnych do oceny połączeń.

W zespołach mieszanych montaż powierzchniowy łączy się z montażem przewlekanym; proces może obejmować również lutowanie na fali. Kolejność operacji należy ustalić dla konkretnego zespołu. Więcej o przebiegu prac opisuje poradnik dotyczący kolejnych etapów montażu SMT.

Pola lutownicze i odstępy: praktyczna kontrola DFM

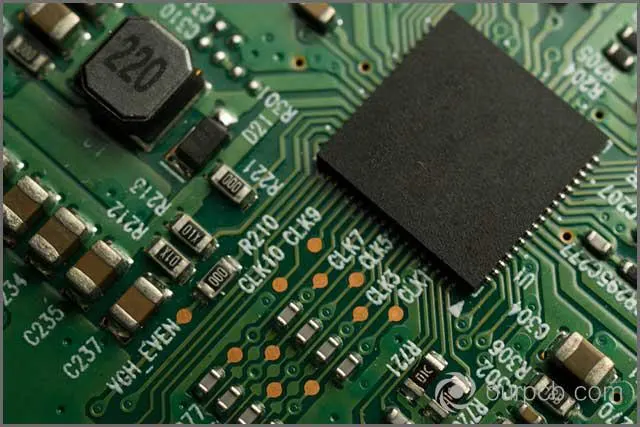

Kontrola DFM służy wykrywaniu brakujących, zbędnych lub potencjalnie problematycznych cech projektu. W montażu SMT szczególnej uwagi wymagają pola lutownicze, czyli pady, oraz rozmieszczenie elementów. Zbyt małe odstępy mogą sprzyjać zwarciom. Nie należy jednak przyjmować jednej uniwersalnej odległości dla wszystkich obudów i procesów.

Wzór pól lutowniczych trzeba rozpatrywać w odniesieniu do konkretnej obudowy, zaleceń jej producenta oraz właściwych wytycznych projektowych. Sama nazwa obudowy nie zastępuje kontroli jej zgodności z projektem PCB. Podobnie ogólne odwołanie do normy nie jest podstawą do wpisania dowolnych wymiarów padów.

Przed zatwierdzeniem projektu przejdź przez poniższą listę:

• Sprawdź zgodność obudów wybranych elementów z przypisanymi im polami lutowniczymi.
• Przejrzyj odstępy między elementami i oznacz miejsca wymagające uzgodnienia z wykonawcą montażu.
• Uwzględnij nadruk pasty przez szablon przy ocenie rozmieszczenia pól.
• Sprawdź, czy projekt przewiduje znaczniki referencyjne i uzgodniony układ panelu.
• Porównaj planowany profil cieplny z ograniczeniami elementów oraz wymaganiami pasty.
• Zamknij uwagi z kontroli DFM przed przekazaniem ostatecznej dokumentacji.

Taka lista porządkuje przegląd, ale nie zastępuje uzgodnień technologicznych. Jeżeli wykonawca zgłasza problem, poprawka powinna dotyczyć konkretnego miejsca w projekcie, a nie polegać na przypadkowym zwiększaniu wszystkich odstępów.

Pasta i szablon: co określają normy?

Pasta lutownicza jest mieszaniną topnika i drobnych cząstek lutu. Podczas nadruku szablon wyznacza miejsca jej nałożenia. Po ułożeniu części pasta utrzymuje je na polach do czasu lutowania. Samo naniesienie pasty nie tworzy jeszcze gotowej spoiny, dlatego należy odróżniać kontrolę nadruku od kontroli połączeń po lutowaniu.

W dokumentacji spotyka się różne odniesienia normalizacyjne. Każde z nich dotyczy innego zakresu i nie należy traktować ich zamiennie.

Przy doborze pasty istotne są również lepkość, właściwości tiksotropowe, czas utrzymania przyczepności oraz rozpływanie się po nałożeniu. Nie sprowadzaj więc oceny materiału wyłącznie do numeru jego typu. Warunki przechowywania i przygotowania pasty do pracy sprawdź w dokumentacji konkretnego produktu. Nie można automatycznie przenosić zaleceń między różnymi formulacjami.

Znaczniki referencyjne a dokładność układania

Znaczniki referencyjne pozwalają systemowi wizyjnemu automatu określić położenie i orientację PCB na przenośniku. Kamera odczytuje ich pozycje, a maszyna wykorzystuje te informacje podczas układania elementów. System może także uwzględniać zmiany wymiarów płytki związane z rozszerzalnością cieplną.

Znaczniki należy uwzględnić przy przygotowaniu projektu i uzgodnić z wykonawcą sposób ich rozmieszczenia. Nie warto kopiować przypadkowego układu z innej płytki bez sprawdzenia wymagań montażu. Ich liczba, wymiary i otoczenie powinny wynikać z uzgodnionej dokumentacji technologicznej.

Korekcja położenia przez automat nie jest dopuszczalną tolerancją projektu PCB. Nie zwalnia też z kontroli zgodności obudowy z padami. Projekt pól, rozpoznawanie położenia płytki i układanie elementów dotyczą powiązanych, lecz odrębnych zagadnień.

Panelizacja: przykład obliczeniowy wykorzystania powierzchni

Panelizacja polega na połączeniu wielu płytek w jeden panel, który przechodzi przez proces montażu. Po zakończeniu prac poszczególne płytki są rozdzielane. Takie rozwiązanie ułatwia przetwarzanie większej liczby PCB, ale panel trzeba rozpatrywać wraz z odstępami i obszarami technologicznymi.

Przykład obliczeniowy z założonymi wartościami: przyjmijmy płytkę o wymiarach 50 × 40 mm, układ 4 × 3, odstęp między płytkami 2 mm oraz ramkę technologiczną o szerokości 10 mm po obu dłuższych bokach panelu. Są to wyłącznie założenia przykładu, a nie wymagania normy ani deklarowane możliwości wykonawcy.

Wykorzystanie powierzchni obliczamy jako iloraz łącznej powierzchni płytek i powierzchni panelu. W tym przykładzie wynosi ono 24 000 / 29 664 ≈ 80,9%. Wynik opisuje udział powierzchni PCB w panelu, nie uzysk produkcyjny ani udział zespołów bez wad. Nie określa też samodzielnie kosztu montażu.

Profil cieplny: od nagrzewania do chłodzenia

Podczas lutowania rozpływowego ciepło może być dostarczane przez podczerwień, konwekcję albo w fazie parowej. Profil musi uwzględniać wymagania pasty i ograniczenia najbardziej wrażliwego termicznie elementu. Poniższe wartości są orientacyjnym opisem procesu, a nie gotową recepturą dla każdej płytki.

Nadmierne wydłużenie czasu powyżej temperatury likwidusu sprzyja wzrostowi warstw międzymetalicznych i kruchości połączeń. Z tego powodu samą temperaturę szczytową trzeba oceniać łącznie z czasem, a nie jako jedyne kryterium poprawnego lutowania.

Przykład obliczeniowy przy założeniu stałej szybkości nagrzewania: przejście z 25 °C do 150 °C przy 3,0 °C/s trwa t = (150 − 25) / 3,0 = 125 / 3,0 ≈ 41,7 s. Obliczenie dotyczy tylko tego odcinka nagrzewania. Nie obejmuje wygrzewania przez 60–120 s, dalszego wzrostu temperatury ani chłodzenia, więc nie określa czasu całego procesu.

Kontrola po montażu i ograniczenia AOI

Automatyczna inspekcja optyczna, czyli AOI, pozwala wykrywać między innymi brak lub przesunięcie elementu, jego przekoszenie, ustawienie pionowe zamiast płaskiego, mostki lutownicze oraz niewystarczającą lub nadmierną ilość lutu. Pomaga ocenić widoczne cechy zespołu, ale nie daje wglądu we wszystkie połączenia.

AOI nie widzi spoin ukrytych pod obudową BGA; do ich oceny stosuje się inspekcję rentgenowską. Z lutowaniem rozpływowym wiąże się również ryzyko pustek w spoinach. Zakres kontroli należy więc dopasować do obudów i połączeń występujących na płytce. Pozytywna ocena obrazu z kamery nie powinna być traktowana jako potwierdzenie stanu niewidocznych spoin.

FAQ – najczęstsze pytania o montaż SMT

Czy pliki Gerber wystarczą do zatwierdzenia projektu do montażu?

Sam eksport plików nie zastępuje kontroli DFM. Trzeba jeszcze sprawdzić zgodność projektu z elementami oraz uzgodnić z wykonawcą komplet i format dokumentacji.

Jaki odstęp między elementami należy przyjąć?

Odstęp trzeba dobrać do konkretnego projektu i wymagań procesu. Wartość 2 mm użyta w przykładzie dotyczy wyłącznie założonej przerwy między płytkami w panelu, a nie odstępu między elementami.

Czy większe wykorzystanie panelu oznacza mniej wad?

Nie wynika to z tego wskaźnika. Wykorzystanie powierzchni opisuje geometrię panelu; nie jest miarą jakości połączeń ani skuteczności kontroli.

Czy AOI może sprawdzić lut pod układem BGA?

Nie. Połączenia te są zasłonięte przez obudowę, dlatego do ich oceny potrzebna jest inspekcja rentgenowska.

Podsumowanie

Przygotowanie PCB do montażu SMT wymaga wspólnej oceny projektu, pasty, szablonu, panelizacji i profilu cieplnego. Zamknij uwagi DFM przed produkcją i dopasuj sposób kontroli do dostępności połączeń. Przykładowe obliczenia pomagają zrozumieć zależności, lecz nie zastępują uzgodnień technologicznych. W sprawie montażu PCB skontaktuj się z OurPCB, aby omówić projekt.
