Dobry PCB Layout zaczyna się od ograniczeń mechanicznych i elektrycznych, następnie od rozmieszczenia elementów według przepływu prądów, a dopiero potem od prowadzenia ścieżek. Każdemu połączeniu trzeba zapewnić drogę powrotną. Raport DRC sprawdza zgodność z zapisanymi regułami projektu, lecz sam nie potwierdza poprawnego pomiaru, chłodzenia ani odporności na zakłócenia.

Poniżej przechodzimy przez przykład modułu pomiarowego: od schematu i układu warstw do przeglądu dokumentacji produkcyjnej. To przykład projektowy oparty na założeniach, a nie opis wykonanego urządzenia lub wyników badań. Konkretne układy scalone, wartości elementów i wymagania ich producentów trzeba dobrać przed wykonaniem płytki.

W skrócie

  • Najpierw ustal obrys, złącza, warstwy i reguły producenta; dopiero później rozmieść pozostałe elementy.
  • Zamknij lokalnie pętlę przełączania przetwornicy oraz pętle odsprzęgania układów scalonych.
  • Oddziel rozmieszczeniem tor analogowy od źródeł zakłóceń, zachowując ciągłą płaszczyznę masy pod sygnałami.
  • Dobierz szerokość zasilania do spadku napięcia i warunków cieplnych, nie do domyślnego ustawienia edytora.
  • Po wypełnieniu pól miedzi sprawdź DRC, zgodność ze schematem oraz ręcznie prześledź drogi powrotne.

Spis treści

PCB Layout: założenia i ograniczenia przykładowego projektu

PCB Layout to fizyczny projekt płytki: rozmieszczenie obudów i pól lutowniczych, przebieg ścieżek, pola miedzi, przelotki, obrys, otwory oraz opisy. Schemat określa, co ma być połączone; projekt płytki określa, jak te połączenia zostaną wykonane. Przed przeniesieniem schematu do edytora PCB sprawdź zgodność numeracji wyprowadzeń z polami lutowniczymi oraz wymiary obudów.

Założenia projektu: moduł odczytuje sygnał analogowy 0–3,0 V z zewnętrznego czujnika. Przetwornik analogowo-cyfrowy ADC przekazuje dane przez SPI do mikrokontrolera. Z wejściowego napięcia stałego 12 V synchroniczna przetwornica obniżająca wytwarza 3,3 V. Przyjmujemy maksymalne obciążenie szyny 3,3 V równe 0,5 A. Dobór ADC musi potwierdzać obsługę tego zakresu wejściowego przy wybranym napięciu odniesienia i zasilaniu.

ObszarZałożenie dla przykładuKonsekwencja dla projektu
MechanikaObrys 60 × 40 mm; złącze zasilania przy lewej krawędzi, złącze czujnika przy prawej.Położenie złączy i otworów wynika z obudowy. Trzeba zarezerwować miejsce na wtyki, śruby i narzędzia montażowe.
WarstwyCztery warstwy: L1 — elementy i sygnały; L2 — GND; L3 — GND; L4 — rozprowadzenie zasilania i wolne sygnały.SPI i tor analogowy pozostają na L1 nad ciągłą L2. L3 zapewnia odniesienie dla połączeń na L4. Grubości dielektryków wymagają uzgodnienia z wykonawcą.
Zasilanie12 V → 3,3 V; do 0,5 A na wyjściu. Dla analizowanego odcinka dodatniej szyny przyjmujemy budżet spadku 20 mV.Przetwornica znajduje się przy wejściu zasilania; przekrój przewodnika wymaga obliczenia. Pozostałe spadki w obwodzie trzeba uwzględnić osobno.
Tor pomiarowyZłącze czujnika → zabezpieczenie wejścia → filtr RC → ADC → SPI → mikrokontroler.Elementy ochronne umieszczamy przy złączu, a filtr przy ADC. Wartości RC dobieramy do pasma pomiaru i wymagań ustalania napięcia na wejściu ADC.
Reguły geometryczneRoboczo: ścieżki sygnałowe co najmniej 0,20 mm, odstęp miedzi różnych sieci co najmniej 0,20 mm.To założenia do potwierdzenia, nie deklaracja możliwości fabryki ani uniwersalny odstęp izolacyjny. Zasilanie dostaje osobną regułę szerokości.

Przed trasowaniem uzgodnij także odstęp miedzi od krawędzi, geometrię przelotek, średnice gotowych otworów, pierścienie pól i wymagania maski lutowniczej. Nie przenoś wartości granicznych z innego zamówienia bez sprawdzenia materiału, grubości miedzi i procesu. Odstęp technologiczny nie zastępuje oceny izolacji dla rzeczywistego napięcia i środowiska.

Rozmieszczenie elementów krok po kroku

W tym projekcie źródło zakłóceń znajduje się po lewej stronie, tor analogowy po prawej, a mikrokontroler w części środkowej. ADC ustawiamy pomiędzy filtrem wejściowym a mikrokontrolerem, orientując wejście analogowe w stronę czujnika. Takie rozmieszczenie ogranicza potrzebę krzyżowania SPI z torem pomiarowym.

  1. Zablokuj mechanikę. Umieść złącza, otwory i obszary wyłączone z montażu. Sprawdź wysokości elementów oraz dostęp do złącza programowania. Obrys nie powinien być dopasowywany dopiero po poprowadzeniu ścieżek.
  2. Zbuduj zwarty blok przetwornicy. Kondensator wejściowy ustaw przy wyprowadzeniach VIN i masy mocy, zgodnie z zalecanym układem producenta. Następnie umieść dławik i kondensator wyjściowy. Połączenie węzła przełączającego SW z dławikiem powinno być krótkie i mieć odpowiedni przekrój, bez niepotrzebnie dużej powierzchni miedzi.
  3. Oddziel sprzężenie zwrotne od SW. Dzielnik pomiarowy umieść przy wejściu sprzężenia zwrotnego. Napięcie pobieraj z właściwego punktu wyjścia, a odniesienie masy prowadź zgodnie z dokumentacją przetwornicy; nie pobieraj go przypadkowo z odcinka przenoszącego impulsy prądu.
  4. Ułóż tor analogowy. Zapewnij krótkie połączenie filtra z wejściem ADC. Drogę prądu odprowadzanego przez zabezpieczenie przy złączu zaplanuj tak, aby nie przechodziła przez wąskie połączenie masy części pomiarowej.
  5. Dodaj odsprzęganie i odniesienie. Kondensatory przy ADC, źródle napięcia odniesienia i mikrokontrolerze muszą mieć krótką drogę do odpowiednich wyprowadzeń i masy. Dobierz je według dokumentacji układów, uwzględniając również zasilanie analogowe.
  6. Sprawdź montaż. Skontroluj odstępy obudów, polaryzację, oznaczenie pierwszego wyprowadzenia oraz dostęp do punktów pomiarowych. Krótkie linie połączeń w edytorze nie dowodzą jeszcze, że płytkę da się wygodnie zmontować.

Kondensator odsprzęgający położony blisko układu, ale połączony długą ścieżką z odległą przelotką masy, nadal tworzy dużą pętlę. Oceniaj cały obwód: wyprowadzenie zasilania, kondensator i powrót do masy układu. Dobór pojemności omawia artykuł o wartości kondensatora odsprzęgającego.

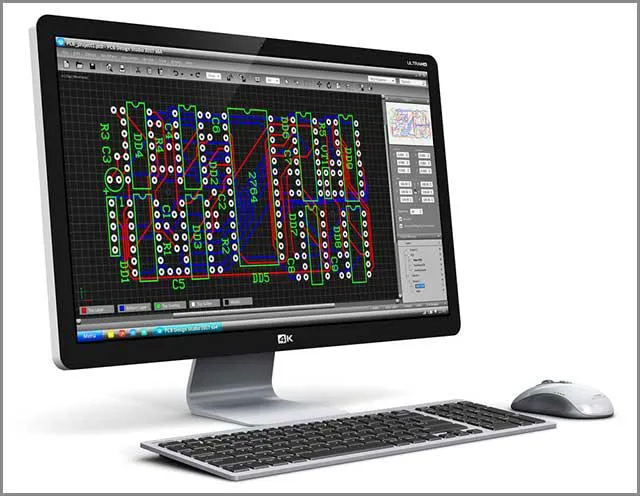

Projekt płytki drukowanej w edytorze PCB
Ilustracja projektu PCB; nie przedstawia opisanego przykładu modułu pomiarowego.

Drogi powrotne: gdzie zamyka się każdy obwód?

Symbol GND oznacza połączenie elektryczne, ale nie opisuje jego impedancji ani trasy prądu. Prąd rozdziela się między dostępne drogi powrotne. Przy prądzie stałym decyduje ich rezystancja; dla szybkich zmian prądu istotna staje się także indukcyjność. Nad ciągłą, pobliską płaszczyzną odniesienia składowe wysokiej częstotliwości prądu powrotnego koncentrują się pod ścieżką sygnałową.

W przykładowej płytce sprawdzamy osobno następujące obwody:

  • Pętlę komutacyjną przetwornicy. W synchronicznej przetwornicy obniżającej obejmuje ona kondensator wejściowy oraz górny i dolny tranzystor. To obszar szybkich zmian prądu; minimalizujemy jego powierzchnię przez rozmieszczenie elementów i krótkie połączenia. Nie utożsamiamy go z całym obwodem przez dławik i obciążenie.
  • Powrót SPI. Ścieżki na L1 mają nieprzerwaną L2 bez szczeliny pod zegarem i danymi. Rozmieszczenie przelotek i ich otworów w płaszczyźnie nie może tworzyć bariery zmuszającej powrót do dużego objazdu.
  • Powrót sygnału czujnika. Złącze ma przewidziane połączenie odniesienia. Nie łączymy masy ADC z resztą układu przez wąski odcinek, którym wraca również prąd obciążenia przetwornicy.
  • Przejście między warstwami. Jeżeli sygnał przechodzi z L1 na L4, zmienia odniesienie z L2 na L3. Obie warstwy są tutaj GND, więc obok przelotki sygnałowej umieszczamy przelotkę łączącą te płaszczyzny. Sama przelotka sygnału nie zapewnia lokalnego przejścia prądu powrotnego.

Nie dziel masy automatycznie na „analogową” i „cyfrową”. W tym przykładzie rozdzielamy funkcje rozmieszczeniem, pozostawiając wspólne odniesienie. Jeżeli ADC ma osobne wyprowadzenia AGND i DGND, sposób ich połączenia musi odpowiadać dokumentacji konkretnego układu. Szczelina pod SPI może pogorszyć drogę powrotną mimo poprawnej ciągłości elektrycznej.

Zakłócenia mogą docierać do toru pomiarowego przez wspólną impedancję zasilania lub masy, sprzężenie pojemnościowe z węzłem SW oraz sprzężenie magnetyczne z pętlą prądową. Dlatego samo odsunięcie ścieżki analogowej nie zastępuje kontroli pętli i odsprzęgania. O wymaganiach szybkich sygnałów decyduje także czas narastania zboczy, a nie wyłącznie częstotliwość zegara; rozwija to poradnik o projektowaniu szybkich układów PCB.

Przykład obliczeniowy (założenia): szerokość ścieżki zasilania

Sprawdzamy jeden prostokątny odcinek dodatniej szyny 3,3 V, bez przelotek, złączy i przewężeń. Przyjmujemy długość l = 50 mm = 0,050 m, grubość miedzi t = 35 µm = 0,035 mm, prąd stały I = 0,5 A oraz przybliżoną rezystywność miedzi w 20°C: ρ = 0,0175 Ω·mm²/m. Porównujemy szerokości w = 0,25 mm i w = 1,00 mm. Wszystkie wymiary są założeniami obliczeniowymi, nie wynikami kontroli gotowej płytki.

Pole przekroju wynosi A = w × t, rezystancja R = ρ × l / A, spadek napięcia ΔU = I × R, a moc strat P = I² × R. Dla ścieżki 0,25 mm otrzymujemy A = 0,25 × 0,035 = 0,00875 mm² oraz R = 0,0175 × 0,050 / 0,00875 = 0,100 Ω. Stąd ΔU = 0,5 × 0,100 = 0,050 V i P = 0,5² × 0,100 = 0,025 W.

Szerokość wPrzekrój ARezystancja RSpadek ΔU przy 0,5 AMoc strat P
0,25 mm0,00875 mm²0,100 Ω50 mV25 mW
1,00 mm0,035 mm²0,025 Ω12,5 mV6,25 mW

Dla przyjętego limitu ΔU = 20 mV = 0,020 V minimalna szerokość wynikająca wyłącznie z tego modelu wynosi w = ρ × l × I / (t × ΔU) = (0,0175 × 0,050 × 0,5) / (0,035 × 0,020) = 0,625 mm. Wariant 1,00 mm spełnia założony budżet dla analizowanego odcinka; wariant 0,25 mm go przekracza. Dla tego odcinka ustawiamy więc w projekcie szerokość 1,00 mm i sprawdzamy każde miejscowe zwężenie.

To obliczenie spadku napięcia, nie dopuszczalnej obciążalności cieplnej. Nie wyznacza temperatury ścieżki. Rzeczywisty przekrój i rezystancja zależą od wykonania oraz temperatury, a pełny spadek obejmuje także powrót, złącza i przelotki. Ocenę cieplną trzeba przeprowadzić oddzielnie z uwzględnieniem warstw, pól miedzi i warunków chłodzenia. Zwiększenie odstępu między ścieżkami samo w sobie nie usuwa strat I²R.

Kolejność prowadzenia połączeń w przykładowym module

  1. Zamknij połączenia krytyczne przetwornicy. Poprowadź lokalną pętlę wejściową, połączenie SW z dławikiem i obwód wyjściowy. Sprzężenie zwrotne odsuń od SW i dławika; zweryfikuj wymagane obszary bez miedzi według dokumentacji elementów.
  2. Połącz odsprzęganie. Nie pozostawiaj masy kondensatorów do przypadkowego połączenia podczas końcowego wypełniania pól. Zaplanuj krótkie połączenia i przelotki przy odpowiednich polach.
  3. Poprowadź tor analogowy i odniesienie ADC. Zachowaj krótką trasę, bez równoległego prowadzenia obok zegara SPI i węzła SW. Dodając punkt pomiarowy, uwzględnij jego pojemność i odgałęzienie.
  4. Połącz SPI na L1 nad L2. Sprawdź wymagania czasowe wybranych układów i rzeczywiste długości. Nie wyrównuj wszystkich ścieżek meandrami bez uzasadnienia. Jeśli wymagania wskazują na kontrolowaną impedancję, geometrię dobierz do zatwierdzonego układu warstw, zamiast przyjmować szerokość z innej płytki.
  5. Rozprowadź zasilanie i pozostałe sygnały. Uwzględnij przepływ prądu przez przelotki oraz przewężenia przy polach lutowniczych. Sprawdź również ramiona połączeń termicznych pól z miedzią, aby nie pominąć ich w ocenie toru prądowego.
  6. Wypełnij pola miedzi i ponownie obejrzyj odniesienie. Usuń niepołączone wyspy, sprawdź przewężenia masy oraz trasy pod sygnałami. Po zmianie rozmieszczenia lub ścieżek powtórz kontrolę.

Automatyczne trasowanie może pomagać przy mniej krytycznych połączeniach, jeśli poprawnie zapisano ograniczenia. Wymaga jednak takiego samego przeglądu jak trasowanie ręczne. Nie zastąpi decyzji o położeniu kondensatora wejściowego, drodze powrotnej ani separacji toru pomiarowego.

Co sprawdza raport DRC, a czego nie potwierdza?

DRC to kontrola reguł projektowych. Jej zakres zależy od edytora, ustawień i kompletności bibliotek. Przed uruchomieniem sprawdź przypisanie sieci do klas, reguły szczegółowe, obszary zakazane oraz ważność wypełnień miedzi. Włącz także porównanie PCB ze schematem, jeśli narzędzie udostępnia je jako osobną opcję.

Poniższa tabela opisuje przykładowe naruszenia do przeanalizowania, nie raport z rzeczywistej płytki. Liczby odnoszą się wyłącznie do przyjętych wcześniej reguł.

KontrolaPrzykład problemuWłaściwa reakcja
Odstęp miedziOdstęp 0,15 mm między różnymi sieciami przy regule minimum 0,20 mm.Zmień przebieg ścieżki lub rozmieszczenie. Nie obniżaj reguły wyłącznie po to, by zniknął komunikat.
Szerokość ścieżkiOdcinek 0,25 mm w części szyny, dla której ustawiono minimum 1,00 mm.Poszerz odcinek; jeśli potrzebne jest lokalne zwężenie przy wyprowadzeniu, osobno oceń jego długość i wpływ.
Ciągłość i zwarciaNiepołączone pole GND kondensatora albo zetknięcie ścieżek różnych sieci.Popraw połączenie i ponownie wypełnij miedź. Obejrzyj także drogę powrotną, której sama ciągłość nie opisuje.
Otwory, pola i krawędźZa mały pierścień przelotki lub miedź w zabronionej strefie przy obrysie.Porównaj geometrię z uzgodnionymi regułami wykonawcy i dokumentacją mechaniczną.
Obszary montażoweNakładające się obrysy obszarów zajmowanych przez elementy.Sprawdź kolizję obudów i dostęp montażowy. Kontrola wymaga poprawnych obrysów w bibliotekach i odpowiednio włączonych reguł.
Zgodność ze schematemNieprzeniesiona zmiana połączenia lub niezgodny zestaw pól elementu.Zaktualizuj PCB ze schematu i zweryfikuj numerację wyprowadzeń. Błąd powielony w schemacie i bibliotece może pozostać niewykryty.

DRC nie potwierdza automatycznie temperatury przewodnika, stabilności przetwornicy, jakości pomiaru ADC, zgodności elektromagnetycznej ani właściwej impedancji. Kontrola długości, odstępów lub stref może wspierać te zadania, jeśli zdefiniowano odpowiednie reguły, lecz nie zastępuje analizy elektrycznej. Szczelina w masie pod sygnałem może nie naruszać żadnej domyślnej reguły.

Zapisz wersję projektu, zestaw reguł, listę nierozwiązanych problemów oraz uzasadnienie każdego wyłączenia. Docelowo nie pozostawiaj niewyjaśnionych naruszeń ani niepołączonych wymaganych połączeń. Wynik bez błędów przy wyłączonych kontrolach nie jest równoważny wynikowi pełnego sprawdzenia.

Przegląd i dokumentacja do produkcji

Po DRC wykonaj przegląd warstwa po warstwie. Dla modułu pomiarowego sprawdź pętlę wejściową przetwornicy, powrót SPI, odniesienie ADC, szerokość zasilania i dostęp do złączy. Następnie obejrzyj wyeksportowane dane produkcyjne: poprawny projekt w edytorze nie wyklucza pominięcia warstwy podczas eksportu.

  • Wykonanie PCB: pliki warstw, pliki wierceń z rozróżnieniem otworów metalizowanych i niemetalizowanych, obrys oraz rysunek wykonawczy z uzgodnionym układem warstw, miedzią, materiałem i tolerancjami.
  • Montaż: zestawienie materiałowe BOM, plik pozycji elementów, rysunki montażowe, oznaczenia polaryzacji oraz lista elementów nieobsadzanych.
  • Kontrola i uruchomienie: raport DRC, lista połączeń do kontroli elektrycznej, jeśli wymaga jej proces, oraz plan sprawdzenia zasilania, programowania i toru pomiarowego.
  • Spójność wydania: jednakowe oznaczenie wersji na schemacie, PCB i dokumentacji; zapis zatwierdzonych odstępstw oraz odpowiedzi na uwagi DFM wykonawcy.

Zakres eksportu opisuje poradnik o plikach Gerber i przygotowaniu danych produkcyjnych. DRC sprawdza projekt względem ustawionych reguł, natomiast przegląd DFM odnosi go do rzeczywistego procesu wykonania. Po montażu nadal potrzebne jest uruchomienie i sprawdzenie funkcji; w tym przykładzie nie zakładamy żadnych wyników takich badań.

Najczęstsze pytania o PCB Layout

Czy taki moduł można zaprojektować na dwóch warstwach?

Tak, jeśli rozmieszczenie i liczba połączeń pozwolą zachować odpowiednie drogi powrotne oraz spełnić wymagania elektryczne. W przykładzie cztery warstwy ułatwiają utrzymanie ciągłego odniesienia. Na dwóch warstwach trzeba szczególnie uważać, aby ścieżki na spodzie nie pocięły pola masy pod SPI i torem analogowym.

Czy masa analogowa i cyfrowa powinny być rozdzielone?

Nie automatycznie. Zacznij od rozmieszczenia bloków i analizy prądów nad wspólną płaszczyzną. Osobne wyprowadzenia AGND i DGND połącz zgodnie z dokumentacją ADC. Podział miedzi bez planu przejścia sygnałów i ich powrotów może zwiększyć powierzchnię pętli.

Czy brak błędów DRC oznacza, że płytka będzie działać?

Nie. Oznacza zgodność z aktywnymi kontrolami i danymi projektu. DRC może nie wykryć błędnego schematu, niewłaściwej wartości elementu, złej drogi powrotnej lub problemu cieplnego. Potrzebne są przegląd elektryczny, DFM oraz sprawdzenie zmontowanego urządzenia.

Czy ścieżki trzeba zawsze prowadzić pod kątem 45°?

To wygodna konwencja prowadzenia połączeń, lecz zakręt 45° nie zabezpiecza sam w sobie przed zwarciem, a zakręt 90° nie oznacza automatycznie wady. W tym module ważniejsze są odstępy, przekrój i ciągłość odniesienia. Przy wymagających liniach transmisyjnych geometrię zakrętów ocenia się także pod kątem nieciągłości impedancji.

Jaką szerokość ścieżki przyjąć dla prądu 0,5 A?

Nie ma jednej wartości niezależnej od warunków. W przykładzie ścieżka o długości 50 mm, szerokości 1,00 mm i grubości 35 µm daje obliczeniowo spadek 12,5 mV w 20°C. To spełnia założony budżet tego odcinka, ale dopuszczalny prąd wymaga osobnej oceny cieplnej oraz uwzględnienia przewężeń, przelotek i warunków pracy.
