Pusta płytka PCB: miedź, projekt i montaż w 5 pytaniach

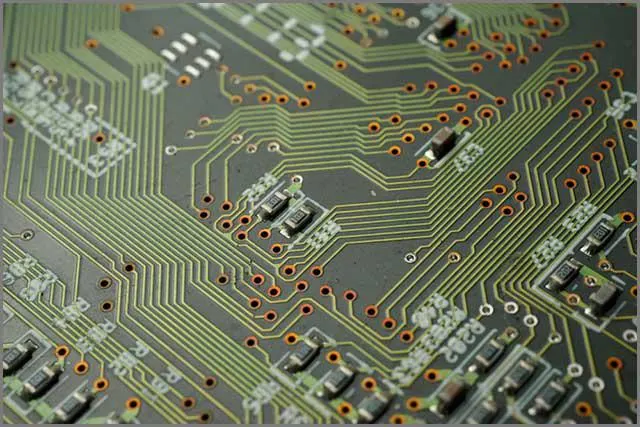

Pusta płytka PCB to płytka drukowana bez zamontowanych elementów elektronicznych. Ma już zaprojektowane ścieżki i pola lutownicze, a zależnie od wykonania także otwory, maskę lutowniczą i opisy. Zapewnia podłoże oraz połączenia obwodu; sama nie jest źródłem zasilania. Do prostego prototypu można wybrać płytkę uniwersalną, natomiast układ o określonych wymiarach i przebiegu połączeń wymaga własnego projektu.

Przed zakupem warto rozróżnić trzy rzeczy: gotową nieobsadzoną PCB, płytkę uniwersalną oraz laminat pokryty ciągłą warstwą miedzi. Ten ostatni jest materiałem do wykonania obwodu, więc trzeba dopiero utworzyć na nim ścieżki. Płytka uniwersalna ma przygotowane pola lub paski przewodzące, które łączy się zgodnie ze schematem. To rozróżnienie pozwala uniknąć zakupu podłoża, które wymaga zupełnie innego sposobu pracy.

1. Jak gruba jest miedź na pustej płytce PCB?

Grubość miedzi określa się w mikrometrach albo pośrednio przez masę miedzi przypadającą na jednostkę powierzchni. Zapis 1 oz/ft² odpowiada około 35 µm, dokładniej około 34,8 µm. W opisach płytek jednostkę tę często skraca się do „1 oz”. Nie oznacza ona grubości całego laminatu ani masy miedzi na jednej gotowej płytce.

Określenie „gruba miedź” stosuje się zwykle od 3 oz wzwyż. Dobór zależy jednak od konkretnego projektu. Większa grubość zwiększa przekrój ścieżki przy tej samej szerokości i zmniejsza jej rezystancję. Może też ułatwiać rozprowadzanie ciepła, lecz nie zastępuje analizy cieplnej ani właściwego chłodzenia elementów.

Nie da się przypisać jednej dopuszczalnej mocy do całej płytki wyłącznie na podstawie grubości miedzi. Znaczenie mają również szerokość i długość ścieżek, ich położenie, temperatura otoczenia oraz dopuszczalny przyrost temperatury. Zwężenie przy polu lutowniczym, przelotka albo złącze mogą ograniczyć obciążalność całego toru. W dokumentacji zamówienia należy ponadto ustalić, czy podana grubość dotyczy folii wyjściowej, czy gotowej warstwy po procesach produkcyjnych.

Przykład obliczeniowy: ścieżka około 1 mm

Założenia: rozpatrujemy ścieżkę na warstwie zewnętrznej, miedź 1 oz o przyjętej grubości 1,378 mil, szerokość 40 mil, czyli 1,016 mm, oraz dopuszczalny przyrost temperatury ΔT = 10 K. Mil to jedna tysięczna cala, czyli 0,0254 mm; nie należy mylić tej jednostki z mililitrem. Przyjęta grubość jest zaokrągleniem do około 35 µm.

Do orientacyjnego oszacowania używamy zależności według IPC-2221: I = k · ΔT^0,44 · A^0,725. Symbol I oznacza prąd w amperach, A — pole przekroju miedzi w mil², a ΔT — przyrost temperatury. Współczynnik k wynosi 0,048 dla ścieżki zewnętrznej i 0,024 dla wewnętrznej.

Pole przekroju wynosi A = 40 · 1,378 = 55,12 mil² ≈ 55,1 mil². Po podstawieniu: I = 0,048 · 10^0,44 · 55,12^0,725 ≈ 2,42 A, czyli po zaokrągleniu około 2,4 A.

To wynik obliczenia przy założonych warunkach, a nie pomiar ani gwarantowany prąd roboczy. Zależność nie opisuje wszystkich warunków odprowadzania ciepła w rzeczywistym urządzeniu. Nie potwierdza też dopuszczalnego spadku napięcia, który zależy między innymi od długości ścieżki. Ostateczny dobór powinien uwzględniać zakres stosowania normy, dokumentację materiału, warunki pracy oraz sprawdzenie prototypu.

2. Jak przygotować projekt pustej płytki w EAGLE?

EAGLE to nazwa programu, której nie tłumaczy się na „Orle”. Przygotowanie PCB zaczyna się od schematu, a kończy kontrolą danych produkcyjnych. Sam pusty obrys w edytorze nie zawiera jeszcze informacji potrzebnych do wykonania działającego obwodu. Poniższy opis przedstawia kolejność prac, bez odwoływania się do układu menu konkretnej wersji programu.

1. Przygotuj schemat. Dodaj elementy, określ ich wartości i połącz właściwe wyprowadzenia. Sprawdź numery końcówek oraz zasilanie układów na podstawie kart katalogowych.
2. Zweryfikuj obudowy. Symbol na schemacie musi odpowiadać właściwemu układowi pól na płytce. Porównaj rozstaw, wymiary i numerację wyprowadzeń z dokumentacją części.
3. Utwórz projekt płytki ze schematu. Ustal obrys, otwory mocujące i miejsca złączy. Rozmieść elementy tak, aby pozostawić dostęp do montażu i późniejszej kontroli.
4. Poprowadź ścieżki. Dobierz ich szerokość do funkcji połączenia i przewidywanego prądu. Uwzględnij odstępy między przewodnikami oraz połączenia między warstwami.
5. Uruchom kontrolę reguł projektowych DRC. Ustaw reguły zgodne z wymaganiami projektu i uzgodnionymi ograniczeniami produkcyjnymi. Wyjaśnij zgłoszenia dotyczące między innymi odstępów, szerokości i otworów.
6. Wyeksportuj Gerbery i dane wiercenia. Sprawdź obrazy warstw, obrys oraz położenie otworów w przeglądarce danych produkcyjnych.

Siatkę roboczą dobieraj do używanych bibliotek i rodzaju operacji. Nie ma jednej obowiązkowej wartości 1 mm dla całego projektu; przypadkowa zmiana siatki może utrudnić poprawne połączenie wyprowadzeń na schemacie. Również brak zgłoszeń DRC nie dowodzi, że układ będzie działał: kontrola sprawdza określone reguły, a nie poprawność wszystkich decyzji elektrycznych.

Plik projektu płytki zachowaj do dalszych zmian. Do wykonawcy przekaż uzgodniony komplet danych, zamiast zakładać, że sam plik roboczy wystarczy. Zakres dokumentacji warto ustalić przed zamówieniem produkcji płytki PCB według własnego projektu.

3. Jak używać płytki uniwersalnej i kiedy wybrać THT lub SMT?

Płytka uniwersalna przydaje się do ręcznego wykonania prostego prototypu, gdy nie ma jeszcze dedykowanego obwodu drukowanego. Często spotykany raster otworów wynosi 2,54 mm, czyli 0,1 cala. Przed zakupem sprawdź go w dokumentacji produktu, ponieważ nie każdy element ma zgodny rozstaw wyprowadzeń.

Przed lutowaniem obejrzyj obie strony płytki i sprawdź ciągłość połączeń miernikiem. Podobnie wyglądające podłoża mogą mieć różny układ miedzi, a linia zasilania nie musi biec nieprzerwanie przez całą długość. Rozrysuj rozmieszczenie elementów i oznacz planowane przerwy w paskach. Widok od strony lutowania jest odwrócony względem widoku od strony elementów, co łatwo prowadzi do pomyłki w numeracji.

Montaż przewlekany i powierzchniowy

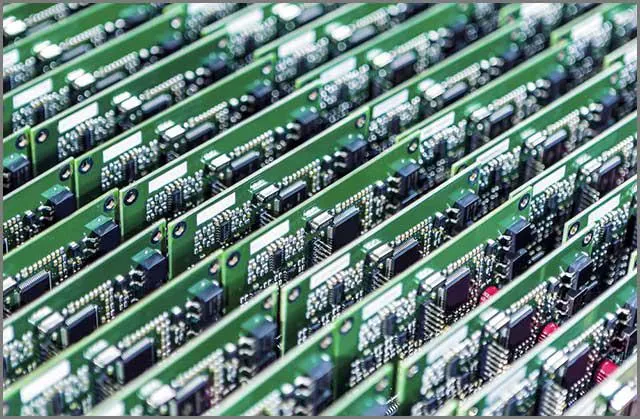

W montażu przewlekanym THT wyprowadzenia przechodzą przez otwory i są lutowane do pól. W montażu powierzchniowym SMT elementy łączy się z polami na powierzchni PCB. SMT nie wymaga otworów dla wyprowadzeń tych elementów, ale płytka nadal może zawierać przelotki i otwory mechaniczne.

Żadna z tych technologii sama w sobie nie gwarantuje odporności na drgania, wysoką temperaturę czy duże napięcie. Decydują konstrukcja, parametry elementów i jakość połączeń. Na jednej płytce można stosować obie metody, dobierając je do funkcji poszczególnych części. Przy planowaniu montażu elementów na PCB uwzględnij także dostęp do lutowania, kontroli i ewentualnej wymiany.

4. Jak połączyć elementy na pustej płytce PCB?

Na płytce wykonanej według projektu połączenia wyznaczają ścieżki. Na płytce uniwersalnej trzeba je uzupełnić drutami, przewodami lub zworami. Lut, potocznie nazywany cyną, tworzy połączenie między wyprowadzeniem a polem. W elektronice jest to zwykle stop lutowniczy, dlatego temperaturę i sposób pracy dobiera się do jego dokumentacji oraz wymagań elementów.

Lutowanie polega na roztopieniu spoiwa i zwilżeniu łączonych powierzchni, bez topienia samych wyprowadzeń i pól miedzianych. Długie ścieżki z przypadkowo rozlanej cyny utrudniają kontrolę i łatwo zwierają sąsiednie pola. Do dłuższych połączeń na płytce uniwersalnej stosuj przewody o przekroju odpowiednim do prądu, a w miejscach krzyżowania zapewnij izolację.

1. Sprawdź układ połączeń. Porównaj schemat z rozmieszczeniem części, wykonaj potrzebne przerwy w paskach miedzi i skontroluj je miernikiem.
2. Zacznij od niskich elementów. Najpierw zamontuj zwory i niskie części, później wyższe kondensatory oraz złącza. Dostosuj kolejność, jeśli konkretny element zasłoni dostęp do lutowania.
3. Sprawdź orientację. Przed przylutowaniem potwierdź biegunowość diod i kondensatorów oraz numerację wyprowadzeń układów.
4. Ogrzej pole i wyprowadzenie. Podaj odpowiednią ilość spoiwa i nie poruszaj połączeniem podczas jego krzepnięcia. Czas grzania dobierz tak, aby nie uszkodzić części ani podłoża.

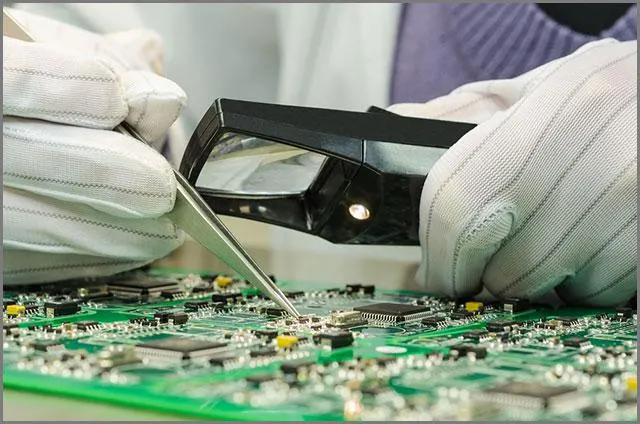

5. Obejrzyj każde połączenie. Szukaj mostków lutowniczych, niezwilżonych powierzchni i luźnych przewodów. Usuń odcięte końcówki wyprowadzeń.
6. Sprawdź obwód bez zasilania. Skontroluj ciągłość wymaganych połączeń oraz brak niezamierzonych zwarć, zwłaszcza między zasilaniem a masą.

Sam sygnał dźwiękowy miernika nie rozstrzyga o zwarciu. Kondensatory i inne elementy mogą wpływać na wskazanie, dlatego odczyt trzeba interpretować zgodnie ze schematem; niekiedy potrzebny jest pomiar rezystancji. Kontrola miernikiem nie zastępuje również sprawdzenia polaryzacji i napięcia zasilania przed uruchomieniem.

Jak poprawić błędne połączenie?

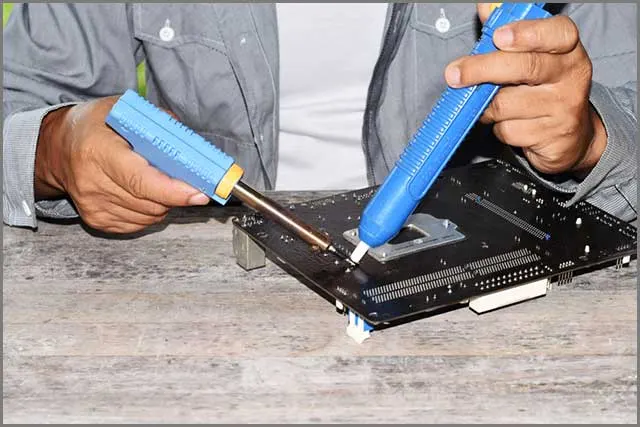

Rozlutowanie polega na usunięciu spoiwa, aby odłączyć przewód lub wyjąć element. Pomocne są odsysacz i plecionka rozlutowująca, używane z odpowiednim narzędziem grzejnym. Nie wyrywaj wyprowadzenia, gdy lut nadal je trzyma: można oderwać pole albo uszkodzić metalizację otworu. Po poprawce ponownie sprawdź ciągłość i sąsiednie połączenia. Sam połysk lutu nie jest wystarczającym kryterium jakości.

5. Gdzie kupić pustą płytkę PCB i co podać w zamówieniu?

Płytkę uniwersalną dobiera się z katalogu podzespołów według wymiarów, rastra i układu pól. PCB według własnego projektu zamawia się na podstawie danych produkcyjnych i specyfikacji. Najpierw określ, czy potrzebujesz samej płytki, czy także zakupu i montażu elementów — to różne zakresy zamówienia.

Przy ocenie dostawcy sprawdzaj zgodność oferty z dokumentacją, sposób wyjaśniania niejasności i warunki zgłaszania wad. Sama niska lub wysoka cena nie dowodzi jakości. Porównanie ma sens wtedy, gdy oferty obejmują te same parametry, liczbę sztuk i zakres kontroli. Dostępność konkretnego wykonania potwierdź dla swojego projektu; ogólny opis parametrów wykonania płytek PCB nie zastępuje takich ustaleń.

Lista kontrolna przed zamówieniem

• Rodzaj płytki: uniwersalna czy wykonana według projektu, bez elementów czy z montażem?
• Wymiary i materiał: czy określono obrys, grubość podłoża, otwory mocujące i wymagania wynikające z warunków pracy?
• Miedź: czy podano liczbę warstw oraz grubość miedzi, odróżniając ją od grubości całej PCB?
• Geometria: czy szerokości ścieżek, odstępy i średnice otworów zostały sprawdzone oraz uzgodnione?
• Dokumentacja: czy Gerbery, dane wiercenia i specyfikacja dotyczą jednej wersji projektu?
• Odbiór: czy ustalono zakres kontroli, kryteria przyjęcia płytek i postępowanie przy rozbieżnościach?

Nie deklaruj zgodności z normą wyłącznie dlatego, że użyto jej we wzorze obliczeniowym lub przy ustawianiu programu. Jeżeli projekt wymaga konkretnych kryteriów wykonania i odbioru, wskaż właściwy dokument oraz jego zakres w specyfikacji. Parametry materiałów i elementów sprawdzaj w kartach katalogowych.

Podsumowanie

Wybór pustej płytki PCB zaczyna się od ustalenia rodzaju podłoża i sposobu montażu. Grubość miedzi dobieraj razem z geometrią połączeń, a wynik około 2,4 A z przykładu traktuj jako orientacyjne oszacowanie. Własny projekt wymaga schematu, kontroli DRC i sprawdzonego eksportu. Przed zasileniem gotowego układu skontroluj połączenia, zwarcia oraz orientację elementów.
