Poprawnie zaprojektowana płytka drukowana Bluetooth łączy układ radiowy, antenę i zasilanie z obwodami potrzebnymi w danym urządzeniu. Przy projektowaniu trzeba uwzględnić pracę w paśmie 2,4 GHz, geometrię połączenia z anteną oraz właściwości laminatu. Dobór modułu powinien wynikać z zastosowania: inne zadania realizuje głośnik, a inne bezprzewodowy czujnik.
Z czego składa się płytka drukowana Bluetooth?

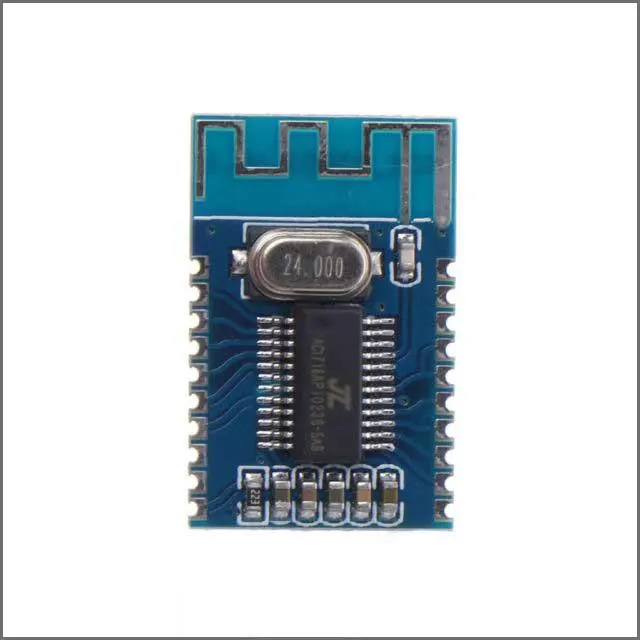

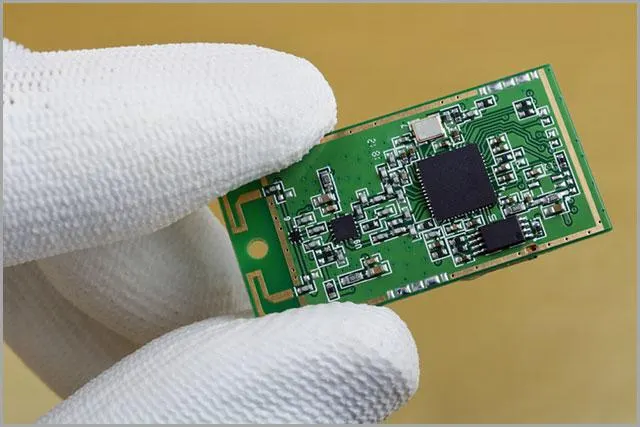

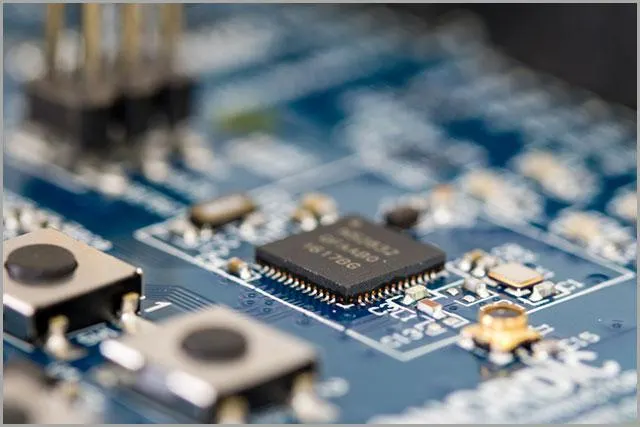

Płytka Bluetooth jest częścią urządzenia odpowiedzialną za komunikację radiową. Antena odbiera i wysyła sygnały, a układ scalony przetwarza przesyłane informacje. Oprócz niego na PCB mogą znajdować się elementy dopasowania anteny, rezystory, kondensatory, stabilizator napięcia i rezonator kwarcowy. Ich dobór zależy od konkretnego rozwiązania.
Nie istnieje uniwersalny schemat takiej płytki ani wspólny dla wszystkich modułów układ wyprowadzeń. Również liczba warstw PCB i elementów dopasowujących antenę nie wynika wyłącznie z tego, że urządzenie korzysta z Bluetooth. Projekt należy oceniać jako całość: od zasilania i przetwarzania danych po tor radiowy oraz antenę.

Moduł Bluetooth a funkcje urządzenia

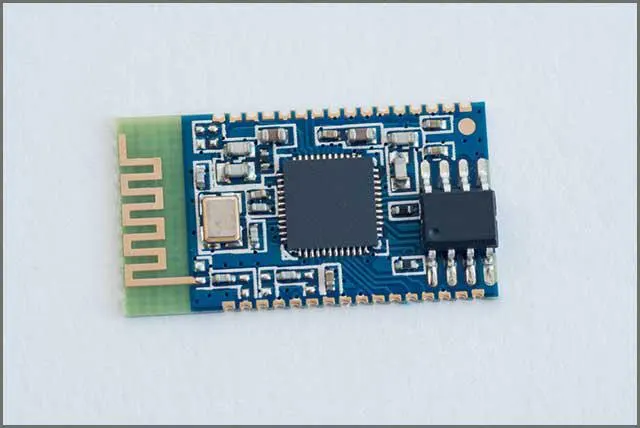

Gotowy moduł pozwala włączyć komunikację Bluetooth do większego układu. Jest zespołem elektronicznym z własną płytką, który współpracuje z pozostałymi obwodami urządzenia. Może ułatwić integrację, lecz jego wybór nadal wymaga sprawdzenia obsługiwanych funkcji, sposobu zasilania i połączeń z resztą projektu.

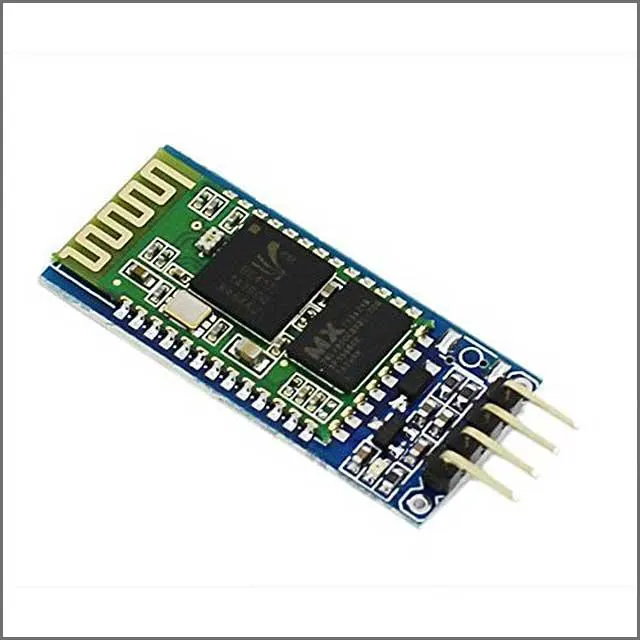

Niektóre moduły umożliwiają przesyłanie danych interfejsu szeregowego przez łącze radiowe. W urządzeniach dźwiękowych znaczenie mają z kolei funkcje związane z odtwarzaniem i sterowaniem. Profile Bluetooth określają sposób realizacji takich zadań; przykładem jest AVRCP, używany do zdalnego sterowania odtwarzaniem dźwięku i obrazu.
Warto więc najpierw opisać, jakie informacje urządzenie ma wysyłać lub odbierać i z czym ma współpracować. Dopiero na tej podstawie dobiera się moduł oraz pozostałe elementy. Sama obecność Bluetooth w opisie podzespołu nie określa wszystkich funkcji gotowego produktu.
Gdzie stosuje się płytki Bluetooth?

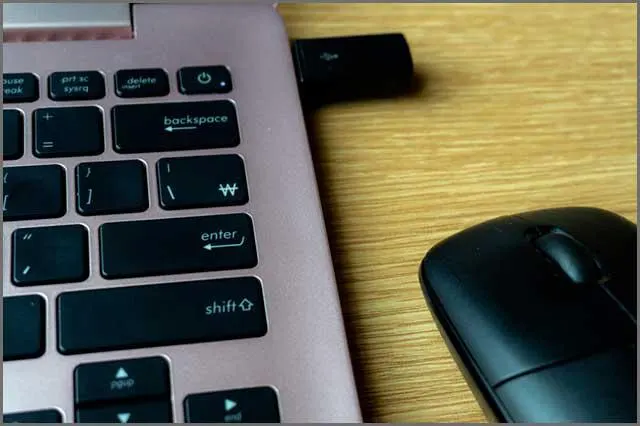

Typowe zastosowania obejmują słuchawki, zestawy głośnomówiące, klawiatury, myszy, piloty i czujniki. W każdym przypadku część radiowa służy do wymiany informacji, natomiast pozostałe obwody zależą od przeznaczenia urządzenia. Bluetooth może też służyć do przesyłania danych pomiarowych w systemach internetu rzeczy.
Głośnik i odbiornik dźwięku

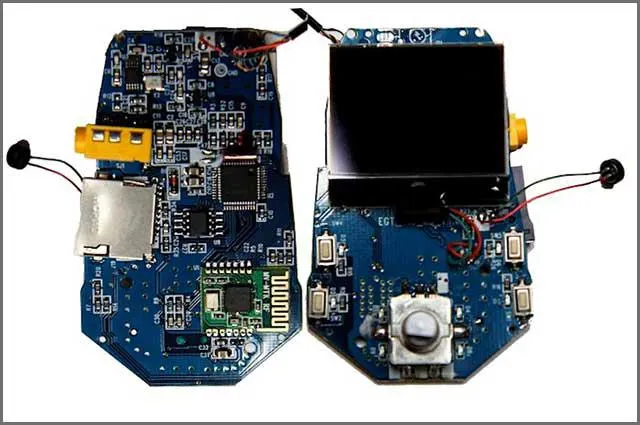

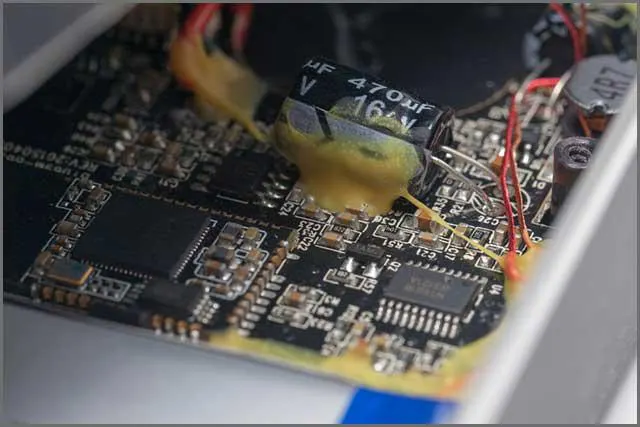

W głośniku część Bluetooth współpracuje z torem dźwiękowym, wzmacniaczem i układem zasilania. Urządzenie przenośne może dodatkowo zawierać akumulator oraz obwód ładowania. Przyciski sterują odtwarzaniem i głośnością, a diody LED sygnalizują stan pracy. Rozmieszczenie tych elementów zależy od konstrukcji; nie ma obowiązującego układu wspólnego dla wszystkich głośników.
Odbiornik Bluetooth może natomiast przekazywać dźwięk ze smartfona do wejścia istniejącego wzmacniacza lub zestawu stereo. W takim zastosowaniu trzeba rozpatrywać zarówno odbiór radiowy, jak i wyjście dźwiękowe oraz zasilanie odbiornika.
Nadajnik danych z czujników
W urządzeniu pomiarowym płytka może łączyć czujnik, układ sterujący, zasilanie i część Bluetooth. Przesyłane informacje mogą dotyczyć temperatury, wilgotności lub ruchu. Nadajnik przekazuje dane do urządzenia odbierającego, a oprogramowanie odpowiada za ich obsługę. Stan czuwania może ograniczać zużycie energii wtedy, gdy wymiana informacji nie jest potrzebna.

Pasmo radiowe: czym różnią się BR/EDR i BLE?
Bluetooth wykorzystuje nielicencjonowane pasmo ISM 2,4 GHz. Zakres tego pasma wynosi 2,400–2,4835 GHz, a częstotliwości środkowe kanałów Bluetooth mieszczą się między 2,402 a 2,480 GHz. BR/EDR i BLE korzystają z tego samego obszaru widma, lecz inaczej dzielą go na kanały.
| Cecha | Bluetooth BR/EDR | Bluetooth LE (BLE) |
|---|---|---|
| Liczba kanałów | 79 | 40 |
| Podział częstotliwości | Kanały po 1 MHz | Odstęp między środkami kanałów: 2 MHz |
| Skrajne częstotliwości środkowe | 2,402 i 2,480 GHz | 2,402 i 2,480 GHz |
W BR/EDR stosuje się adaptacyjne skakanie częstotliwości, z szybkością 1600 skoków/s. Dla podstawowej transmisji z modulacją GFSK szybkość wynosi 1 Mbit/s. Odmiany EDR wykorzystują modulacje π/4-DQPSK i 8-DPSK, odpowiednio przy 2 i 3 Mbit/s. Te parametry opisują transmisję radiową, a nie geometrię ścieżek na PCB.
Przykład obliczeniowy: dla BR/EDR iloczyn 79 · 1 MHz daje 79 MHz. W BLE odległość między skrajnymi środkami kanałów wynosi natomiast 39 · 2 MHz = 78 MHz. Odstępów między środkami jest mniej niż kanałów, dlatego nie należy utożsamiać liczby kanałów pomnożonej przez ich odstęp z rozpiętością między skrajnymi środkami.
Standardem zarządza Bluetooth SIG. Historyczne oznaczenie IEEE 802.15.1 nie powinno być podstawą opisu aktualnych wymagań, ponieważ IEEE nie utrzymuje już tego standardu.
Linia mikropaskowa i dobór podłoża
Linia mikropaskowa składa się z przewodzącego paska nad płaszczyzną masy, oddzielonego od niej dielektrykiem. W takim układzie fala rozchodzi się częściowo w podłożu, a częściowo w powietrzu. Do opisu tego zjawiska służy efektywna przenikalność elektryczna.
Impedancja linii zależy od stosunku szerokości ścieżki do jej odległości od masy, czyli w/h, od względnej przenikalności elektrycznej εr oraz od grubości metalizacji. Oznacza to, że sama szerokość ścieżki nie wystarcza do określenia jej impedancji. Ten sam rysunek połączenia trzeba rozpatrywać razem z budową warstw PCB.
FR-4 jest ekonomicznym podłożem, jednak jego straty dielektryczne rosną wraz z częstotliwością. Alternatywą jest podłoże z tlenku glinu. Wybór materiału powinien uwzględniać zachowanie toru radiowego; sama nazwa laminatu nie zastępuje znajomości jego właściwości.
W technice mikropaskowej można wykonywać również anteny, filtry i sprzęgacze jako wzory metalizacji. Kształt miedzi pełni wtedy funkcję elementu obwodu. Przy przeglądzie projektu należy więc rozpatrywać go razem z podłożem i płaszczyzną masy, zamiast traktować wyłącznie jako połączenie między podzespołami.
Efekt naskórkowy przy częstotliwości Bluetooth
Wraz ze wzrostem częstotliwości prąd w przewodniku skupia się coraz bliżej jego powierzchni. Głębokość wnikania δ maleje proporcjonalnie do odwrotności pierwiastka z częstotliwości: δ ∝ 1/√f. Dla miedzi przy 1 GHz wynosi około 2,06 µm.
Przykład obliczeniowy przy założeniu częstotliwości 2,4 GHz:
δ(2,4 GHz) ≈ 2,06 µm / √2,4 ≈ 1,33 µm.
Przy założeniu warstwy miedzi o grubości 35 µm obliczona głębokość wnikania jest od niej znacznie mniejsza. Pokazuje to, dlaczego w analizie toru radiowego nie wystarczy patrzeć tylko na całkowity przekrój ścieżki. Jest to przykład obliczeniowy, a nie wynik pomiaru gotowej płytki ani wyznaczenie jej strat.
Klasy mocy BR/EDR i przeliczanie dBm
Klasa mocy opisuje moc nadajnika BR/EDR. Jest innym parametrem niż wersja Bluetooth lub funkcje modułu. Przy porównywaniu podzespołów warto zapisywać ją osobno, aby nie przypisywać wersji standardu parametrów konkretnego układu.
| Klasa BR/EDR | Zakres mocy | Zakres w dBm |
|---|---|---|
| 1 | 10–100 mW | +10 do +20 dBm |
| 1,5, zaliczana do klasy 1 | 2,5–10 mW | — |
| 2 | 1–2,5 mW | 0 do +4 dBm |
| 3 | 0,01–1 mW | −20 do 0 dBm |
Przeliczenie można zapisać jako P[mW] = 10P[dBm]/10. Jest to zależność logarytmiczna: wartości w dBm nie są mocą wyrażoną bezpośrednio w miliwatach.
Przykład obliczeniowy przy założeniu mocy +4 dBm: P ≈ 2,5 mW. Dla założonej mocy +20 dBm ten sam wzór daje P = 100 mW. Wyniki dotyczą przeliczenia jednostek; nie są pomiarem nadajnika ani obietnicą zasięgu urządzenia.
Lista kontrolna przed zatwierdzeniem projektu PCB
Przegląd projektu warto oprzeć na konkretnych danych wejściowych. Poniższa lista pomaga wychwycić braki w dokumentacji oraz oddzielić wymagania dotyczące komunikacji od parametrów samej płytki.
- Określ wariant komunikacji. Zapisz, czy projekt dotyczy BR/EDR, czy BLE, oraz jakie funkcje ma realizować urządzenie.
- Opisz geometrię linii radiowej. Uwzględnij szerokość ścieżki, jej odległość od płaszczyzny masy i grubość metalizacji.
- Sprawdź dane podłoża. Do oceny impedancji potrzebna jest przenikalność elektryczna; przy doborze materiału uwzględnij także straty dielektryczne.
- Rozpatrz antenę wraz z PCB. Jeżeli antena jest wykonana jako wzór metalizacji, oceń ją jako element toru radiowego wraz z podłożem.
- Oddziel moc od pozostałych parametrów. Dla BR/EDR zanotuj klasę mocy i jednostki, zamiast wyciągać wnioski z samej wersji Bluetooth.
- Zapisz założenia obliczeń. Podaj przyjętą częstotliwość i grubość miedzi, aby wynik analizy efektu naskórkowego można było poprawnie zinterpretować.
FAQ — najczęstsze pytania o płytki Bluetooth
Czy każda płytka Bluetooth ma taką samą budowę?
Nie. Wspólna jest funkcja komunikacji radiowej, ale zestaw podzespołów zależy od zastosowania. Płytka głośnika może zawierać wzmacniacz i układ ładowania, a płytka pomiarowa — czujniki i obwody ich obsługi.
Czy FR-4 można oceniać tylko na podstawie ceny?
Nie. Dla toru radiowego znaczenie mają także właściwości dielektryczne podłoża i geometria linii. Straty dielektryczne FR-4 rosną wraz z częstotliwością, dlatego koszt materiału nie wystarcza do podjęcia decyzji projektowej.
Czy szerokość ścieżki określa jej impedancję?
Nie samodzielnie. W linii mikropaskowej liczą się również odległość od płaszczyzny masy, przenikalność elektryczna podłoża oraz grubość metalizacji. Szerokość trzeba oceniać w kontekście budowy warstw PCB.
Czy klasa mocy oznacza wersję Bluetooth?
Nie. Klasa określa moc nadajnika BR/EDR, natomiast wersja odnosi się do standardu komunikacji. Parametry te należy rozróżniać przy doborze modułu i opisywaniu wymagań urządzenia.
Podsumowanie
Projekt płytki Bluetooth wymaga połączenia funkcji urządzenia z wymaganiami toru radiowego. Najważniejsze dane do jego oceny to wariant komunikacji, geometria linii, właściwości podłoża i parametry nadajnika. Tabele oraz obliczenia pomagają uporządkować te informacje, lecz nie zastępują oceny konkretnego projektu.
