Diagnostykę elektroniki PCB zacznij od objawu, schematu i sprawdzenia zasilania. Następnie wybierz konkretny punkt pomiarowy i test, który pozwoli rozróżnić możliwe przyczyny. Zwarcie, reset lub przegrzewanie mogą wynikać z błędu projektu, wady wykonania albo uszkodzenia podczas użytkowania. Sam objaw nie wskazuje jeszcze winnego elementu ani etapu, na którym powstał problem.

W skrócie

  • Najpierw wykonaj oględziny i pomiary bez zasilania; dopiero później sprawdzaj napięcia oraz przebiegi podczas pracy.
  • Rozróżnij nieobsadzoną płytkę PCB i zmontowany zespół PCBA: mostek lutowniczy nie jest tym samym co zwarcie miedzi po trawieniu.
  • Porównuj wynik z dokumentacją i warunkami pracy. Niska rezystancja między zasilaniem a masą nie zawsze oznacza zwarcie.
  • Zapisz objaw, miejsce pomiaru, obciążenie i wersję płytki. Przyczyna jest potwierdzona dopiero wtedy, gdy wyjaśnia zebrane dowody.

Spis treści

Co może ulec uszkodzeniu na PCB?

Płytka drukowana zapewnia połączenia elektryczne i podparcie podzespołów. W typowej sztywnej PCB miedziane ścieżki i pola znajdują się na podłożu izolacyjnym, często z laminatu FR-4. Połączenia między warstwami tworzą metalizowane otwory, a maska lutownicza osłania wybrane obszary miedzi. Warstwa opisowa ułatwia rozpoznanie elementów, polaryzacji i punktów testowych.

PCB oznacza samą płytkę, natomiast PCBA — zespół po zamontowaniu podzespołów. Ten podział pomaga zawęzić poszukiwania: przerwa w metalizacji przelotki dotyczy płytki, a niewłaściwa orientacja diody lub wadliwa spoina — montażu. Błędne przypisanie wyprowadzeń w projekcie może z kolei dać wadliwy zespół mimo poprawnego wykonania obu etapów.

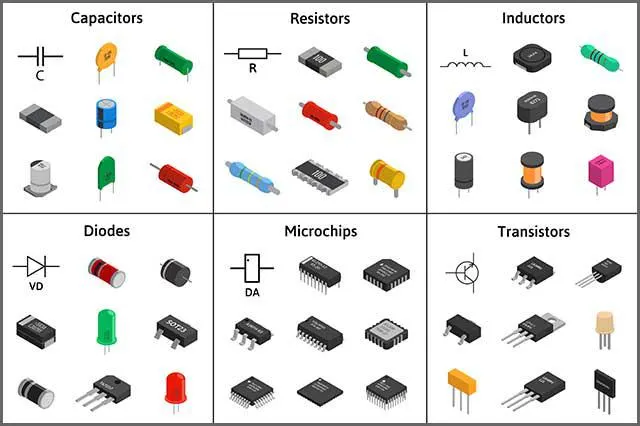

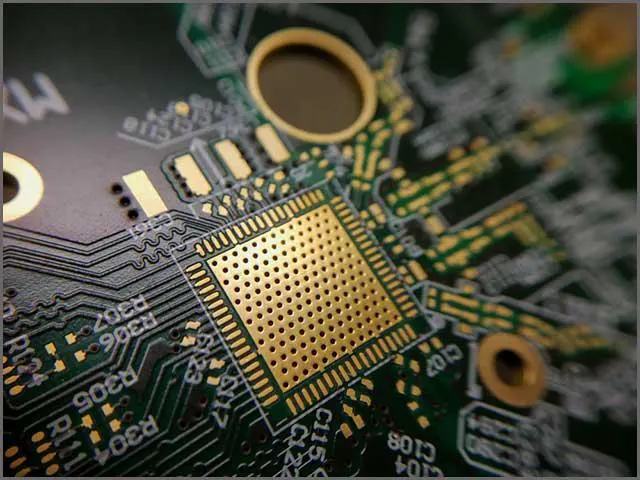

Projekt płytki PCB

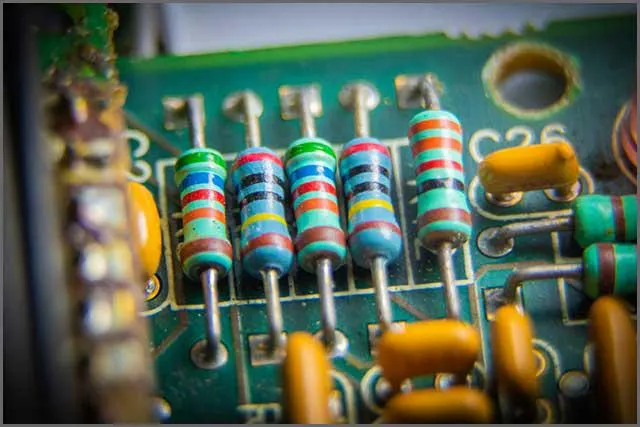

  • Rezystory ograniczają prąd, ustalają punkty pracy i tworzą dzielniki napięcia. Przy diagnozie sprawdza się wartość, tolerancję, dopuszczalne napięcie oraz moc; pomiar w obwodzie może być zafałszowany przez równoległe połączenia.
  • Kondensatory filtrują zasilanie i odsprzęgają układy scalone. Rzeczywisty kondensator ma prąd upływu oraz pasożytniczą rezystancję i indukcyjność, dlatego poprawna pojemność nie rozstrzyga o jego sprawności w danym obwodzie.
  • Diody służą między innymi do prostowania, sygnalizacji i ochrony. Sprawdź polaryzację, połączenia oraz parametry konkretnego typu; test diody w mierniku nie zastępuje sprawdzenia działania pod obciążeniem.

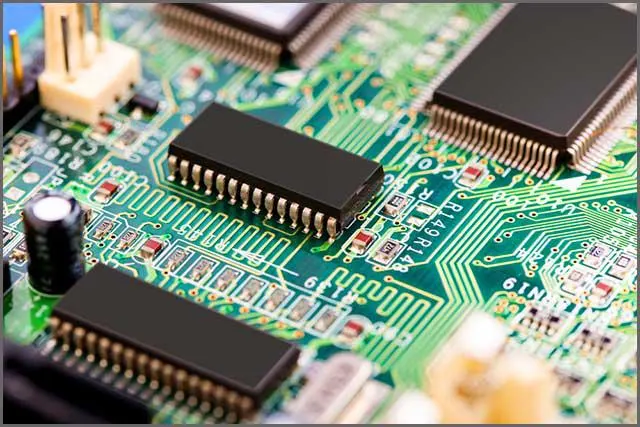

  • Układy scalone wymagają właściwego zasilania, odsprzęgania i odprowadzania ciepła. Zanim uznasz układ za uszkodzony, sprawdź również sygnały włączenia, resetu i zegara, jeśli są potrzebne do jego pracy.
  • Przelotki i laminat przenoszą obciążenia cieplne i mechaniczne. FR-4 to rodzina laminatów z włókna szklanego i żywicy epoksydowej, a nie gwarancja jednakowych właściwości każdej płytki.

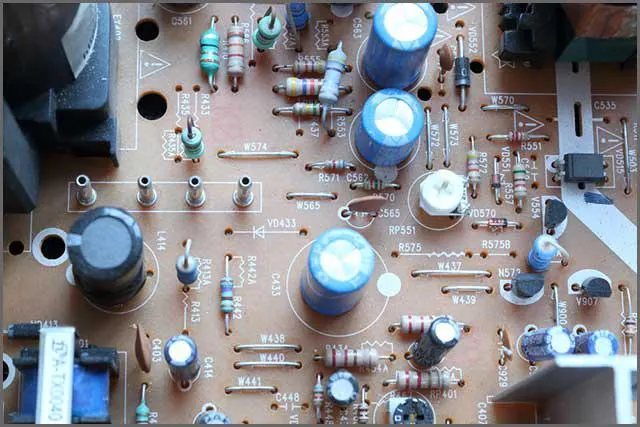

W montażu przewlekanym THT wyprowadzenia przechodzą przez otwory w PCB. W montażu powierzchniowym SMT elementy SMD są lutowane do pól na powierzchni, zwykle z użyciem pasty i procesu rozpływowego. Obie technologie wymagają kontroli połączeń; w obudowach BGA część diagnostyki utrudnia ukrycie spoin pod elementem.

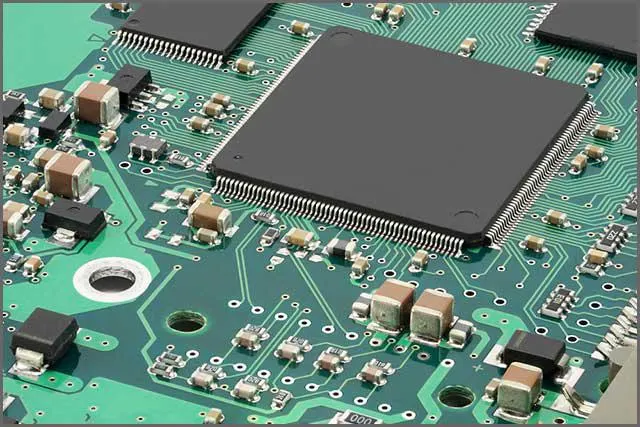

Montaż powierzchniowy SMT na PCB

Od czego zacząć diagnostykę elektroniki PCB?

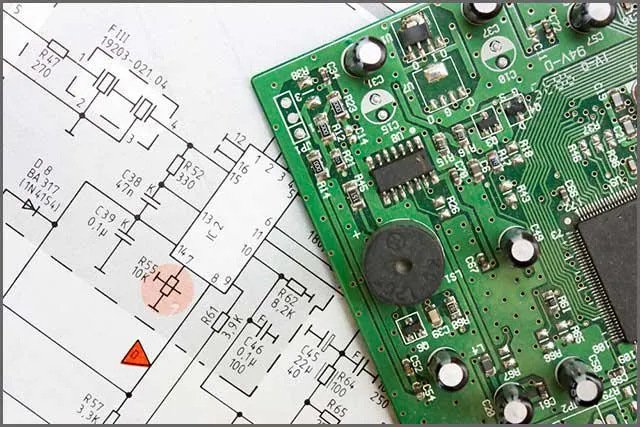

Przygotuj schemat, rozmieszczenie elementów, wykaz materiałowy BOM i oznaczenie wersji zespołu. Określ, kiedy pojawia się objaw: przy uruchamianiu, zmianie obciążenia, nagrzaniu czy podłączeniu przewodu. Sprawny egzemplarz tej samej wersji może pomóc w porównaniu, ale nie zastępuje wymagań projektu.

  1. Odłącz źródła energii. Uwzględnij baterię i naładowane kondensatory; przed pomiarem rezystancji potwierdź brak napięcia. Poniższe pomiary pod zasilaniem dotyczą dostępnych obwodów niskonapięciowych. Część sieciowa wymaga odpowiednich kwalifikacji i wyposażenia.
  2. Obejrzyj płytkę. Szukaj pęknięć, korozji, śladów przegrzania, mostków lutowniczych, przesuniętych elementów i uszkodzeń przy złączach. Sprawdź orientację podzespołów względem dokumentacji.
  3. Sprawdź połączenia bez zasilania. Zmierz ciągłość podejrzanego odcinka i rezystancję między wskazanymi sieciami. Ładowanie kondensatorów przez miernik może powodować zmianę wskazania. Uwzględnij równoległe drogi prądu opisane w poradniku o teście ciągłości.
  4. Uruchom z kontrolą poboru prądu. Ustaw napięcie i ograniczenie prądowe zgodnie z wymaganiami układu. Zbyt niski limit może sam wywołać brak startu. Sprawdź zasilanie na wejściu, za zabezpieczeniem, na wyjściu przetwornicy i przy odbiorniku.
  5. Obserwuj przebiegi w chwili awarii. Dla resetów porównaj napięcie przy układzie i sygnał resetu. Multimetr może nie uchwycić krótkiego zapadu. Przy oscyloskopie użyj właściwej sondy i krótkiego połączenia odniesienia; zacisk masy nie może zwierać badanego węzła z uziemieniem.
  6. Weryfikuj pojedynczą hipotezę. Po zmianie powtórz próbę w tych samych warunkach i sprawdź powiązane funkcje. Wymiana kilku części naraz utrudnia ustalenie przyczyny.

W tabelach „punkt pomiarowy” oznacza miejsce na schemacie i płytce, niekoniecznie osobne pole testowe. Wymienione przyczyny są hipotezami do sprawdzenia. Chwila ujawnienia usterki nie przesądza o jej pochodzeniu: wada produkcyjna może ujawnić się dopiero podczas eksploatacji.

Błędy projektu: objaw → punkt pomiarowy → możliwa przyczyna

ObjawPunkt pomiarowy i testMożliwa przyczyna projektowaJak ją potwierdzić?
Reset przy włączeniu obciążeniaZasilanie bezpośrednio przy układzie względem lokalnej masy oraz wyjście regulatora; obserwacja oscyloskopem podczas zmiany obciążenia.Nadmierna rezystancja toru zasilania, niewłaściwe odsprzęganie lub niedobrany regulator.Porównać oba przebiegi, wymagania regulatora i odbiornika oraz rozmieszczenie kondensatorów. Wykluczyć spadek na zasilaczu i przewodach.
Nagrzewanie ścieżki, przelotki lub złączaKońce podejrzanego odcinka; spadek napięcia przy znanym prądzie oraz lokalizacja źródła ciepła.Zbyt mały przekrój przewodnika, przewężenie albo niedobrane złącze.Sprawdzić geometrię i znamionowe warunki pracy. Wykluczyć wadliwą spoinę lub styk, które dają podobny objaw.
Błędy transmisji przy szybkich zboczachWyjście nadajnika i wejście odbiornika; przebiegi z sondą odpowiednią dla badanego interfejsu.Nieciągła droga powrotna, nieodpowiednia terminacja, odgałęzienia lub niedopasowana impedancja.Porównać przebiegi z wymaganiami interfejsu, układem warstw i prowadzeniem sygnałów. Uwzględnić wpływ samej sondy.
Zakłócenia pomiaru podczas przełączania sekcji mocyWejście toru pomiarowego, napięcie odniesienia i zasilanie części analogowej; porównanie z chwilą przełączania.Wspólna impedancja drogi powrotnej, duża pętla prądowa lub niewłaściwe rozmieszczenie bloków.Prześledzić drogi prądów na PCB i sprawdzić korelację czasową. Wykluczyć zakłócenia doprowadzane przewodem czujnika.

Przy szybkich sygnałach istotny jest czas narastania zboczy, a nie tylko częstotliwość zegara. Kontrola ciągłości przewodu nie potwierdza jakości transmisji. Zależność geometrii ścieżki od układu warstw wyjaśnia artykuł o kontrolowanej impedancji PCB.

Wady produkcji PCB i montażu PCBA

ObjawPunkt pomiarowy i testMożliwa przyczyna wykonaniaJak ją potwierdzić?
Zwarcie między sąsiednimi sieciamiPola należące do obu sieci; pomiar bez zasilania i oględziny obszaru.Pozostałość miedzi po trawieniu na PCB albo mostek lutowniczy po montażu.Ustalić miejsce połączenia i etap jego powstania. Na PCBA wykluczyć przewodzenie przez podzespoły przed przypisaniem wady płytce.
Brak połączenia między warstwamiDostępne punkty tej samej sieci po obu stronach podejrzanej przelotki; kontrola ciągłości z uwzględnieniem dróg równoległych.Nieciągła metalizacja otworu, uszkodzone pole lub przerwana ścieżka.Zawęzić uszkodzony odcinek i porównać z raportem testu elektrycznego. Budowę metalizacji ocenić na uzgodnionym przekroju.
Brak funkcji mimo poprawnego zasilaniaWyprowadzenia elementu i połączone z nimi pola; oględziny oraz pomiar zgodny ze schematem.Niezwilżona spoina, brak elementu, niewłaściwa wartość lub odwrócona polaryzacja.Porównać obsadę z BOM i rysunkiem montażowym. Dla ukrytych połączeń dobrać kontrolę rentgenowską i test elektryczny.
Przegrzewanie elementu przy prawidłowym obciążeniuObudowa elementu, jego zasilanie i droga oddawania ciepła do PCB lub radiatora.Nieprawidłowe połączenie pola termicznego albo wadliwy montaż radiatora.Sprawdzić wykonanie połączenia i montaż mechaniczny. Sam obraz termiczny nie odróżnia wady montażu od błędu projektu cieplnego.

Przerwy w metalizacji otworów mogą wiązać się z przygotowaniem ścianek po wierceniu lub przebiegiem metalizacji. Pomiary wskazują problem elektryczny, lecz nie ustalają samodzielnie, która operacja produkcyjna zawiodła. Potrzebne są zapisy procesu i analiza uszkodzonego miejsca.

Matowa powierzchnia spoiny sama w sobie nie dowodzi wady. Liczą się zwilżenie, geometria i ciągłość połączenia; problem rozwija poradnik o rozpoznawaniu zimnych złączy lutowniczych. Nie należy poprawiać wszystkich spoin przed zapisaniem objawów, bo można zatrzeć ślady przyczyny.

Uszkodzenia podczas eksploatacji

ObjawPunkt pomiarowy i testMożliwa przyczyna w użytkowaniuJak ją potwierdzić?

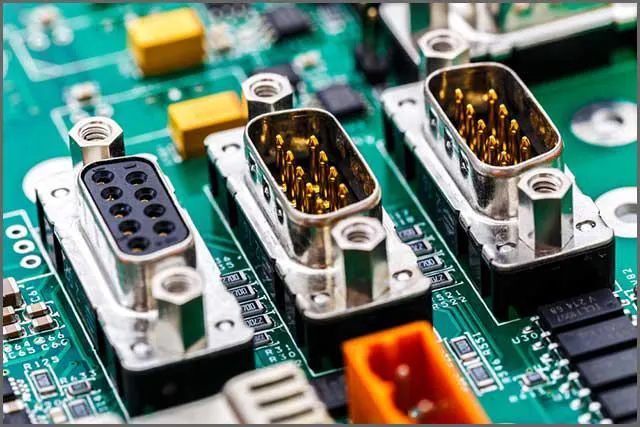

Zanik działania przy poruszaniu przewodemStyki złącza, jego spoiny i sąsiednie ścieżki; oględziny oraz pomiar ciągłości odłączonego zespołu.Zużyty styk, poluzowane połączenie, pęknięta spoina lub ścieżka wskutek naprężeń.Sprawdzić osobno przewód, złącze i płytkę. Nie wyginać celowo PCB, ponieważ może to pogłębić uszkodzenie.
Niestabilna praca po zawilgoceniuObszary z osadem i sąsiednie sieci; oględziny oraz pomiar upływu metodą odpowiednią dla obecnych podzespołów.Korozja lub przewodzące ścieżki powstałe przy wilgoci i zanieczyszczeniach.Udokumentować stan przed czyszczeniem. Ustalić drogę wnikania wilgoci; samo wysuszenie nie potwierdza trwałego usunięcia problemu.
Brak uruchomienia po zdarzeniu na zasilaniuWejście, bezpiecznik, zabezpieczenie przeciwprzepięciowe i wejście regulatora; najpierw pomiary bez zasilania.Przepięcie, odwrotna polaryzacja albo przeciążenie.Sprawdzić uszkodzenia i warunki zasilania. Uszkodzony element ochronny jest wskazówką, lecz nie dowodzi konkretnego przebiegu zdarzenia.
Usterka pojawiająca się po nagrzaniuPodejrzane połączenie oraz zasilanie układu; obserwacja w kontrolowanym zakresie temperatur pracy.Zmęczenie spoiny lub przelotki, pogorszony styk albo degradacja podzespołu.Powiązać objaw z miejscem i temperaturą, a następnie sprawdzić połączenie lub element. Wykluczyć zadziałanie prawidłowego zabezpieczenia termicznego.

Uszkodzenie po dłuższej pracy nie oznacza automatycznie niewłaściwego użytkowania. Źródłem może być również niedostosowanie projektu do środowiska albo ukryta wada wykonania. Próby temperatury, wilgotności i drgań należy dobierać do rzeczywistych warunków, zgodnie z zasadami opisanymi w artykule o testach środowiskowych elektroniki.

Co wykrywają poszczególne metody kontroli?

  • Oględziny i AOI: pozwalają oceniać widoczne elementy oraz połączenia. Automatyczna inspekcja optyczna nie pokazuje spoin zasłoniętych obudową ani wnętrza metalizowanego otworu.
  • Test elektryczny nieobsadzonej PCB: sprawdza ciągłość i izolację względem przyjętej listy połączeń. Nie potwierdza poprawności schematu ani działania gotowego urządzenia.
  • ICT: bada dostępne elektrycznie węzły zmontowanego zespołu i wybrane parametry elementów. Zakres testu ICT zależy od dostępu pomiarowego, programu oraz wpływu połączeń równoległych.
  • Kontrola rentgenowska: pomaga ocenić geometrię ukrytych połączeń, mostki i pustki. Nie każdy rodzaj pęknięcia jest widoczny w danej projekcji, a obraz nie zastępuje sprawdzenia przewodzenia.
  • Przekrój metalograficzny: pokazuje budowę badanego otworu lub połączenia w płaszczyźnie cięcia. Jest niszczący i dotyczy wybranego miejsca.
  • Test funkcjonalny: sprawdza reakcje zespołu na określone zasilanie, obciążenia i sygnały. Poprawny wynik dotyczy warunków objętych procedurą.

Do zgłoszenia usterki dołącz wersję dokumentacji, identyfikację płytki, zdjęcia przed naprawą oraz opis warunków odtworzenia objawu. Przy każdym pomiarze zapisz punkty podłączenia, odniesienie masy, przyrząd i wynik. Oddziel obserwację, np. zanik zasilania przy odbiorniku, od hipotezy o uszkodzonym regulatorze.

Przykład obliczeniowy (założenia): spadek napięcia i straty mocy

Przyjmijmy napięcie źródła U = 5,0 V, stały prąd odbiornika I = 2,0 A oraz rezystancję analizowanego odcinka zasilania R = 0,10 Ω. Odcinek obejmuje szeregowo połączone ścieżki, styki i spoiny między źródłem a odbiornikiem. Dla uproszczenia pomijamy spadek napięcia w przewodzie powrotnym i przyjmujemy niezmienną rezystancję. To dane założone, a nie wyniki badań płytki ani zalecane parametry.

  • Spadek napięcia: ΔU = I × R = 2,0 A × 0,10 Ω = 0,20 V.
  • Napięcie przy odbiorniku: Uodb = U − ΔU = 5,0 V − 0,20 V = 4,80 V.
  • Moc strat w odcinku: P = I² × R = (2,0 A)² × 0,10 Ω = 0,40 W.
  • Sprawdzenie odwrotne: R = ΔU / I = 0,20 V / 2,0 A = 0,10 Ω.

Przykład pokazuje, dlaczego poprawne napięcie na wyjściu zasilacza nie wystarcza do oceny zasilania układu. W rzeczywistej diagnostyce należy sprawdzić także drogę powrotną. Dopuszczalność napięcia przy odbiorniku wynika z jego dokumentacji, a obliczona moc nie określa temperatury ani miejsca wydzielania ciepła w całym odcinku. Zależności cieplne opisuje poradnik o oporze cieplnym PCB.

Jak ograniczyć ryzyko kolejnych usterek?

Połącz kontrolę reguł projektu DRC z analizą wykonalności DFM. Sprawdź szerokości i odstępy ścieżek, otwory, pierścienie miedzi wokół nich oraz otwarcia maski. Reguły muszą odpowiadać uzgodnionemu procesowi. DRC i DFM nie zastępują przeglądu schematu, analizy cieplnej ani prób działania.

Odsuń miedź od obrabianej krawędzi. Wymagany odstęp zależy od tolerancji wykonania, frezowania i nacinania panelu. Niezamierzone odsłonięcie lub naderwanie miedzi zwiększa ryzyko zwarć i korozji. Celowo metalizowane krawędzie wymagają osobnego uzgodnienia.

Uzgodnij maskę i proces lutowania. Mostek maski między polami pomaga ograniczać powstawanie mostków lutowniczych, lecz przy drobnym rastrze nie zawsze jest wykonalny. Jego brak nie oznacza automatycznie wady. Trzeba wspólnie dobrać pola, otwarcia maski, szablon pasty i proces montażu, bez dowolnego zmieniania geometrii zalecanej dla obudowy.

Dobierz wykończenie pól i warunki przechowywania. Podstawowym przewodnikiem PCB jest miedź; srebro może występować jako wykończenie immersyjne. Wymaga ochrony przed zanieczyszczeniami, w tym związkami siarki. ENIG, czyli nikiel chemiczny ze złotem immersyjnym, zapewnia płaskie pola lutownicze, ale samo wykończenie nie usuwa błędów projektu lub lutowania.

Kontroluj geometrię i drogę powrotną prądu. Ostre, wąskie fragmenty miedzi warto oceniać pod kątem wykonalności, zamiast uznawać każdy narożnik za „pułapkę kwasową”. Przy problemach elektromagnetycznych sprawdź ciągłość odniesienia, pętle prądowe, odsprzęganie i rozmieszczenie złączy. Bezrefleksyjne rozcinanie masy może pogorszyć drogę powrotną sygnałów.

Przed zamówieniem PCB lub montażu PCBA przekaż aktualne pliki produkcyjne, BOM, rysunek montażowy i wymagania kontroli. Uzgodnij dostęp do punktów pomiarowych oraz kryteria odbioru. Przy powtarzającej się usterce działania powinny obejmować jej źródło, np. geometrię przewodnika, proces metalizacji lub mocowanie złącza, a następnie weryfikację skuteczności zmiany.

FAQ: pytania o diagnozowanie PCB

Czy sygnał dźwiękowy miernika między zasilaniem a masą oznacza zwarcie?

Nie zawsze. Zależy od progu miernika, ładowania kondensatorów i rezystancji obwodu. Niektóre szyny zasilania mają niską rezystancję w prawidłowo działającym zespole. Sprawdź wskazanie liczbowe, jego zmianę w czasie i schemat; nie podawaj zasilania tylko po to, by zobaczyć, co się nagrzeje.

Jak odróżnić uszkodzoną płytkę od uszkodzonego podzespołu?

Zawęź problem do konkretnej sieci, sprawdzając jej kolejne odcinki i połączone elementy. Pomiar w układzie może obejmować drogi równoległe. Jeśli rozstrzygnięcie wymaga odłączenia wyprowadzenia lub demontażu, najpierw udokumentuj stan, a po ingerencji sprawdź połączenia ponownie. Sama wymiana elementu nie ustala, dlaczego uległ uszkodzeniu.

Dlaczego płytka działa bez obciążenia, a resetuje się podczas pracy?

Możliwe są spadki napięcia na połączeniach, ograniczenie prądowe źródła, niewłaściwa odpowiedź regulatora lub brak skutecznego odsprzęgania. Obserwuj zasilanie przy odbiorniku w chwili zmiany obciążenia i porównaj je z wyjściem regulatora. Sprawdź też sygnał resetu, ponieważ przyczyna może leżeć poza torem zasilania.

Czy poprawny test elektryczny PCB wyklucza późniejszą awarię?

Nie. Potwierdza sprawdzone połączenia i izolację w warunkach testu. Nie ocenia wszystkich skutków montażu, obciążeń cieplnych i mechanicznych ani poprawności funkcjonalnej projektu. Dalsze kontrole dobiera się do konstrukcji i warunków użytkowania.

Czy wygrzanie całej płytki jest dobrą metodą naprawy?

Nie jako pierwszy krok diagnostyczny. Może chwilowo zmienić objaw, zatrzeć ślady i uszkodzić podzespoły lub laminat. Najpierw zlokalizuj wadliwe połączenie; naprawa wymaga kontrolowanego procesu odpowiedniego dla elementów, a następnie ponownej kontroli i testu funkcjonalnego.
