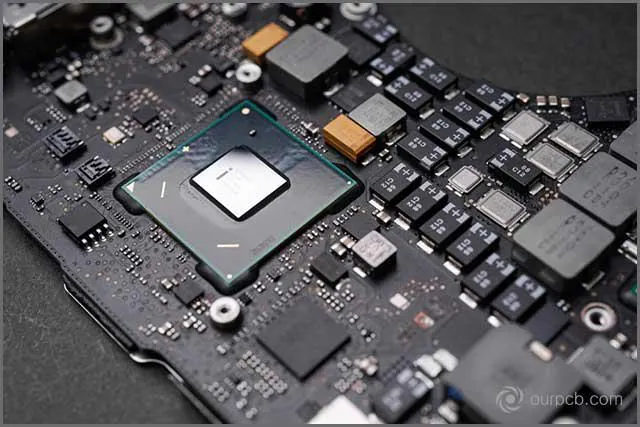

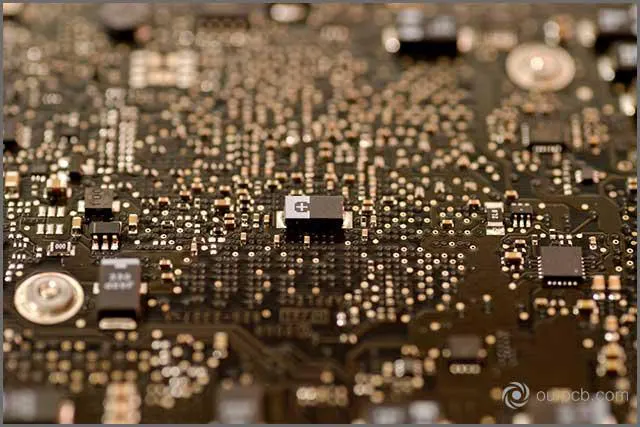

Montaż SMT PCB polega na osadzeniu elementów na polach lutowniczych płytki, zwykle na naniesionej wcześniej paście, i wykonaniu połączeń przez lutowanie rozpływowe. Prace zaczynają się od sprawdzenia dokumentacji, a kończą kontrolą montażu oraz sprawdzeniem działania układu. Wybór montażu jednostronnego, dwustronnego lub mieszanego z THT zależy od obudów elementów, obciążeń mechanicznych i dostępności połączeń do kontroli.
SMT, SMD, PCB i PCBA — co oznaczają te skróty?
SMT oznacza technologię montażu powierzchniowego, a SMD — element przeznaczony do takiego montażu. Rezystor SMD jest częścią, którą można przylutować ręcznie albo zamontować automatycznie w procesie SMT. SMD nie oznacza całego urządzenia, takiego jak komputer czy sterownik.
PCB to sama płytka drukowana z przewodzącymi połączeniami. PCBA oznacza płytkę z zamontowanymi elementami. W montażu przewlekanym THT wyprowadzenia przechodzą przez otwory, natomiast element SMD łączy się z polami na powierzchni. Nie znaczy to, że płytka przeznaczona do SMT nie ma otworów: nadal może zawierać przelotki, otwory mocujące i miejsca na złącza przewlekane.
SMT pozwala gęściej rozmieścić elementy i ograniczyć długość połączeń. Sam wybór technologii nie gwarantuje jednak mniejszych zakłóceń ani poprawnej pracy przy dużej częstotliwości. Decydują również prowadzenie ścieżek, droga powrotna prądu i odsprzęganie zasilania.
Jaki wariant montażu wybrać?
Najpierw sprawdź dostępne obudowy i wymagania konstrukcyjne. Złącze przenoszące siłę przy wkładaniu wtyku może wymagać dodatkowych zaczepów albo mocowania do obudowy. Z kolei tranzystor mocy w obudowie SMD może pracować poprawnie, jeśli zapewnisz właściwe odprowadzanie ciepła i uwzględnisz ograniczenia jego karty katalogowej.
| Wariant | Kiedy warto go rozważyć | Co trzeba sprawdzić |
|---|---|---|
| SMT jednostronny | Elementy mieszczą się po jednej stronie płytki. | Dostęp do punktów pomiarowych, rozmieszczenie elementów i podparcie płytki. |
| SMT dwustronny | Brakuje miejsca, a konstrukcja dopuszcza elementy po obu stronach. | Kolejność montażu, ponowne nagrzewanie i utrzymanie elementów od spodu podczas kolejnego lutowania. |
| SMT z THT | Część złączy lub innych podzespołów ma wyprowadzenia przewlekane. | Metodę lutowania THT, dostęp narzędzi oraz ochronę już zamontowanych elementów SMD. |
| Ręczny montaż SMD | Prototyp ma dostępne wyprowadzenia, a celem jest sprawdzenie układu. | Możliwość kontroli połączeń i powtarzalność. Spoiny pod obudową wymagają innego podejścia niż odsłonięte wyprowadzenia. |
Nie należy wybierać THT wyłącznie dlatego, że obwód przenosi duży prąd. Liczą się parametry elementu, pola lutownicze, przekrój ścieżek i warunki cieplne. Szersze porównanie zawiera artykuł o różnicach między montażem SMT i THT.
Schemat procesu SMT: od plików do sprawdzonej płytki
Dokumentacja → przygotowanie materiałów → nanoszenie pasty → kontrola pasty → układanie elementów → lutowanie rozpływowe → kontrola połączeń → pozostałe operacje montażowe → próby elektryczne i zapis wyników.
To schemat bazowy, a nie obowiązkowa konfiguracja każdej linii. Przy montażu dwustronnym powtarza się nanoszenie pasty, układanie i lutowanie dla drugiej strony. Etap THT występuje tylko wtedy, gdy przewiduje go projekt. Mycie, programowanie i nakładanie powłok ochronnych wymagają ustalenia miejsca w procesie.
Krok 1. Uzgodnij dokumentację i kryteria odbioru
Zestawienie materiałowe BOM powinno zawierać oznaczenia elementów na schemacie, ilości, numery katalogowe producentów i dopuszczone zamienniki. Zgodność wartości elektrycznej nie wystarcza: zamiennik musi pasować także obudową, układem wyprowadzeń i parametrami istotnymi dla działania układu. Pozycje nieobsadzane oznacz jednoznacznie.
Dołącz pliki Gerber, dane wiercenia, rysunek montażowy oraz wykaz współrzędnych elementów z obrotem i stroną płytki. Wszystkie pliki muszą dotyczyć tej samej rewizji. Uzgodnij jednostki, początek układu współrzędnych i sposób opisu orientacji, zwłaszcza od spodu. W przygotowaniu danych pomoże poradnik sporządzania BOM. Przed montażem ustal także zakres kontroli i kryteria uznania płytki za zgodną.
Krok 2. Przygotuj płytki, elementy i stanowisko
Sprawdź zgodność oznaczeń dostarczonych części z BOM, stan opakowań i identyfikację partii. Uwzględnij ochronę przed wyładowaniami elektrostatycznymi ESD. Dla elementów wrażliwych na wilgoć sprawdź poziom MSL, warunki przechowywania i dopuszczalny czas poza opakowaniem ochronnym. Ewentualne suszenie wykonuje się według właściwej procedury, z uwzględnieniem ograniczeń elementu i opakowania.
Pastę przygotuj zgodnie z kartą techniczną: znaczenie mają warunki przechowywania, termin przydatności oraz sposób doprowadzenia do warunków roboczych. Sprawdź też czystość pól i podparcie płytki. Uginanie laminatu pod szablonem może zmienić ilość nanoszonej pasty, mimo niezmienionych ustawień drukarki.
Krok 3. Nanieś pastę przez szablon
Pasta lutownicza zawiera proszek stopu lutowniczego i topnik. Rakla przeciska ją przez otwory szablonu na pola lutownicze. O ilości pasty decydują geometria otworów, grubość szablonu i skuteczność przeniesienia pasty na płytkę. Otwór szablonu nie musi mieć takich samych wymiarów jak pole miedziane.
Duże pole pod obudową może wymagać podziału nadruku na mniejsze obszary. Rozwiązanie dobiera się według zaleceń producenta elementu i oceny procesu. Sprawdź także przelotki w polu: bez odpowiedniego wykonania mogą odprowadzać lut z miejsca połączenia. Samo zwiększenie ilości pasty nie usuwa przyczyny takiego problemu.
Krok 4. Sprawdź nadruk przed ułożeniem elementów
Kontrola pasty SPI pozwala oceniać jej położenie, a w odpowiednio wyposażonym systemie także wysokość i objętość. Szukaj brakujących nadruków, połączeń pasty między sąsiednimi polami, przesunięć oraz nierównomiernego nanoszenia. Limity kontroli powinny wynikać z zatwierdzonego procesu, a nie z przypadkowych ustawień programu.
Przy prostym prototypie oględziny pod powiększeniem mogą ujawnić wyraźny brak lub zwarcie nadruku, lecz nie zastępują pomiaru objętości. Niezgodny nadruk należy usunąć i wykonać ponownie zgodnie z procedurą czyszczenia. Po ułożeniu elementów dostęp do pasty jest znacznie trudniejszy.
Krok 5. Ułóż elementy i sprawdź orientację

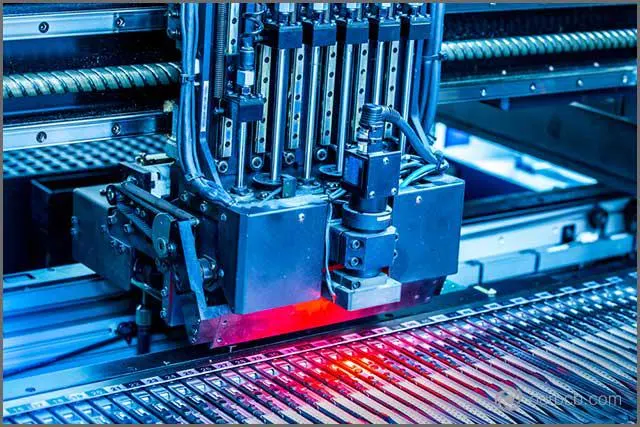

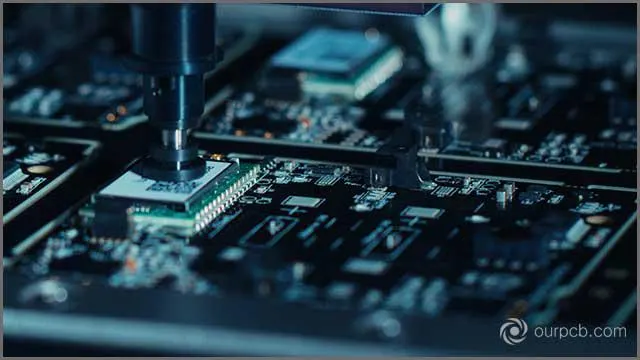

Automat pobiera elementy z podajników i umieszcza je w określonych współrzędnych. Układ wizyjny rozpoznaje położenie płytki na podstawie znaczników bazowych oraz koryguje ustawienie pobranej części. Wymaga to prawidłowych danych obudowy, doboru ssawki i przypisania właściwej części do podajnika.
Przed lutowaniem pierwszej płytki sprawdź obsadę względem rysunku: polaryzację, położenie pierwszego wyprowadzenia układów, orientację złączy i miejsca celowo pozostawione puste. Nie opieraj decyzji wyłącznie na nadruku na laminacie. Nadruk może być zasłonięty albo niezgodny z aktualną rewizją.
Krok 6. Wykonaj lutowanie z dobranym profilem cieplnym

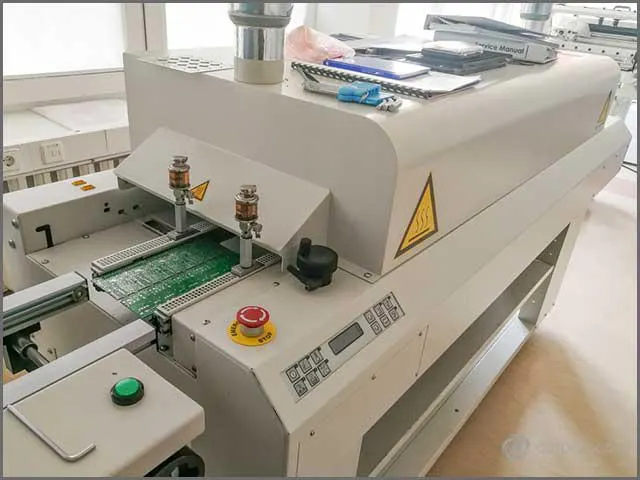

W piecu płytka przechodzi przez nagrzewanie, rozpływ stopu i chłodzenie. Nastawy stref pieca nie są temperaturą spoiny. Profil trzeba zweryfikować na reprezentatywnym zespole za pomocą termopar umieszczonych w miejscach istotnych cieplnie, między innymi przy masywnych obszarach miedzi i elementach wrażliwych na przegrzanie.
Dopuszczalny przebieg wynika z wymagań pasty oraz ograniczeń elementów i płytki. Kontroluje się szybkość zmian temperatury, czas powyżej temperatury likwidusu stopu i temperaturę maksymalną. Nie ma jednej uniwersalnej nastawy dla wszystkich zespołów. Zmiana obudowy, rozkładu miedzi lub pasty może wymagać ponownej weryfikacji.
Przy montażu dwustronnym oceń zachowanie już przylutowanych części w kolejnym cyklu. Siły napięcia powierzchniowego mogą je utrzymywać, ale nie wolno tego zakładać dla dowolnej masy i geometrii. Kolejność stron, podparcie lub dodatkowe mocowanie ustala technolog.
Ilustracja poglądowa przegrzania; nie przedstawia wyniku badania opisywanego procesu.
Krok 7. Skontroluj obsadę i połączenia
Automatyczna inspekcja optyczna AOI sprawdza dostępne dla kamer cechy, na przykład obecność elementów, przesunięcia i widoczne mostki lutownicze. Nie potwierdza wszystkich parametrów elektrycznych ani jakości połączeń ukrytych pod obudową. Zakres wykrywanych wad zależy od sprzętu, programu i widoczności danego miejsca.
Dla obudów BGA oraz pól pod obudowami QFN rozważa się kontrolę rentgenowską zgodnie z wymaganiami projektu. Obraz rentgenowski również wymaga interpretacji i nie zastępuje próby działania. Więcej o możliwościach i ograniczeniach kontroli opisuje artykuł o inspekcji AOI.
Krok 8. Wykonaj pozostałe operacje

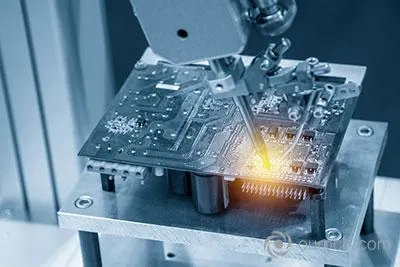

Jeżeli płytka zawiera elementy THT, dobierz lutowanie ręczne, selektywne lub na fali do konstrukcji zespołu. Lutowanie elementów przewlekanych pastą w piecu jest możliwe tylko po sprawdzeniu odporności części na ten proces i zapewnieniu odpowiedniej ilości spoiwa. Różnice opisuje porównanie lutowania na fali i rozpływowego.
Potrzebę mycia ustala się na podstawie użytej chemii, wymagań czystości i kolejnych operacji, takich jak nakładanie powłoki. Pasta niewymagająca mycia nie oznacza automatycznie, że jej pozostałości są dopuszczalne w każdym zastosowaniu. Po poprawkach wykonaj ponowną kontrolę naprawianego obszaru i odpowiednie próby elektryczne.
Krok 9. Sprawdź działanie i zamknij dokumentację
Przed podaniem zasilania sprawdź polaryzację i możliwe zwarcia. Pomiar rezystancji szyny zasilającej interpretuj względem schematu: mała wartość nie zawsze oznacza wadę, a ładowanie kondensatorów zmienia odczyt. Pierwsze uruchomienie wykonuj według instrukcji z ograniczeniem prądu dobranym do badanego układu.
Następnie sprawdź wymagane napięcia, wejścia, wyjścia i komunikację w określonych warunkach. Zapisz wersję oprogramowania, rzeczywiste odczyty i wynik względem przyjętych limitów. Samo zaświecenie diody nie potwierdza działania całego urządzenia. Płytkę można zwolnić dopiero po zakończeniu wymaganych kontroli i rozstrzygnięciu niezgodności.
Przykład obliczeniowy: ile pasty mieści otwór szablonu?
Przykład założony: prostokątny otwór szablonu ma długość a = 0,80 mm i szerokość b = 0,40 mm, a grubość szablonu wynosi t = 0,10 mm. Przyjmujemy proste ścianki i pełne wypełnienie otworu. Są to dane do rachunku, nie zalecenie dla konkretnej obudowy.
Objętość geometryczna wynosi V = a × b × t, czyli 0,80 × 0,40 × 0,10 = 0,032 mm³. Jeżeli dodatkowo założymy, że na pole trafia 80% tej objętości, otrzymamy Vp = 0,80 × 0,032 = 0,0256 mm³ pasty. Współczynnik 80% jest wyłącznie założeniem przykładu; rzeczywistą objętość trzeba zmierzyć.
Po zwiększeniu grubości szablonu do założonych 0,12 mm objętość otworu wyniesie 0,0384 mm³, czyli wzrośnie o 20%. Nie oznacza to automatycznie takiego samego wzrostu objętości nadruku: grubszy szablon może utrudnić uwalnianie pasty. Objętość pasty nie jest też objętością gotowej spoiny, ponieważ pasta zawiera topnik. Obliczenie służy porównaniu geometrii; nie wyznacza kryterium odbioru.
Karta wykonania partii prototypowej: co zapisać?
Prototyp ma sprawdzić zarówno układ, jak i przyjętą metodę montażu. Bez zapisu zmian trudno ustalić, czy poprawę przyniósł nowy szablon, inna pasta, czy zmiana profilu. Poniższa karta jest wzorem do wypełnienia, a nie relacją z wykonanej produkcji.
| Obszar | Dane do zapisania | Dokument potwierdzający |
|---|---|---|
| Identyfikacja | Oznaczenie płytki, rewizja PCB, BOM i rysunku, wariant obsady. | Zatwierdzony zestaw plików. |
| Materiały | Partie płytek, elementów i pasty; zatwierdzone zamienniki; warunki przechowywania. | Etykiety i rejestr materiałów. |
| Nadruk i układanie | Identyfikator szablonu, jego grubość, wersja programu, wynik kontroli pierwszej płytki. | Raport kontroli pasty i obsady. |
| Lutowanie | Program pieca, strona płytki, przebieg temperatury i położenie termopar. | Zapis pomiaru profilu z odniesieniem do wymagań. |
| Odbiór | Identyfikator próbki, odczyty elektryczne, limity, wykryte wady i wykonane poprawki. | Raport kontroli i ponownych prób po naprawie. |
| Decyzja | Status każdej próbki, osoba zatwierdzająca i zmiany wymagane przed następną partią. | Zatwierdzenie lub zapis przyczyny wstrzymania. |
Przed zamknięciem karty porównaj liczbę rozpoczętych płytek z sumą płytek zaakceptowanych, odrzuconych i wstrzymanych. Wynik nierozstrzygnięty pozostaje wstrzymany. Nie zastępuj brakującego odczytu wpisem „zgodne”. Jeżeli zmieniono proces w trakcie partii, wskaż, których egzemplarzy dotyczy zmiana.
Typowe błędy i od czego zacząć szukanie przyczyny
- Mostki między wyprowadzeniami: sprawdź objętość i przesunięcie nadruku, czystość szablonu oraz pozycję elementu. Nie zaczynaj od przypadkowej zmiany temperatury pieca.
- Uniesiony koniec drobnego elementu: porównaj ilość pasty na jego polach, geometrię pól i ich połączenie z miedzią. Nierównomierne zwilżanie może obrócić element podczas rozpływu.
- Brak połączenia pod obudową: sprawdź nadruk, stan powierzchni, płaskość i profil. Poprawny wygląd krawędzi obudowy nie dowodzi poprawności ukrytej spoiny.
- Odwrócona dioda lub układ: porównaj kartę katalogową, rysunek montażowy, dane obrotu i rzeczywistą część. Błędna biblioteka może powielać pomyłkę na kolejnych płytkach.
- Nadmierne nagrzewanie układu mocy: sprawdź warunki pracy i drogę odprowadzania ciepła, w tym połączenie pola pod obudową. Sam fakt użycia SMT nie wyjaśnia przegrzewania.
- Uruchamianie bez ustalonych limitów: przygotuj instrukcję próby przed montażem. Bez niej łatwo uznać niepełne działanie za poprawny wynik.
FAQ — najczęstsze pytania o montaż SMT
Czy elementy SMD można lutować ręcznie?
Tak, jeżeli obudowa zapewnia dostęp do połączeń, a stanowisko umożliwia kontrolę procesu. Dla pól ukrytych pod elementem sama lutownica grotowa i oględziny z góry nie wystarczą. Sposób wykonania i sprawdzenia połączeń dobierz do obudowy, a nie tylko do liczby prototypów.
Czy każda płytka SMT wymaga szablonu?
Nie. Pastę można również dozować, a dostępne wyprowadzenia lutować ręcznie odpowiednim spoiwem. Szablon ułatwia jednoczesne, powtarzalne nanoszenie pasty na wiele pól. Jeżeli prototyp ma sprawdzić proces przyszłego montażu, powinien możliwie wiernie odtwarzać planowaną metodę nanoszenia pasty.
Czy AOI wystarczy do odbioru gotowej płytki?
Nie jako jedyne potwierdzenie działania. AOI ocenia widoczne cechy montażu w zakresie zaprogramowanej kontroli. Próby elektryczne i funkcjonalne sprawdzają inne właściwości, a połączenia ukryte mogą wymagać dodatkowej inspekcji. Zakres odbioru określ na podstawie konstrukcji i skutków niewykrytej wady.
Jakie dane przekazać do zlecenia montażu SMT?
Przygotuj spójne pliki płytki, BOM, współrzędne elementów, rysunek montażowy oraz instrukcję kontroli i uruchomienia. Wskaż zamienniki, pozycje nieobsadzane i wymagania dotyczące programowania. Przy uzgadnianiu montażu PCB potwierdź również podział odpowiedzialności za materiały, poprawki i zatwierdzenie prototypu.
