Montaż płaskich kabli taśmowych: jak dobrać złącza IDC i sprawdzić połączenia?

Montaż płaskich kabli taśmowych wymaga dopasowania kabla do złącza IDC, jednoznacznego ustalenia położenia pierwszej żyły i równomiernego zaciśnięcia złącza właściwym narzędziem. O zgodności decydują nie tylko liczba żył i raster, lecz także budowa przewodnika oraz izolacji. Gotową wiązkę należy sprawdzić według zatwierdzonej listy połączeń: potwierdzić ciągłość wszystkich torów, brak niezamierzonych połączeń i wymaganą rezystancję izolacji.

Kiedy wybrać kabel taśmowy z zakończeniami IDC

Kabel taśmowy porządkuje równoległe połączenia wewnątrz urządzenia, na przykład między płytką sterującą a panelem obsługi. Jego szerokość ułatwia rozpoznawanie kolejności żył, ale trzeba uwzględnić ją przy prowadzeniu przewodu przez obudowę. Wąska szczelina może pomieścić sam kabel, lecz niekoniecznie złącze z odciążeniem. Trasę i kolejność montażu warto ustalić przed zamówieniem części.

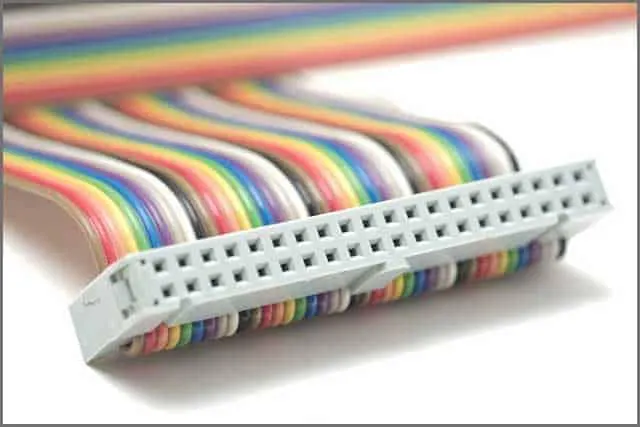

IDC oznacza połączenie przez przemieszczenie izolacji: szczelina styku nacina izolację i obejmuje przewodnik. W odpowiednio dobranym zestawie nie zdejmuje się izolacji z każdej żyły ani nie lutuje jej osobno. Nie oznacza to jednak, że dowolną taśmę można wcisnąć w dowolne złącze. Rozróżnienie budowy przewodów omawia również artykuł o okablowaniu taśmowym.

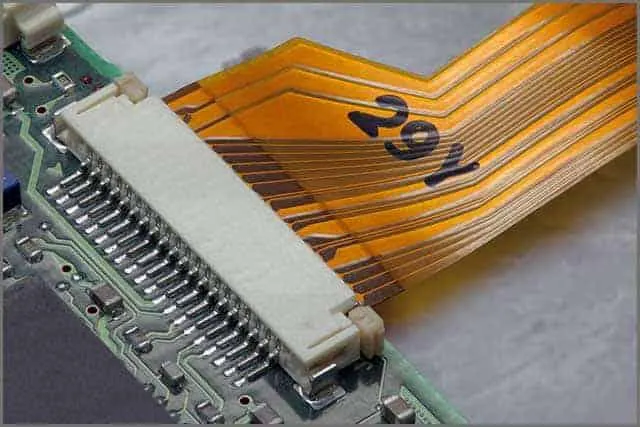

FFC i kabel taśmowy do typowych złączy IDC nie są zamiennikami. Sama płaska forma niczego nie rozstrzyga. Także wielobarwna taśma nie musi zawierać skręconych par: kolor identyfikuje żyłę, a skręcenie opisuje jej ułożenie. Dobór połączenia od strony płytki uzupełnia przegląd typów złączy PCB.

Raster kabla a raster złącza: dwa różne wymiary

Raster kabla to odległość między osiami sąsiednich żył. Raster złącza może natomiast oznaczać rozstaw styków w rzędzie albo odległość między rzędami. W złączu dwurzędowym styki IDC mogą być rozmieszczone naprzemiennie, tak aby trafić w kolejne żyły taśmy. Dlatego porównywanie samych wartości z nagłówków katalogowych prowadzi do błędnych zakupów.

Przy kablu o rastrze 1,27 mm styki złącza IDC mogą mieć większy raster, bo sąsiednie żyły trafiają na przemian do dwóch rzędów styków. To cecha konkretnej rodziny złączy, a nie reguła dotycząca każdego złącza IDC. Dla wybranego numeru części trzeba sprawdzić rysunek i listę zgodnych kabli.

• Liczba żył i styków: musi odpowiadać schematowi, również tam, gdzie występują styki niewykorzystane lub połączenia wspólne.
• Przewodnik: sprawdź przekrój lub AWG, dopuszczenie linki albo drutu oraz wymagania dotyczące budowy żyły.
• Izolacja: jej materiał i wymiary muszą mieścić się w wymaganiach dla styku IDC; zgodność przekroju miedzi nie wystarcza.
• Współpracujące złącze: porównaj numerację, klucz mechaniczny, zatrzaski i przestrzeń na obudowę.
• Warunki pracy: potwierdź dopuszczalne napięcie, temperaturę i obciążalność przy rzeczywistej liczbie obciążonych żył.

Jak oszacować szerokość taśmy

Odległość między osiami skrajnych żył wynosi B = (n − 1) × p, gdzie n oznacza liczbę żył, a p ich raster. Przykład założony: dla n = 20 i p = 1,27 mm otrzymujemy B = 19 × 1,27 mm = 24,13 mm. Do tej wartości trzeba dodać oba marginesy między osiami skrajnych żył a krawędziami izolacji. Całkowitą szerokość oraz jej tolerancję należy odczytać z rysunku kabla; wynik obliczenia nie jest wymiarem otworu w obudowie.

Pierwsza żyła i orientacja obu końców

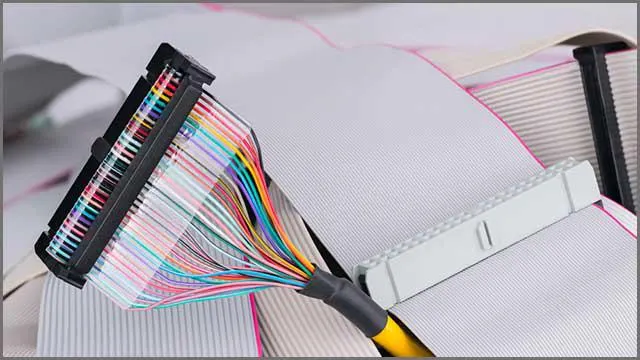

Barwny pasek przy krawędzi taśmy służy zwykle do wskazania pierwszej żyły. Nie określa automatycznie masy, zasilania ani parzystości styków. Znaczenie paska należy zapisać na rysunku wiązki, a położenie styku oznaczonego numerem 1 ustalić według dokumentacji złącza. Trójkąt na obudowie bywa takim znacznikiem, lecz nie zastępuje sprawdzenia rysunku.

Najczęstsza pułapka to pomylenie widoku od strony współpracującego złącza z widokiem od strony kabla. Rysunki mogą wyglądać jak lustrzane odbicia. Nawet poprawnie ustawiony pasek przy obu końcach nie dowodzi poprawności całego połączenia, jeśli błędnie odczytano numerację. Klucz mechaniczny chroni przed określonym sposobem odwrotnego wpięcia; nie wykryje błędnego przypisania żył podczas montażu.

Lista kontrolna przed zaciśnięciem pierwszej sztuki

1. Nadaj końcom oznaczenia A i B oraz opisz kierunek patrzenia na każde złącze.
2. Zaznacz pierwszą żyłę, pierwszy styk, klucz i stronę wyjścia kabla z obudowy złącza.
3. Przygotuj listę połączeń wskazującą każdy styk źródłowy i docelowy; połączenie proste i celowe przeploty muszą być rozróżnione.
4. Ułóż części zgodnie z rysunkiem i sprawdź, czy taśma dochodzi do ogranicznika bez przekoszenia.
5. Po zakończeniu pierwszej sztuki porównaj pełny wynik kontroli elektrycznej z dokumentacją, zanim rozpoczniesz wykonywanie kolejnych.

Przykład założony: dla prostej taśmy z 20 żyłami lista obejmuje A1–B1, A2–B2 i kolejne pary aż do A20–B20. W tym przykładzie żadna żyła nie jest wspólna z inną. Jeżeli projekt łączy kilka styków masy, program kontroli musi uwzględniać te połączenia jako zamierzone.

Zakończenie IDC krok po kroku

Do zaciskania dobierz prasę lub narzędzie ręczne z podporą i elementem dociskowym przeznaczonymi do danej rodziny złączy. Ważne jest równoległe prowadzenie docisku oraz prawidłowe podparcie obudowy. Kombinerki nie zapewniają tych warunków: mogą zamknąć zatrzask z jednej strony, pozostawiając niedociśnięte styki z drugiej.

1. Przytnij kabel. Zachowaj prostopadłą krawędź i długość według rysunku. Nie rozdzielaj żył ani nie usuwaj izolacji, jeśli instrukcja danego zakończenia tego nie przewiduje.
2. Ustaw złącze w przyrządzie. Sprawdź podporę, położenie pokrywy i czystość powierzchni. Elementy muszą należeć do zgodnego zestawu.
3. Wprowadź taśmę. Pierwsza żyła ma trafić na przypisany styk, a wszystkie żyły w odpowiednie prowadzenia. Kabel nie może wejść ukośnie ani przesunąć się o pozycję.
4. Wykonaj docisk. Stosuj skok, wysokość końcową lub inne kryterium podane przez producenta. Sam odgłos zamknięcia zatrzasku nie potwierdza poprawnego zakończenia.
5. Załóż odciążenie. Poprowadź taśmę zgodnie z instrukcją złącza. Odciążenie ma ograniczyć przenoszenie siły ciągnącej i zginania na styki.
6. Skontroluj montaż. Oceń zamknięcie obudowy, symetrię pokrywy, położenie kabla, uszkodzenia izolacji i zgodność oznaczeń. Następnie wykonaj kontrolę elektryczną.

Nie poprawiaj niepewnego zakończenia przez przypadkowe ponowne ściskanie. Najpierw ustal przyczynę: zły kabel, przekoszenie, błędną podporę czy nieprawidłowy skok. Możliwość ponownego użycia złącza i zasady naprawy wynikają z instrukcji producenta. Rozebranie obudowy może uszkodzić styki lub zatrzaski, nawet gdy z zewnątrz część wygląda poprawnie.

Prowadzenie taśmy, obciążenie i spadek napięcia

Taśma łatwiej zgina się w kierunku wynikającym z jej płaskiej budowy niż w poprzek szerokości. Nie należy traktować jej jak przewodu, który można dowolnie skręcać i ostro załamywać. Minimalny promień gięcia, dopuszczenie ruchu powtarzalnego i sposób mocowania trzeba dobrać do konkretnego kabla. Zostaw luz montażowy, osłoń ostre krawędzie i sprawdź, czy zamknięta obudowa nie przyciska taśmy.

Przy zasilaniu ograniczeniem jest cały tor: przewód, zakończenia IDC, styki współpracujące i temperatura wewnątrz urządzenia. Nie wolno przenosić obciążalności pojedynczego styku na wszystkie styki obciążone równocześnie bez sprawdzenia danych producenta. Przy sygnałach znaczenie mają droga powrotna prądu, przesłuchy i wymagania interfejsu. Poprawny wynik badania ciągłości nie potwierdza jakości transmisji.

Obliczenie rezystancji pojedynczego toru

Dla toru między końcami A i B można przyjąć R = r × L + R_A + R_B. Symbol r oznacza rezystancję przewodu na jednostkę długości, L jego długość, a R_A i R_B rezystancje połączeń na końcach w zdefiniowanych granicach pomiaru. To model pomocniczy; rzeczywiste granice trzeba ustalić również dla styków przyrządu.

Przykład założony, bez wyników pomiaru: r = 0,23 Ω/m, L = 0,40 m oraz R_A = R_B = 0,03 Ω. Otrzymujemy R = 0,23 × 0,40 + 0,03 + 0,03 = 0,152 Ω. Jeśli w tym samym przykładzie prąd wynosi 0,50 A, spadek napięcia na jednym torze wyniesie ΔU = I × R = 0,076 V. Dla jednakowego toru zasilającego i powrotnego łączny spadek wyniesie 0,152 V. To obliczenie nie wyznacza dopuszczalnej obciążalności kabla.

Próg odbioru rezystancji musi uwzględniać tolerancje, temperaturę, przyrząd i niepewność pomiaru. Nie ustala się go przez przepisanie wyniku przykładowego obliczenia. Przy małych rezystancjach warto zastosować pomiar czteroprzewodowy, aby ograniczyć wpływ przewodów pomiarowych; rezystancja styków objętych granicami pomiaru nadal wymaga uwzględnienia.

Kontrola 100%: ciągłość, brak zwarć i izolacja

W planie kontroli zapis „100%” powinien oznaczać badanie każdej gotowej sztuki oraz wszystkich wymaganych połączeń i rozdzielonych obwodów. Sprawdzenie wyłącznie pierwszej i ostatniej żyły nie spełnia takiego zakresu. Badanie wykonuje się na wiązce odłączonej od elektroniki; program musi odpowiadać aktualnej wersji rysunku. Ogólne rodzaje badań opisuje artykuł o testowaniu przewodów.

Pomiar rezystancji izolacji i próba wytrzymałości dielektrycznej to różne badania. Napięcia próby nie wybiera się na podstawie samego napięcia pracy urządzenia ani katalogowej wartości pojedynczego złącza. Musi być zatwierdzone dla całego zespołu, z uwzględnieniem kabla, złączy, odstępów i przyrządu. Po badaniu należy zapewnić rozładowanie badanego zespołu zgodnie z procedurą stanowiska.

Przykład założony: pełne pokrycie kontroli taśmy

Dla opisanej wcześniej taśmy z 20 niezależnymi żyłami trzeba potwierdzić 20 wymaganych połączeń A–B. Liczba różnych par obwodów, które powinny pozostać odizolowane, wynosi N = n × (n − 1) / 2, czyli N = 20 × 19 / 2 = 190. Każdą parę liczymy raz, ponieważ sprawdzenie rozdzielenia obwodu A od B dotyczy tej samej pary co rozdzielenie B od A. Kontrola tylko sąsiadujących żył nie obejmuje wszystkich tych relacji.

Tester może sprawdzać każdą parę osobno albo kolejno badać jedną żyłę względem pozostałych zwartych ze sobą, jeżeli zatwierdzona procedura dopuszcza taki układ. W drugim wariancie prądy upływu się sumują, więc kryterium nie musi odpowiadać pomiarowi pojedynczej pary. Liczba 190 opisuje relacje wymagające pokrycia, a nie obowiązkową liczbę przełączeń testera.

Dla izolacji obowiązuje zależność R_iz = U_test / I_upływu. Przykład założony wyłącznie do obliczenia progu: jeżeli zatwierdzona specyfikacja danego zespołu przewiduje badanie pojedynczej pary przy 100 V napięcia stałego i minimum 100 MΩ, graniczny prąd upływu wynosi 1 µA. Nie jest to zalecana nastawa dla dowolnej taśmy. Czas do odczytu, warunki otoczenia i wpływ przyrządu muszą być określone osobno; odczyt podczas ładowania pojemności nie jest miarodajnym odczytem ustalonym.

Protokół powinien identyfikować sztukę, wersję listy połączeń, stanowisko, zastosowane parametry i wynik każdego wymaganego badania. Program testera warto sprawdzić przy użyciu kontrolowanych przerw, zwarć i zamian połączeń w przyrządzie wzorcowym. Badanie elektryczne nie zastępuje oceny mechanicznej ani potwierdzenia trwałości zakończenia.

Typowe błędy i ich skutki

• Dobór po liczbie styków: pasująca obudowa nie gwarantuje zgodności rastra, przewodnika i izolacji ze stykiem IDC.
• Utożsamienie paska z masą: prowadzi do błędnego podłączenia mimo poprawnego wyglądu wiązki. Rozstrzyga lista połączeń.
• Docisk bez podparcia: sprzyja przekoszeniu pokrywy, uszkodzeniu obudowy i nierównemu osadzeniu żył.
• Zgięcie przy wyjściu ze złącza: obciąża miejsce połączenia. Trasę należy ustalić razem z odciążeniem.
• Odbiór na podstawie sygnału brzęczyka: nie daje ustalonego kryterium małej rezystancji i nie sprawdza izolacji przy wymaganym napięciu.
• Badanie tylko wybranych par: może pominąć zwarcie między odległymi żyłami albo zamianę styków wewnątrz taśmy.

Co przekazać do wykonania wiązki

Dokumentacja powinna zawierać numery katalogowe kabla, złączy i odciążeń, długość z tolerancją oraz wskazaniem punktów pomiarowych, widoki obu końców, oznaczenie pierwszej żyły i pełną listę połączeń. Dodaj trasę prowadzenia, wymagania środowiskowe, obciążenia elektryczne oraz plan kontroli z kryteriami odbioru. Różnicę między gotowym zespołem a układem przewodów wyjaśnia artykuł zespół kabli a wiązka przewodów.

Tak przygotowany opis pozwala uzgodnić zakres usługi montażu wiązek z OurPCB bez opierania się na samym zdjęciu. Niewskazane parametry wymagają ustalenia przed wykonaniem: zwłaszcza orientacja złączy, zgodność kabla ze stykiem IDC i nastawy badań. Obliczenia w tym artykule są przykładami założonymi, a nie wynikami kontroli produktu.

Najczęstsze pytania

Czy kabel o rastrze 1,27 mm pasuje do złącza 2,54 mm?

Może pasować, jeśli złącze ma odpowiednio rozmieszczone zakończenia IDC i producent przewidział taki kabel. Rozstaw styków po stronie współpracującego złącza nie musi być równy rozstawowi żył. Potwierdzenie musi wynikać z rysunku konkretnej części.

Czy czerwony pasek zawsze wskazuje styk pierwszy?

Zwykle pomaga rozpoznać pierwszą żyłę, ale przypisanie jej do styku musi wynikać z rysunku wiązki. Sprawdź oba końce i kierunek patrzenia. Sam pasek nie potwierdza, że złącza zostały prawidłowo zorientowane.

Czy złącze IDC można zacisnąć w imadle?

Zwykłe szczęki imadła nie zastępują przyrządu zapewniającego właściwe podparcie, równoległy docisk i kontrolę położenia końcowego. Stosuj narzędzie lub równoważne oprzyrządowanie dopuszczone w instrukcji montażu danej rodziny złączy.

Czy multimetr wystarczy do odbioru gotowej taśmy?

Może pomóc w sprawdzeniu przypisania styków, ale zwykły pomiar ciągłości nie zastępuje pełnego programu kontroli ani pomiaru rezystancji izolacji przy określonym napięciu. Zakres i dokładność przyrządu muszą odpowiadać zapisanym kryteriom odbioru.

Czy taśmę można stosować w ruchomym zawiasie?

Tylko gdy kabel i sposób jego prowadzenia są dopuszczone do takiej pracy. Elastyczność przy montażu nie oznacza odporności na wielokrotne zginanie. Trzeba sprawdzić wymagany promień, zakres ruchu, mocowanie i trwałość w warunkach danego urządzenia.
