Przed zamówieniem rozróżnij PCB z gotowymi układami scalonymi, płytkę do ich testowania oraz podłoże IC wewnątrz obudowy. Każdy z tych wyrobów wymaga innej dokumentacji i kwalifikacji wykonawcy. Dawne określenie „półprzewodnikowy PCB” nie oznacza osobnej kategorii materiału: typowa płytka zawiera miedziane połączenia i izolujący laminat, a nie strukturę krzemową.
Spis treści
- Schemat wyboru: PCB urządzenia, ATE, burn-in czy podłoże IC?
- Rodzaje PCB do testowania półprzewodników
- Materiały PCB i podłoży IC
- Połączenia BGA, przelotki i integralność sygnałów
- Parametry produkcyjne PCB do uzgodnienia
- Przykład obliczeniowy: ścieżka między polami BGA
- Produkcja i montaż: przykład zapytania ofertowego
- Kontrola PCB a test układu półprzewodnikowego
- Najczęstsze pytania
Co zamówić: PCB urządzenia, ATE, burn-in czy podłoże IC?
Schemat wyboru — zacznij od funkcji wyrobu:
- Połączenie gotowych komponentów → PCB urządzenia. Przy zamawianiu zespołu PCBA dołącz także wykaz części i dane montażowe.
- Połączenie testera z badanym układem → płytka ATE/load board. Potrzebne są mapa kanałów testera, dokumentacja gniazda i kryteria odbioru toru pomiarowego.
- Próby układów w zadanej temperaturze i przy zasilaniu → płytka burn-in. Podaj temperaturę, czas, obciążenie elektryczne oraz ograniczenia gniazd i laminatu.
- Połączenie struktury półprzewodnikowej z wyprowadzeniami obudowy → podłoże IC. Wymaga wykonawcy podłoży do obudowywania układów oraz dokumentacji struktury i obudowy.
Zdolność do produkcji PCB lub montażu BGA nie potwierdza możliwości wykonania podłoża IC. Ustal ten zakres osobno; nie zamawiaj go według specyfikacji zwykłej płytki urządzenia.

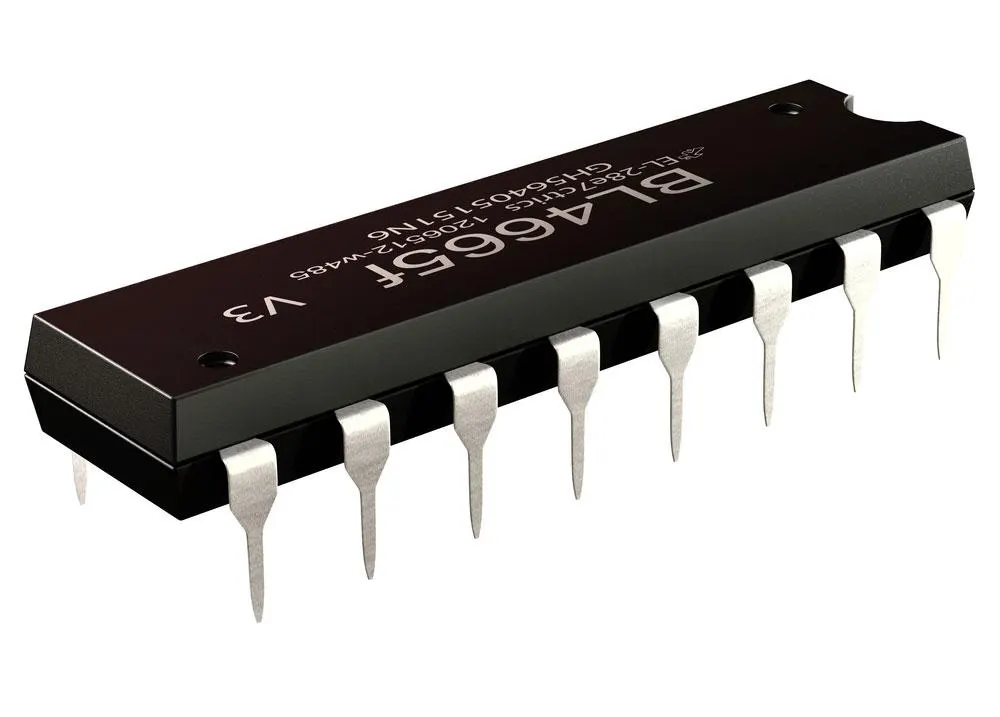

Układ scalony zamontowany na płytce drukowanej. Obudowa układu i PCB są osobnymi częściami zespołu.
Rodzaje PCB do testowania półprzewodników
Płytka ewaluacyjna IC i adapter gniazda
Płytka ewaluacyjna pozwala uruchomić układ w określonej aplikacji, sprawdzić interfejsy i ocenić jego zachowanie. Adapter dopasowuje obudowę lub układ wyprowadzeń do stanowiska. W obu przypadkach ważne są zgodność numeracji styków, dostęp do punktów pomiarowych i parametry zasilania. Działający prototyp nie jest jeszcze dowodem spełnienia pełnej specyfikacji układu.
Płytka interfejsowa ATE: połączenie testera z DUT
W automatycznym systemie testowym ATE płytka interfejsowa, określana także jako DIB lub load board, doprowadza zasoby testera do badanego elementu DUT. Może zawierać gniazdo, przekaźniki, obwody dopasowujące i lokalne zasilanie. Projekt obejmuje nie tylko liczbę kanałów, lecz również opóźnienia, przesłuchy, prądy upływu oraz rezystancję styków.
Przy pomiarach małych rezystancji lub dokładnego napięcia przewidź osobne połączenia prądowe i pomiarowe, jeśli obsługuje je tester. Pomiar przy złączu płytki nie uwzględnia spadku napięcia na gnieździe DUT.
Przed wyceną wskaż dokładny model gniazda. Jego rysunek musi określać położenie styku 1, otworów mocujących i bazujących względem wspólnej bazy oraz miejsce na docisk i podparcie PCB. Podaj przewidywaną liczbę włożeń DUT; z dostawcą gniazda uzgodnij dopuszczalną rezystancję styku, czyszczenie i kryterium wymiany. Trwałość styków gniazda i powłoki pól PCB oceniaj osobno.
Płytka do prób burn-in i PCB karty sond
Płytka do prób burn-in utrzymuje układy w zadanych warunkach elektrycznych i cieplnych przez czas określony procedurą. Trzeba sprawdzić dopuszczalną temperaturę pracy laminatu, gniazd i wszystkich części, rozdział prądu oraz chłodzenie. Nie istnieje jeden profil temperatury i czasu właściwy dla wszystkich półprzewodników.
Karta sond, używana do badania struktur na waflu przed ich rozdzieleniem, jest bardziej złożonym zespołem. PCB może stanowić jej część interfejsową, ale kompletna karta obejmuje także sondy i odpowiednie połączenia pośrednie. Wykonanie samej płytki nie oznacza dostarczenia gotowej, skalibrowanej karty sond.
Materiały PCB i podłoży IC: FR-4, BT, ABF i poliimid
- FR-4: laminat epoksydowo-szklany stosowany w wielu sztywnych PCB. Nie oznacza jednego materiału o stałych właściwościach; potrzebna jest konkretna karta materiałowa.
- BT: system żywiczny stosowany między innymi w organicznych podłożach obudów IC. Parametry zależą od konkretnego laminatu i jego wzmocnienia.
- ABF: folia izolacyjna używana do tworzenia warstw narostowych w zaawansowanych podłożach IC. Nie jest gotową płytką ani prostym zamiennikiem arkusza FR-4.

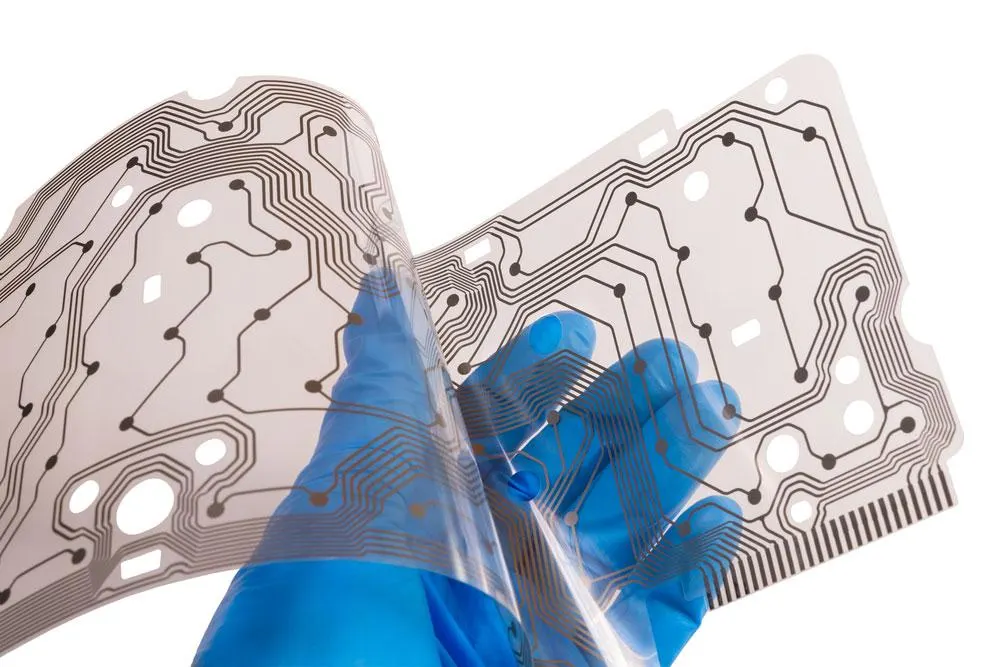

- Poliimid: stosowany w obwodach elastycznych oraz w wybranych sztywnych laminatach. Właściwości konkretnego materiału, w tym pochłanianie wilgoci, trzeba uwzględnić w procesie.
- Laminaty o małych stratach i podłoża ceramiczne: dobierane odpowiednio do wymagań sygnałowych lub cieplnych. Ceramika modułu mocy nie jest tym samym wyrobem co organiczne podłoże procesora.
Dla szybkich sygnałów sprawdź przenikalność względną Dk i współczynnik strat Df przy właściwej częstotliwości oraz metodzie badania. O potrzebie materiału o małych stratach decyduje cały tor: długość połączenia, widmo sygnału i dopuszczalne zniekształcenia.
W ocenie cieplnej uwzględnij temperaturę zeszklenia Tg, rozszerzalność cieplną CTE, odporność na lutowanie i dopuszczalną pracę ciągłą. Tg nie jest maksymalną temperaturą pracy. W płytce pod gniazdo testowe znaczenie mają również płaskość, sztywność i ugięcie pod naciskiem styków.
Połączenia BGA na PCB: przelotki, impedancja i zasilanie
Wyprowadzenie ścieżek spod BGA i zastosowanie HDI
Projekt zacznij od rysunku obudowy, zalecanego układu pól i mapy wyprowadzeń producenta układu. Nota Texas Instruments AN-1126 „BGA (Ball Grid Array)”, SNOA021C, opisuje dobór pól i prowadzenie ścieżek między nimi; nie zastępuje dokumentacji wybranej obudowy. Sprawdź, które połączenia można wyprowadzić na warstwie zewnętrznej, a które wymagają przejścia do warstw wewnętrznych. Liczba warstw zależy od liczby i rozmieszczenia sygnałów, dostępnych kanałów prowadzenia oraz potrzeb zasilania i masy; sam raster kulek nie wystarcza do jej ustalenia.
Konwencjonalna przelotka obok pola zajmuje miejsce na otwór, pierścień miedzi i odstępy. Gdy brakuje przestrzeni, rozwiązaniem może być PCB HDI z mikroprzelotkami. Przelotka w polu lutowniczym, czyli via-in-pad, wymaga uzgodnionej konstrukcji. Otwór pozostawiony pod kulką BGA może odciągać lutowie; dla takiego połączenia określa się sposób wypełnienia, zakrycia miedzią i uzyskania płaskiej powierzchni. Samo przykrycie maską nie jest równoważne temu procesowi.
Dla przelotek podaj warstwy początkową i końcową, średnice otworów oraz pól, a także sposób łączenia mikroprzelotek między kolejnymi warstwami. Ułożenie ich jedna nad drugą wymaga osobnej oceny procesu i niezawodności. Przy otworach wierconych mechanicznie rozróżniaj średnicę wiercenia i otworu gotowego; znaczenie tolerancji wyjaśnia artykuł o pierścieniu miedzi wokół otworu PCB.
Integralność sygnałów i zasilania układów IC
Prowadź szybkie sygnały nad ciągłą płaszczyzną odniesienia. Przy zmianie warstwy zapewnij właściwą drogę powrotną, a w parze różnicowej kontroluj geometrię obu przewodników. Równa długość ścieżek nie usuwa nieciągłości wynikających z przelotek, gniazda czy złącza. Znaczenie ma czas narastania sygnału, nie tylko częstotliwość zegara.
Impedancję docelową i jej tolerancję określa specyfikacja interfejsu. Wartości takie jak 50 Ω dla linii pojedynczej lub 100 Ω dla pary różnicowej są przykładami celów projektowych, a nie wymaganiem dla każdej PCB. Producent potrzebuje geometrii ścieżek, grubości dielektryków, miedzi i danych materiału, aby uzgodnić układ warstw oraz kontrolę impedancji.
Kondensatory odsprzęgające umieszczaj tak, aby ograniczyć pętlę między zasilaniem a masą układu. Dla torów dużego prądu oceń spadek napięcia, nagrzewanie miedzi i połączeń oraz odprowadzanie ciepła z obudowy. Nie wolno wyznaczać obciążalności ścieżki tylko z jej szerokości; potrzebne są również grubość miedzi i warunki cieplne. W płytkach pomiarowych uwzględnij też czystość powierzchni i upływność izolacji.
Parametry produkcyjne PCB: co uzgodnić?
Poniższa tabela jest listą wymagań do dokumentacji, a nie deklaracją możliwości fabryki. Wymiary podawaj w mm lub µm, z jednoznaczną tolerancją i informacją, czy dotyczą projektu, czy gotowego wyrobu. Minima technologiczne trzeba potwierdzić dla wybranego materiału, grubości miedzi i konstrukcji.
| Parametr | Zapis w dokumentacji | Dlaczego jest istotny? |
|---|---|---|
| Ścieżki i odstępy | Najmniejsza szerokość ścieżki oraz odstęp miedź–miedź, osobno dla wymagających warstw. | Określają możliwość wyprowadzenia sygnałów spod obudowy i zapas na trawienie. |
| Układ warstw i miedź | Kolejność warstw, materiały, grubości dielektryków po prasowaniu oraz miedzi gotowej. | Wpływają na impedancję, rezystancję, sztywność i odprowadzanie ciepła. |
| Otwory i mikroprzelotki | Średnice, tolerancje, głębokość, warstwy łączone, pola, metalizacja i wypełnienie. | Proporcja głębokości do średnicy wpływa na wykonalność metalizacji; mikroprzelotki wymagają własnych reguł. |
| Maska lutownicza | Otwory nad polami, dopuszczalne przesunięcie i szerokość mostków maski. | Przy drobnym rastrze trzeba uzgodnić pola definiowane miedzią lub maską zgodnie z zaleceniami dla obudowy. |
| Impedancja | Sieci, wartości docelowe w Ω, tolerancje, warstwy odniesienia i wymagania dla kuponów pomiarowych. | Test ciągłości nie sprawdza impedancji ani dopasowania całego toru testowego. |
| Wykończenie powierzchni | Rodzaj powłoki na polach lutowanych i stykach, jej zakres oraz wymagane grubości. | ENIG może służyć polom lutowanym, ale nie zastępuje automatycznie powłoki odpornej na wielokrotne ścieranie styków. |
| Mechanika | Grubość i tolerancja PCB, obrys, otwory bazujące, płaskość, podparcie i obszary wolne od elementów. | Warunkują osadzenie w testerze, docisk gniazda i dostęp aparatury. |
| Warunki pracy i odbiór | Temperatury, prądy, napięcia, profil narażeń oraz uzgodnione normy, wydania i klasa wyrobu. | Łączą wymagania użytkowe z materiałem, procesem i planem badań. |
Przykład obliczeniowy (założenia): czy ścieżka zmieści się między polami BGA?
Rozpatrzmy prostą ścieżkę przechodzącą środkiem kanału między dwoma jednakowymi, okrągłymi polami miedzianymi. Przyjmujemy raster ich środków p = 0,80 mm, średnicę pola D = 0,40 mm, szerokość ścieżki w = 0,10 mm i wymagany odstęp od każdego pola s = 0,10 mm. To założenia geometryczne, nie pomiary, zalecenie dla konkretnej obudowy ani potwierdzenie możliwości produkcyjnych OurPCB.
Wolna przestrzeń między krawędziami pól wynosi g = p − D. Dla jednej ścieżki potrzeba b = w + 2s. Warunek zmieszczenia to p − D ≥ w + 2s, a zapas geometryczny wynosi m = p − D − w − 2s.
- Wolna przestrzeń: g = 0,80 − 0,40 = 0,40 mm.
- Wymagany kanał: b = 0,10 + 2 × 0,10 = 0,30 mm.
- Zapas: m = 0,40 − 0,30 = 0,10 mm.
Dla wyśrodkowanej ścieżki odstęp od każdego pola wyniesie (0,40 − 0,10) / 2 = 0,15 mm. Jest więc większy od założonego minimum 0,10 mm o 0,05 mm z każdej strony. Nie jest to jednak automatycznie dopuszczalna tolerancja procesu.
Drugi wariant zakłada p = 0,50 mm i D = 0,30 mm, przy niezmienionych w oraz s. Wtedy g = 0,50 − 0,30 = 0,20 mm, a m = 0,20 − 0,30 = −0,10 mm. Ścieżka nie spełnia założonych odstępów. Trzeba rozważyć inne wyprowadzenie, warstwę, przelotkę lub proces o drobniejszych regułach. Nie zmniejszaj pola lutowniczego wyłącznie po to, aby przeprowadzić ścieżkę, bez sprawdzenia wymagań montażowych układu.
Rachunek dotyczy jednego kanału miedzi. Nie obejmuje tolerancji odwzorowania, maski lutowniczej, pól przelotek ani wyprowadzenia całej matrycy BGA. W ocenie granicznej należy użyć najmniejszej odległości środków oraz największych szerokości ścieżki i pól dopuszczonych po produkcji.

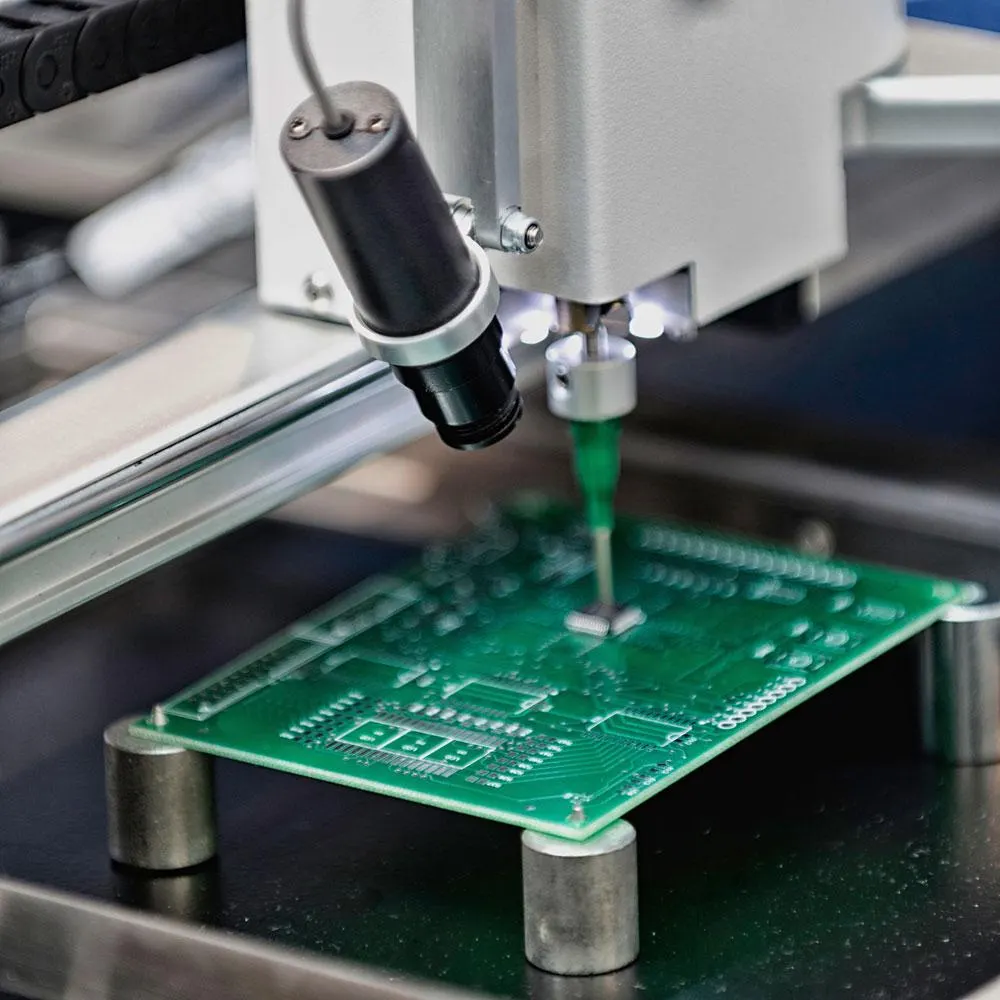

Produkcja i montaż: przykład zapytania ofertowego
Do wyceny produkcji PCB dołącz pliki Gerber, wiercenia, rysunek wykonawczy i wymagania z tabeli. Dla montażu PCB z gniazdem testowym dodaj BOM, CPL, rysunek montażowy i wskaż, kto dostarcza gniazdo.
Przykład (założenia): płytka ATE z wymiennym gniazdem DUT
Założenia do zapytania obejmują gotowy projekt sześciowarstwowy i nominalne wymiary, nie wyniki badań ani deklarację możliwości OurPCB. DUT jest wkładany do gniazda, a nie lutowany do PCB; powyższy rachunek BGA nie zastępuje rysunku przyłączeń gniazda.
- Zakres: 10 płytek interfejsowych ATE z montażem według BOM i CPL; gniazda dostarcza zamawiający. Wszystkie dokumenty przypisane do zatwierdzonego wydania A.
- Konstrukcja: 6 warstw, grubość gotowa 1,60 ± 0,16 mm, FR-4 o uzgodnionym oznaczeniu, ENIG na polach lutowanych; układ warstw i miedź według załącznika.
- Interfejs: model gniazda i złącza testera wskazane w BOM, mapa kanałów tester–DUT oraz rysunek mocowania z tolerancjami otworów, podparciem i przestrzenią na wymianę gniazda. W ofercie potwierdzić zgodność mechaniczną z tym zestawem.
- Odbiór: test ciągłości i izolacji PCB oraz kontrola montażu. Weryfikację mapy kanałów i rezystancji toru z gniazdem wycenić osobno według załączonej procedury z granicami akceptacji.
Program testera i kwalifikacja półprzewodnika pozostają poza tym zamówieniem. Przed akceptacją oferty wymagaj listy odstępstw od dokumentacji.
Kontrola PCB a test układu półprzewodnikowego
Rozdziel trzy zadania: odbiór nieobsadzonej płytki, sprawdzenie montażu oraz potwierdzenie działania stanowiska i badanego układu. Każde potrzebuje własnych kryteriów.
- Nieobsadzona PCB: kontrola wymiarów, ciągłości i izolacji sieci, a według zamówienia także przekrojów metalizacji i impedancji na kuponach. Dla sztywnych PCB wymagania opisuje IPC-6012, a ocenę cech wykonania wspiera IPC-A-600.
- Montaż PCBA: oględziny i AOI sprawdzają cechy dostępne optycznie; kontrola rentgenowska pomaga ocenić ukryte połączenia BGA. IPC J-STD-001 dotyczy wymagań dla zespołów lutowanych, a IPC-A-610 kryteriów odbioru ich wykonania. Wydania, klasę i zakres badań uzgadnia się w zamówieniu.
- Funkcja i tor pomiarowy: sprawdzenie mapy kanałów, napięcia przy DUT, przełączania, kontaktu gniazda i działania w zadanych warunkach. Dokładne pomiary mogą wymagać kalibracji oraz uwzględnienia wpływu samej płytki, gniazda i przewodów.
Pomiar impedancji na kuponie nie potwierdza parametrów całego połączenia od testera do DUT. Podobnie test ICT zmontowanej płytki nie jest pełnym testem parametrów półprzewodnika. Zasady doboru dokumentów omawia poradnik o normach IPC, a możliwości kontroli obwodów — opis testu ICT.
Raport powinien identyfikować płytkę lub partię, rewizję dokumentacji, procedurę, warunki, granice akceptacji i wyniki. Dla płytki testowej warto zapisać także identyfikację gniazda oraz konfigurację stanowiska. Po wymianie gniazda lub zmianie połączeń należy określić zakres ponownej weryfikacji toru.
Najczęstsze pytania o PCB do układów scalonych
Czy PCB z układem scalonym jest wykonana z krzemu?
Nie. Typowa PCB ma izolujący laminat i miedziane połączenia. Krzemowa struktura układu nie określa rodzaju laminatu.
Czy podłoże IC można zamówić jak zwykłą płytkę PCB?
Nie należy zakładać takiej zamienności. Podłoże wymaga dokumentacji połączeń ze strukturą i obudową, odpowiednich materiałów, geometrii oraz kontroli płaskości. Wykonalność i zakres obudowywania układu trzeba potwierdzić z wykonawcą tej technologii.
Czy każdy układ BGA wymaga PCB HDI?
Nie. Decydują raster, pola, mapa wyprowadzeń, dostępna przestrzeń i reguły producenta. Część układów można połączyć przy użyciu przelotek konwencjonalnych. Dla innych potrzebne są mikroprzelotki lub via-in-pad; oceniaj cały układ połączeń, a nie tylko odległość między dwiema kulkami.
Czy FR-4 nadaje się na płytkę do testowania półprzewodników?
Może być odpowiedni, jeśli konkretny laminat spełnia wymagania cieplne, elektryczne i mechaniczne stanowiska. Długie tory szybkich sygnałów, małe prądy pomiarowe lub długotrwałe narażenie cieplne wymagają osobnej oceny. Sama wysoka Tg nie rozstrzyga przydatności.
Czy test elektryczny PCB potwierdza sprawność układu scalonego?
Nie. Test nieobsadzonej płytki sprawdza połączenia i izolację. Parametry układu wymagają osobnego badania na stanowisku, z określonym zasilaniem, sygnałami i procedurą.
