Płytka drukowana w 3D powstaje przez nanoszenie przewodnika, a czasem także izolacji. Warto ją rozważyć dla elektrod, czujników i nietypowych podłoży. Jeśli prototyp ma potwierdzić obciążalność, impedancję lub montaż przed produkcją seryjną, zamów płytkę w docelowej technologii. O wyborze decydują parametry gotowych ścieżek, połączenia warstw i zgodność z lutowaniem.
Spis treści
- Czym jest płytka drukowana w 3D i jak ją wykonać?
- Rezystancja ścieżek drukowanych
- Przykład obliczeniowy: wydruk a miedź
- Materiały podłoża i parametry dielektryka
- Przelotki i połączenia między warstwami
- Przygotowanie druku i montaż elementów
- Druk 3D a trawienie PCB
- Najczęstsze pytania o PCB drukowane w 3D
Czym jest płytka drukowana w 3D i jak ją wykonać?
Nadruk płaski: V-One nanosi ścieżki na gotowy laminat; kolejne nadruki przewodnika nie tworzą izolacji między warstwami. Druk wielowarstwowy: DragonFly IV+ współdrukuje srebrny przewodnik AgCite i dielektryk INSU 200, budując kolejne warstwy obwodu wraz z izolacją (Nano Dimension, „AME Materials for DragonFly IV+”, DOC80013944, rew. 00, sierpień 2025). Przed zamówieniem uzgodnij przekrój warstw i sposób wykonania pionowych połączeń; sama możliwość nadruku na obu stronach laminatu nie wystarcza.
Druk PCB farbą lub atramentem przewodzącym
Dyspenser nanosi pastę, a druk atramentowy osadza krople. Farba wymaga suszenia, utwardzania lub spiekania; podłoże musi wytrzymać ten proces. Według dokumentacji Voltera V-One obsługuje cztery odrębne operacje: nanoszenie ścieżek, wiercenie dodatkowym modułem, dozowanie pasty lutowniczej i lutowanie rozpływowe na stole grzejnym. Wiercenie nie metalizuje otworów, a dozowanie pasty nie obejmuje układania elementów.
Przykład (założenia): obwód na FR-4, drukarka V-One i srebrna farba Conductor 4. Karta produktu Voltera „Conductor 4 Silver Nanoparticle Ink” wskazuje zgodność z FR-4 oraz utwardzanie przez 10 minut w 175 °C. Do lutowania ręcznego zaleca stop cyna–bizmut–srebro z topnikiem przy 180 °C, a do rozpływowego — profil pasty cynowo-bizmutowej w oprogramowaniu V-One. To dane producenta sprawdzone 31.10.2026, nie nasze pomiary. Przed zakupem potwierdź zgodność elementów z tym montażem; parametrów tych nie przenoś na inne farby ani wydruk z PLA.
Filament przewodzący i kanały w podłożu PCB
Filament z przewodzącym wypełniaczem może wystarczyć do elektrody dotykowej, lecz niekoniecznie do zasilania układu. Rezystancja zależy także od kierunku druku i styku warstw. Alternatywą jest podłoże z kanałami na drut miedziany lub pastę przewodzącą. Takie rozwiązanie hybrydowe wymaga osobnego mocowania przewodników i wykonania styków z elementami.
Rezystancja ścieżek na płytce drukowanej w 3D
Dla jednorodnej ścieżki o stałym, prostokątnym przekroju rezystancję prądu stałego opisuje R = ρ × L / (w × t). Symbol ρ oznacza rezystywność gotowego materiału, L — długość, w — szerokość, a t — grubość po utwardzeniu. Przy ρ w Ω·mm²/m użyj długości L w metrach oraz w i t w milimetrach. Grubość mokrego nadruku nie musi odpowiadać grubości gotowego przewodnika.
Nie podstawiaj rezystywności litego srebra zamiast danych farby: spoiwo, porowatość i utwardzanie zmieniają przewodzenie. Uwzględnij zwężenia ścieżek, styki, przelotki i przewód powrotny.
Jeżeli producent podaje rezystancję warstwową R□ w Ω/□, dla jednorodnego prostokątnego paska można użyć R = R□ × L/w, z L i w w tych samych jednostkach. Wartość R□ musi dotyczyć właściwej grubości i warunków utwardzenia. Nie jest wymienna z rezystywnością objętościową wyrażoną w Ω·m.
Spadek napięcia wynosi ΔU = I × R, a moc strat P = I² × R. Sama moc strat nie określa temperatury ścieżki: potrzebne są jeszcze warunki odprowadzania ciepła. IPC-2152 dotyczy wyznaczania obciążalności przewodników na płytkach, w szczególności miedzianych; nie przenoś bez weryfikacji wyników dla miedzi na kompozyt drukowany. Rachunek rezystancji stałoprądowej nie zastępuje też oceny impedancji i strat przy wysokiej częstotliwości.
Przykład (założenia): ścieżka drukowana a miedziana
Porównajmy dwa przewodniki o identycznej geometrii. Przyjmujemy L = 100 mm = 0,10 m, w = 0,50 mm, t = 35 µm = 0,035 mm oraz prąd I = 0,20 A. Dla miedzi w temperaturze 20 °C przyjmujemy orientacyjną wartość modelową ρ = 0,0175 Ω·mm²/m. Dla hipotetycznego materiału drukowanego zakładamy ρ = 0,175 Ω·mm²/m. Druga wartość jest wyłącznie założeniem do porównania, nie wynikiem pomiaru ani parametrem Conductor 4 czy innej konkretnej farby lub filamentu.
Pole przekroju: A = w × t = 0,50 × 0,035 = 0,0175 mm². Rezystancja miedzi: R = 0,0175 × 0,10 / 0,0175 = 0,10 Ω. Rezystancja założonego wydruku: R = 0,175 × 0,10 / 0,0175 = 1,00 Ω.
| Wynik dla jednej ścieżki | Miedź w przyjętym modelu | Hipotetyczny materiał drukowany |
|---|---|---|
| Rezystancja R | 0,10 Ω | 1,00 Ω |
| Spadek napięcia ΔU = I × R | 0,20 × 0,10 = 0,020 V | 0,20 × 1,00 = 0,200 V |
| Moc strat P = I² × R | 0,20² × 0,10 = 0,004 W | 0,20² × 1,00 = 0,040 W |
W tym modelu wydruk wymaga dziesięciokrotnie większego przekroju, aby zrównać rezystancję z miedzią. Identyczna ścieżka powrotna podwoi spadek napięcia. Porównaj sumę z budżetem napięcia zasilanego układu; obliczenie pomija styki, przelotki i nagrzewanie, więc nie wyznacza dopuszczalnego prądu.
Materiały podłoża PCB 3D: przenikalność, straty i izolacja
Przed wyborem procesu poproś wykonawcę o dane gotowej izolacji:
- Dk i Df przy częstotliwości pracy: potrzebne do oceny impedancji i strat. Nie zastępuj parametrów wydruku danymi FR-4. Geometrię ścieżek i płaszczyzn odniesienia omawia poradnik projektowania PCB RF.
- Wytrzymałość dielektryczna i rezystancja izolacji: do doboru grubości izolacji i odstępów dla napięcia oraz środowiska pracy. Dk nie określa napięcia przebicia.
- Odporność na profil lutowania i temperaturę pracy: Tg nie jest dopuszczalną temperaturą montażu. Potwierdź także stabilność wymiarów i przyczepność ścieżek po nagrzewaniu.
Przelotki i połączenia między warstwami PCB drukowanej w 3D
W przemysłowej PCB warstwy często łączy miedź na ściance otworu. Przy nadruku otwór pozostaje nieprzewodzący, dopóki nie dodasz nitu, drutu lub wypełnienia przewodzącego.
Przykład (założenia): dwustronny nadruk na FR-4 połączony nitem miedzianym. Poniższy przekrój jest schematem połączenia, bez skali i bez wyników badań.
kołnierz nitu
↓
góra ━━━━━[═════] ← styk A
FR-4 ▒▒▒▒▒▒║ ║▒▒▒▒▒▒
dół ━━━━━[═════] ← styk B
↑
kołnierz nitu
Prąd płynie przez styk A, ściankę nitu i styk B. Dobierz otwór do nitu oraz pole do jego kołnierza; samo zaciśnięcie nie dowodzi małej rezystancji obu styków. Kontroluj całe połączenie, nie tylko ciągłość ścieżki. Nit łączy tutaj dwie powierzchnie, nie zapewnia kontaktu z warstwami wewnętrznymi.
Drut wymaga połączenia z oboma polami, a pasta — ciągłego wypełnienia i utwardzenia. Przy druku wielowarstwowym sprawdź nakładanie się pionowych przewodników oraz izolację od sąsiednich sieci. Pole wokół otworu nie zastępuje przewodnika; zasady jego geometrii opisuje poradnik o pierścieniu miedzi wokół otworu PCB.
Przed montażem sprawdź ciągłość sieci i izolację między nimi. Dla małych rezystancji stosuj pomiar czteroprzewodowy; sygnał dźwiękowy miernika nie potwierdza jakości styku. Wymagania dotyczące kontroli po zmianach temperatury lub zginaniu uzgodnij z wykonawcą.
Przygotowanie druku PCB 3D i montaż elementów
- Dobierz proces do obwodu. Określ prądy, napięcia, częstotliwości, warunki pracy i sposób montażu. Na tej podstawie wybierz parę przewodnik–dielektryk.
- Ustal reguły wykonania. Sprawdź minimalne szerokości i odstępy po utwardzeniu, tolerancję grubości, pola elementów oraz połączenia warstw. Dokładność pozycjonowania głowicy nie jest tym samym co minimalna szerokość ścieżki.
- Przygotuj dane. Dla płaskich warstw urządzenie może przyjmować pliki Gerber. Konstrukcja przestrzenna wymaga również geometrii podłoża i przypisania materiałów; sam model STL nie opisuje sieci elektrycznych.
- Wykonaj próbkę kontrolną. Powinna umożliwiać ocenę przekroju ścieżek, rezystancji, przyczepności i izolacji dla wybranego procesu. Dopiero potwierdzone reguły przenieś na właściwą płytkę.
- Wydrukuj, przetwórz i skontroluj obwód. Zachowaj zalecaną kolejność suszenia, utwardzania i łączenia warstw. Sprawdź połączenia przed obsadzeniem elementów.
Lutowanie i klejenie elementów na PCB 3D
Nie każda ścieżka przewodząca jest lutowalna. W przypadku odpowiednich farb stosuje się wskazany przez producenta stop, topnik i profil cieplny; inne materiały wymagają kleju przewodzącego, styków mechanicznych lub metalowych wkładek. Przewodność filamentu nie jest dowodem jego zgodności z lutowaniem.
Nadmierne nagrzewanie może uszkodzić podłoże, osłabić przyczepność pola albo rozpuścić srebro z nadruku w stopie lutowniczym. Ciężkie elementy i złącza poddawane naciskowi wymagają mocowania mechanicznego. Po montażu sprawdź także działanie układu pod obciążeniem. Zlecając montaż PCB, podaj rodzaj nadruku, podłoże i dopuszczalny profil cieplny oraz dołącz BOM i plik położeń elementów. Potwierdź akceptację tej technologii przed zamówieniem.
Druk 3D a trawienie PCB: zalety i ograniczenia
Druk dodaje przewodnik, a trawienie PCB usuwa zbędną miedź. Dla kupującego ważniejsze jest jednak to, co prototyp ma potwierdzić.
| Potrzeba | Kierunek wyboru | Co potwierdzić przed zamówieniem |
|---|---|---|
| Elektroda, czujnik, obwód na nietypowym podłożu | Rozważ druk przewodnika. | Zgodność farby z podłożem, rezystancję, przyczepność i sposób mocowania elementów. |
| Duży prąd, gęsty montaż lub kontrolowana impedancja | W pierwszej kolejności wyceń przemysłową PCB. | Grubość miedzi, układ warstw, tolerancje i reguły montażu. |
| Weryfikacja konstrukcji przed serią | Zamów prototyp w docelowej technologii. | Te same materiały, połączenia warstw i proces montażu co w planowanej serii. |
Do wyceny prototypów PCB przekaż Gerbery, wiercenia, układ warstw, ilość i wymagania elektryczne. Porównuj koszt oraz termin gotowej płytki z kontrolą i montażem, nie sam czas nanoszenia ścieżek.
Najczęstsze pytania o płytkę drukowaną w 3D

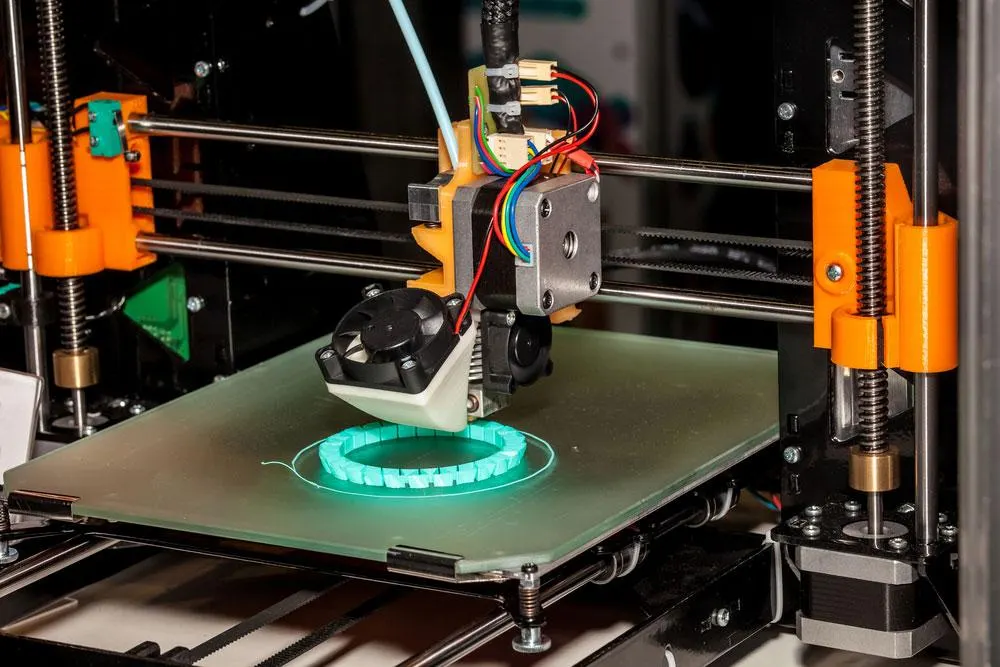

Czy zwykłą drukarką 3D można zrobić działającą PCB?
Można wydrukować podłoże z kanałami na przewodniki. Zwykła drukarka do tworzyw nie zastąpi urządzenia nanoszącego farbę przewodzącą. Dla filamentu przewodzącego sprawdź zgodność drukarki i rezystancję gotowego obwodu.
Jaki prąd wytrzyma ścieżka PCB wydrukowana w 3D?
Nie istnieje wspólny limit dla wszystkich wydruków. Potrzebne są rezystywność po przetworzeniu, długość, przekrój, dopuszczalny spadek napięcia i warunki chłodzenia. Obliczenie R oraz I² × R jest punktem wyjścia; dopuszczalny prąd wymaga również oceny temperatury i trwałości połączeń.
Czy elementy można lutować bezpośrednio do drukowanej PCB?
Tylko gdy materiał pól i podłoża jest zgodny z określonym procesem lutowania. Trzeba sprawdzić zalecany stop, topnik i przebieg nagrzewania. Dla pozostałych materiałów rozważa się klej przewodzący lub połączenia z metalowymi wkładkami.
Czy druk 3D pozwala wykonać wielowarstwową PCB?
Tak, jeśli proces buduje również dielektryk i połączenia pionowe. W zapytaniu określ liczbę warstw przewodzących i wymagane połączenia między nimi; dwa nadruki połączone nitem nie zastępują warstw wewnętrznych.
Czy drukowana PCB jest tańsza od trawionej?
Zależy od geometrii i liczby sztuk. Porównaj pełne oferty obejmujące przygotowanie procesu, materiały, obróbkę po druku, montaż i kontrolę; sam koszt farby nie wystarczy.
