Projekt PCB RF: materiały, impedancja i prowadzenie ścieżek

Dobry projekt PCB RF wymaga dobrania laminatu i układu warstw do częstotliwości pracy, zachowania wymaganej impedancji oraz zapewnienia ciągłej masy odniesienia pod torem radiowym. Najpierw rozmieść elementy tego toru, następnie poprowadź krótkie połączenia i zaplanuj odsprzęganie zasilania. Same obliczenia szerokości ścieżki nie wystarczą: znaczenie mają również złącza, przelotki, pola lutownicze i otoczenie anteny.

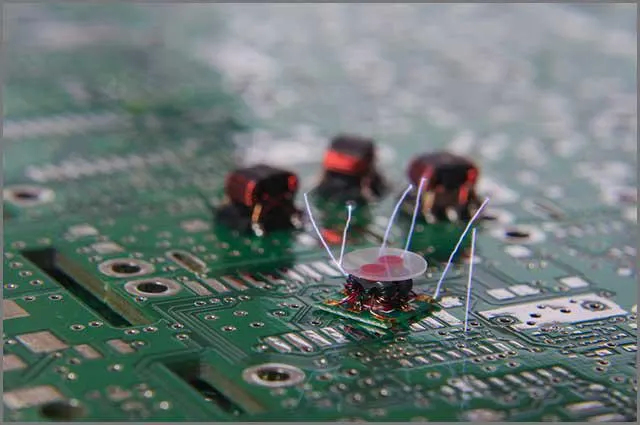

Czym wyróżnia się płytka PCB RF?

Płytka PCB RF zawiera obwody przetwarzające sygnały o częstotliwościach radiowych, na przykład tor nadajnika lub odbiornika. Nie istnieje jedna granica częstotliwości, po której zwykła płytka automatycznie staje się płytką RF. Ważna jest relacja długości połączeń do długości fali oraz wymagania dotyczące strat, dopasowania i zakłóceń.

Ścieżka wraz z otaczającym dielektrykiem i masą tworzy linię transmisyjną. Jej geometria wpływa na impedancję, a nagłe zmiany przekroju mogą powodować odbicia sygnału. Z tego powodu projekt obejmuje cały przebieg połączenia, także przejście od wyprowadzenia układu do ścieżki i złącza. Poprawny schemat elektryczny nie gwarantuje poprawnego działania źle rozplanowanej płytki.

Od czego zacząć: wymagania i układ warstw

Przed rozmieszczaniem elementów określ pasmo pracy, moc sygnału, wymaganą impedancję połączeń i dopuszczalne straty. Sprawdź zalecenia producentów układów, filtrów, złączy oraz anten. Projekt referencyjny jest użyteczny, ale jego wymiary mają sens w powiązaniu z zastosowanym laminatem i odległością od warstwy masy.

Nie ma uniwersalnej, optymalnej liczby warstw. Płytka czterowarstwowa może ułatwić umieszczenie ciągłej masy blisko toru RF i oddzielenie zasilania od sygnałów. Wybór dwóch, czterech lub większej liczby warstw zależy jednak od złożoności układu, wymaganej geometrii linii oraz możliwości odprowadzania ciepła.

Ustal grubości dielektryków i miedzi przed wyznaczeniem szerokości ścieżek. Zmiana odległości do masy zmienia impedancję, nawet gdy rysunek warstwy sygnałowej pozostaje identyczny. Przy uzgadnianiu produkcji płytek drukowanych przekaż proponowany układ warstw oraz wymagania dla konkretnych połączeń RF. Potwierdź dostępność materiału i tolerancje wykonania.

Jaki laminat wybrać do projektu PCB RF?

Przenikalność względna dielektryka, oznaczana jako Dk lub εr, wpływa na impedancję i prędkość rozchodzenia się sygnału. Tangens kąta strat tg δ opisuje stratność dielektryka. Nie jest miarą temperatury płytki ani nazwą zjawiska jej przegrzewania. Parametry materiału należy odczytywać dla właściwej częstotliwości i metody badania.

Poniższe zakresy są orientacyjne i dotyczą porównania materiałów, a nie gwarantowanych parametrów gotowej płytki. Koszt opisano jakościowo: zależy również od grubości, dostępności i procesu wykonania.

FR-4 może być odpowiedni dla części układów RF, szczególnie gdy połączenia są krótkie, a dopuszczalne straty pozwalają na jego zastosowanie. Nie należy odrzucać go wyłącznie na podstawie częstotliwości. Przy dłuższych liniach lub bardziej wymagającym torze istotniejsze stają się mała stratność i przewidywalność parametrów. Podane zakresy nie obejmują wszystkich laminatów PTFE ani wszystkich materiałów ceramicznych.

Temperatura, wilgoć i łączenie materiałów

Wysoka częstotliwość sama w sobie nie oznacza wysokiej temperatury. Nagrzewanie zależy od mocy traconej w elementach i połączeniach oraz od warunków chłodzenia. Dla wzmacniacza mocy trzeba osobno sprawdzić odprowadzanie ciepła i dopuszczalne temperatury wskazane w dokumentacji układu.

Rozszerzalność cieplna laminatu ma znaczenie dla naprężeń podczas lutowania i zmian temperatury w eksploatacji. Chłonność wilgoci może wpływać na właściwości elektryczne materiału oraz wymagania dotyczące przechowywania i obróbki. Oceniaj te parametry na podstawie kart katalogowych, uwzględniając rzeczywiste środowisko pracy urządzenia.

Można rozważyć konstrukcję łączącą różne laminaty, lecz wymaga to uzgodnienia materiałów wiążących, procesu prasowania i zgodności termicznej. PTFE nie jest obowiązkowym spoiwem każdej płytki RF. Materiał warstwy sygnałowej oraz dielektryk między nią a masą muszą odpowiadać modelowi przyjętemu do obliczeń; sama nazwa materiału na rysunku nie wystarcza.

Impedancja mikropaska: przykład obliczeniowy

Mikropasek to ścieżka na zewnętrznej warstwie płytki, oddzielona dielektrykiem od płaszczyzny odniesienia. Do wstępnego oszacowania impedancji można użyć przybliżonego wzoru IPC-2141. Przed zastosowaniem sprawdź zakres jego stosowalności w normie; nie jest to model każdej geometrii połączenia RF.

Z₀ ≈ 87 / √(εr + 1,41) · ln[5,98 · h / (0,8 · w + t)]

Założenia przykładu: εr = 4,3; odległość ścieżki od płaszczyzny masy h = 0,2 mm; szerokość ścieżki w = 0,35 mm; grubość miedzi t = 0,035 mm. Wszystkie wymiary podstawiamy w tej samej jednostce. Symbol ln oznacza logarytm naturalny.

Najpierw wyznaczamy 0,8 · w + t = 0,315 mm oraz 5,98 · h = 1,196 mm. Po podstawieniu otrzymujemy Z₀ ≈ 87 / √5,71 · ln(1,196 / 0,315) ≈ 48,57 Ω. To wynik modelu przy zadanych założeniach, nie pomiar ani gwarancja impedancji wykonanej płytki.

Kalkulator pola elektromagnetycznego jest dokładniejszy, jeśli otrzyma poprawny opis przekroju i materiałów. Pozwala uwzględnić między innymi maskę lutowniczą, kształt przekroju przewodnika i sąsiednią miedź. Jeśli obok ścieżki znajduje się masa, potrzebny może być model linii koplanarnej z dolną płaszczyzną odniesienia. Wzór dla prostego mikropaska nie opisuje takiej struktury w pełni.

Po obliczeniu nominalnej geometrii sprawdź wpływ tolerancji szerokości ścieżki, grubości dielektryka i jego przenikalności. Wymagana impedancja wynika z dokumentacji toru, a nie z wartości uzyskanej w tym przykładzie.

Długość fali na płytce: co oznacza przy 2,4 GHz?

Długość fali w linii zależy od efektywnej przenikalności εeff. W mikropasku część pola znajduje się w dielektryku, a część nad nim, dlatego εeff nie jest po prostu Dk laminatu. Przybliżenie opisuje zależność:

λ = c / (f · √εeff)

Założenia przykładu: częstotliwość f = 2,4 GHz, efektywna przenikalność εeff ≈ 3,2 oraz prędkość światła w próżni c = 299 792 458 m/s. Stąd λ ≈ 0,0698288 m, czyli 69,83 mm. Ćwierć długości fali wynosi λ/4 ≈ 17,46 mm; po zaokrągleniu do jednego miejsca po przecinku jest to 17,5 mm.

Dodatkowe cyfry pokazują przebieg rachunku, nie dokładność przyjętego εeff. Wynik pomaga ocenić długość elektryczną połączeń, ale nie wyznacza automatycznie wymiaru anteny ani rozstawu przelotek ochronnych. W tych zastosowaniach trzeba uwzględnić rzeczywistą geometrię, otoczenie i pasmo pracy.

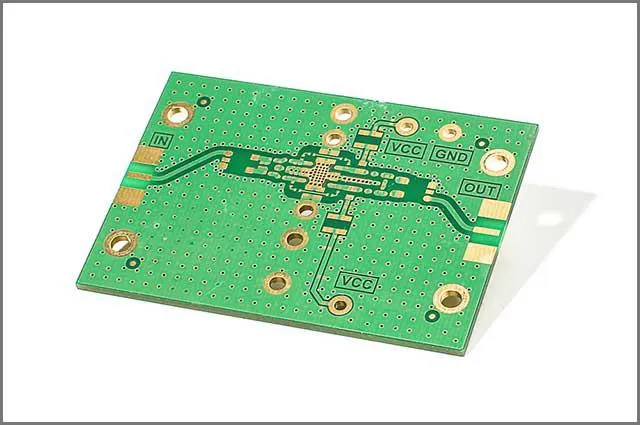

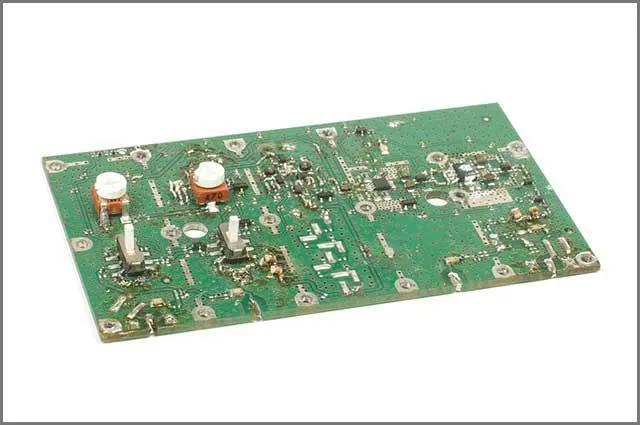

Prowadzenie ścieżek i ciągłość masy

Rozmieść elementy toru radiowego w kolejności przepływu sygnału. Zachowaj krótkie połączenia, ogranicz zmiany warstwy i unikaj niepotrzebnych odgałęzień. Miejsce na elementy dopasowujące przewiduj zgodnie z zaleceniami układu lub anteny. Nawet nieobsadzone pola lutownicze mogą wpływać na zachowanie toru.

Pod linią RF zapewnij ciągłą płaszczyznę masy. Szczelina lub wycięcie pod ścieżką zmusza prąd powrotny do zmiany drogi, co może zwiększać sprzężenia i zaburzać impedancję. Przy zmianie warstwy sygnałowej zaplanuj pobliskie połączenie odpowiednich płaszczyzn masy, aby ograniczyć pętlę prądu powrotnego.

Stosuj łagodne łuki albo ścięcia zamiast ostrych załamań. Nie zastępuje to jednak kontroli geometrii całej linii. Zwężenia przy wyprowadzeniach, rozszerzenia pól lutowniczych i przejścia przez przelotki także wprowadzają nieciągłości. Szczegóły połączenia ze złączem dobierz do jego dokumentacji oraz rzeczywistego układu warstw.

Przelotki ochronne i izolacja sekcji

Rząd przelotek łączących obszary masy wzdłuż toru może ograniczać niepożądane sprzężenia i poprawiać połączenie mas między warstwami. Przelotki muszą rzeczywiście łączyć właściwe obszary miedzi. Sam rząd otworów bez spójnego układu mas nie tworzy skutecznego ekranu.

Rozstaw i odległość przelotek od linii dobieraj do częstotliwości, geometrii oraz zaleceń projektowych. Zbyt blisko umieszczona miedź zmienia parametry linii, dlatego powinna być uwzględniona w obliczeniach. Nie ma jednej odległości odpowiedniej dla wszystkich płytek RF.

Oddziel przestrzennie czułe wejście odbiornika od wyjścia nadajnika, przetwornic i sygnałów cyfrowych o szybkich zboczach. Izolację zaczynaj od rozmieszczenia elementów oraz dróg prądów powrotnych. Rozcinanie wspólnej masy bez analizy może pogorszyć sytuację. Przy antenie zachowaj obszar wolny od miedzi i elementów, jeżeli wymaga tego jej dokumentacja.

Zasilanie, odsprzęganie i odprowadzanie ciepła

Kondensatory odsprzęgające umieszczaj blisko odpowiednich wyprowadzeń zasilania, z krótkim połączeniem do masy. O skuteczności decyduje cała pętla przepływu prądu, w tym indukcyjność ścieżek, pól i przelotek. Wartości oraz układ kondensatorów dobieraj z dokumentacji elementu, uwzględniając ich zachowanie przy częstotliwościach występujących w zasilaniu.

Nie zakładaj, że dodawanie kolejnych pojemności zawsze poprawia filtrację. Elementy i połączenia mogą tworzyć rezonanse. Zasilanie czułych bloków prowadź tak, aby ograniczyć wspólne odcinki z prądami impulsowymi innych sekcji. Filtrację oceniaj razem z rozmieszczeniem przetwornicy i jej pętlami prądowymi.

W układach rozpraszających większą moc uwzględnij pole termiczne obudowy, miedź odprowadzającą ciepło i odpowiednio zaprojektowane przelotki. Ich wykonanie wpływa również na lutowanie. W dokumentacji do montażu elementów na PCB określ wymagania wynikające z zaleceń producenta obudowy, zamiast traktować liczbę przelotek jako samodzielną receptę na chłodzenie.

Straty w miedzi, chropowatość i wykończenie powierzchni

Straty toru wynikają nie tylko z dielektryka. Wraz ze wzrostem częstotliwości prąd w przewodniku skupia się bliżej powierzchni. Przybliżona głębokość naskórkowa miedzi wynosi δ ≈ 66 µm / √f[MHz]. Dla 1 GHz, czyli 1000 MHz, daje to około 2,09 µm, orientacyjnie 2,1 µm. Jest to oszacowanie zależne od właściwości miedzi i temperatury.

Głębokość naskórkowa nie określa wymaganej grubości miedzi. Pokazuje natomiast, dlaczego jej powierzchnia ma znaczenie. Chropowatość może zwiększać straty przewodnika, zwłaszcza gdy jej skala jest porównywalna z głębokością naskórkową. Przy wymagających połączeniach sprawdź dane folii miedzianej i sposób uwzględnienia chropowatości w modelu.

Wykończenie ENIG obejmuje warstwę niklu i złota, natomiast OSP stanowi organiczną ochronę miedzi. Warstwa niklu może zwiększać straty w odsłoniętych odcinkach toru RF; znaczenie zależy od częstotliwości i geometrii. OSP nie dodaje tej warstwy, lecz ma własne wymagania dotyczące przechowywania i lutowania. Wybór uzgodnij dla konkretnej konstrukcji, uwzględniając zarówno parametry elektryczne, jak i proces montażu.

Lista kontrolna przed przekazaniem projektu

• Wymagania: określono pasmo, impedancję, dopuszczalne straty i warunki pracy.
• Materiały: wskazano konkretny laminat, grubości dielektryków i miedzi oraz źródło parametrów do obliczeń.
• Geometria: model linii odpowiada rzeczywistej masie, masce lutowniczej i sąsiedniej miedzi.
• Masa: sprawdzono ciągłość odniesienia pod całym torem i drogę powrotną przy zmianach warstwy.
• Izolacja: oceniono położenie przetwornic, sygnałów cyfrowych, wejścia odbiornika i anteny.
• Zasilanie: kondensatory mają krótkie połączenia, a odprowadzanie ciepła odpowiada wymaganiom elementów.
• Wykonanie: uzgodniono tolerancje, wykończenie powierzchni i sposób kontroli wymaganych parametrów.
• Weryfikacja: zaplanowano sprawdzenie prototypu w docelowej konfiguracji urządzenia.

Obliczenia i analiza pola pomagają ograniczyć ryzyko, lecz nie potwierdzają parametrów gotowego urządzenia. Weryfikacja prototypu powinna obejmować istotne dla projektu dopasowanie, straty i wzajemne oddziaływanie sekcji. Wynik zależy także od obudowy, anteny oraz połączeń poza płytką.

Podsumowanie

Projekt PCB RF zacznij od wymagań toru, materiału i układu warstw. Następnie dopracuj impedancję, ciągłą masę, krótkie połączenia, izolację sekcji i odsprzęganie. Wartości katalogowe oraz przybliżone wzory traktuj jako dane wejściowe do projektu; o poprawności gotowej konstrukcji rozstrzyga jej weryfikacja w przewidzianych warunkach pracy.
