Niestandardowy montaż wiązki przewodów należy zlecać na podstawie rysunku, wykazu części, mapy połączeń i uzgodnionych kryteriów odbioru. Dostawcę warto oceniać po tym, czy potrafi dobrać proces do konkretnego styku i przewodu oraz udokumentować zgodność wykonania. Sama lista maszyn ani zdjęcie gotowej wiązki nie potwierdzają, że zamówiony wyrób będzie pasował do urządzenia i spełni wymagania elektryczne.
W skrócie
- Opisz gotową wiązkę: punkty pomiaru długości, rozgałęzienia, orientację złączy i przypisanie żył do styków.
- Wymagaj potwierdzenia zgodności przewodu, styku, uszczelnienia i narzędzia zaciskowego.
- Oddziel kontrolę połączeń elektrycznych od oceny zacisków, wymiarów i dopasowania w obudowie.
- Zatwierdzaj próbkę razem z dokumentacją oraz zasadami wprowadzania zmian.
Spis treści
- Zakres zlecenia i odpowiedzialność
- Dokumentacja do zapytania
- Proces, wyposażenie i dowody wykonania
- Wybór sposobu zakończenia przewodów
- Przykład obliczenia tolerancji długości
- Próbka i dokumenty odbiorowe
- Typowe błędy przy zamawianiu
- Pytania przed złożeniem zamówienia
Zakres zlecenia: co właściwie ma dostarczyć wykonawca?
Wiązka porządkuje połączenia między podzespołami urządzenia. Może obejmować przewody o różnych przekrojach, rozgałęzienia, złącza, oznaczniki, osłony i mocowania. Jej specyfikacja powinna opisywać zarówno obwody elektryczne, jak i przebieg przewodów. Rozróżnienie między zespołem kablowym a wiązką przewodów pomaga nazwać przedmiot zamówienia, ale o odbiorze decyduje rysunek, a nie nazwa handlowa.
Ustal, czy dostawca wykonuje wiązkę z powierzonych części, kompletuje materiały według wykazu, czy także proponuje rozwiązania konstrukcyjne. Zapisz, kto zatwierdza zamienniki, odpowiada za mapę połączeń i sprawdza dopasowanie do obudowy. Odpowiedź „wykonamy według próbki” pozostawia otwarte pytania o tolerancje, materiał izolacji i dopuszczalne zmiany.
OurPCB zajmuje się montażem PCB i wsparciem w zaopatrzeniu. Zapytanie dotyczące wiązki przewodów na zamówienie powinno określać jej powiązanie z płytką i zakresem zakupów. Sposób wykonania wiązki, podział odpowiedzialności oraz dostępne operacje zależą od dostawcy i rysunku; wymagają potwierdzenia dla danego projektu.

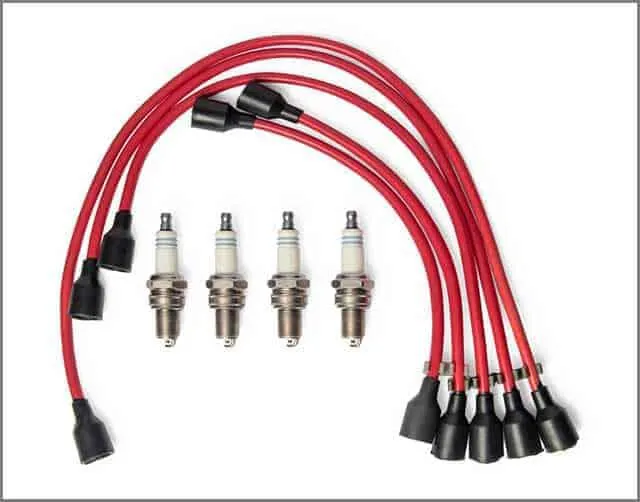

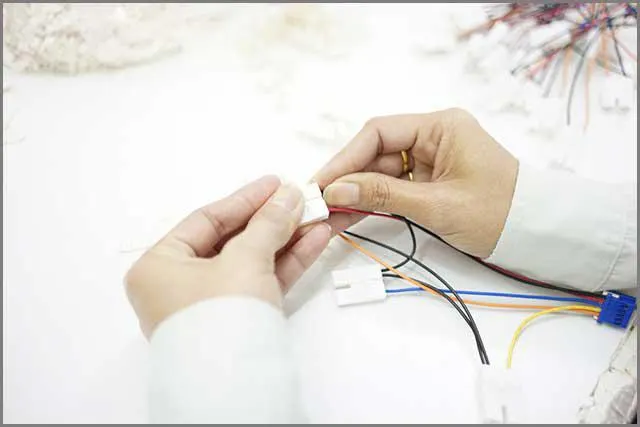

Ten poradnik opisuje wymagania do uzgodnienia, a nie zweryfikowane wyposażenie konkretnego zakładu. Zachowane ilustracje pochodzą z wcześniejszej wersji wpisu; nie stanowią dowodu własnej produkcji, wyników badań ani realizacji zamówienia.
Dokumentacja do zapytania: bez czego oferta będzie niejednoznaczna?
Dobry pakiet pozwala osobie, która nie uczestniczyła w projektowaniu urządzenia, jednoznacznie odtworzyć wyrób. Każdy dokument powinien mieć oznaczenie i wersję. Rysunek, wykaz części oraz mapa połączeń muszą opisywać tę samą konfigurację.
- Rysunek wiązki: długości od wskazanych baz, tolerancje, miejsca rozgałęzień, położenie oznaczników, orientacja złączy, sposób prowadzenia osłon i mocowania. Określ, czy pomiar odbywa się po osi przewodu oraz w jakim ułożeniu wiązki.
- Wykaz części: numery katalogowe producentów przewodów, styków, obudów złączy, uszczelek, blokad i osłon. Podaj ilości oraz zasady akceptacji zamienników. Przy wspólnym zamówieniu elektroniki pomocny jest opis przygotowania zestawienia komponentów BOM.
- Mapa połączeń: oznaczenie złącza i komory na każdym końcu żyły, jej funkcja, kolor i przekrój. Dodaj widok od strony łączenia albo od strony przewodów. Bez tego poprawny schemat łatwo odczytać jako lustrzane odbicie.
- Warunki pracy: obciążenie elektryczne, temperatura otoczenia, kontakt z płynami, drgania, ruch przewodów i sposób czyszczenia urządzenia. Wymagania powinny wynikać z zastosowania, a parametry materiałów z dokumentacji producenta.
- Plan kontroli: badane cechy, metody, granice akceptacji, zakres kontroli poszczególnych sztuk i zasady pobierania próbek. Ustal także zawartość dokumentów przekazywanych z wyrobem.
Nie dobieraj styku wyłącznie do przekroju żyły. Znaczenie mają również budowa przewodnika, średnica izolacji i zgodność z obudową złącza. Uszczelka musi obejmować właściwy zakres średnic przewodu. Prąd dopuszczalny dla pojedynczego styku nie przesądza o obciążalności całego, obsadzonego złącza ani wiązki zamkniętej w osłonie.
W połączeniu z płytką sprawdź dostęp do zatrzasku i miejsce potrzebne do wyjęcia wtyku. Przewód nie powinien wymuszać odkształcenia złącza ani przenosić obciążeń montażowych na luty. Przegląd typów złączy PCB pomaga porównać konstrukcje, lecz o zgodności pary złączy rozstrzygają ich konkretne numery katalogowe.
Proces i wyposażenie: jak sprawdzić deklarowane możliwości?
Pytaj o operacje potrzebne dla swojej wiązki, nie o ogólną liczbę urządzeń. Ręczne narzędzie dobrane do styku może być właściwe dla danego zlecenia, a automatyczna prasa z niewłaściwym oprzyrządowaniem nie zapewni poprawnego zacisku. Poniższa tabela jest listą wymagań do rozmowy z wykonawcą, nie wykazem wyposażenia OurPCB.
| Operacja | Wyposażenie do potwierdzenia | O jaki dowód poprosić? |
|---|---|---|
| Cięcie i zdejmowanie izolacji | Urządzenie lub narzędzie dobrane do przewodu i izolacji | Instrukcja przygotowania końca przewodu, zapis kontroli długości odizolowania i ocena uszkodzeń drucików |
| Zaciskanie styku | Narzędzie ręczne albo prasa z właściwą matrycą lub aplikatorem | Powiązanie styku, przewodu i narzędzia z instrukcją producenta; zapisy kontroli cech zacisku wskazanych w tej instrukcji |
| Osadzanie styków w obudowie | Przyrząd montażowy i sposób sprawdzania blokad | Potwierdzenie numeracji komór, pełnego osadzenia styków i zamknięcia przewidzianych blokad |
| Układanie odgałęzień i osłon | Szablon montażowy lub inna metoda utrzymania geometrii | Wyniki kontroli wymiarów oraz potwierdzenie położenia mocowań i oznaczeń względem rysunku |
| Kontrola elektryczna | Tester z przyłączami odpowiednimi do wiązki | Wersja programu zgodna z mapą połączeń, kryteria oceny i wynik przypisany do badanej sztuki lub partii zgodnie z umową |
Jeżeli instrukcja styku przewiduje pomiar wysokości zacisku, ustal miejsce pomiaru i właściwy przyrząd. Próba wyrywania sprawdza wytrzymałość mechaniczną połączenia w określonych warunkach, ale nie zastępuje oceny przygotowania żyły i geometrii zacisku. Przekrój zacisku może pomóc ocenić jego wnętrze; wykonuje się go, gdy wynika to z uzgodnionej kwalifikacji procesu lub analizy problemu.
Nie wymagaj dowolnie dobranej siły wyrywania ani uniwersalnej wysokości zacisku. Kryteria muszą odpowiadać konkretnemu stykowi, przewodowi i metodzie badania. Zapisy powinny umożliwiać ustalenie użytego narzędzia, materiału i wersji dokumentacji. Zdjęcie prasy nie zawiera tych informacji.
Zacisk, lutowanie czy tulejka: jak wybrać zakończenie przewodu?
Metoda zakończenia wynika z konstrukcji punktu przyłączenia. Nie należy traktować lutowania jako sposobu naprawienia niewłaściwego zacisku ani zakładać, że każda linka wymaga tulejki.
| Rozwiązanie | Kiedy je rozważyć? | Co rozstrzyga o wyborze? |
|---|---|---|
| Styk zaciskany w obudowie złącza | Rozłączne połączenie przewidziane przez producenta złącza | Zgodność styku i przewodu, dostępność właściwego narzędzia, blokowanie styku oraz odciążenie przewodów |
| Połączenie lutowane | Końcówka lub pole zaprojektowane do lutowania przewodu | Dopuszczony proces lutowania, odporność cieplna izolacji i podparcie ograniczające zginanie przy sztywnym odcinku żyły |
| Tulejka na końcu linki | Zacisk, którego producent dopuszcza albo wymaga tak przygotowanego przewodu | Przekrój, długość części metalowej, profil zacisku tulejki i wymiary wejścia do zacisku |
| Linka bez tulejki | Zacisk dopuszczający bezpośrednie przyłączenie danej linki | Zakres przewodów oraz długość odizolowania wskazane przez producenta zacisku |
Dla zacisku mechanicznego nie zastępuj tulejki cynowaniem końca linki bez wyraźnego dopuszczenia takiego rozwiązania. Lut zmienia właściwości mechaniczne końcówki. W przewodzie pracującym w ruchu istotne jest też miejsce przejścia od części usztywnionej do elastycznej. Sam oplot lub koszulka nie stanowią automatycznie skutecznego odciążenia.
Gdy pojawiają się niejasne nazwy elementów, pomocny jest słownik pojęć dotyczących wiązek przewodów. W zamówieniu używaj jednak numerów części oraz rysunków: określenie „pasujące złącze” nie wystarcza do kontroli dostawy.
Przykład założony: czy długość gałęzi zmieści się w wymaganym zakresie?
Poniższe wartości są wyłącznie założeniami do obliczeń, nie pomiarami ani deklaracją dokładności dostawcy. Przyjmijmy, że długość gałęzi L, mierzona po osi w ustalonym ułożeniu między bazami na złączach, składa się z odcinka środkowego A oraz odcinków końcowych B i C. Odcinki nie nakładają się na siebie, a ich granice są jednoznacznie zaznaczone na rysunku.
- A = 420 ± 8 mm — założona długość odcinka środkowego.
- B = 35 ± 3 mm — założona długość odcinka przy jednym złączu.
- C = 25 ± 2 mm — założona długość odcinka przy drugim złączu.
- Dopuszczalna długość całej gałęzi: od 460 do 500 mm — założone wymaganie konstrukcyjne.
L = A + B + C = 420 + 35 + 25 = 480 mm. Przy konserwatywnym sumowaniu granicznych odchyłek: ΔL = ΔA + ΔB + ΔC = 8 + 3 + 2 = 13 mm. Stąd Lmin = 480 − 13 = 467 mm, a Lmax = 480 + 13 = 493 mm.
Obliczony przedział mieści się w założonych granicach. Zapas przy dolnej granicy wynosi 467 − 460 = 7 mm, a przy górnej 500 − 493 = 7 mm. To zapas w przyjętym modelu wymiarowym, a nie potwierdzenie poprawnego montażu w urządzeniu. Obliczenie zakłada możliwość jednoczesnego wystąpienia skrajnych odchyłek; nie opisuje statystycznego rozrzutu produkcji.
Do własnego sprawdzenia podstaw długości i tolerancje z rysunku. Jeśli długość całkowita jest wymiarem nadrzędnym, sposób jej kontroli uzgodnij z wykonawcą; nie narzucaj sprzecznego zestawu wymiarów zależnych. Osobno sprawdź promień gięcia, dostęp montażowy i luz podczas ruchu urządzenia. Długość cięcia samego przewodu może różnić się od długości gotowej gałęzi ze złączami.
Próbka i dokumenty odbiorowe: co powinno trafić do kupującego?
Próbkę zatwierdzaj w urządzeniu docelowym albo w przyrządzie odwzorowującym istotne punkty mocowania. Oceń przebieg gałęzi, dostęp do zatrzasków, czytelność oznaczeń i naprężenia przy złączach. Samo zamknięcie obudowy nie wystarcza: przewód może zostać przyciśnięty pokrywą lub ocierać o krawędź podczas pracy.
Uzgodniony pakiet odbiorowy powinien obejmować:
- oznaczenie wyrobu i wersję rysunku, według której wykonano próbkę;
- wykaz zastosowanych części wraz z zatwierdzonymi odstępstwami;
- raport wymiarowy z nazwami sprawdzanych cech i ich granicami;
- wyniki uzgodnionych kontroli elektrycznych oraz ocen połączeń;
- oznaczenie próbki lub partii pozwalające powiązać wyrób z dokumentami;
- uzgodniony sposób pakowania, zabezpieczenia złączy i oznakowania dostawy.
Przykładowa struktura zapisu odbiorowego to: oznaczenie gałęzi, wymaganie z rysunku, zastosowana metoda, wynik i decyzja. Wyniki musi wpisać wykonawca na podstawie rzeczywistej kontroli. Pusty wzór raportu pozwala uzgodnić zakres danych, lecz nie jest dowodem zgodności ani przykładem zrealizowanej dostawy.
Kontrola ciągłości potwierdza przewodzenie między wybranymi punktami. Trzeba również sprawdzić, czy nie występują niedozwolone połączenia i czy żyły trafiły do właściwych komór. Pomiar rezystancji izolacji oraz próba wytrzymałości elektrycznej mają inne cele; ich parametry wynikają z wymagań wyrobu. Obecność elektroniki w badanym zespole wymaga uwzględnienia jej ograniczeń. Więcej o rozdzieleniu tych kontroli znajdziesz w opisie testowania przewodów.
Zatwierdzenie próbki powinno odnosić się do konkretnej wersji dokumentacji. Zmiana przewodu, styku, uszczelnienia albo sposobu obróbki może wymagać ponownego sprawdzenia odpowiednich cech. Umów się, jakie zmiany dostawca zgłasza i kto podejmuje decyzję o ich przyjęciu.
Typowe błędy przy zamawianiu wiązek
- Zdjęcie zamiast rysunku. Fotografia pomaga rozpoznać układ, ale nie określa tolerancji, materiałów ani niewidocznych połączeń.
- Zamiennik zaakceptowany tylko po wyglądzie. Zgodność gabarytów nie potwierdza zgodności styków, uszczelnień, narzędzia ani obciążalności.
- Nieopisany kierunek patrzenia na złącze. Brak widoku i numeracji komór prowadzi do odwrócenia kolejności żył.
- Kontrola wyłącznie miernikiem ciągłości. Przewodzenie nie dowodzi wytrzymałości zacisku, poprawnego zatrzaśnięcia styku ani odporności na zginanie.
- Ogólna deklaracja zgodności zamiast kryteriów. Dokument musi dotyczyć właściwego wyrobu i zakresu wymagań; sama nazwa normy nie określa planu odbioru.
- Brak rozdzielenia prób niszczących i wyrobów do dostawy. Próbki poddanej niszczącej próbie wyrywania lub wykonaniu przekroju nie traktuje się jako pełnowartościowej wiązki do montażu.
Pytania przed złożeniem zamówienia
Czy mogę wysłać starą wiązkę zamiast dokumentacji?
Tak, jako materiał do odtworzenia konstrukcji. Przed zamówieniem zatwierdź jednak rysunek, mapę połączeń i wykaz części. Zużyta próbka może mieć rozciągnięte odcinki, wymienione końcówki lub nieczytelne oznaczenia. Nie ujawnia też wszystkich wymagań materiałowych.
Czy dostawca może zmienić przewód na inny o tym samym przekroju?
Sam przekrój nie wystarcza. Porównaj budowę żyły, średnicę i materiał izolacji, dopuszczone warunki pracy oraz zgodność ze stykiem i uszczelnieniem. Zamianę zatwierdza się według ustalonej procedury, z oceną wpływu na obróbkę i badania.
Czy dodatni wynik kontroli połączeń wystarczy do odbioru?
Nie. Sprawdź również wymiary, osadzenie i blokowanie styków, oznaczenia oraz uzgodnione cechy zacisków. Zakres dodatkowych badań wynika z zastosowania. Raport powinien wskazywać, co zbadano i według jakich kryteriów, zamiast zawierać wyłącznie ogólne potwierdzenie sprawności.
Jak porównać propozycje wykonania tej samej wiązki?
Przekaż wykonawcom identyczną wersję dokumentacji i poproś o listę odstępstw. Porównaj numery części, odpowiedzialność za zakupy, zakres kontroli, dokumenty odbiorowe i zasady zmian. Brakujący element osłony albo pominięte badanie oznaczają inny zakres zlecenia, nawet jeśli propozycje mają tę samą nazwę.
