Czym jest PCB? Budowa, rodzaje i montaż płytek drukowanych

PCB to płytka drukowana, która zapewnia połączenia elektryczne i podparcie mechaniczne elementów układu. Tworzą ją warstwy izolacyjne oraz miedź ukształtowana w ścieżki, pola lutownicze i płaszczyzny przewodzące. Rodzaj płytki, materiał podłoża i sposób montażu dobiera się do wymagań urządzenia.

W dokumentacji warto odróżniać samą płytkę PCB od PCBA, czyli płytki z zamontowanymi elementami. Zamówienie obwodu drukowanego nie oznacza więc automatycznie zamówienia gotowego zespołu elektronicznego. Informacje o tym drugim etapie znajdziesz w opisie montażu PCB.

Z czego składa się płytka drukowana?

Podłoże izolacyjne utrzymuje geometrię obwodu i rozdziela przewodzące warstwy. Najczęściej stosowany FR-4 to tkanina szklana nasączona żywicą epoksydową. Nie jest samą warstwą miedzi: miedź łączy się z podłożem, a następnie usuwa jej zbędne fragmenty, pozostawiając wzór połączeń.

W konstrukcjach wielowarstwowych wykorzystuje się również prepreg, materiał służący do łączenia warstw płytki. Podczas laminowania łączy on warstwy w całość i zapewnia izolację między nimi. Rozmieszczenie miedzi oraz materiałów izolacyjnych określa się już podczas projektowania płytki.

• Ścieżki miedziane łączą wybrane punkty obwodu zgodnie ze schematem elektrycznym.
• Pola lutownicze służą do przyłączenia wyprowadzeń elementów.
• Płaszczyzny miedzi mogą pełnić funkcję masy lub rozprowadzać zasilanie.
• Maska lutownicza chroni miedź przed korozją i ogranicza ryzyko zwarć. Pozostawia odsłonięte miejsca przeznaczone do lutowania.
• Nadruk opisowy zawiera oznaczenia elementów, biegunowości i złączy, ułatwiając montaż oraz późniejszy serwis.

FR-4 nie jest jedynym materiałem podłoża. FR-2 to laminat papierowo-fenolowy stosowany w płytkach jednostronnych elektroniki konsumenckiej. Spotyka się także PTFE, ceramikę oraz konstrukcje z rdzeniem metalowym, w tym aluminiowym. Podłoża elastyczne mogą być wykonane z folii poliimidowej lub PET. Materiał należy określić w dokumentacji, zamiast opisywać płytkę wyłącznie przez jej wygląd.

Rodzaje PCB: warstwy miedzi i konstrukcja mechaniczna

Podział według liczby warstw dotyczy warstw przewodzących, a nie liczby stron, na których zamontowano elementy. To ważne rozróżnienie podczas czytania dokumentacji i przygotowywania zapytania do producenta.

W płytce czterowarstwowej część warstw wewnętrznych często przeznacza się na masę lub zasilanie. Samo zwiększenie liczby warstw nie zastępuje jednak zaplanowania połączeń. O ich funkcji decyduje projekt, a nie nazwa konstrukcji.

Osobnym kryterium jest sztywność. Płytka sztywna zachowuje określony kształt, elastyczna umożliwia dopasowanie połączenia do geometrii urządzenia, a sztywno-elastyczna łączy oba rozwiązania. W tej ostatniej sztywne obszary stanowią podparcie dla elementów, a elastyczne fragmenty łączą poszczególne części zespołu. Wybór powinien uwzględniać obudowę, rozmieszczenie złączy i warunki mechaniczne pracy.

Montaż przewlekany i powierzchniowy

Montaż przewlekany THT

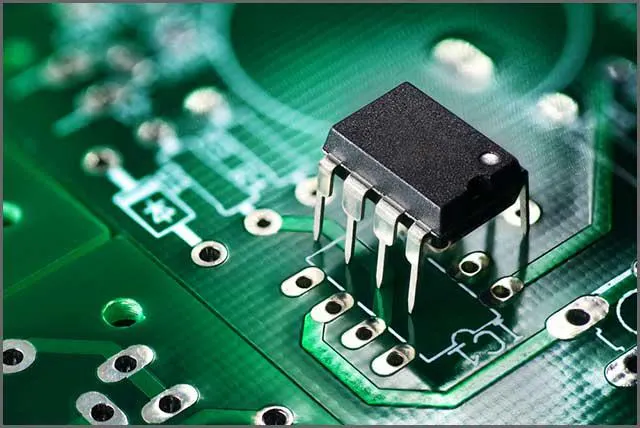

W montażu przewlekanym wyprowadzenia elementów przechodzą przez otwory w płytce i są lutowane do pól lutowniczych. Kształt wyprowadzeń oraz sposób osadzenia zależą od obudowy elementu. Nie każdy element wymaga zaginania końcówek, a ich rozmieszczenie musi odpowiadać przygotowanym otworom.

Montaż powierzchniowy SMT

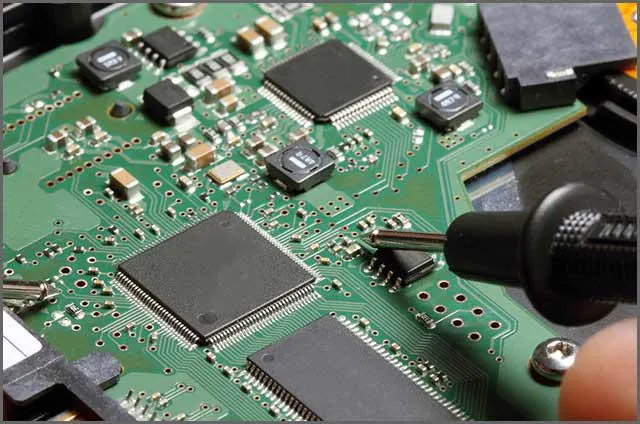

W montażu powierzchniowym elementy SMD lutuje się do pól na powierzchni PCB. Ich wyprowadzenia nie muszą przechodzić przez płytkę. Rozwiązanie to pozwala uzyskać zwartą konstrukcję, ale nie oznacza, że każdy element SMD jest mniejszy lub tańszy od odpowiednika przewlekanego.

Na tej samej płytce można stosować montaż mieszany. Metodę montażu dobiera się do konkretnych elementów, natomiast liczbę warstw miedzi — do wymaganych połączeń. Są to powiązane decyzje projektowe, lecz opisują różne cechy PCB.

Grubość miedzi: co oznacza oz/ft²?

Oznaczenie oz/ft² podaje masę miedzi przypadającą na powierzchnię, a nie bezpośrednio jej grubość. W specyfikacjach PCB często spotyka się taki zapis obok wartości w mikrometrach. Warto znać ich związek, aby poprawnie odczytać wymagania dotyczące warstw przewodzących.

Najczęściej stosowaną wartością jest 1 oz/ft². Przeliczenie wynika z zależności między masą, objętością i gęstością materiału:

t = m / (ρ × A), gdzie t oznacza grubość, m — masę miedzi, ρ — jej gęstość, a A — powierzchnię. Jednostki we wzorze muszą być zgodne.

Przykład obliczeniowy: przy założeniu równomiernej warstwy miedzi przyjmujemy masę 28,35 g na powierzchnię 0,0929 m² oraz gęstość 8,96 g/cm³. Najpierw obliczamy masę powierzchniową: 28,35 g / 0,0929 m² ≈ 305 g/m². Podzielenie jej przez gęstość, po przeliczeniu jednostek, daje grubość około 34 µm.

To obliczenie wyjaśnia znaczenie oznaczenia materiału; nie jest wynikiem pomiaru gotowej płytki. W dokumentacji warto podać grubość miedzi jednoznacznie, wraz z jednostką, zamiast pozostawiać samo określenie „standardowa miedź”.

Przelotki i HDI: połączenia między warstwami

Ścieżka biegnie w swojej warstwie miedzi. Przeniesienie połączenia do innej warstwy umożliwiają przelotki i otwory metalizowane. Dzięki nim można połączyć elementy po przeciwnych stronach PCB oraz wykorzystać wewnętrzne warstwy konstrukcji wielowarstwowej.

W układach o dużej gęstości połączeń stosuje się technologię HDI, obejmującą drobne ścieżki i przelotki. Spotyka się w niej wymiary poniżej 152 µm. Takiego oznaczenia nie należy traktować jako deklaracji możliwości konkretnego producenta — geometrię połączeń trzeba uzgodnić dla danego projektu.

Przy szybkich sygnałach istotne jest również zaplanowanie struktury warstw i połączeń o kontrolowanej impedancji. Sama informacja, że płytka jest wielowarstwowa lub wykonana w technologii HDI, nie określa jeszcze wymagań elektrycznych projektu.

Jak powstaje PCB i czym jest panelizacja?

Projekt rozpoczyna się od schematu elektrycznego, rozmieszczenia elementów oraz wytyczenia połączeń. Dane produkcyjne opisują geometrię płytki i jej warstw. Lista elementów jest potrzebna przy przygotowaniu montażu, który stanowi osobny etap względem wykonania samego obwodu drukowanego.

Podczas produkcji wzór połączeń odwzorowuje się na miedzi, a jej zbędne fragmenty usuwa przez trawienie. W konstrukcjach wielowarstwowych łączy się przygotowane warstwy w stos. Proces obejmuje także wykonanie otworów, metalizację wymaganych połączeń oraz nałożenie maski lutowniczej i opisu. Szczegółowa kolejność operacji zależy od konstrukcji PCB.

Panelizacja polega na umieszczeniu wielu płytek w jednym panelu. Po montażu rozdziela się je na pojedyncze obwody. Warto zatem odróżnić wymiary gotowej płytki od wymiarów panelu wykorzystywanego podczas produkcji i montażu.

Oznaczenia norm w dokumentacji PCB

Normy przywoływane przy PCB dotyczą różnych zagadnień. Oznaczenie dokumentu należy powiązać z konkretnym wymaganiem, zamiast używać ogólnego sformułowania „zgodność z normami”.

Przed wpisaniem normy do zamówienia należy ustalić właściwy dokument, jego wydanie i zakres wymagań. Samo wymienienie oznaczenia w opisie płytki nie potwierdza zgodności produktu ani posiadania certyfikacji przez producenta.

Lista kontrolna przed zamówieniem płytki

• Określ przedmiot zamówienia: sama PCB czy płytka z zamontowanymi elementami.
• Wskaż materiał podłoża: zapisz jego oznaczenie oraz wymagania wynikające z warunków pracy urządzenia.
• Opisz warstwy: podaj liczbę warstw miedzi oraz przeznaczenie warstw wewnętrznych.
• Ustal grubość miedzi: użyj jednoznacznej wartości i jednostki dla przewidzianych warstw.
• Sprawdź połączenia między warstwami: wskaż otwory metalizowane, przelotki i ewentualne wymagania HDI.
• Uwzględnij montaż: sprawdź pola lutownicze, otwory pod wyprowadzenia oraz czytelność oznaczeń.
• Uzgodnij panelizację: określ, czy dokumentacja dotyczy pojedynczego obwodu, czy panelu do montażu.

Gdzie stosuje się płytki drukowane?

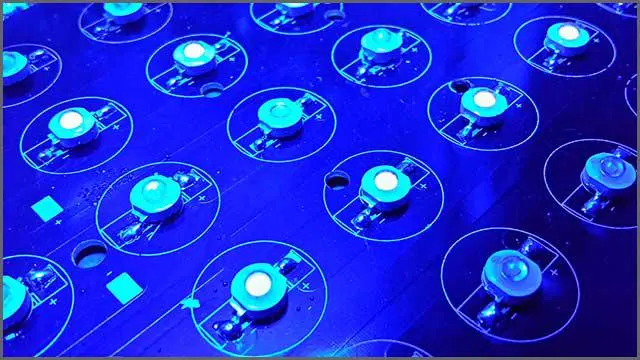

PCB są podstawą komputerów, telefonów, sprzętu gospodarstwa domowego i układów oświetlenia LED. W przemyśle pracują w sterownikach, zasilaczach i urządzeniach pomiarowych. Znajdują się również w elektronice samochodowej, urządzeniach telekomunikacyjnych, aparaturze medycznej, czujnikach dymu i systemach kontroli dostępu.

Wspólna zasada działania nie oznacza jednak identycznej konstrukcji. O doborze podłoża, liczby warstw i metody montażu decydują wymagania elektryczne, dostępna przestrzeń oraz warunki otoczenia. Ścieżki na płytce zastępują część przewodów, a ich ustalona geometria pozwala odtwarzać ten sam układ połączeń w kolejnych egzemplarzach.

FAQ — najczęstsze pytania o PCB

Czym różni się PCB od PCBA?

PCB oznacza płytkę drukowaną, a PCBA — zespół po zamontowaniu elementów elektronicznych. W zapytaniu ofertowym warto wyraźnie wskazać, który zakres jest potrzebny.

Czy płytka dwustronna musi mieć elementy po obu stronach?

Nie. Określenie „dwustronna” dotyczy obecności miedzi po obu stronach podłoża. Rozmieszczenie elementów wynika z projektu i sposobu montażu.

Czy FR-4 jest rodzajem miedzi?

Nie. FR-4 to materiał izolacyjny z tkaniny szklanej i żywicy epoksydowej. Warstwy miedzi tworzą połączenia elektryczne na jego powierzchni lub między warstwami podłoża.

Ile mikrometrów ma miedź oznaczona jako 1 oz/ft²?

Około 34–35 µm. Oznaczenie podaje masę miedzi na jednostkę powierzchni, z której można wyliczyć grubość przy znanej gęstości materiału.

Podsumowanie

Dobór PCB zaczyna się od funkcji urządzenia, a następnie obejmuje podłoże, warstwy miedzi, połączenia i montaż. Jasna specyfikacja pozwala rozdzielić wymagania dotyczące samej płytki od wymagań gotowego zespołu. Jeśli przygotowujesz zamówienie, skontaktuj się z OurPCB, aby omówić dokumentację projektu.
