CEM-1 warto rozważyć przy prostej płytce jednostronnej i wykrawaniu w dużej serii. FR-4 jest właściwszy, gdy potrzebne są metalizowane otwory, więcej warstw miedzi lub większy zapas wytrzymałości mechanicznej. O wyborze decydują również wilgoć i przebieg montażu. Nazwa laminatu nie określa dopuszczalnej temperatury lutowania ani trwałości urządzenia.
Co to jest CEM-1 i skąd wynikają jego ograniczenia?
CEM-1 jest kompozytem z wewnętrznym rdzeniem z papieru celulozowego i zewnętrznymi okładzinami z tkaniny szklanej, zespolonymi żywicą epoksydową. Okładziny wzmacniają podłoże, lecz rdzeń pozostaje celulozowy. FR-4 ma zbrojenie z tkaniny szklanej w całej grubości, związane żywicą epoksydową.

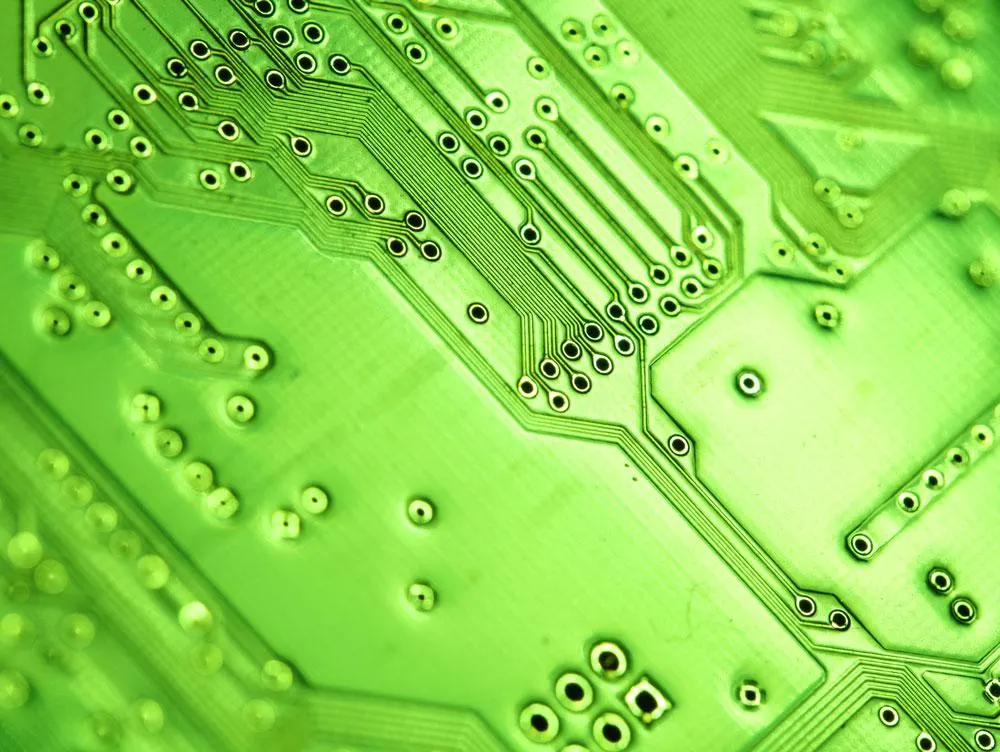

CEM-1 stosuje się typowo do płytek jednowarstwowych, czyli z przewodzącym układem miedzi po jednej stronie. Wyprowadzenia elementów przechodzą przez otwory bez metalizacji.
Rdzeń celulozowy utrudnia trwałą metalizację ścianek otworów. W projekcie CEM-1 nie należy zakładać niezawodnych metalizowanych otworów przelotowych. Zworka pozwala przejść nad ścieżką. Połączenie pól na przeciwnych stronach wymaga przewodnika lub wyprowadzenia elementu lutowanego do obu pól. Trzeba zapewnić dostęp do spoin i uzgodnić takie wykonanie.
Parametry techniczne: co odczytać z karty laminatu?
Porównuj konkretne gatunki, grubości i metody badania. Karta laminatu powinna określać poniższe parametry.
| Parametr | Co sprawdzić i jak interpretować? |
|---|---|
| Tg — temperatura zeszklenia | Wartość i metodę badania. Opisuje zmianę właściwości żywicy, nie maksymalną temperaturę pracy ani nastawę lutowania. |
| Td — temperatura rozkładu | Metodę oraz kryterium rozkładu. Nie określa bezpiecznego czasu kontaktu ze spoiwem. |
| CTE — rozszerzalność cieplna | Współczynniki w płaszczyźnie i przez grubość, osobno dla zakresów temperatur względem Tg. |
| Chłonność wody | Wartość i warunki kondycjonowania. Wilgoć wpływa na izolację i zachowanie podczas nagrzewania. |
| CTI — odporność na prądy pełzające | Wskaźnik dla konkretnego materiału. Sam nie wystarcza do ustalenia odstępów izolacyjnych. |
| Palność według UL 94 | Klasyfikację dla właściwej grubości. Nie oznacza niepalności ani odporności na lutowanie. |
Sprawdź także wytrzymałość na zginanie, przyczepność miedzi i przewodność cieplną.

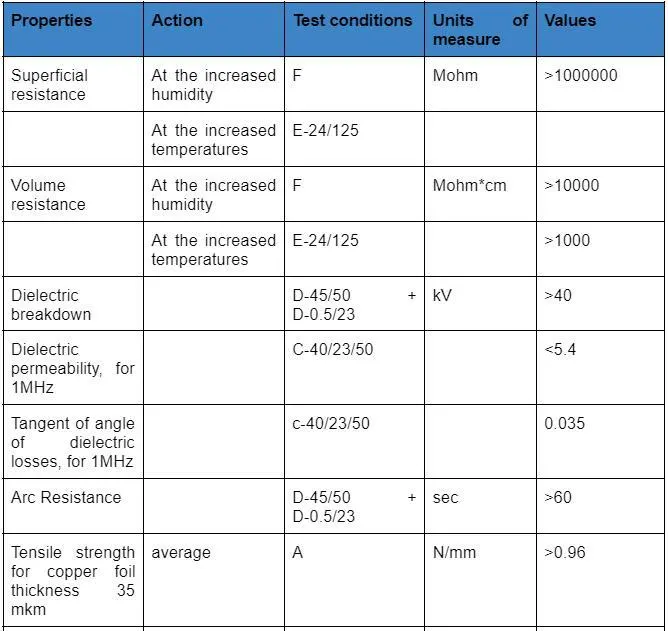

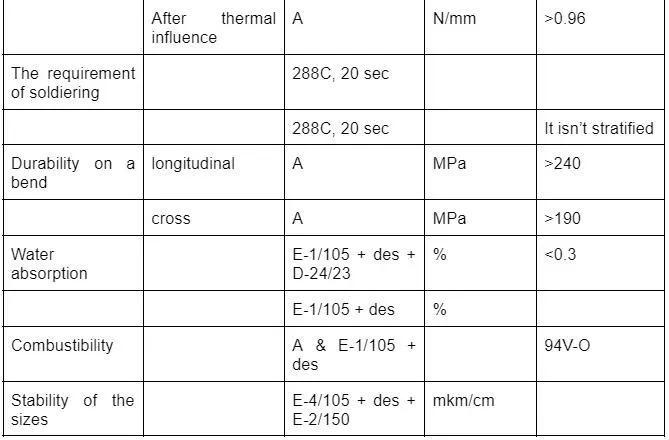

Archiwalne ilustracje nie zastępują karty wybranego gatunku. Ich danych nie należy przenosić do zamówienia bez identyfikacji materiału i warunków badania.
CEM-1 a FR-4 — porównanie jakościowe
Tabela pokazuje typowe różnice; ostateczne parametry zależą od gatunku laminatu.
| Cecha | CEM-1 | FR-4 |
|---|---|---|
| Konstrukcja rdzenia | Papier celulozowy, na zewnątrz tkanina szklana; spoiwo epoksydowe. | Zbrojenie z tkaniny szklanej w całej grubości; spoiwo epoksydowe. |
| Liczba warstw miedzi | Typowo płytki jednostronne. | Płytki jednostronne, dwustronne i wielowarstwowe w odpowiedniej technologii. |
| Metalizacja otworów | Brak podstaw do zakładania niezawodnej metalizacji. | Standardowo możliwa; trwałość zależy od wykonania i obciążeń. |
| Obróbka mechaniczna | Wykrawanie, wiercenie i frezowanie po dobraniu warunków. | Typowo wiercenie i frezowanie; trudniejsze wykrawanie. |
| Chłonność wilgoci | Typowo większa podatność związana z rdzeniem celulozowym. | Typowo mniejsza; nadal wymaga właściwego przechowywania. |
| Stabilność wymiarowa | Typowo mniejszy zapas przy zmianach wilgotności i temperatury. | Typowo lepsza; zależy od kierunku i konstrukcji. |
| Odporność mechaniczna | Mniejszy zapas przy zginaniu i obciążeniach przy krawędzi. | Typowo większa wytrzymałość; podparcie złączy i tak może być konieczne. |
| Odporność cieplna | Wymaga ostrożnego doboru cykli lutowania i napraw. | Szerszy wybór odmian do wymagających procesów. |
| Koszt | Typowo tańsze podłoże; korzyści z wykrawania seryjnego. | Typowo droższe podłoże; możliwy prostszy montaż. |
Zworki, lutowanie i oprzyrządowanie mogą zniwelować różnicę ceny podłoża. Przy zapytaniu do producenta płytek drukowanych porównaj oba warianty dla tych samych wymagań, serii i zakresu montażu.
CEM-1 a CEM-3 — podobna nazwa, inny rdzeń
CEM-3 ma rdzeń z nietkanej maty szklanej i okładziny z tkaniny szklanej, zespolone żywicą epoksydową. Przy odpowiednim gatunku i procesie umożliwia wykonanie płytek dwustronnych z metalizacją otworów.
CEM-3 nie jest bezwarunkowym zamiennikiem FR-4. Porównaj wytrzymałość, stabilność wymiarową i zachowanie podczas lutowania. Przydatność do konstrukcji wielowarstwowej wymaga osobnego potwierdzenia przez wykonawcę.
Granice cieplne i lutowanie
Ciepło odpływa z elementu przez wyprowadzenia, miedź, laminat, mocowania i powietrze. Brak metalizowanych przelotek wyklucza wykorzystanie ich do przewodzenia ciepła między powierzchniami. Samo duże pole miedzi nie rozstrzyga temperatury elementu.
Podczas lutowania liczą się temperatura, czas, szybkość nagrzewania i liczba cykli. Wilgoć oraz naprężenia mogą sprzyjać pęcherzom, rozwarstwieniu i odspojeniu pól. Ponowne lutowanie zwiększa obciążenie cieplne; nacisk na rozgrzane pole dodatkowo grozi uszkodzeniem. Nie ma uniwersalnej liczby bezpiecznych napraw CEM-1.

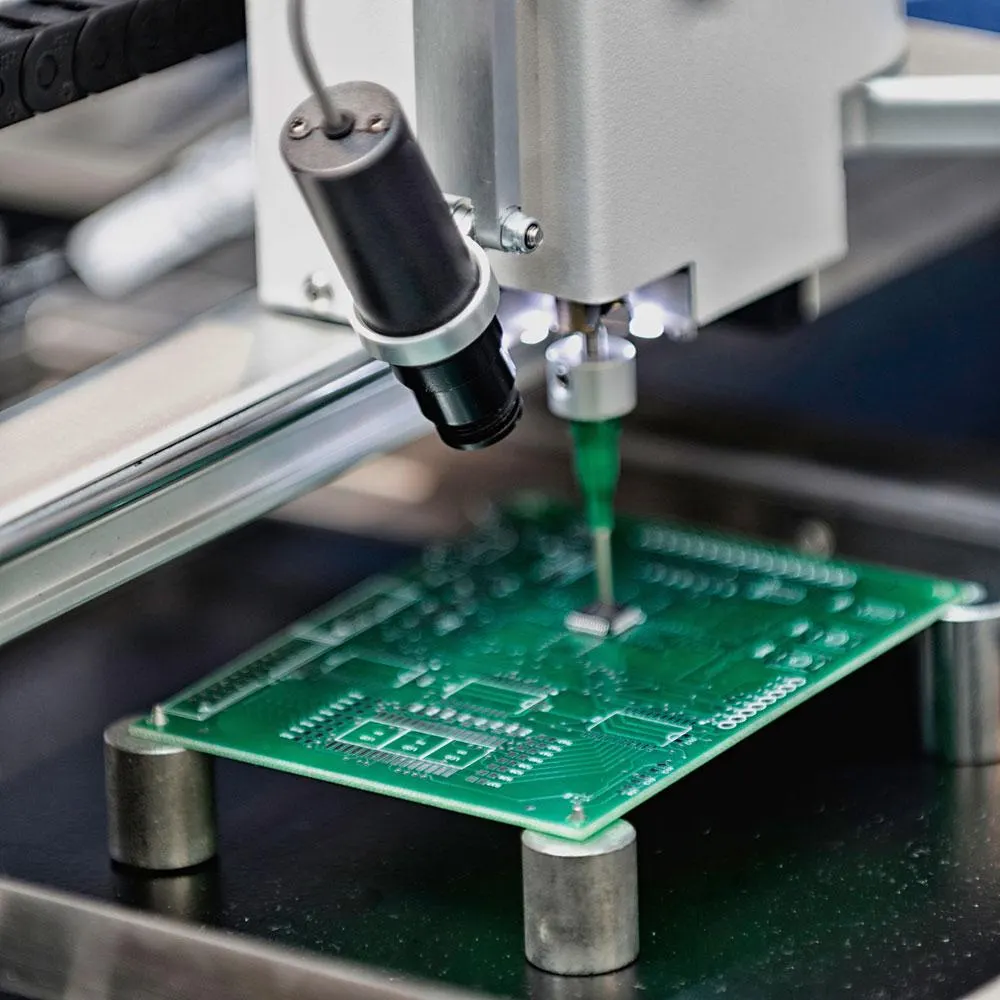

Profil lutowania i ewentualne suszenie uzgodnij według dokumentacji laminatu, wykończenia i elementów. Przy planowaniu montażu elementów na PCB uwzględnij także poprawki i lutowanie dodatkowych przewodów po głównym procesie.
Rozszerzalność: przykład obliczeniowy
Dla swobodnego, równomiernego ogrzania i stałego współczynnika przyrost długości opisuje ΔL = α · L · ΔT. α to liniowy współczynnik rozszerzalności w danym kierunku, L — długość początkowa, ΔT — zmiana temperatury. Współczynnik zależy od kierunku i zakresu temperatur względem Tg.
Założenia (przykład hipotetyczny): długość L = 100 mm, równomierny przyrost temperatury ΔT = 80 K oraz α = 20 · 10−6 K−1. Wartość α jest wyłącznie założeniem rachunkowym, a nie daną CEM-1, FR-4 ani innego wskazanego laminatu. Zakładamy swobodne wydłużenie, brak zmiany właściwości w tym zakresie i brak wpływu wilgoci.
Podstawienie: ΔL = (20 · 10−6 K−1) · 100 mm · 80 K = 0,16 mm.
Czego wynik nie mówi: nie określa odkształcenia rzeczywistej płytki, jej wygięcia, naprężeń w spoinach ani dopuszczalnego profilu lutowania. Sztywne mocowanie ogranicza wydłużenie i może wywołać naprężenia. Porównanie laminatów wymaga ich rzeczywistych danych dla tego samego kierunku i zakresu temperatur.
Obróbka: wykrawanie, wiercenie, frezowanie
Wykrawanie ma sens przede wszystkim przy dużej serii powtarzalnych płytek jednostronnych. Wykrojnik wykonuje obrys i wybrane otwory. Przy prototypach lub zmianach kształtu przygotowanie narzędzia może być nieopłacalne.
Warunki wykrawania zależą od gatunku i grubości. Niewłaściwy luz, zużyte narzędzie lub złe podparcie powodują zadziory i rozwarstwienia przy krawędzi. Wrażliwe są przewężenia, narożniki i otwory blisko obrysu. Podgrzewanie materiału wymaga zaleceń wykonawcy.
Wiercenie i frezowanie ułatwiają wykonywanie otworów oraz zmianę obrysu bez wykrojnika. Nadal wymagają doboru narzędzi, podparcia i posuwu, aby ograniczyć wyrwanie włókien, uszkodzenia miedzi i rozwarstwienia. W FR-4 tkanina szklana zwiększa zużycie ścierne narzędzi.
- Odległości: odstępy otworu od obrysu, miedzi od cięcia i szerokość przewężenia pobierz ze specyfikacji wykonawcy.
- Otwory: określ wymiar, tolerancję i brak metalizacji. Wyprowadzenia powinny wchodzić bez wciskania siłą.
- Krawędzie: uzgodnij kryteria oceny zadziorów i rozwarstwień.
- Panel: zaplanuj podparcie i rozdzielanie bez nadmiernego zginania.
Ogólne możliwości technologiczne wykonawcy należy potwierdzić osobno dla CEM-1. Reguły dla wierconego FR-4 nie muszą obowiązywać przy wykrawaniu CEM-1.
Kiedy wybrać CEM-1, a kiedy FR-4?
CEM-1 może wystarczyć w prostych sterownikach, zabawkach i urządzeniach gospodarstwa domowego, jeżeli spełnia wymagania montażu oraz pracy. Złącza i ciężkie elementy wymagają podparcia. Siły nie powinny obciążać wyłącznie pól i spoin.
CEM-1 nie jest materiałem przeznaczonym do chłodzenia procesorów. Także przy diodach LED trzeba ocenić całą drogę odpływu ciepła. Fotografia złożonej elektroniki nie dowodzi zastosowania w niej tego laminatu.
Przejdź przez pytania od góry. Wymagania konstrukcji są ważniejsze od ceny podłoża.
| Pytanie decyzyjne | Jeżeli tak | Jeżeli nie |
|---|---|---|
| Czy potrzebne są metalizowane otwory albo warstwy wewnętrzne? | Wybierz odpowiedni FR-4 i uzgodnij konstrukcję z wykonawcą. | Przejdź do oceny układu jednostronnego. |
| Czy ścieżki mieszczą się po jednej stronie bez kłopotliwych zworek? | CEM-1 pozostaje kandydatem; oceń montaż i otoczenie. | Porównaj FR-4 z kosztem zworek i dodatkowych operacji. |
| Czy występują naprawy, silne nagrzewanie, wilgoć lub duże siły? | Oceń odpowiedni FR-4; nazwa nie gwarantuje spełnienia wymagań. | Sprawdź, czy konkretny CEM-1 spełnia wymagania procesu i pracy. |
| Czy seria jest duża, a obrys dogodny do wykrawania? | Porównaj pełny koszt CEM-1 z wykrojnikiem i wariantu FR-4. | Porównaj koszt wiercenia i frezowania. |
| Czy wykonawca potwierdza materiał, obróbkę i lutowanie? | Zamów serię próbną do oceny według ustalonych kryteriów. | Nie zatwierdzaj zamiennika wyłącznie na podstawie ceny. |
Projekt i dokumentacja produkcyjna
W zamówieniu określ gatunek laminatu, grubość, miedź, obrys, otwory, maskę i wykończenie. Uzgodnij kontrolę wymiarów, ciągłości, izolacji oraz stanu krawędzi.
Przy zamawianiu prototypów PCB ustal ich cel. Frezowana próbka FR-4 może sprawdzić układ połączeń, ale nie potwierdzi jakości wykrawania ani lutowania docelowego CEM-1.
Co sprawdzić przed zleceniem/wdrożeniem
- Czy wskazano konkretny laminat, a jego karta zawiera Tg, Td, CTE, chłonność wody, CTI i palność według UL 94 dla właściwej odmiany?
- Czy projekt jest jednostronny, a wszystkie przejścia i zworki opisano bez założenia metalizacji otworów?
- Czy wykonawca zatwierdził wykrawanie lub obróbkę skrawaniem, tolerancje oraz odległości od krawędzi?
- Czy złącza, ciężkie elementy i miejsca mocowania mają odpowiednie podparcie?
- Czy uwzględniono wilgoć, przechowywanie, pełny przebieg lutowania i planowane naprawy?
- Czy porównano koszt gotowego zespołu wraz z narzędziami, zworkami i kontrolą?
- Czy próbki do oceny odwzorowują materiał, obróbkę i montaż przewidziane w serii?
Czego ten artykuł nie rozstrzyga: nie wyznacza temperatur lutowania, minimalnych odstępów, obciążalności mechanicznej ani trwałości konkretnej płytki. Wartości zależą od karty katalogowej laminatu, konstrukcji urządzenia i specyfikacji producenta.
