Wybierając firmę świadczącą usługi montażu PCB, sprawdź, czy jej zakres usług, możliwości produkcyjne i sposób kontroli odpowiadają wymaganiom projektu. Porównuj oferty obejmujące te same prace, a deklaracje jakości oceniaj na podstawie dokumentów i uzgodnionych kryteriów odbioru. Certyfikat, cena i lokalizacja są ważne, lecz dopiero razem z planem testów i warunkami współpracy dają podstawę do decyzji.
Ustal zakres zlecenia i wymagania dotyczące materiałów
Zacznij od określenia, czego oczekujesz od wykonawcy. Usługi produkcji elektroniki, określane skrótem EMS, mogą obejmować montaż PCB, zakup komponentów, przegląd projektu pod kątem wytwarzania, testowanie, magazynowanie i wsparcie posprzedażowe. Nie zakładaj, że każda oferta zawiera cały ten zakres. Poproś o wyraźne wskazanie prac objętych wyceną oraz czynności wymagających osobnych ustaleń.

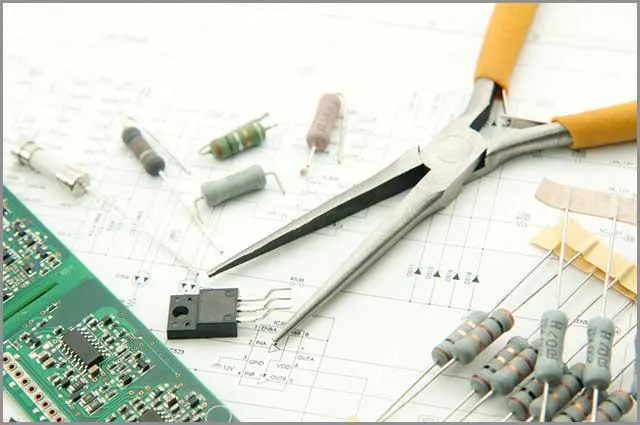

Uzgodnij również, kto dostarcza płytki i elementy oraz kto odpowiada za zgodność materiałów z wymaganiami projektu. Ogólne zapewnienie o „wysokiej jakości” nie zastępuje konkretnych ustaleń. Jeśli wykonawca proponuje zmianę materiału lub komponentu, poproś o jej opis i uzasadnienie przed zatwierdzeniem. Pozwoli to porównywać oferty dotyczące tego samego wyrobu, zamiast zestawiać pozornie podobne ceny.
Sprawdź, jak wykonawca analizuje projekt
Przegląd DFM to analiza projektu pod kątem możliwości jego wykonania. Warto ustalić, czy dostawca przeprowadza ją przed montażem, jakie dane projektu są mu potrzebne i w jakiej formie przekazuje uwagi. Nie chodzi o samą obecność skrótu DFM w ofercie, lecz o sposób wyjaśniania problemów i zatwierdzania proponowanych zmian.
Zapytaj, kto po obu stronach odpowiada za kwestie techniczne. Uzgodnij sposób przekazywania aktualnej dokumentacji oraz potwierdzania, że uwagi zostały rozpatrzone. Przegląd projektu powinien być okazją do omówienia wymagań, a nie obietnicą wykrycia każdego możliwego błędu. Przed uruchomieniem montażu obie strony powinny wiedzieć, na jakiej wersji projektu opiera się zlecenie.
Oceń sprzęt i organizację produkcji

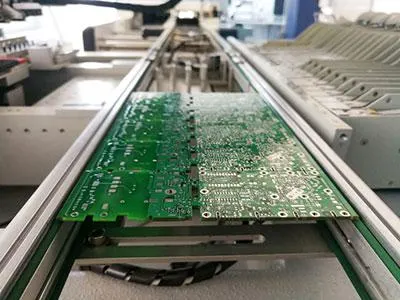

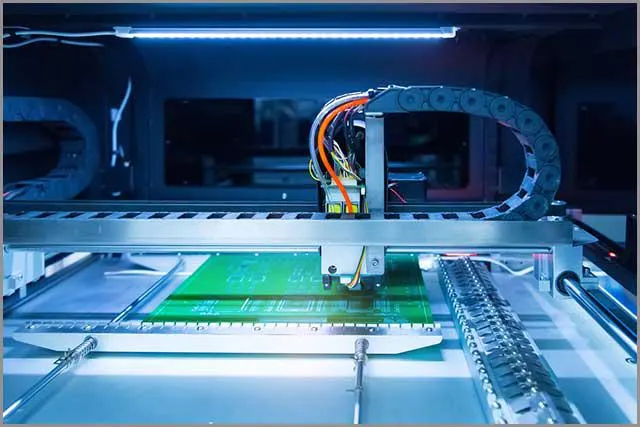

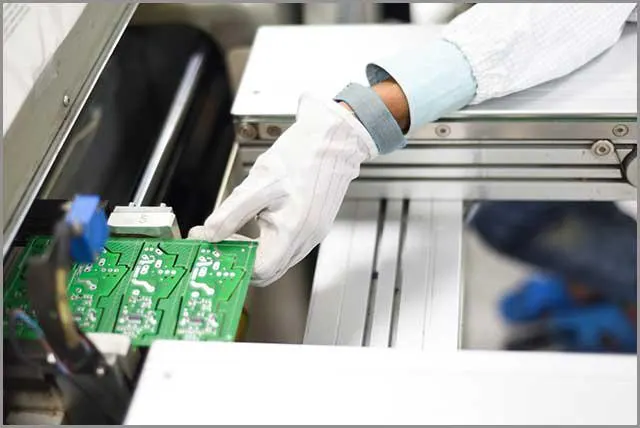

Pytaj o wyposażenie w odniesieniu do elementów i operacji występujących w projekcie. Sama informacja, że zakład dysponuje nowoczesnymi maszynami, niewiele mówi o dopasowaniu do konkretnego zlecenia. Znaczenie mają także utrzymanie sprzętu, instrukcje pracy i przygotowanie personelu. Warto poprosić wykonawcę o opis przebiegu montażu oraz miejsc, w których przewidziano kontrolę.
Liczba linii montażowych nie jest równoznaczna z dostępnością terminu. Ustal, czy dostawca może przyjąć planowaną wielkość serii i jak poinformuje o przeszkodach w realizacji. Jeśli część prac powierza innemu zakładowi, zapytaj o ich zakres oraz odpowiedzialność za odbiór. Sama współpraca z podwykonawcą nie uzasadnia ani odrzucenia, ani zaakceptowania oferty.
Porównaj cenę, logistykę i warunki przechowywania
Porównanie kosztów ma sens dopiero po uzgodnieniu zakresu dostawy. Sprawdź, czy cena obejmuje przygotowanie produkcji, montaż, uzgodnione kontrole, pakowanie i transport. Droższa oferta nie stanowi dowodu lepszej jakości, a niższa cena nie przesądza o wadliwości wyrobu. Różnice warto wyjaśniać przez zakres prac i odpowiedzialności, zamiast oceniać je na podstawie samej kwoty.

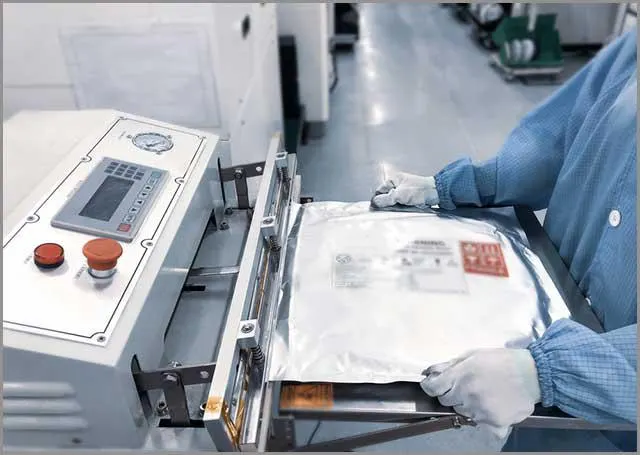

Lokalizację wykonawcy rozpatruj razem z organizacją przewozu i komunikacji. Uzgodnij termin przekazania przesyłki, sposób pakowania oraz warunki przechowywania gotowych zespołów. Ochrona przed wilgocią ma znaczenie, ale nie należy narzucać jednego sposobu pakowania wszystkim wyrobom. Poproś o rozwiązanie dopasowane do wymagań zlecenia. Ustal też sposób zgłaszania problemów po dostawie i osobę odpowiedzialną za ich wyjaśnienie.
Certyfikaty i normy: sprawdź, czego dotyczą
Rozróżniaj normy systemu zarządzania jakością od dokumentów określających kryteria oceny płytek i zmontowanych zespołów. ISO 9001 dotyczy organizacji zarządzania jakością; nie zastępuje ustaleń dotyczących odbioru konkretnego wyrobu. Poproś o numer certyfikatu, jego zakres i dane jednostki wydającej. Sprawdź, czy przedstawiony dokument odnosi się do firmy oraz działalności objętej zleceniem.
| Norma | Czego dotyczy | Co ustalić z wykonawcą |
|---|---|---|
| ISO 9001 | System zarządzania jakością. | Numer, zakres i jednostkę wydającą certyfikat. |
| IATF 16949 | System zarządzania jakością w łańcuchu dostaw motoryzacyjnych; rozszerzenie ISO 9001. | Czy wymagania tej branży dotyczą zlecenia i jak wykonawca je uwzględnia. |
| ISO 13485 | System zarządzania jakością dotyczący wyrobów medycznych, z naciskiem na ryzyko, nadzór projektowy i dokumentację. | Jakie wymagania związane z zastosowaniem wyrobu trzeba uwzględnić. |
| IPC-A-610 | Kryteria akceptacji zmontowanych zespołów elektronicznych. | Wydanie dokumentu i kryteria przyjęte do odbioru montażu. |
| IPC-A-600 | Kryteria akceptacji niezmontowanych płytek drukowanych. | Wymagania dotyczące oceny samych płytek. |
Certyfikacja ISO 9001 nie polega na samodzielnym ogłoszeniu zgodności przez organizację: certyfikat wydaje jednostka certyfikująca. Z kolei odwołanie do IPC powinno wskazywać właściwy dokument, zamiast pozostawać ogólnym hasłem „jakość zgodna z IPC”. Nie przypisuj dostawcy żadnego certyfikatu bez sprawdzenia dokumentów i nie traktuj samego logo jako potwierdzenia zakresu certyfikacji.
Dobierz inspekcję i testy do możliwych usterek

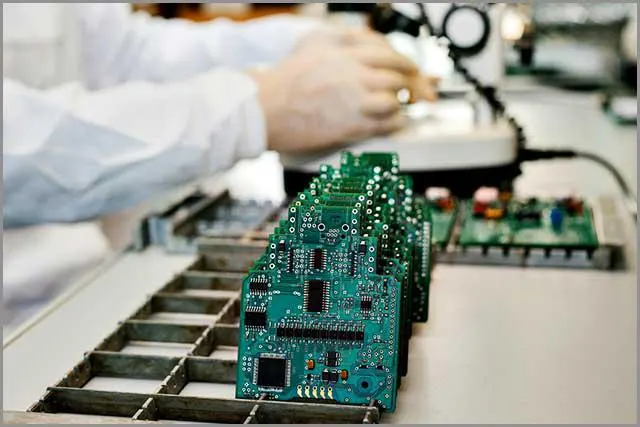

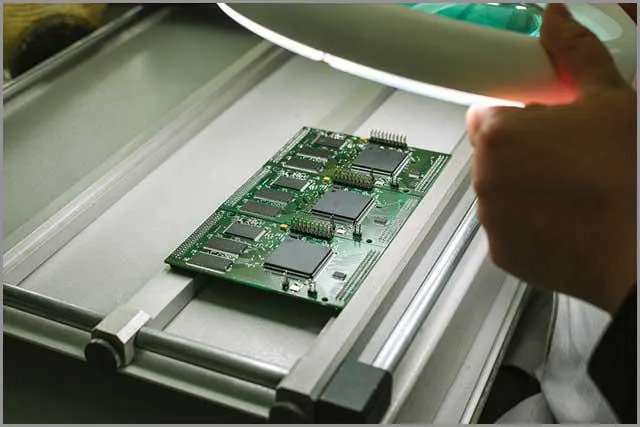

Inspekcja optyczna, badanie połączeń elektrycznych i test działania urządzenia odpowiadają na różne pytania. Poproś o plan kontroli, który wskazuje zastosowane metody oraz ich ograniczenia. Zapewnienie, że „płytki są testowane”, jest zbyt ogólne, aby ocenić, co rzeczywiście zostanie sprawdzone.
| Metoda | Zakres kontroli | Ograniczenie istotne przy wyborze |
|---|---|---|
| AOI | Bezkontaktowa inspekcja kamerami; wykrywa m.in. brak lub przesunięcie elementu, niewłaściwy element i mostki lutownicze. | Nie pozwala obejrzeć spoin ukrytych pod BGA. |
| Inspekcja rentgenowska | Uzupełnia kontrolę połączeń ukrytych pod obudowami, m.in. BGA i QFN. | Jej zakres trzeba powiązać z obudowami występującymi w projekcie. |

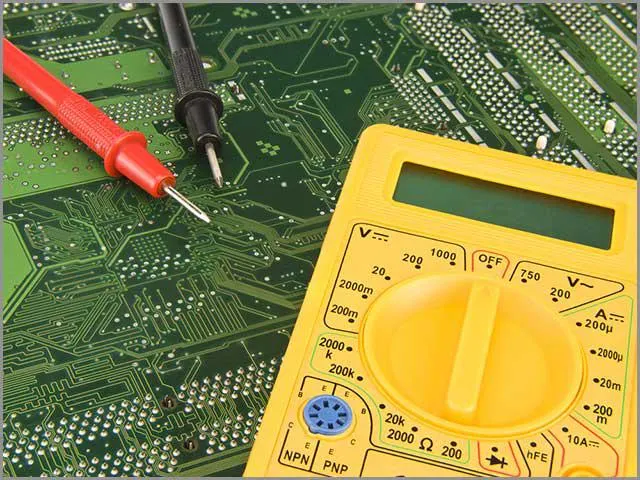

| ICT | Elektryczne sprawdzanie zwarć, przerw, rezystancji, pojemności i obecności elementów. | Skuteczność zależy od dostępu do punktów testowych. |
| Test ruchomymi sondami | Testowanie elektryczne bez dedykowanego przyrządu stykowego. | Jest wolniejsze od ICT z takim przyrządem. |
| FCT | Końcowy test funkcjonalny w warunkach zbliżonych do normalnej pracy. | Wymaga uzgodnienia, jakie funkcje i warunki pracy będą sprawdzane. |
Przykładowa kolejność kontroli to AOI po lutowaniu rozpływowym, następnie ICT i FCT, z uzupełniającą inspekcją rentgenowską tam, gdzie jest potrzebna. Nie jest to gotowy plan dla każdego projektu. Pozytywny wynik ICT nie gwarantuje działania urządzenia, dlatego zakres testu funkcjonalnego trzeba omówić osobno. Podobnie inspekcja kamerami nie zastępuje kontroli ukrytych połączeń.
Oblicz, kiedy koszt przygotowania ICT się zwraca
Przy wyborze metody testowania porównaj koszt przygotowania oraz koszt sprawdzenia sztuki. ICT z dedykowanym przyrządem stykowym jest popularne w średnich i dużych seriach. Test ruchomymi sondami nie wymaga takiego przyrządu, lecz trwa dłużej. Wybór powinien uwzględniać zarówno zakres badania, jak i ekonomikę zlecenia.
Przykład obliczeniowy z założonymi wartościami: przygotowanie przyrządu ICT kosztuje 4000 umownych jednostek kosztu, test ICT kosztuje 1 jednostkę na sztukę, a test ruchomymi sondami — 50 jednostek na sztukę. Są to wartości ilustracyjne, a nie cennik wykonawcy.
Dla liczby sztuk N koszty wynoszą: KICT = 4000 + N × 1 oraz Ksondy = N × 50. Punkt równowagi otrzymujemy z zależności: N = 4000 / (50 − 1) ≈ 81,6 szt.
Powyżej tego punktu ICT jest tańsze w przyjętym modelu. Wynik nie stanowi uniwersalnego progu opłacalności: zależy od założeń dotyczących kosztów. Przed zastosowaniem porównania do własnego zamówienia sprawdź również, czy wycenione metody obejmują uzgodniony zakres kontroli. Sama oszczędność nie rozstrzyga o przydatności testu.
Odczytuj wskaźniki jakości razem z ich definicją
Jeżeli dostawca przedstawia DPMO, poproś o wyjaśnienie sposobu liczenia wad i możliwości ich wystąpienia. Ten wskaźnik odnosi liczbę wad do liczby rozpatrywanych możliwości, przeliczonej na milion. Bez znajomości mianownika trudno ocenić znaczenie podanej wartości lub porównać raporty.
Przykład obliczeniowy z założonymi wartościami: w zbiorze 300 zespołów przyjęto po 2000 możliwości wystąpienia wady i odnotowano 45 wad. Obliczenie ma postać: DPMO = 45 / (300 × 2000) × 106 = 75.
To ilustracja rachunku, a nie wynik konkretnego zakładu ani docelowy poziom jakości. DPMO nie jest procentem wadliwych płytek: liczy wady w odniesieniu do przyjętych możliwości ich wystąpienia. Przy porównywaniu wykonawców poproś więc o tę samą definicję wskaźnika oraz opis zakresu kontroli, z której pochodzą dane.
Lista kontrolna przed wyborem wykonawcy
Zbierz odpowiedzi w jednym zestawieniu. Dzięki temu łatwiej zauważysz braki oferty i oddzielisz ustalenia od ogólnych deklaracji. Przed decyzją sprawdź, czy masz potwierdzone następujące kwestie:
- Zakres usług: odpowiedzialność za montaż, zakup komponentów, testy, magazynowanie i wsparcie po dostawie.
- Przegląd DFM: wymagane dane projektu, sposób przekazywania uwag i zatwierdzania zmian.
- Dokumenty jakościowe: numer i zakres przedstawionego certyfikatu oraz jednostkę wydającą.
- Kryteria odbioru: wskazanie właściwych norm IPC i uzgodnienie ich zastosowania do zlecenia.
- Plan kontroli: zakres AOI, ewentualnej inspekcji rentgenowskiej, badań elektrycznych i FCT.
- Koszty testowania: rozdzielenie kosztów przygotowania od kosztów zależnych od liczby sztuk.
- Raportowanie: sposób przekazywania wyników oraz definicje używanych wskaźników jakości.
- Realizacja dostawy: dostępność produkcji, pakowanie, transport i sposób zgłaszania problemów.
FAQ — pytania o wybór usługi montażu PCB
Czy certyfikat ISO 9001 wystarczy do oceny wykonawcy?
Nie. Dotyczy systemu zarządzania jakością, dlatego trzeba osobno uzgodnić wymagania wyrobu, kryteria odbioru i zakres testów. Sprawdź też numer certyfikatu, jego zakres oraz jednostkę wydającą.
Czy AOI sprawdzi połączenia pod BGA?
Nie, kamery nie widzą spoin ukrytych pod BGA. W planie kontroli takich połączeń trzeba uwzględnić odpowiednią metodę uzupełniającą, na przykład inspekcję rentgenowską.
Czy po ICT potrzebny jest test funkcjonalny?
Pozytywny wynik ICT nie gwarantuje prawidłowej pracy urządzenia. FCT służy sprawdzeniu uzgodnionych funkcji w warunkach zbliżonych do normalnego użytkowania, więc decyzję o jego zakresie podejmij na podstawie wymagań projektu.
Jak porównać oferty z różnymi metodami testowania?
Najpierw zestaw zakres wykrywanych usterek i ograniczenia metod. Następnie porównaj koszt przygotowania i koszt badania sztuki dla planowanej serii. Najniższa kwota nie zastępuje zgodności z wymaganiami kontroli.
Podsumowanie
Wybór wykonawcy montażu PCB oprzyj na zgodności oferty z projektem, przejrzystej odpowiedzialności i jasno opisanym planie kontroli. Sprawdź dokumenty, porównaj pełny zakres kosztów i uzgodnij kryteria odbioru przed rozpoczęciem produkcji. Jeśli rozważasz współpracę z OurPCB, skontaktuj się, aby omówić zakres montażu oraz wymagania dotyczące testów i dostawy.
