Przy zamawianiu niestandardowych wiązek przewodów każdemu wymaganiu trzeba przypisać konkretny zapis na rysunku, w tabeli połączeń lub w wykazie materiałów. Sam przekrój żyły nie określa jeszcze właściwego styku, a poprawna wysokość zacisku nie potwierdza jakości całej wiązki. Dokumentacja powinna jednoznacznie wskazywać części, sposób ich połączenia, wymiary z tolerancjami oraz kryteria odbioru.
W skrócie
- AWG opisuje wielkość żyły; nie zastępuje średnicy przewodu z izolacją ani sprawdzenia dopuszczalnego prądu.
- Obudowa złącza, styk i przewód muszą tworzyć zgodny zestaw, wskazany numerami katalogowymi.
- Wysokość zacisku dotyczy jego przekroju po zaciśnięciu, a nie długości wzdłuż przewodu.
- Długości wymagają punktów odniesienia, tolerancji i opisu ułożenia wiązki podczas kontroli.
- Rysunek, tabela połączeń i wymagania odbioru muszą dotyczyć tej samej wersji wyrobu.
Spis treści
- Od zapytania do jednoznacznej dokumentacji
- Słownik zakupowy i odpowiedniki na rysunku
- Przekrój, AWG i izolacja przewodu
- Styki, końcówki i obudowy złączy
- Wysokość zacisku i wymagania wykonania
- Długości, tolerancje i przykład obliczeń
- Lista kontrolna zamówienia i odbioru
- Typowe błędy w dokumentacji
- Pytania przed zamówieniem wiązki
Od zapytania do jednoznacznej dokumentacji

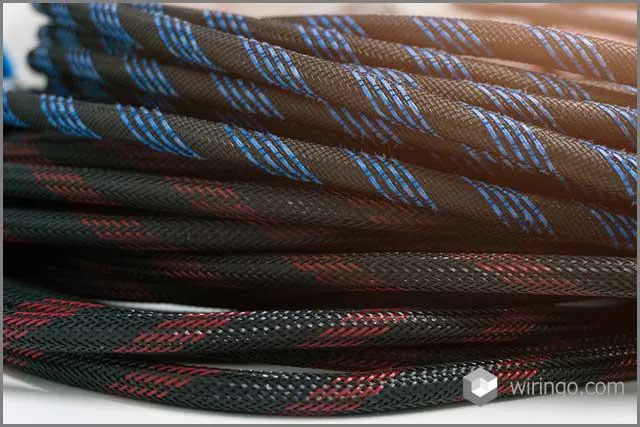

Wiązka to uporządkowany układ przewodów, zakończeń i elementów mocujących, przeznaczony do określonego urządzenia. Może zawierać rozgałęzienia, połączenia wewnętrzne, osłony i ekrany. Nie każdy przewód musi kończyć się złączem. Różnice konstrukcyjne omawia też artykuł o zespole kablowym i wiązce przewodów. Przy zamówieniu ważniejszy od samej nazwy jest jednak kompletny opis wykonania.
Rysunek określa geometrię, tabela połączeń wskazuje przebieg obwodów, a wykaz materiałów identyfikuje części. Instrukcja wykonania połączeń i plan kontroli uzupełniają ten zestaw. Ustal, który dokument rozstrzyga rozbieżności oraz jak zatwierdza się zmianę przewodu lub styku. Dopisek „zamiennik dopuszczalny” bez kryteriów technicznych pozostawia zbyt wiele swobody.
W dokumentacji wiązki przewodów na zamówienie warto wskazać również warunki pracy: ruch przewodów, narażenie na ścieranie, temperaturę, wilgoć i kontakt z substancjami chemicznymi. Konkretne wykonanie zależy od dostawcy i rysunku. Fotografia może pomóc rozpoznać układ, lecz nie zastąpi wymiarów, numeracji styków ani wymagań elektrycznych.
Słownik zakupowy i odpowiedniki na rysunku
Poniższa tabela porządkuje pojęcia, które najłatwiej pomylić podczas uzgadniania zamówienia. Każdy wiersz pokazuje także, gdzie szukać rozstrzygającego zapisu. Wymiary i kryteria odnoszą się do wskazanego wyrobu, nie do dowolnego elementu podobnego z wyglądu.
| Termin | Co oznacza | Zapis w dokumentacji | Co sprawdzić |
|---|---|---|---|
| Przekrój żyły / AWG | Wielkość części przewodzącej, bez izolacji | Przekrój w mm² albo AWG oraz oznaczenie przewodu | Zgodność z zakresem styku i wymaganiami obwodu |
| Średnica zewnętrzna przewodu | Wymiar obejmujący izolację | Zakres z karty przewodu | Dopasowanie do uszczelki, osłony i zacisku izolacji |
| Styk zaciskany | Metalowy element łączący żyłę z częścią współpracującą złącza | Numer katalogowy, powłoka, dopuszczony przewód | Zgodność z obudową i narzędziem |
| Końcówka tulejkowa | Zakończenie linki wkładane do odpowiedniego zacisku | Typ, przekrój i długość części metalowej | Dopuszczenie w dokumentacji zacisku odbiorczego |
| Długość odizolowania | Długość żyły odsłoniętej przed zakończeniem | Wymiar w instrukcji obróbki końca przewodu | Położenie izolacji i żyły po zaciśnięciu |
| Wysokość zacisku | Wymiar uformowanej części obejmującej żyłę | Wartość, tolerancja i metoda pomiaru według specyfikacji | Zgodność dla konkretnej pary przewód–styk |
| Długość gałęzi | Odległość wzdłuż wskazanej drogi między bazami pomiarowymi | Bazy, tolerancja i sposób ułożenia | Czy pomiar obejmuje złącze i fragment rozgałęzienia |
| Odciążenie mechaniczne | Mocowanie przejmujące siły działające na przewód | Miejsce uchwytu, obejmy lub osłony | Czy siła omija połączenie elektryczne |
| Tabela połączeń | Przyporządkowanie końców każdego obwodu | Złącze, komora, oznaczenie przewodu, drugi koniec | Orientację widoku i zgodność z programem kontroli |
Przekrój, AWG i izolacja przewodu
Większy numer AWG oznacza mniejszy nominalny przekrój żyły. Dla tego samego materiału, długości i temperatury mniejszy przekrój daje większą rezystancję. AWG nie oznacza promienia przewodu ani jego średnicy z izolacją. Przy zamianie przewodu oznaczonego w AWG na przewód opisany w mm² trzeba porównać dane katalogowe i zgodność ze stykiem; przybliżone przeliczenie nie jest zgodą na zamianę.
Rezystancję jednorodnej żyły można oszacować ze wzoru R = ρ · L / A, gdzie ρ oznacza rezystywność materiału w przyjętej temperaturze, L długość żyły, a A pole przekroju. Jeżeli przekrój wzrośnie dwukrotnie przy niezmienionych pozostałych wielkościach, rezystancja spadnie o połowę. To zależność wynikająca ze wzoru, nie wynik pomiaru konkretnej wiązki. W obwodzie zasilania trzeba uwzględnić także drogę powrotną oraz rezystancje połączeń.
Dopuszczalnego prądu nie wyznacza się wyłącznie z AWG. Znaczenie mają temperatura otoczenia, materiał izolacji, skupienie przewodów, sposób odprowadzania ciepła i ograniczenia złącza. Spadek napięcia oblicza się jako ΔU = I · R, a moc strat jako P = I² · R. Zgodność spadku napięcia z wymaganiem nie dowodzi jeszcze, że przewód i styki będą miały dopuszczalną temperaturę.

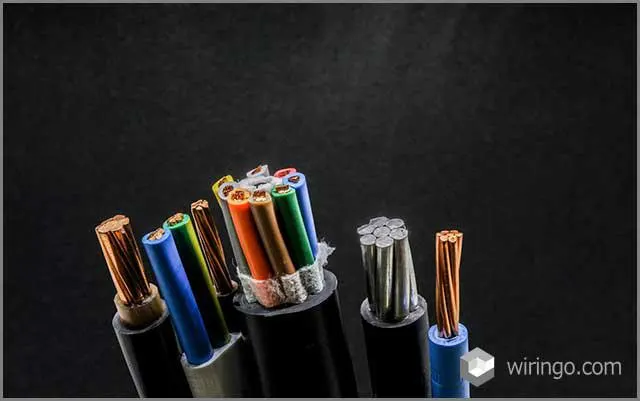

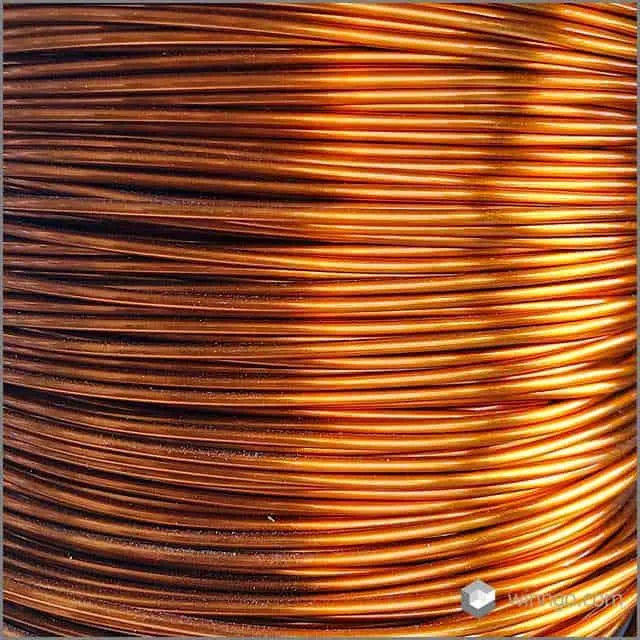

Drut ma jednolitą żyłę, a linka składa się z wielu drucików. Linka i oplot nie są synonimami: oplot może pełnić funkcję ekranu albo osłony mechanicznej. Kabel koncentryczny ma przewodnik wewnętrzny i otaczający go przewodnik zewnętrzny, rozdzielone dielektrykiem; nie jest po prostu „plecionym drutem”. Te rozróżnienia zapobiegają zamówieniu przewodu o innej konstrukcji.
Specyfikacja przewodu powinna obejmować materiał żyły, jej budowę i powłokę, przekrój, izolację, średnicę zewnętrzną oraz wymagane właściwości środowiskowe. Kolor identyfikuje obwód, lecz nie określa tych parametrów. Więcej zagadnień do uzgodnienia zawiera opis izolacji przewodów i kabli.
Styki, końcówki i obudowy złączy
W zamówieniu używaj precyzyjnych nazw: styk zaciskany, końcówka oczkowa, końcówka tulejkowa lub zacisk śrubowy. Samo słowo „terminal” nie wskazuje jednoznacznie części. Obudowa złącza i umieszczany w niej styk mają zwykle odrębne numery katalogowe. Trzeba też uwzględnić blokady, uszczelki i zaślepki, jeżeli przewiduje je wybrana konstrukcja.
Dobór zaczyna się od zgodności obudowy i styku, następnie sprawdza się dopuszczony przekrój oraz budowę żyły i średnicę izolacji. Ocenia się również powłoki współpracujących styków, warunki środowiskowe i parametry elektryczne. Mechaniczne dopasowanie do komory nie dowodzi pełnej zamienności. Nie należy utożsamiać dopuszczalnego prądu pojedynczego styku z obciążalnością całego obsadzonego złącza bez sprawdzenia warunków podanych przez producenta.
Na rysunku złącza podaj, czy numerację ogląda się od strony łączenia, czy od strony przewodów. Zaznacz położenie klucza i zatrzasku oraz oznacz komory. Opis „czerwony przewód po lewej” jest niewystarczający: po obróceniu złącza lewa strona się zmienia. W tabeli połączeń odwołuj się do numeru komory, a kolor traktuj jako dodatkową informację.
Końcówka tulejkowa porządkuje druciki linki przy zakończeniu, ale jej użycie musi być zgodne z wymaganiami zacisku odbiorczego. Wpisz dopuszczony typ zakończenia, zamiast pozostawiać wykonawcy wybór między gołą linką a tulejką. Podobnie określ wykonanie niewykorzystanych komór: pustą komorę i komorę zamkniętą zaślepką należy rozróżnić w dokumentacji.
Wysokość zacisku i wymagania wykonania
Zaciskanie polega na trwałym odkształceniu części metalowej wokół żyły. Wysokość zacisku mierzy się poprzecznie do osi przewodu, w miejscu wskazanym w specyfikacji; nie jest to długość styku. Wartość i tolerancję należy pobrać z dokumentacji dla wybranego styku, przewodu oraz narzędzia. Nie istnieje jedna wysokość odpowiednia dla wszystkich zakończeń o danym AWG.
W styku z osobnymi skrzydełkami część obejmująca żyłę tworzy połączenie elektryczne, a część obejmująca izolację zapewnia podparcie mechaniczne. To nie oznacza zaciskania tego samego miejsca po raz drugi. Rozszerzenie wejścia do zacisku ogranicza uszkadzanie drucików przez krawędź metalu; nie jest elementem prowadzenia kabli poza złączem.
Specyfikacja wykonania powinna ustalać długość odizolowania, położenie żyły i izolacji oraz wymagany kształt zacisku. Sam zgodny wymiar wysokości nie wystarcza do oceny połączenia. Metodę pomiaru, oględziny i ewentualne badania mechaniczne dobiera się według dokumentacji danego zakończenia.
Przy zakupie poproś o wskazanie dokumentu, z którego pochodzą nastawy i kryteria odbioru, oraz jego wersji. Jeżeli dostawca proponuje inny przewód, trzeba ponownie potwierdzić zgodność całego zestawu. Zapis „zacisnąć mocniej” nie jest wymaganiem technicznym, a dodatkowe lutowanie nie powinno być domyślną naprawą niezgodnego zacisku.
Długości, tolerancje i przykład obliczeń
Określenie „długość wiązki” jest niepełne bez baz pomiarowych. Można mierzyć między czołami złączy, od tylnej powierzchni obudowy do rozgałęzienia albo między miejscami mocowania. Te wymiary nie są zamienne. Rysunek powinien pokazywać także, czy długość biegnie wzdłuż osi przewodu, oraz jak ułożyć wiązkę bez nieokreślonego naprężania.
Przykład założony: rozpatrujemy prosty łańcuch wymiarowy wzdłuż jednej gałęzi. Od bazy A do rozgałęzienia B przyjmujemy L₁ = 300 ± 3 mm, a od B do bazy C przyjmujemy L₂ = 120 ± 2 mm. Są to wyłącznie wartości ilustracyjne, nie tolerancje zalecane dla dowolnej wiązki. Przyjmujemy, że skrajne odchyłki mogą wystąpić jednocześnie.
- Długość nominalna: L = L₁ + L₂ = 300 + 120 = 420 mm.
- Najmniejsza długość: Lmin = (300 − 3) + (120 − 2) = 415 mm.
- Największa długość: Lmax = (300 + 3) + (120 + 2) = 425 mm.
- Wynik w zapisie symetrycznym: L = 420 ± 5 mm, ponieważ 3 + 2 = 5 mm.
Jeżeli konstruktor wymaga na tym samym odcinku 420 ± 4 mm, dotychczasowe tolerancje częściowe nie gwarantują spełnienia wymagania. Ich zakres jest szerszy od wymaganego przedziału 416–424 mm. Trzeba zmienić podział tolerancji albo uzgodnić sposób wykonania i bezpośrednią kontrolę wymiaru końcowego. Nie wystarczy dopisać ciaśniejszego wymagania do niespójnego rysunku.
Osobny przykład założony dotyczący wysokości zacisku: przyjmijmy h = 1,20 ± 0,05 mm. Dolna granica wynosi 1,15 mm, górna 1,25 mm, a szerokość przedziału 0,10 mm. Rachunek pokazuje wyłącznie interpretację tolerancji; tych wartości nie wolno przenosić do nastaw narzędzia. Rzeczywiste granice określa dokumentacja zakończenia. Przy ocenie wyniku blisko granicy trzeba uwzględnić uzgodnioną regułę decyzji i niepewność pomiaru.
Lista kontrolna zamówienia i odbioru
Przed zatwierdzeniem zamówienia przejdź przez dokumenty w podanej kolejności. Brak informacji oznacz jako punkt do uzgodnienia, zamiast uzupełniać go na podstawie podobnej wiązki.
- Identyfikacja: numer wyrobu, wersja rysunku oraz zgodne wersje tabeli połączeń i wykazu materiałów.
- Materiały: jednoznaczne oznaczenia przewodów, styków, obudów, blokad, uszczelek i osłon; zatwierdzone zasady zamian. Pomocna jest struktura zestawienia komponentów BOM.
- Połączenia: przypisanie każdego końca przewodu do komory, opis rozgałęzień elektrycznych, zakończeń ekranów i komór niewykorzystanych.
- Geometria: punkty odniesienia, długości, tolerancje, położenie rozgałęzień, osłon, etykiet i uchwytów.
- Zakończenia: właściwa specyfikacja zaciskania, odizolowania i osadzania styków; potwierdzona zgodność narzędzia.
- Kontrola: metoda, zakres sprawdzanych połączeń, kryteria oraz sposób zapisu wyników; uzgodnione badania na próbkach.
- Odstępstwa: wskazana osoba uprawniona do zatwierdzenia zmiany i sposób powiązania zgody z partią wyrobu.
Dobór kontroli wynika z możliwych wad. Poszczególne metody odpowiadają na inne pytania, dlatego nie należy zastępować wszystkich jednym sprawdzeniem ciągłości.
| Co trzeba wykryć | Właściwa kontrola | Czego sama nie potwierdza |
|---|---|---|
| Przerwę, zwarcie lub zamienione przewody | Kontrola elektryczna według kompletnej tabeli połączeń | Wytrzymałości mechanicznej zacisku |
| Nieprawidłową geometrię zakończenia | Oględziny i pomiar wskazanych wymiarów | Zgodności wszystkich obwodów wiązki |
| Niewystarczające utrzymanie przewodu w styku | Próba wyrywania według uzgodnionej procedury | Osadzenia styku i działania blokady w obudowie |
| Nieprawidłowe długości lub położenie rozgałęzień | Kontrola wymiarowa względem baz z rysunku | Zgodności izolacji i parametrów elektrycznych |
Badania izolacji wymagają osobnego określenia warunków i uwzględnienia podłączonych elementów. Kryteria i zakres kontroli opisuje szerzej artykuł o testowaniu przewodów. W zamówieniu wskaż także, które próby dotyczą gotowych sztuk, a które próbek; próba niszcząca nie może być traktowana jak zwykła kontrola bez wpływu na wyrób.
Typowe błędy w dokumentacji
- Dobór styku tylko według przekroju. Pominięcie budowy żyły i średnicy izolacji może uniemożliwić poprawne wykonanie zakończenia.
- Brak orientacji widoku złącza. Numeracja bez określenia strony patrzenia sprzyja lustrzanemu odwróceniu połączeń.
- Jedna tolerancja dla wszystkich cech. Długość luźnej gałęzi i wysokość zacisku mają inne funkcje i wymagają odrębnych ustaleń.
- Kontrola wyłącznie koloru i ciągłości. Nie zastępuje identyfikacji części, oceny zakończeń ani sprawdzenia braku niepożądanych połączeń.
- Zmiana części bez zmiany dokumentacji. Utrudnia późniejszy odbiór, serwis i odtworzenie wykonania.
Pytania przed zamówieniem wiązki
Czy wystarczy wysłać zdjęcie i podać długość wiązki?
To wystarczy do wstępnego omówienia konstrukcji. Do jednoznacznego zamówienia potrzebne są jeszcze połączenia, identyfikacja materiałów, bazy wymiarowe, tolerancje i wymagania odbioru. Elementy nierozpoznane na zdjęciu trzeba zidentyfikować i zatwierdzić przed wykonaniem.
Czy przewód o takim samym AWG można zastosować bez dodatkowej weryfikacji?
Nie. Może mieć inną budowę żyły, powłokę, średnicę izolacji lub właściwości środowiskowe. Porównaj karty przewodów i specyfikację zakończenia, a następnie zatwierdź zamianę w dokumentacji.
Skąd wziąć właściwą wysokość zacisku?
Ze specyfikacji wykonania połączenia dla konkretnego styku i przewodu, z uwzględnieniem wskazanego narzędzia. Jeśli dokument nie obejmuje wybranego zestawu, potrzebne jest techniczne potwierdzenie jego dopuszczenia. Wartość z podobnego złącza nie jest wystarczającą podstawą.
Czy można umieścić dwa przewody w jednym styku?
Tylko gdy dokumentacja dopuszcza takie zakończenie dla danych przewodów i narzędzia. Sama suma przekrojów mieszcząca się w zakresie styku nie wystarcza. W przeciwnym razie trzeba zaprojektować odrębne, dopuszczone połączenie rozgałęźne.
Czy poprawna ciągłość oznacza, że wiązka nadaje się do odbioru?
Nie. Potwierdza tylko część wymagań elektrycznych, w zakresie objętym badaniem. Odbiór powinien obejmować również zgodność materiałów, wymiarów, zakończeń i blokad oraz pozostałe wymagania wskazane w uzgodnionym planie kontroli.
