Niestandardowe izolacje przewodów i kabli — jak wybrać PTFE, FEP lub PFA?

Niestandardowe izolacje przewodów i kabli dobiera się do temperatury żyły, napięcia, miejsca na przewód i sposobu jego zginania. PTFE warto rozważyć przy wysokiej temperaturze i narażeniu chemicznym, FEP przy wymaganiu izolacji wytłaczanej ze stopu i niższej temperaturze pracy, a PFA wtedy, gdy potrzebne są zarówno wytłaczanie ze stopu, jak i wysoka odporność cieplna. Żaden z tych materiałów nie gwarantuje sam w sobie określonej grubości ścianki ani trwałości w ruchu: rozstrzygają konstrukcja przewodu, karta konkretnego gatunku i badania gotowego wyrobu.

W skrócie

• Porównuj konkretny gatunek tworzywa i gotowy przewód, nie sam skrót PTFE, FEP lub PFA.
• Temperatura pracy, temperatura topnienia i temperatura przetwarzania oznaczają różne rzeczy.
• Na rysunku określ minimalną miejscową grubość izolacji oraz maksymalną średnicę przewodu.
• Do pracy w ruchu potrzebne są dane o zginaniu całego przewodu; wydłużenie tworzywa przy zerwaniu nie wystarcza.

Spis treści

• PTFE, FEP i PFA — porównanie materiałów
• Jak odczytywać dane o temperaturze?
• Grubość izolacji i obliczenie tolerancji
• Giętkość i trwałość podczas zginania
• Wytłaczanie i przygotowanie końcówek
• Chemikalia i właściwości elektryczne
• Dokumentacja materiałowa i lista kontrolna
• Typowe błędy
• Najczęstsze pytania

PTFE, FEP i PFA — porównanie materiałów

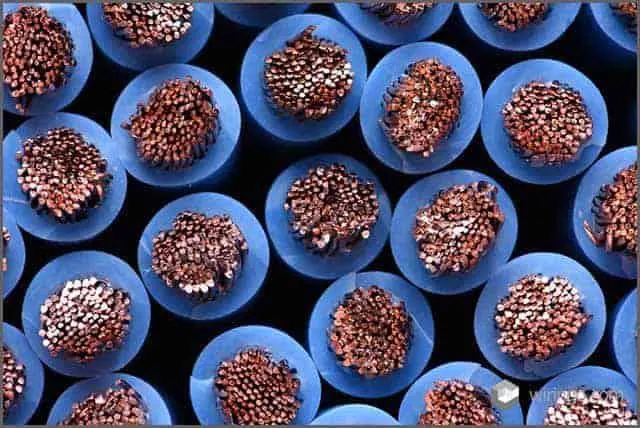

Najpierw ustal, której warstwy dotyczy dobór. Izolacja żyły oddziela elektrycznie przewodnik od otoczenia i sąsiednich żył. Powłoka zewnętrzna kabla osłania cały zespół przed oddziaływaniami mechanicznymi i środowiskowymi. Cienka izolacja żyły nie zastępuje powłoki, przepustu ani odciążenia przy złączu.

PTFE to politetrafluoroetylen, FEP jest kopolimerem tetrafluoroetylenu i heksafluoropropylenu, a PFA należy do perfluorowanych kopolimerów zawierających grupy alkoksylowe. Wszystkie są fluoropolimerami, lecz różnią się przetwórstwem i zachowaniem mechanicznym. Poniższe temperatury pochodzą z dokumentacji wskazanych gatunków Chemours. To przykłady danych materiałowych, nie zalecenie konkretnej marki ani parametry wszystkich przewodów z danego tworzywa.

Nie ma uniwersalnej odpowiedzi, który materiał daje najcieńszą lub najbardziej giętką izolację. Porównanie ma sens dopiero przy tej samej żyle, wymaganym napięciu, narażeniach i kryteriach odbioru. Wymiar osiągalny technologicznie może być niewystarczający pod względem odporności na przetarcie.

Jak odczytywać dane o temperaturze?

Temperatura pracy ciągłej opisuje zachowanie materiału podczas długotrwałego starzenia według określonego kryterium. Temperatura topnienia opisuje przemianę fizyczną, a temperatura przetwarzania dotyczy wytwarzania wyrobu. Nie wolno używać ich zamiennie.

W karcie Chemours FEP 100 podano temperaturę topnienia 260°C, ale temperaturę pracy ciągłej 205°C. Dla PFA 340 odpowiednie wartości wynoszą 305°C i 260°C. Karta PFA 340 opisuje ponadto ogrzewanie tworzywa podczas przetwarzania do około 390°C. Ta ostatnia wartość nie jest dopuszczalną temperaturą pracy przewodu ani nastawą lutownicy.

W obu tych kartach temperatura pracy ciągłej odnosi się do zachowania połowy początkowej wytrzymałości na rozciąganie i wydłużenia przy zerwaniu po starzeniu cieplnym przez 20 000 godzin. To kryterium oceny tworzywa, a nie obietnica takiej trwałości kabla w urządzeniu. Jednoczesne działanie temperatury, napięcia, zginania i chemikaliów wymaga oceny całej konstrukcji.

W specyfikacji podaj temperaturę otoczenia, przewidywaną temperaturę żyły pod obciążeniem oraz krótkotrwałe narażenia podczas montażu. Ograniczenie może wynikać także z pokrycia przewodnika, styku, uszczelki lub obudowy złącza. Zdolność przewodu do przenoszenia prądu zależy również od odprowadzania ciepła, ułożenia w wiązce i warunków zabudowy; szerzej opisuje to artykuł o doborze kabli zasilających.

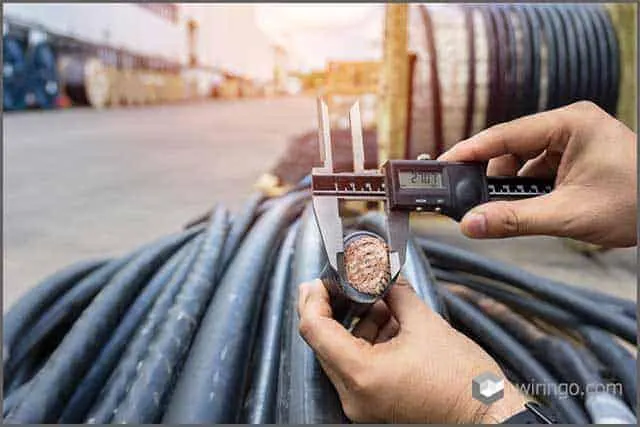

Grubość izolacji: średnica nominalna nie wystarcza

Dla okrągłej żyły i współosiowej, równomiernej izolacji średnica zewnętrzna wynosi D = d + 2t, gdzie d oznacza średnicę żyły, a t grubość izolacji. Grubość występuje po obu stronach przekroju, stąd mnożnik 2. Dla linki przyjmij zewnętrzny wymiar skręconej żyły z dokumentacji, a nie średnicę obliczoną wyłącznie z sumy pól drucików.

Przykład założony: porównajmy żyłę o średnicy d = 1,00 mm z izolacją o grubości t = 0,25 mm oraz t = 0,15 mm. Wymiary wybrano wyłącznie do rachunku; nie są deklaracją możliwości dostawcy ani grubości dopuszczalnych dla określonego napięcia.

• Wariant grubszy: D = 1,00 + 2 × 0,25 = 1,50 mm.
• Wariant cieńszy: D = 1,00 + 2 × 0,15 = 1,30 mm.
• Ścianka jest cieńsza o (0,25 − 0,15) / 0,25 × 100% = 40%.
• Średnica przewodu maleje jednak tylko o (1,50 − 1,30) / 1,50 × 100% ≈ 13,3%.

Nie można więc utożsamiać procentowego zmniejszenia grubości ścianki ze zmniejszeniem średnicy kabla. Zmiana nie dowodzi też konkretnej redukcji masy: do tego potrzebne są gęstości materiałów i objętości wszystkich warstw.

Sprawdzenie najcieńszego miejsca

Jeżeli żyła jest przesunięta względem środka okrągłej izolacji o e, uproszczony wzór na najmniejszą grubość brzmi t_min = (D_min − d_max) / 2 − e_max. Model zakłada okrągłe przekroje i znaną maksymalną niewspółosiowość. Owalność, nierówności linki i inne wady wymagają oceny rzeczywistego przekroju.

Dalszy ciąg przykładu założonego: przyjmij D = 1,30 ± 0,04 mm, d = 1,00 ± 0,02 mm i e_max = 0,03 mm. W najgorszym zestawieniu tolerancji D_min = 1,26 mm oraz d_max = 1,02 mm, zatem t_min = (1,26 − 1,02) / 2 − 0,03 = 0,09 mm. Załóżmy, że rysunek wymaga co najmniej 0,12 mm: taki wariant nie zapewnia spełnienia wymagania, mimo nominalnej ścianki 0,15 mm.

Można zwiększyć średnicę, zawęzić tolerancje albo poprawić centrowanie — wybór zależy od dostawcy i rysunku. Nie wyznaczaj napięcia znamionowego przez proste pomnożenie grubości przez wytrzymałość dielektryczną tworzywa. Wynik krótkotrwałej próby próbki nie określa bezpiecznego napięcia długotrwałej pracy kabla.

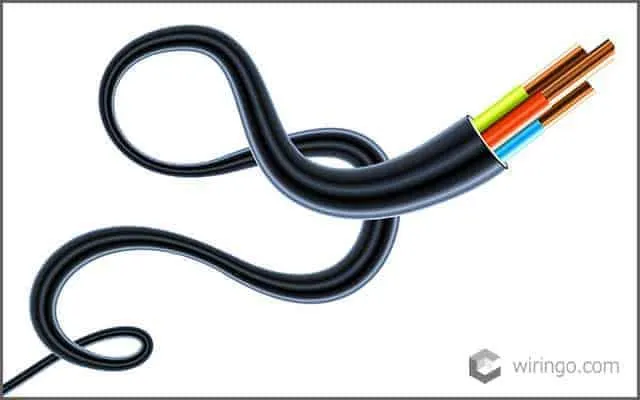

Giętkość nie oznacza trwałości podczas zginania

Przewód łatwy do ułożenia w obudowie nie musi wytrzymać powtarzalnego ruchu w prowadniku. Na opór przy zginaniu wpływają średnica przewodu, grubość i sztywność warstw, budowa linki, ekran oraz powłoka. Cieńsza izolacja może ułatwić ułożenie przewodu, lecz jednocześnie zmniejszyć zapas na przetarcie lub nacięcie.

Wydłużenie przy zerwaniu opisuje próbę rozciągania materiału. Nie wyznacza dopuszczalnego promienia gięcia ani liczby cykli gotowego przewodu. Także badanie wielokrotnego zginania folii z karty tworzywa służy do porównania gatunków, a nie do deklarowania trwałości wiązki.

Przed zamówieniem określ, czy zginanie następuje tylko podczas instalacji, czy stale podczas pracy. Dla ruchu cyklicznego potrzebne są promień i sposób jego pomiaru, skok, prędkość, skręcanie, temperatura, obciążenie oraz kryterium zakończenia próby. Dostawca powinien odnieść wyniki do tej samej konstrukcji żyły i izolacji, którą oferuje.

W przypadku PTFE uwzględnij pełzanie, czyli narastające odkształcenie pod stałym obciążeniem. Mocno zaciśnięta opaska albo ostra krawędź uchwytu mogą miejscowo zmniejszać grubość izolacji. Odciążenie powinno rozkładać nacisk i ograniczać ruch przy styku, a nie jedynie mocno ściskać przewód.

Wytłaczanie i przygotowanie końcówek

PTFE ma bardzo dużą lepkość stopu, dlatego nie przetwarza się go tak jak FEP czy PFA w typowym wytłaczaniu ze stopu. W opisanej w karcie PTFE 6C X metodzie proszek miesza się ze środkiem pomocniczym, formuje i wytłacza. Następnie usuwa się środek pomocniczy i spieka materiał. Przebieg tych etapów wpływa na ciągłość izolacji. Konstrukcja z owiniętej taśmy wymaga osobnego określenia zakładek i budowy warstw.

FEP i PFA można wytłaczać ze stopu. Nie znaczy to, że dowolny gatunek da się zastosować z tymi samymi nastawami. Znaczenie mają płynność tworzywa, temperatura, czas przebywania w urządzeniu, prędkość odbioru i chłodzenie. Temperatury poszczególnych stref oraz dopuszczalne tolerancje ustala wykonawca dla wybranego gatunku i konstrukcji. Dokumentacja przetwarzania wymaga również odpowiedniego wyposażenia i odciągu oparów.

Przy końcowaniu przewodu trzeba dopasować narzędzie do zdejmowania izolacji, aby nie nacinało drucików. Po obróbce sprawdza się długość odsłoniętej żyły, stan izolacji i brak uszkodzeń przewodnika. W połączeniu zaciskanym osobno dobiera się zakres przekroju żyły i zakres średnicy izolacji; zgodność jednego wymiaru nie potwierdza drugiego.

Przy lutowaniu kontroluj odsuwanie się izolacji pod wpływem ciepła i usztywnienie linki przez podciąganie lutu. Odporność materiału na temperaturę nie zwalnia z ograniczenia czasu grzania. Sposób przygotowania żyły i odciążenia omawia poradnik lutowania przewodów.

Chemikalia i właściwości elektryczne: co sprawdzić osobno?

Odporność chemiczna PTFE, FEP i PFA jest powodem ich stosowania w trudnych warunkach, ale zapis „odporny chemicznie” jest zbyt ogólny. Potrzebne są nazwa substancji, stężenie, temperatura i czas kontaktu oraz informacja, czy występuje zanurzenie, rozprysk czy okresowe mycie. Oceniaj również zmiany wymiarów, pękanie i przenikanie substancji przez warstwę. Brak widocznych zmian nie dowodzi szczelności.

Sprawdzenia wymagają także uszczelki, oznaczenia, kleje i złącza. Mała energia powierzchniowa fluoropolimerów utrudnia trwałe klejenie; połączenie z zalewą lub uszczelnieniem musi mieć sprawdzoną technologię. Sama izolacja nie zapewnia szczelności miejsca wejścia kabla. Przy doborze zakończenia pomocne są zagadnienia opisane w artykule o szczelnych złączach.

Niski współczynnik tarcia nie zmniejsza elektrycznych strat w miedzi. Dla prądu stałego spadek napięcia wynosi ΔU = I × R, a moc wydzielana w rezystancji toru P = I² × R, gdzie I jest prądem, a R rezystancją całego rozpatrywanego toru. Dlatego długość i przekrój przewodnika nadal mają znaczenie.

Przy przesyłaniu sygnałów znaczenie mają dodatkowo przenikalność elektryczna, straty dielektryczne i geometria przewodu. Zmiana grubości izolacji lub zastąpienie materiału może zmienić pojemność i impedancję. Nie należy zatwierdzać zamiennika tylko na podstawie podobnej temperatury pracy i średnicy zewnętrznej.

Dokumentacja materiałowa i lista kontrolna dla zamawiającego

Podstawą podanych danych są karty Chemours: PTFE 6C X, FEP 100 oraz PFA 340. Pierwsza opisuje wytłaczanie pasty i temperaturę użytkowania; pozostałe zawierają dane o topnieniu, pracy ciągłej oraz przetwarzaniu. Są to dane producenta surowca, nie wyniki badań przewodów wykonanych na potrzeby tego artykułu. Oznaczenia gatunków umożliwiają odnalezienie dokumentów i sprawdzenie ich aktualnej wersji.

Do zatwierdzenia przewodu potrzebny jest komplet dokumentów łączący surowiec z gotowym wyrobem. Sama karta tworzywa nie potwierdza wymiarów, napięcia znamionowego ani odporności na ruch oferowanego przewodu. Poniższą listę można wykorzystać przy porównywaniu ofert:

1. Identyfikacja: rodzina polimeru, dokładny gatunek, barwa, wykonanie izolacji i zasady zatwierdzania zamienników.
2. Żyła: materiał, pokrycie, przekrój, budowa linki i graniczne wymiary zewnętrzne.
3. Izolacja: minimalna miejscowa grubość, średnica z tolerancją, wymagania dotyczące owalności i metoda kontroli przekroju.
4. Warunki pracy: napięcie, temperatura żyły, narażenia chemiczne, zginanie, tarcie i sposób mocowania.
5. Zakończenia: styki, uszczelki, zakres średnic, długość odizolowania oraz kryteria odbioru zacisku lub spoiny.
6. Dowody zgodności: karta gotowego przewodu, identyfikacja partii, metoda badania i raport odnoszący się do zamawianej konstrukcji.
7. Odbiór: zakres kontroli wymiarowej i elektrycznej, warunki prób środowiskowych oraz jednoznaczne kryteria akceptacji.

Pomiar ciągłości nie zastępuje badania rezystancji izolacji ani wytrzymałości elektrycznej. Parametry prób należy ustalić według specyfikacji wyrobu i właściwych wymagań, bez przenoszenia ich z karty surowca. Kontekst pomiarów przewodnika przedstawia artykuł o testowaniu przewodów.

Przy projekcie obejmującym montaż PCB i wsparcie w doborze oraz pozyskiwaniu komponentów warto przekazać tę dokumentację razem z wymaganiami połączenia z płytką. Wykonanie izolacji i zakres badań zależą od dostawcy przewodu i zatwierdzonego rysunku.

Typowe błędy przy doborze izolacji

• Wybór tylko na podstawie temperatury: pomija nacisk, tarcie, sposób mocowania i ograniczenia złącza.
• Określenie wyłącznie średniej grubości: nie zabezpiecza przed zbyt cienkim miejscem po jednej stronie żyły.
• Uznanie cienkiej ścianki za zaletę w każdej sytuacji: pomija zapas na uszkodzenia podczas montażu i pracy.
• Przeniesienie wyniku badania tworzywa na kabel: miesza właściwości próbki z parametrami całej konstrukcji.
• Zamiana materiału bez sprawdzenia zakończeń: może zmienić szczelność, chwyt odciążenia i zachowanie podczas odizolowania.

Najczęstsze pytania

Czy mogę zastąpić PTFE materiałem FEP bez zmiany rysunku?

Nie należy traktować tego jako zamiany równoważnej. Trzeba sprawdzić temperaturę pracy gotowego przewodu, grubość izolacji, parametry elektryczne i zachowanie przy obróbce końcówek. Zamiennik powinien znaleźć się w zatwierdzonej dokumentacji z jednoznacznym oznaczeniem gatunku i konstrukcji.

Jakiej minimalnej grubości izolacji mogę wymagać od dostawcy?

Podaj wymagania elektryczne i mechaniczne oraz dostępne miejsce, a następnie uzgodnij minimalną grubość miejscową wraz z metodą pomiaru. Nie istnieje jedna grubość właściwa dla wszystkich przewodów PTFE, FEP lub PFA. Weryfikacja musi obejmować tolerancje, niewspółosiowość i gotowe zakończenia.

Który z tych materiałów wybrać do przewodu stale zginanego?

Wybierz konstrukcję z udokumentowanym badaniem odpowiadającym rzeczywistemu ruchowi. W raporcie powinny być określone promień, temperatura, obciążenie, sposób ruchu i kryterium uszkodzenia. Sama nazwa materiału lub deklarowana giętkość przy ręcznym układaniu nie rozstrzyga wyboru.

Czy izolacja fluoropolimerowa jest bezhalogenowa?

Nie. Fluor należy do halogenów, więc PTFE, FEP i PFA nie spełniają wymagania braku halogenów wynikającego z ich składu. Odporność na zapalenie jest inną cechą. Jeśli dokumentacja urządzenia wymaga materiału bezhalogenowego, trzeba dobrać inną rodzinę tworzyw i zweryfikować wymagane deklaracje.
