Test ciągłości-Wiesz, jaka jest podstawowa zasada elektryczności Problem z obwodami Obwód jest ścieżką kołową o tym samym punkcie początkowym i końcowym Prąd przepływa z zasilania do obwodu i przepływa do urządzeń elektrycznych Ten prąd wraca do źródła zasilania Tak właśnie wykonuje się obwód Jeśli nie ma doskonałego testu ciągłości elektrycznej, urządzenie działa dobrze Jeśli ciągłość zostanie przerwana, urządzenie przestanie działać
Łatwo jest sprawdzić ciągłość za pomocą testów ciągłości Przyjrzyjmy się dokładnie temu testowi
Co to jest test ciągłości
Testy ciągłości sprawdzają ciągłość prądu Można powiedzieć, że sprawdza, czy prąd przepływa swobodnie z jednego końca do drugiego do przeprowadzenia takich testów Można również znaleźć specjalnych testerów ciągłości Testery są podstawowe, tanie i mają żarówkę wskazującą przepływ prądu
W tym teście dostarczamy małe napięcie między dwoma punktami testowymi obwodu Jeśli coś przerywa przepływ prądu elektrycznego (lub elektrycznego), oznacza to, że obwód jest otwarty Przerwanie może być spowodowane uszkodzeniem zespołu, pęknięciem przewodu lub wysokim oporem Jeśli nie ma przerwy, to jest ciągły obwód
Dlaczego przeprowadzasz test ciągłości
Testy ciągłości są bardzo ważne w dziedzinie elektroniki Ten test można wykonać w celu sprawdzenia różnych sytuacji w obwodzie, takich jak liczba osób
Można sprawdzić jakość spawania Czasami spawanie jest połączeniem spawanym na zimno W większości przypadków nie można go wizualnie zidentyfikować Spoina wydaje się być połączona, ale w rzeczywistości nie jest to pragnienie
Czasami w obwodzie występują przerwy Testy ciągłości umożliwiają sprawdzenie przewodów Jest to szczególnie ważne dla przewodów zasilających i kabli słuchawkowych Te kable wyglądają normalnie z zewnątrz, ale w rzeczywistości mogą być uszkodzone
i znaleźć jakiekolwiek uszkodzone części w obwodzie
Przeprowadzono ten test, aby sprawdzić, czy istnieje połączenie między dwoma punktami, tak jak w PCB
Można również przeprowadzić test ciągłości w celu sprawdzenia poprawności schematu
Narzędzie do testowania ciągłości
Jak wspomniano wcześniej, do wykonania tego testu można użyć testera ciągłości lub arkusza multimedialnego Aby dowiedzieć się więcej na temat tych narzędzi zabezpieczeń, zapoznaj się z sekcją Więcej informacji o tych narzędziach
Testowanie ciągłości
Można użyć tego urządzenia, aby przetestować metalowe ścieżki Bateria jest zasilaniem tego testera znajdziecie metalową sondę na jednym końcu tego narzędzia Po drugiej stronie jest linia odniesienia z zaciskiem aligatora lub sondą To bardzo proste Wystarczy dotknąć się metalowymi sondami i przewodami Jeśli obwód jest kompletny, światła lub sygnały wygasną W niektórych urządzeniach można również znaleźć diody LED lub inne instrukcje wizualne
Podobnie można przetestować ścieżkę elektryczną urządzenia, urządzenia lub obwodu Tester ciągłości można używać do różnych celów, takich jak liczba osób
Jeśli przełączniki monopolowe pracują
Złącze do światła
przewody, aby sprawdzić, czy obwód jest poprawny
Żeby wiedzieć, czy są jakieś skróty
Przed użyciem tego testera należy upewnić się, że zasilanie jest wyłączone, ponieważ użycie go w naładowanym przewodzie jest bardzo niebezpieczne
Zegarek użytkowy/ zegarek użytkowy lub OM
Oprócz testowania ciągłości obwodu urządzenie może również testować różne inne problemy elektryczne Można przetestować napięcie prądu zmiennego/ prądu stałego, obwód otwarty, zwarcie lub wytrzymałość prądu Jest to prostokątne narzędzie z pokrętłem lub cyfrowym ustawieniem. Za pomocą tego pokrętła można ustawić narzędzie do testu, który chcemy wykonać. Podobnie jak tester ciągłości, multimetr również otrzymuje swoje zasilanie poprzez baterię. Z przodu multimetru znajdziesz wiele otworów.
Jednym z nich jest "COM", co oznacza skrót od "common". Jest to masa. Kolejnym otworem jest mAVΩ co oznacza "mierzyć amperaż, napięcie om". Służy on do pomiaru prądu. Oprócz tych dwóch, jest jeszcze port "10A". Można go użyć do pomiaru bardzo dużych prądów. Posiada on dwa przewody: czerwony i czarny. Czarny musisz podłączyć do gniazda COM, a czerwony do gniazda mAVΩ multimetru. Na drugich końcach przewodów znajdują się metalowe sondy.
Aby sprawdzić ciągłość, należy ustawić multimetr na ustawienie omowe. W ten sposób mierzy się opór w ścieżce elektrycznej. Gdy jest niski opór, oznacza to, że ścieżka ma większą ciągłość. Teraz, gdy dotkniesz jego przewodów razem, musi wskazywać 0 oporu. Oznacza to, że nie ma oporu, a ścieżka jest ciągła. Gdy wskaźnik pokazuje nieskończoność, oznacza to, że nie ma ścieżki. Podobnie, można ocenić
czy urządzenie jest kompletne, otwarte, czy nie nadaje się do użytku.

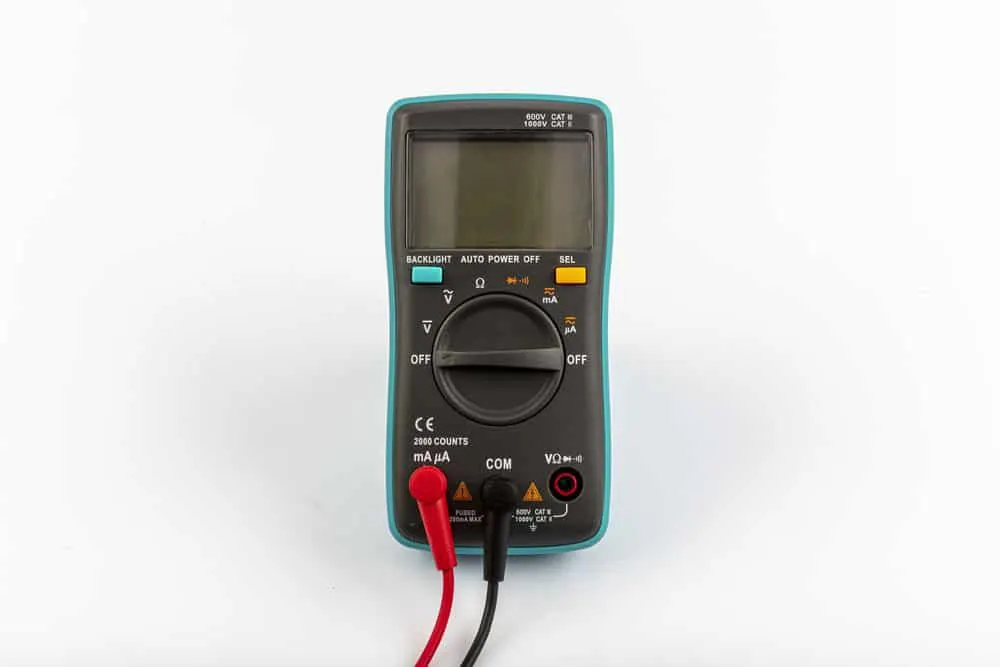

Obrazek: Multimetr elektryczny
Procedura testu ciągłości za pomocą multimetru
Kiedy używasz multimetru do sprawdzenia ciągłości, możesz to zrobić na dwa różne sposoby:
tryb ciągłości i omomierz.
Test ciągłości dla kapacytancji:
Przed wykonaniem któregokolwiek z powyższych testów należy.
Usunąć kondensator z obwodu
Rozładować go całkowicie
Test z trybem ciągłości:
Po pierwsze, ustaw pokrętło w tryb ciągłości.
Po drugie, podłącz czerwone i czarne sondy do gniazd multimetru w sposób opisany powyżej.
Teraz podłączyć drugi koniec czerwonej sondy multimetru do dodatniego zacisku kondensatora.
Następnie połącz ujemny zacisk kondensatora z czarną sondą multimetru.
Jeśli kondensator działa dobrze, multimetr pokaże początkowo "0". Multimetr ładuje kondensator. Dzięki temu odczyt osiąga nieskończoność lub OL. Odczyt "OL" wskazuje, że kondensator jest otwarty i całkowicie naładowany.
W uszkodzonym kondensatorze widać bardzo niską wartość (zwarcie) lub nieskończoność (rozwarcie).
Test za pomocą trybu oporu:
Najpierw ustaw multimetr na tryb rezystancji
Podłącz czerwone i czarne sondy do dodatnich i ujemnych zacisków kondensatora.
Kondensator jest dobry, jeśli odczyty oporu zaczynają się od "0" i osiągają nieskończoność. To pokazuje, że początkowo ładował się.
Jeśli otrzymasz bardzo wysoki początkowy opór, oznacza to, że kondensator jest uszkodzony.
Jeśli opór jest niski, kondensator jest krótki.
Test ciągłości dla induktorów:
Induktor jest cewką i aby go przetestować, musisz go usunąć z obwodu.
Test z trybem ciągłości:
Jak opisano powyżej, ustaw pokrętło w tryb ciągłości.
Podłącz czerwoną i czarną sondę do gniazd COM i V-ohm multimetru
Teraz podłącz czerwoną i czarną sondę odpowiednio do dodatniego i ujemnego zacisku.
Jeśli cewka indukcyjna działa dobrze, multimetr wyda sygnał dźwiękowy. Zobaczysz bardzo niską wartość odczytów. Nie można jednak zidentyfikować żadnych krótkich skrętów cewki indukcyjnej.
W przypadku uszkodzonej cewki indukcyjnej, multimetr nie będzie wydawał sygnałów dźwiękowych. W tym przypadku multimetr pokaże odczyty "1" lub "OL" wskazujące na otwarty obwód.
Test z użyciem trybu rezystancji:
Najpierw ustaw multimetr na tryb rezystancji. Postaraj się ustawić go na jak najniższe odczyty.
Po drugie, podłącz czerwone i czarne sondy do dodatnich i ujemnych zacisków cewki indukcyjnej.
Teraz, jeśli omomierz pokazuje kilka omów oporu, to cewka jest dobra.
A jeśli uzyskasz bardzo wysoką rezystancję początkową, oznacza to, że induktor jest uszkodzony.
Lub jeśli jest niska rezystancja (bliska zeru), induktor może mieć krótkie obroty.
Test ciągłości kabli i przewodów
Przed instalacją elektryczną należy zawsze sprawdzić ciągłość kabli i przewodów. W tym celu test ciągłości jest dość prosty.
Najpierw weź multimetr cyfrowy
Po drugie, podłącz czerwone i czarne sondy do multimetru, jak opisano powyżej.
Po trzecie, połącz oba końce kabli i przewodów z zaciskami multimetru.
Teraz należy sprawdzić odczyty. Jeśli wynosi on "0 Ω", oznacza to, że twoje kable i przewody działają dobrze. W przypadku odczytu "nieskończonego", rozważ zmianę kabli i przewodów.

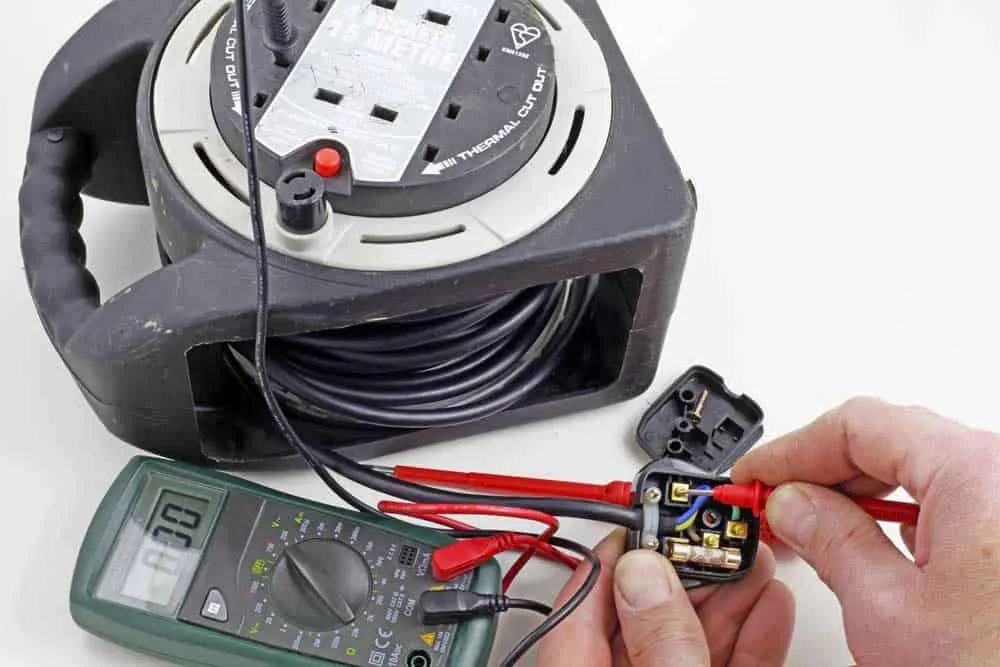

Obraz: test ciągłości dla przedłużacza
Test ciągłości dla bezpiecznika
Powtórz ten sam proces, który wykonałeś z kablami i przewodami. Miernik czytający "zero" oznacza, że bezpiecznik jest w dobrym stanie. Podczas gdy odczyt "nieskończony" oznacza, że ciągłość bezpiecznika jest przerwana.

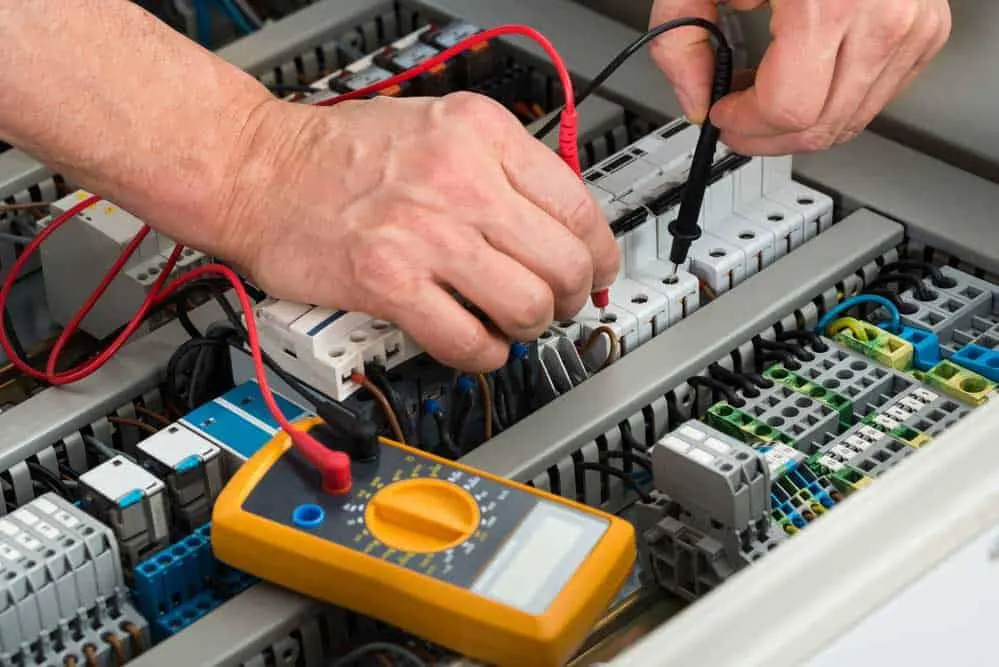

Obrazek: Elektryk sprawdzający skrzynkę bezpieczników
Test ciągłości dla przełączników/przycisków
Dla przełączników i przycisków również, trzeba przeprowadzić ten sam test, jak powyżej. Jednak w tym przypadku należy wykonać test w obu warunkach "włączony" i "wyłączony". Po pierwsze, należy dokonać odczytu w trybie "ON". Po drugie, powtórz proces dla trybu "OFF". W pierwszym teście należy uzyskać "zero", natomiast w drugim "nieskończoność". Oznacza to, że twój przełącznik i przycisk są w dobrym stanie.
Z drugiej strony, jeśli oba odczyty są "0" lub "nieskończone", przełącznik jest w zwarciu. W takim przypadku należy wymienić przełącznik/przycisk.
Jak sprawdzić ciągłość bez multimetru

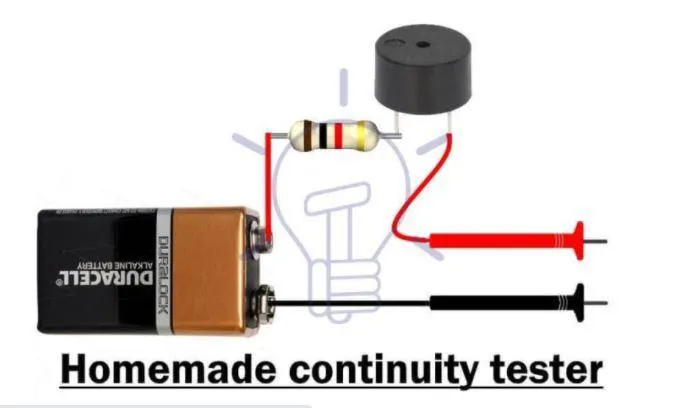

Jeśli nie masz multimetru, nie martw się. Możesz zrobić domowej roboty tester ciągłości. Wystarczy zaopatrzyć się w baterię 9v, brzęczyk lub rezystor LED oraz dwa przewody. Połącz je w sposób pokazany na rysunku. Twój tester ciągłości jest gotowy.
Źródło:
https://www.electricaltechnology.org/2019/01/continuity-test-multimeter.html
Kilka ważnych punktów, o których należy pamiętać przy wykonywaniu testu ciągłości:
Zawsze wybieraj multimetr wysokiej jakości i z wysokim odczytem CAT.
Przed przeprowadzeniem testu, odetnij zasilanie urządzenia testującego. Jeśli istnieje już jakieś napięcie, możesz nie uzyskać dokładnego odczytu.
Zawsze przed przeprowadzeniem testu należy przetestować miernik. W tym celu zetknij szczoteczką dwa przewody ze sobą. Sygnał dźwiękowy upewnia nas, że miernik jest w odpowiednim trybie.
Bez względu na to, która sonda do jakiej strony, wyniki będą takie same, ponieważ ciągłość jest bezkierunkowa.
Twój multimetr uzna małe rezystory i cewki za zwarcia, ponieważ są one jak druty.
