Niestandardowe kable zasilające — jak dobrać parametry i ustalić odbiór?

Niestandardowe kable zasilające dobiera się do prądu obciążenia, dopuszczalnego spadku napięcia, temperatury oraz warunków montażu. Specyfikacja musi obejmować cały tor zasilania: żyły, styki, zakończenia, izolację i odciążenie mechaniczne. Przed zamówieniem należy uzgodnić rysunek połączeń oraz kryteria odbioru, ponieważ sam przekrój żyły ani prąd podany przy wtyku nie potwierdzają przydatności gotowego zespołu.

W skrócie

• Sprawdź osobno obciążalność cieplną i spadek napięcia; poprawny wynik jednego sprawdzenia nie zastępuje drugiego.
• Dobierz wtyk, styk i przewód jako zgodny zestaw, z uwzględnieniem temperatury i liczby obciążonych torów.
• Przenieś siłę ciągnięcia na mocowanie przewodu, aby nie obciążała połączeń elektrycznych.
• Rozdziel kontrolę połączeń, pomiar rezystancji izolacji i próbę wytrzymałości elektrycznej; każde badanie wykrywa inne problemy.
• Wpisz warunki badania, limity i sposób dokumentowania wyników do specyfikacji przed zatwierdzeniem wykonania.

Spis treści

• Kiedy potrzebny jest przewód na zamówienie?
• Prąd, przekrój i spadek napięcia
• Temperatura i przyrost temperatury
• Wtyki, styki i przypisanie połączeń
• Odciążenie mechaniczne i izolacja
• Szablon specyfikacji dla dostawcy
• Badania i szablon odbioru
• Typowe błędy
• Pytania przed zamówieniem

Kiedy potrzebny jest przewód na zamówienie?

Przewód katalogowy wystarcza, jeżeli jego długość, zakończenia i parametry odpowiadają urządzeniu. Wykonanie na zamówienie ma sens, gdy trzeba dopasować trasę, rozgałęzienia, wyjście kątowe, oznaczenia lub sposób mocowania. Nie jest samo w sobie gwarancją większego bezpieczeństwa. O przydatności decydują dokumentacja, dobór części i sprawdzenie gotowego rozwiązania.

Najpierw określ, czy zamawiasz pojedynczy przewód z zakończeniami, czy rozgałęzioną wiązkę. Rozróżnienie opisuje artykuł zespół kabli a wiązka przewodów. W wiązce trzeba dodatkowo uwzględnić jednoczesne obciążenie gałęzi i prąd wspólnego przewodu powrotnego.

Prąd, przekrój i spadek napięcia: przykład obliczeń

Zapisz prąd ciągły, przebieg obciążenia okresowego oraz prąd rozruchowy wraz z czasem trwania i częstotliwością występowania. Dla obciążenia zmiennego ocenę nagrzewania oprzyj na prądzie skutecznym, a chwilowy spadek napięcia sprawdź dla odpowiedniego szczytu obciążenia. Uwzględnij również zabezpieczenie nadprądowe i jego współpracę z przewodem w warunkach uszkodzenia.

Nie istnieje uniwersalny przelicznik przekroju na dopuszczalny prąd. Znaczenie mają materiał żyły, izolacja, temperatura otoczenia, ułożenie w wiązce i odprowadzanie ciepła. Obciążalność przyjmij z dokumentacji przewodu dla właściwych warunków, a następnie sprawdź ograniczenia zacisków i złączy.

Obliczenie dla obwodu prądu stałego

Przykład założony: zasilanie U = 24 V, prąd I = 5 A, długość L = 2 m od źródła do odbiornika. Obwód ma osobną żyłę zasilającą i powrotną o jednakowej długości. Przyjmujemy umownie rezystancję jednostkową każdej żyły r = 0,020 Ω/m w rozpatrywanej temperaturze oraz łączną rezystancję wszystkich styków i zakończeń w pętli R_z = 0,020 Ω. Są to dane wymyślone do rachunku, nie parametry konkretnego przewodu ani wyniki pomiarów.

Rezystancja pętli wynosi R = 2 × L × r + R_z. Współczynnik 2 uwzględnia drogę zasilania i powrotu. Z prawa Ohma otrzymujemy spadek napięcia ΔU = I × R, a moc strat cieplnych P = I² × R.

• Rezystancja samych żył: 2 × 2 m × 0,020 Ω/m = 0,080 Ω.
• Rezystancja całej pętli: 0,080 Ω + 0,020 Ω = 0,100 Ω.
• Spadek napięcia: 5 A × 0,100 Ω = 0,50 V, czyli około 2,1% napięcia 24 V.
• Moc strat w pętli: (5 A)² × 0,100 Ω = 2,50 W.
• Moc strat w samych stykach i zakończeniach: (5 A)² × 0,020 Ω = 0,50 W.

Jeżeli w tym samym przykładzie przyjmiemy projektowy limit spadku równy 3% napięcia zasilania, otrzymamy ΔU_max = 0,03 × 24 V = 0,72 V. Maksymalna rezystancja pętli to wtedy 0,72 V / 5 A = 0,144 Ω. Założona pętla spełnia ten warunek, ale nadal wymaga sprawdzenia temperatury i zachowania przy rozruchu. Limit 3% jest wyłącznie założeniem przykładu, nie wymaganiem normowym.

W rzeczywistym projekcie użyj maksymalnej rezystancji żyły z karty przewodu, uwzględnij jej zmianę z temperaturą i tolerancję długości. Dopuszczalny spadek wyznacz z minimalnego napięcia źródła oraz wymaganego napięcia na odbiorniku. Nie dobieraj przekroju wyłącznie z powyższego rachunku: niewielki spadek napięcia nie potwierdza odporności na przeciążenie.

Temperatura i przyrost temperatury to różne kryteria

Przyrost temperatury określa zależność ΔT = T_punktu − T_otoczenia. Temperatura bezwzględna musi mieścić się w granicach przewodu, styku, korpusu złącza i sąsiednich materiałów. Dodatkowo może obowiązywać limit samego przyrostu temperatury. Nie wolno utożsamiać dopuszczalnej temperatury izolacji z temperaturą bezpieczną dla dotykanej powierzchni.

Przykład założony: przy temperaturze otoczenia 40 °C hipotetyczny przyrost 25 K oznacza temperaturę punktu 65 °C. To tylko działanie 40 + 25, a nie prognoza ani wynik badania. Przyrostu temperatury nie da się wyznaczyć z samej mocy strat bez informacji o oddawaniu ciepła.

W planie próby zapisz temperaturę otoczenia, prąd, liczbę jednocześnie obciążonych torów, ułożenie przewodów, stan obudowy i przepływ powietrza. Wskaż miejsca pomiaru przy stykach, zaciskach i na przewodzie oraz kryterium ustalenia temperatury. Czujnik na korpusie złącza nie musi wskazywać temperatury najcieplejszego styku, dlatego metoda i położenie czujnika wymagają uzgodnienia.

Obciążalność złącza sprawdź na charakterystyce dopuszczalnego prądu w funkcji temperatury otoczenia, dla właściwego przekroju i liczby obciążonych styków. Wartość katalogowa bez warunków odniesienia nie wystarcza do oceny pracy w zamkniętej obudowie.

Wtyki, styki i przypisanie połączeń

Podaj pełne oznaczenia obu współpracujących części złącza, styków, uszczelek i blokad. Sama nazwa rodziny nie określa materiału pokrycia, zakresu przekrojów ani dopuszczalnej średnicy izolacji. Przy zasilaniu sieciowym sprawdź także zgodność wtyczki z rynkiem docelowym oraz wymagania dotyczące przewodu ochronnego. Dla prądu stałego jednoznacznie oznacz biegunowość.

• Geometria: rysunek musi wskazywać stronę, z której oglądamy złącze, położenie zatrzasku i numerację komór. Widok od strony przewodów jest lustrzany względem widoku od strony łączenia.

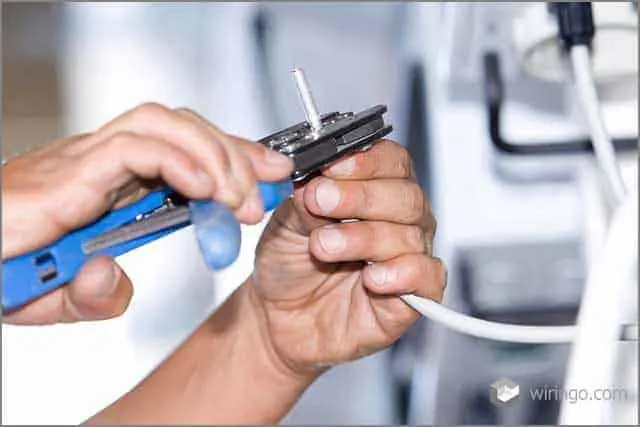

• Zaciskanie: styk dobierz do przekroju, budowy żyły i średnicy izolacji; narzędzie oraz parametry zaprasowania przyjmij z dokumentacji systemu połączeń.
• Eksploatacja: określ częstotliwość rozłączania, potrzebę blokady i dopuszczalność rozłączania pod obciążeniem. Nie zakładaj, że każdy wtyk zasilający może pełnić funkcję łącznika.
• Współpraca z płytką: sprawdź również gniazdo, jego mocowanie i tor prądowy na PCB. Grubszy przewód nie zwiększa automatycznie obciążalności tych elementów.

Przy wymaganej szczelności oceniaj kompletny zestaw: połączone złącze, uszczelki, przewód i zaślepione niewykorzystane komory. Więcej zagadnień do uwzględnienia opisuje artykuł o wodoodpornych złączach.

Odciążenie mechaniczne i dobór izolacji

Odciążenie mechaniczne ma przejąć siłę ciągnięcia i ograniczyć przekazywanie jej na styki. Może je zapewniać uchwyt, dławnica albo odpowiednio zaprojektowane mocowanie w obudowie. Osłona przeciwzgięciowa ogranicza ostre załamanie przy wyjściu kabla, ale sama jej obecność nie potwierdza odporności na wyrwanie.

Nie utożsamiaj próby wyrwania żyły z zaciskanego styku z próbą mocowania całego kabla. Pierwsza sprawdza połączenie żyły ze stykiem, druga drogę przenoszenia siły na obudowę. Osobnej oceny wymaga utrzymanie styku w komorze złącza. Siłę, kierunek, czas obciążenia i kryterium przemieszczenia trzeba określić dla konkretnego rozwiązania.

Dla ruchomego przewodu zapisz minimalny promień gięcia według jego dokumentacji, skrajne położenia, zakres ruchu i wymaganą liczbę cykli. Zostaw zapas długości umożliwiający ruch bez napinania i ocierania o krawędzie. Po próbie należy sprawdzić stan płaszcza, mocowań i połączeń elektrycznych.

Izolację żył i płaszcz zewnętrzny dobiera się osobno do ich funkcji. Liczą się napięcie, temperatura, ścieranie, wilgoć i kontakt z określonymi substancjami. Ogólna nazwa materiału nie potwierdza odporności konkretnej mieszanki. Zagadnienie rozwija wpis o doborze izolacji przewodów i kabli.

Szablon specyfikacji przewodu dla dostawcy

Poniższe pola można przenieść do rysunku i załącznika zakupowego. Puste pole oznacza wymaganie do uzgodnienia; nie należy zastępować go ogólnym zapisem „zgodnie ze standardem dostawcy”. Wymagania wykonawcze zależą od dostawcy i rysunku.

Zestawienie części powinno identyfikować także elementy pozornie pomocnicze, takie jak blokady i uszczelki. Sposób porządkowania oznaczeń przedstawia artykuł o zestawieniu komponentów BOM. Zamiana przewodu lub styku wymaga oceny wpływu na obciążalność, zaciskanie, szczelność i dotychczasowe wyniki kwalifikacji.

Badania i szablon odbioru: co rzeczywiście potwierdzić?

Rozdziel kwalifikację konstrukcji od kontroli wykonywanej podczas produkcji. Próba cieplna w docelowej obudowie sprawdza rozwiązanie konstrukcyjne, a kontrola połączeń pomaga wykryć błędy wykonania konkretnej sztuki. Zakres badań każdej sztuki, wielkość próbek i zasady ponownej kwalifikacji trzeba uzgodnić, uwzględniając wymagania dotyczące produktu. Nie są to obietnice zakresu usług konkretnego dostawcy.

Próba napięciowa nie zastępuje pozostałych badań

Pomiar rezystancji izolacji i próba wytrzymałości elektrycznej mają odrębne warunki oraz kryteria. Napięcia próby nie wyznacza się przez dowolne przemnożenie napięcia roboczego. Wynika ono z wymagań dotyczących wyrobu i układu izolacji; trzeba również określić, pomiędzy którymi obwodami przykłada się napięcie. Zmiana napięcia przemiennego na stałe wymaga uzasadnienia w odpowiedniej procedurze.

Badanie należy wykonywać na przeznaczonym do tego stanowisku z ochroną operatora i kontrolowanym rozładowaniem badanego zespołu. W procedurze określ stan odłączenia elektroniki, aby napięcie probiercze nie trafiło przypadkowo na podzespoły urządzenia. Przejście próby izolacji nie dowodzi poprawnego przypisania styków, odpowiedniej obciążalności ani skutecznego odciążenia.

Protokół odbioru powinien zawierać identyfikator zespołu i partii, wersję rysunku, warunki badania, zastosowany limit, wynik, identyfikację przyrządu oraz decyzję o przyjęciu. Dla pomiarów zapisuj wartości, nie tylko słowo „zgodny”. Ogólny zakres metod przedstawia wpis o testowaniu przewodów.

Typowe błędy przy zamawianiu przewodów

• Dobór tylko według przekroju: pomija nagrzewanie styków, warunki ułożenia i spadek napięcia na zakończeniach.
• Niejasny widok złącza: prowadzi do odwrócenia numeracji mimo poprawnych kolorów żył.
• Wtyk dobrany bez styku: obudowa pasuje mechanicznie, ale wybrany styk nie odpowiada żyle lub izolacji.
• Rurka termokurczliwa zamiast mocowania: może osłaniać zakończenie, lecz sama nie określa zdolności przejęcia siły.
• Ogólne polecenie „sprawdzić elektrycznie”: nie wyznacza metody, progów ani zakresu kontroli.
• Nieuzgodniony zamiennik: zmienia właściwości połączenia bez aktualizacji dokumentacji i oceny badań.

FAQ — pytania przed zamówieniem

Czy wystarczy podać długość i prąd przewodu?

Nie. Potrzebne są również napięcie, warunki otoczenia, sposób ułożenia, przebieg obciążenia, zakończenia i dopuszczalny spadek napięcia. Bez tych danych dostawca nie ma podstaw do jednoznacznego doboru ani przygotowania kryteriów odbioru.

Czy grubsza żyła rozwiąże problem gorącej wtyczki?

Niekoniecznie. Źródłem ciepła może być rezystancja styku, wadliwe zaprasowanie lub niewłaściwe współpracujące części. Trzeba ustalić miejsce nagrzewania i sprawdzić cały tor. Większy przekrój musi też mieścić się w dopuszczalnym zakresie styku i uszczelnienia.

Czy sygnał ciągłości z miernika wystarcza do odbioru?

Nie. Potwierdza przewodzenie w warunkach działania miernika, lecz nie określa jakości toru przy obciążeniu. Odbiór wymaga ustalonego progu rezystancji, sprawdzenia przypisania połączeń i pozostałych badań wynikających ze specyfikacji.

Czy udana próba napięciowa pozwala pominąć próbę nagrzewania?

Nie. Pierwsza ocenia izolację w określonych warunkach, druga zachowanie cieplne obciążonego zespołu. Nawet poprawna izolacja nie zapobiega przegrzewaniu źle dobranego lub źle wykonanego styku.

Co przekazać przy zamawianiu okablowania razem z montażem PCB?

Przekaż rysunek połączeń, zestawienie części, wymagania środowiskowe i plan odbioru, wskazując również gniazdo na płytce. OurPCB zajmuje się montażem PCB i wsparciem w pozyskiwaniu komponentów. Wykonanie okablowania oraz zakres jego badań należy uzgodnić z dostawcą na podstawie zatwierdzonego rysunku.
