Okablowanie taśmowe: budowa, złącza IDC i różnice względem FFC

Okablowanie taśmowe tworzą równoległe, izolowane żyły połączone w płaski pas, który można zakończyć złączem IDC bez osobnego odizolowywania każdej żyły. Typowa taśma ma okrągłe przewodniki wielodrutowe i nominalną podziałkę 1,27 mm, choć występują także inne wykonania. FFC ma natomiast płaskie, lite przewodniki zamknięte między warstwami folii izolacyjnej. Podobny wygląd nie oznacza zamienności: kabel trzeba dopasować do złącza, przypisania sygnałów i warunków zginania.

W skrócie

• Dobieraj jednocześnie podziałkę, liczbę żył, przekrój przewodnika i rodzaj zakończenia.
• Typowe dwurzędowe złącze IDC współpracujące z listwą kołkową o rastrze 2,54 mm może przyjmować taśmę o podziałce 1,27 mm. Potwierdź to w dokumentacji konkretnej serii.
• Pasek na brzegu taśmy zwykle oznacza żyłę prowadzącą do pinu 1; nie oznacza automatycznie masy ani dodatniego bieguna zasilania.
• Promień gięcia i dopuszczenie do pracy w ruchu wynikają z karty kabla, a nie z samego określenia „elastyczny”.
• Przeplatanie sygnałów żyłami masy pomaga ograniczać przesłuchy, lecz nie zastępuje analizy całego toru transmisyjnego.

Spis treści

• Budowa kabla taśmowego
• Taśma, FFC czy kabel okrągły?
• Podziałka i liczba żył
• Dobór i montaż złączy IDC
• Pasek polaryzacyjny i pin 1
• Promień gięcia i prowadzenie taśmy
• Żyły masy i przesłuchy
• Kontrola gotowego połączenia
• Najczęstsze błędy
• Pytania o okablowanie taśmowe

Jak jest zbudowany kabel taśmowy?

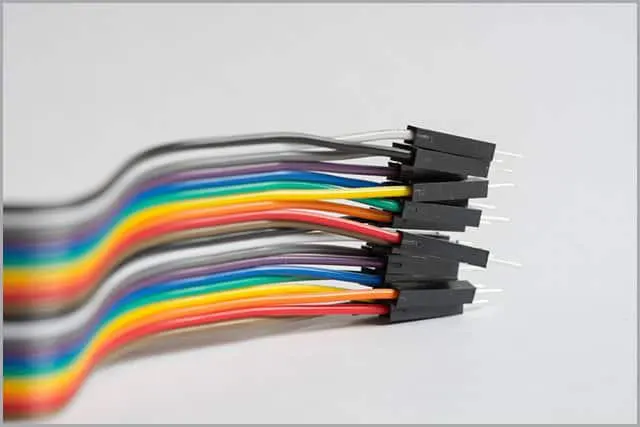

W klasycznej taśmie osie żył biegną równolegle, a izolacja utrzymuje stałą odległość między nimi. Dzięki temu położenie każdego przewodnika odpowiada położeniu styku w przeznaczonym do tej taśmy złączu. Taka konstrukcja ułatwia wykonywanie wielu połączeń w jednej operacji, na przykład między płytką sterownika a panelem obsługi.

Żyła wielodrutowa, czyli linka, składa się z cienkich drucików. Typowo zapewnia większą giętkość niż pojedynczy drut o porównywalnym przekroju. Istnieją również taśmy z żyłami jednodrutowymi. Rozróżnienie jest istotne przy doborze IDC: styk musi być dopuszczony do danej budowy i wymiarów przewodnika, nie tylko do zewnętrznej szerokości kabla.

Liczba żył oznacza liczbę oddzielnych torów przewodzących, a nie liczbę drucików wewnątrz linki. Część tych torów może przenosić sygnały, pozostałe zasilanie lub masę. Kolorowa izolacja poszczególnych żył ułatwia ich rozpoznawanie, ale funkcje elektryczne określa schemat połączeń.

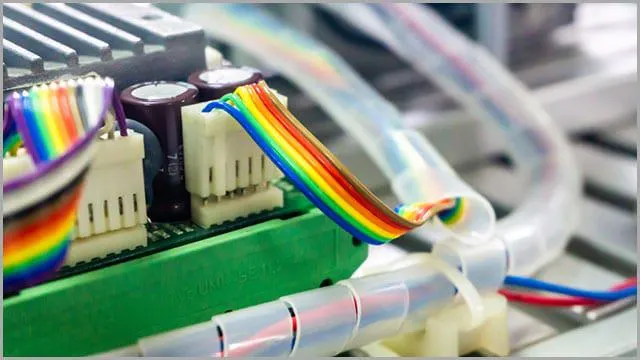

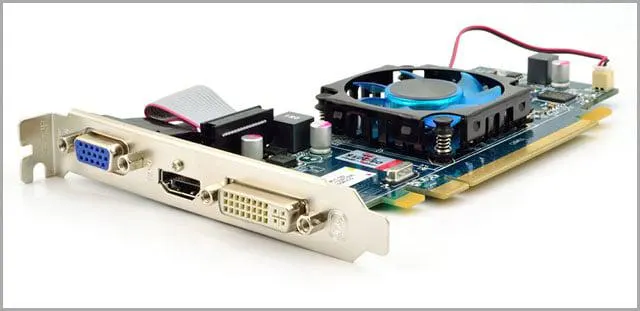

Taśma sprawdza się przede wszystkim tam, gdzie potrzebne jest uporządkowane połączenie wewnątrz obudowy. Płaski kształt pomaga prowadzić ją wzdłuż powierzchni, jednak szeroka taśma zawieszona w poprzek kanału wentylacyjnego może utrudnić przepływ powietrza. Nie należy przypisywać jej automatycznie lepszego chłodzenia urządzenia.

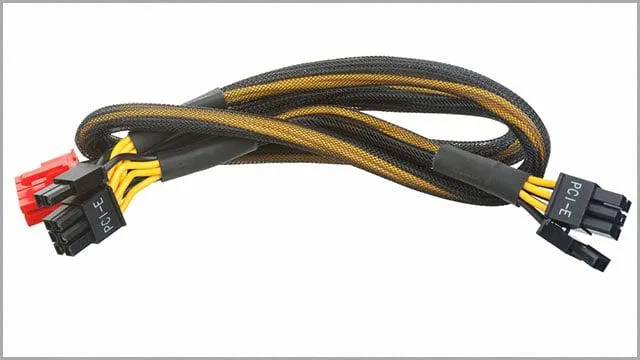

Taśma, FFC i kabel okrągły — czym się różnią?

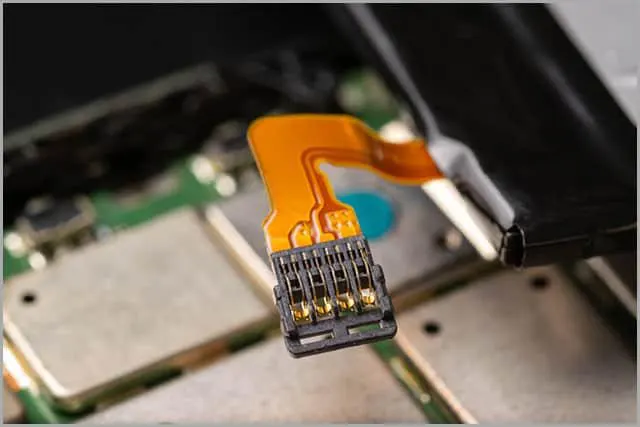

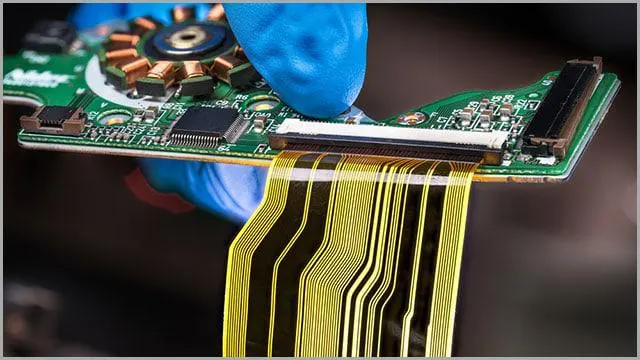

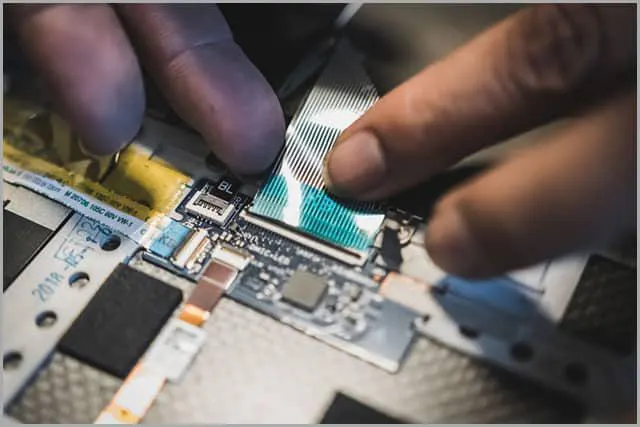

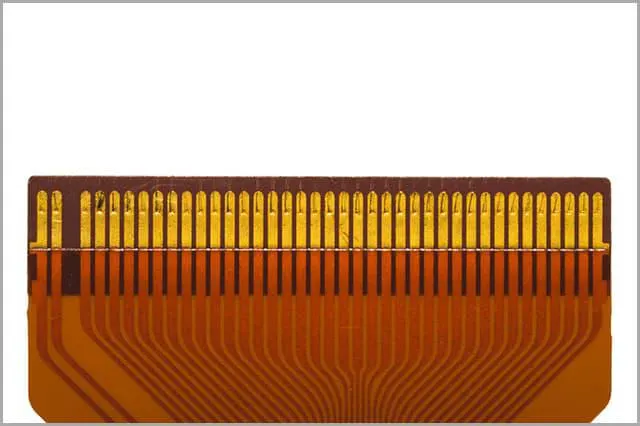

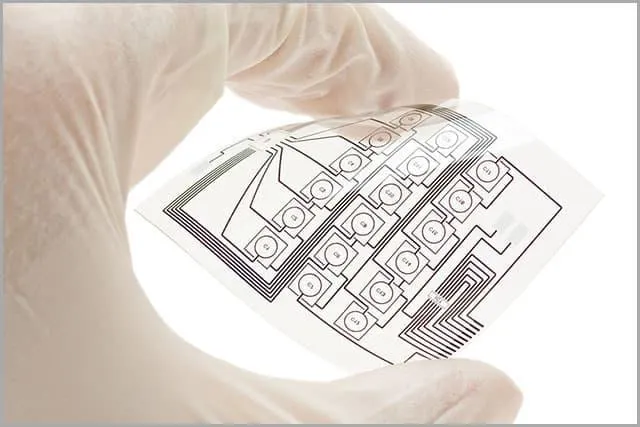

FFC jest cienkim kablem z płaskimi, litymi przewodnikami ułożonymi między warstwami izolacji. Typowo ma na końcach odsłonięte pola kontaktowe oraz usztywnienia dopasowane do gniazd. W klasycznej taśmie IDC styk łączy się z przewodnikiem przez jego izolację. Te sposoby zakończenia wymagają innych złączy.

Przy FFC sprawdź nie tylko podziałkę i liczbę torów, lecz także grubość końca, długość odsłoniętych pól oraz stronę kontaktów na obu końcach. Oznaczenia literowe wariantów nie muszą być jednakowe u wszystkich producentów. Rozstrzygający jest rysunek kabla i gniazda. ZIF opisuje mechanizm umożliwiający wsunięcie kabla bez docisku styków podczas wkładania; nie oznacza, że dowolne FFC pasuje do takiego gniazda.

Jak powiązać podziałkę kabla z liczbą żył i złączem?

Podziałka to odległość między osiami sąsiednich przewodników. Dla klasycznych taśm IDC typowa wartość nominalna wynosi 1,27 mm, a w części drobniejszych taśm 0,635 mm. Nie jest to szerokość samej miedzi ani odstęp między powierzchniami izolacji. Liczbę żył i podziałkę należy podawać osobno.

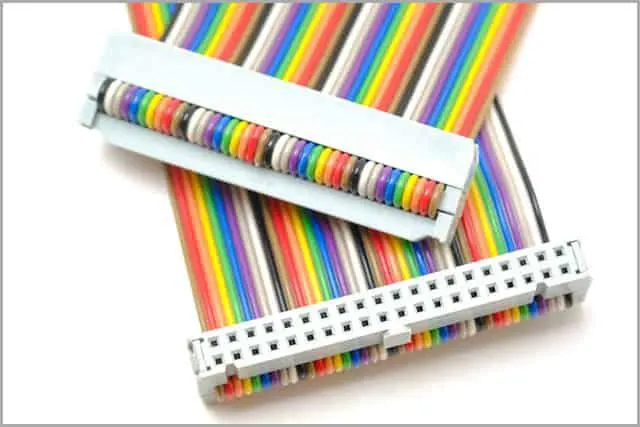

W typowym dwurzędowym złączu IDC do taśmy 1,27 mm kolejne żyły trafiają naprzemiennie do dwóch rzędów styków. Dzięki takiemu rozmieszczeniu zakończeń styków złącze może współpracować z listwą kołkową o nominalnym rastrze 2,54 mm. To cecha konkretnego układu złącza, a nie zasada zgodności wszystkich części opisanych jako IDC.

Założony przykład: przyjmijmy taśmę o 20 żyłach i nominalnej podziałce 1,27 mm oraz zgodne z nią złącze dwurzędowe z 10 stykami w każdym rzędzie, o rastrze 2,54 mm. Liczba styków wynosi 2 × 10 = 20, a zależność modułów podziałki ma postać:

20 × 1,27 mm = 25,4 mm = 10 × 2,54 mm.

Ten zapis porównuje liczbę pozycji pomnożoną przez podziałkę. Nie wyznacza dokładnej szerokości taśmy ani długości obudowy złącza. Dla tych samych założeń odległość między osiami skrajnych żył wynosi (20 − 1) × 1,27 mm = 24,13 mm, a między osiami skrajnych styków w jednym rzędzie: (10 − 1) × 2,54 mm = 22,86 mm. Wymiary zewnętrzne uwzględniają jeszcze boczne marginesy izolacji i konstrukcję obudowy; trzeba odczytać je z rysunków.

Podobnie taśmy o nominalnej podziałce 0,635 mm mogą współpracować z odpowiednimi dwurzędowymi złączami o rastrze 1,27 mm. Nie można jednak zastąpić nimi taśmy 1,27 mm w dotychczasowym zacisku. Przed zakupem porównaj podziałkę po stronie kabla oraz raster po stronie połączenia z płytką.

Jak dobrać i zamontować złącze IDC?

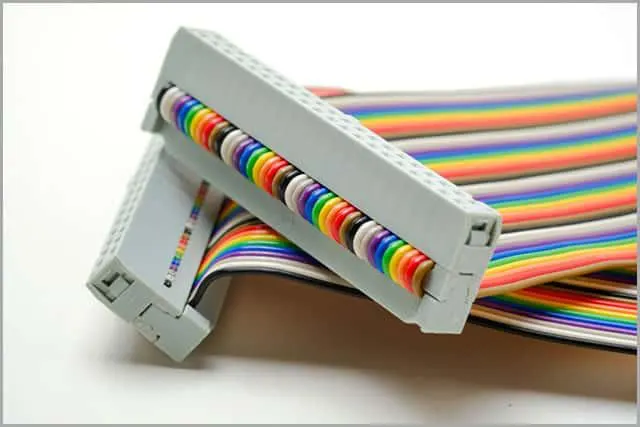

W połączeniu IDC rozwidlone styki przemieszczają izolację i obejmują przewodnik podczas dociskania taśmy. Nie zdejmuje się izolacji z każdej żyły przed montażem. Prawidłowe połączenie wymaga zgodności geometrii styku, przewodnika i izolacji oraz właściwego narzędzia dociskowego.

• Podziałka i liczba pozycji: muszą odpowiadać taśmie oraz wymaganej liczbie połączeń.
• Przekrój i budowa żyły: sprawdź dopuszczony zakres AWG lub przekroju oraz zgodność z linką bądź drutem.
• Izolacja: porównaj jej materiał, grubość i profil z wymaganiami złącza.
• Para złączy: dobierz zgodne gniazdo kablowe i listwę na PCB; uwzględnij raster, wymiary kołków, osłonę, klucz i zatrzaski.
• Warunki pracy: sprawdź dopuszczalne napięcie, prąd, temperaturę oraz ograniczenia przy jednoczesnym obciążeniu wielu styków.
• Odciążenie: przewidź element przejmujący siły działające na kabel, jeżeli wymaga go konstrukcja połączenia.

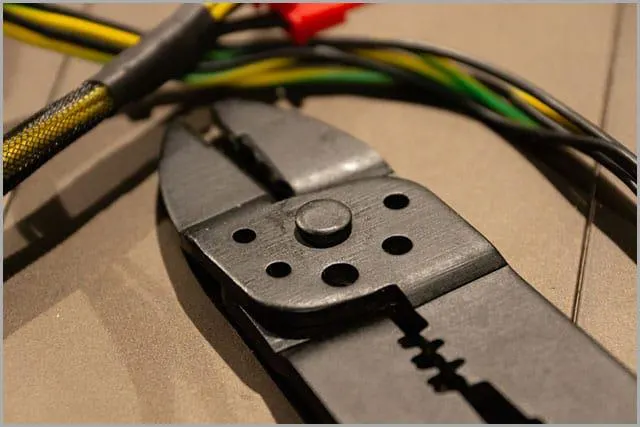

Przed zaciśnięciem przytnij taśmę równo, ustaw ją według prowadnic i skontroluj położenie oznaczonej żyły. Docisk wykonaj narzędziem oraz wkładką wskazaną dla danego złącza. Nierówny nacisk przypadkowych szczypiec może przekosić pokrywę lub uszkodzić styki. Zamknięcie zatrzasków nie zastępuje kontroli połączeń.

Listwa kołkowa na PCB sama nie zaciska taśmy: potrzebuje pasującego złącza kablowego. Szerszy przegląd rozwiązań zawiera artykuł o typach złączy PCB. Przy wymianie porównuj numery części i rysunki, ponieważ podobna obudowa nie potwierdza zgodności elektrycznej ani mechanicznej.

Co oznacza pasek na taśmie i jak znaleźć pin 1?

Pasek przy krawędzi, często czerwony, typowo wskazuje żyłę przypisaną do pinu 1. Na złączu odpowiada mu oznaczenie pierwszego styku, na przykład trójkąt lub cyfra. Pasek jest wskazówką montażową; nie określa polaryzacji zasilania i sam nie uniemożliwia odwrotnego włożenia wtyku.

Mechaniczną polaryzację zapewnia dopiero odpowiednio dobrany klucz obudowy albo inna cecha konstrukcyjna pary złączy. Nawet złącze z kluczem można błędnie zacisnąć na taśmie. Dlatego przed montażem zaznacz na rysunku oba końce kabla, stronę widoku złączy oraz położenie pinu 1.

Numeracja oglądana od strony styków może wyglądać jak lustrzane odbicie numeracji oglądanej od strony kabla. Nie oceniaj połączenia wyłącznie po tym, czy oba paski są po tej samej stronie na zdjęciu. Rozstrzygają lista połączeń i kontrola ciągłości między wskazanymi stykami.

Jaki promień gięcia przyjąć i jak prowadzić taśmę?

Taśma łatwiej zgina się poza swoją płaszczyznę niż na boki, w obrębie szerokości. Nie należy wymuszać skrętu bocznego przez mocne ściąganie jednej krawędzi. Zostaw łagodny łuk i zapas potrzebny do montażu, zamiast napinać kabel między złączami.

Minimalny promień gięcia należy przyjąć z karty konkretnego kabla. Typowo warunki pracy w ruchu wymagają większego promienia niż jednorazowe ułożenie w obudowie, ale nie ma jednej wartości właściwej dla wszystkich taśm i FFC. Jeśli producent podaje promień jako wielokrotność grubości, sprawdź definicję wymiaru i to, czy wymaganie dotyczy zginania statycznego, czy powtarzalnego. Reguły dla kabla okrągłego nie należy automatycznie przenosić na taśmę.

Nie formuj ostrego zagięcia bezpośrednio przy wyjściu ze złącza. Podparcie i odciążenie powinny ograniczać przenoszenie ruchu na miejsce styku. W ruchomym panelu lub mechanizmie drukarki potrzebny jest kabel z określoną trwałością przy zginaniu w zadanych warunkach; sama linka wielodrutowa nie jest taką deklaracją.

Chroń izolację przed ostrymi krawędziami i nadmiernym dociskiem opasek. Uwzględnij temperaturę przy elementach grzejnych oraz kontakt z olejami lub środkami czyszczącymi. Właściwości materiału omawia poradnik o doborze izolacji przewodów i kabli; dla gotowej taśmy nadal obowiązują parametry jej konkretnego wykonania.

Po co przeplatać sygnały żyłami masy?

Równoległe przewodniki oddziałują na siebie przez sprzężenie pojemnościowe i indukcyjne. Szybkie zmiany sygnału w jednej żyle mogą wywołać zakłócenia w sąsiedniej. Znaczenie ma czas narastania zbocza, długość kabla, obciążenie oraz droga prądu powrotnego, nie tylko częstotliwość powtarzania impulsów.

Układ masa–sygnał–masa–sygnał–masa zapewnia sygnałom bliskie przewodniki powrotne i zwykle pomaga ograniczyć przesłuchy. Żyły masy muszą być połączone z odpowiednim odniesieniem obwodu po obu stronach połączenia. Nie wystarczy pozostawić pustej żyły między sygnałami ani podłączyć jej przypadkowo do obudowy. Taki układ zmniejsza liczbę torów dostępnych na sygnały przy danej liczbie żył.

Dla interfejsu o ustalonym przypisaniu styków nie wolno samodzielnie zamieniać sygnałów na masę. Z kolei para różnicowa wymaga właściwej geometrii obu torów i zgodności z wymaganiami interfejsu. Zwykła taśma IDC nie staje się odpowiednim kablem do szybkiej transmisji wyłącznie dlatego, że ma wystarczającą liczbę żył.

Ekran i żyły masy pełnią różne funkcje. Ekran pomaga ograniczać oddziaływanie pól elektromagnetycznych, a żyły masy zapewniają zaplanowaną drogę powrotu prądu. Skuteczność ekranowania zależy także od zakończeń ekranu i konstrukcji urządzenia. Metalowa folia lub oplot nie stanowią same w sobie zabezpieczenia przed ogniem ani uszkodzeniem izolacji.

Co sprawdzić przed podłączeniem gotowego kabla?

1. Porównaj oznaczenie kabla i złączy z dokumentacją: podziałkę, liczbę żył, przekrój oraz wykonanie styków.
2. Obejrzyj ustawienie taśmy, zamknięcie pokryw, odciążenia i stan izolacji. Sprawdź, czy żadna żyła nie wysunęła się poza obszar zacisku.
3. Przy odłączonym zasilaniu sprawdź ciągłość każdego wymaganego połączenia oraz brak niezamierzonych zwarć, zgodnie z listą połączeń.
4. Potwierdź orientację pinu 1 na obu końcach i zgodność z oznaczeniami na płytkach.
5. Po ułożeniu kabla sprawdź łuki, przejścia przez obudowę i brak naprężenia przy złączach.

Kontrola ciągłości nie potwierdza obciążalności, trwałości w ruchu ani jakości transmisji. Dodatkowe badania dobiera się do wymagań urządzenia i dokumentacji kabla. Zakres metod przedstawia artykuł o testowaniu przewodów. Parametry badania izolacji trzeba dopasować do zespołu; podłączona elektronika może nie być przystosowana do napięcia probierczego.

Najczęstsze błędy przy okablowaniu taśmowym

• Mylenie podziałki kabla z rastrem złącza. Sprawdź oba wymiary i konstrukcję przejścia między rzędami styków.
• Traktowanie iloczynu liczby żył i podziałki jako dokładnej szerokości. Do projektowania obudowy użyj wymiaru z tolerancją z rysunku kabla.
• Dobór IDC tylko według liczby styków. Niezgodny przewodnik lub izolacja mogą uniemożliwić poprawny zacisk.
• Uznanie czerwonego paska za oznaczenie zasilania. Funkcję pinu określa schemat, a pasek pomaga rozpoznać orientację taśmy.
• Wciskanie FFC do niewłaściwego gniazda. Sama zgodna szerokość nie wystarcza; ważne są podziałka, grubość końca i strona kontaktów.
• Ostre składanie taśmy lub napinanie jej przy złączu. Zachowaj promień z dokumentacji i zastosuj odpowiednie odciążenie.
• Pomijanie żył powrotnych. Zarezerwuj miejsce na masę już podczas ustalania liczby torów i przypisania styków.
• Uznanie zatrzaśniętej pokrywy za potwierdzenie sprawności. Po montażu sprawdź połączenia elektryczne.

Pytania o okablowanie taśmowe

Czy kabel taśmowy i FFC można stosować zamiennie?

Zwykle nie bez zmiany złączy i sprawdzenia parametrów. Klasyczna taśma IDC ma okrągłe przewodniki w izolacji, a FFC płaskie przewodniki z odsłoniętymi polami na końcach. Trzeba porównać także przypisanie sygnałów, obciążalność i warunki prowadzenia kabla.

Czy każda taśma ma żyły wielodrutowe?

Nie. Wielodrutowe żyły są typowe dla wielu giętkich taśm IDC, lecz istnieją również wykonania jednodrutowe. Karta złącza powinna potwierdzać zgodność z konkretną budową przewodnika.

Czy taśma 1,27 mm pasuje do listwy 2,54 mm?

Tak, jeśli użyjesz przeznaczonego do niej dwurzędowego złącza IDC, które pasuje do tej listwy. Kolejne żyły są doprowadzane naprzemiennie do obu rzędów styków. Same wartości podziałki nie potwierdzają zgodności liczby pozycji, klucza ani wymiarów styków.

Czy czerwony pasek zawsze trzeba połączyć z masą?

Nie. Typowo oznacza on żyłę prowadzącą do pinu 1. Ten pin może pełnić różne funkcje zależnie od urządzenia, dlatego należy sprawdzić schemat i oznaczenia złącza.

Czy mogę złożyć taśmę na ostro, żeby zamknąć obudowę?

Nie przyjmuj takiego rozwiązania bez dopuszczenia w dokumentacji kabla. Ostry załom może uszkodzić przewodniki lub izolację. Zaplanuj łuk zgodny z wymaganym promieniem, zmień trasę albo dobierz inną konstrukcję połączenia.

Czy można ponownie użyć zaciśniętego złącza IDC?

Tylko gdy producent przewiduje taką operację i określa jej warunki. Rozebranie pokrywy nie dowodzi, że styki oraz zatrzaski zachowały wymagane właściwości. Bez takiego dopuszczenia wymień złącze i wykonaj zakończenie na nieuszkodzonym odcinku taśmy zgodnie z instrukcją montażu.
