Dostawcę niestandardowych wiązek przewodów wybierz na podstawie dowodów, że potrafi powtarzalnie wykonać połączenia zgodne z rysunkiem. Sprawdź dopasowanie końcówki, przewodu i narzędzia, możliwość ustalenia pochodzenia materiałów oraz zapisy zatwierdzenia pierwszej sztuki i badań seryjnych. Dobra próbka nie wystarcza: dostawca powinien także umieć wskazać, które wyroby trzeba zatrzymać po wykryciu wady.
W skrócie
- Audytuj konkretny wyrób i miejsce jego wykonania, również wtedy, gdy zamówienie obsługuje pośrednik.
- Wymagaj parametrów zaciskania z dokumentacji właściwej końcówki i przewodu, zamiast uniwersalnych ustawień maszyny.
- Prześledź drogę partii końcówek od przyjęcia materiału do gotowej wiązki i z powrotem.
- Oddziel zatwierdzenie pierwszej sztuki od kontroli podczas produkcji i odbioru partii.
- Zapisz kryteria wstrzymania produkcji oraz sposób ponownego dopuszczenia procesu.
Spis treści
- Zakres audytu i dokumentacja wejściowa
- Wyposażenie do zaciskania
- Identyfikowalność końcówek i rozliczenie materiału
- Zatwierdzenie pierwszej sztuki
- Badania produkcji seryjnej
- Arkusz audytu i decyzja o dostawcy
- Typowe błędy kupującego
- Pytania przed zatwierdzeniem dostawcy
Zakres audytu: zacznij od dokumentacji wyrobu
Przed wizytą ustal, kto kupuje materiały, kto zaciska końcówki, kto składa wiązkę i kto ją bada. Jeżeli część operacji wykonuje podwykonawca, kryteria odbioru i dostęp do zapisów muszą obejmować także jego pracę. Sama nazwa firmy na dokumencie sprzedaży nie identyfikuje zakładu wykonującego połączenia.

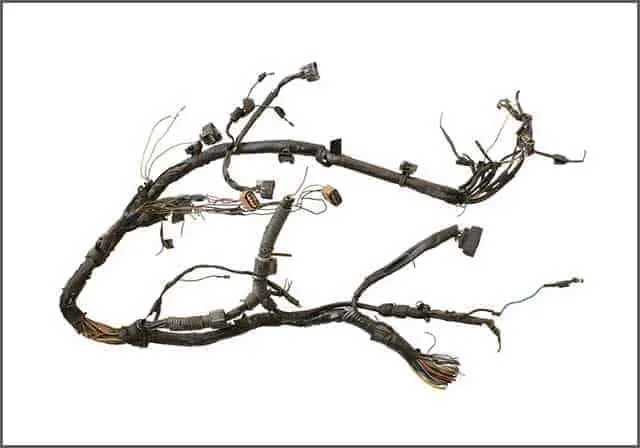

Do audytu wybierz wiązkę reprezentatywną dla zamówienia: z docelowymi przewodami, złączami, rozgałęzieniami i osłonami. Prosty odcinek przewodu nie potwierdzi opanowania uszczelnianego złącza ani połączenia kilku żył. Jeśli zakres dostawy jest niejasny, uporządkuj go według różnic między zespołem kablowym a wiązką przewodów.
- Rysunek: wersja dokumentu, punkty odniesienia dla długości, tolerancje, rozgałęzienia, mocowania, oznaczenia i widok złączy z jednoznaczną numeracją styków.
- Wykaz materiałów: numery katalogowe przewodów, końcówek, obudów, uszczelek i osłon; osobno zatwierdzone zamienniki. Pomocne są zasady przygotowania zestawienia komponentów BOM.
- Warunki pracy: obciążenie elektryczne, temperatura, ruch przewodów, kontakt z cieczami oraz sposób odciążenia złączy. Wymagania muszą wynikać z urządzenia, a dopuszczalne parametry elementów z ich kart katalogowych.
- Plan kontroli: cecha, metoda, granice akceptacji, częstotliwość, zapis wyniku i reakcja na niezgodność. Jeżeli przywołujesz normę odbioru, określ jej wydanie i właściwą klasę wymagań.
Rozbieżności między rysunkiem, wykazem materiałów i instrukcją montażu trzeba wyjaśnić przed wykonaniem partii. Ustal również, kto zatwierdza zmiany i jak dostawca usuwa nieaktualne dokumenty ze stanowisk.
Wyposażenie do zaciskania: oceniaj cały zestaw, nie samą prasę
Połączenie zaciskane powstaje przez odkształcenie końcówki wokół żyły przewodu. O wyniku decydują geometria końcówki, budowa żyły, przygotowanie przewodu oraz narzędzie. Zgodność samego przekroju nominalnego nie wystarcza: trzeba uwzględnić także konstrukcję linki i średnicę izolacji przewidziane przez producenta końcówki.
Poproś operatora o wskazanie dokumentacji dla aktualnie wykonywanego połączenia oraz oznaczenia narzędzia. W prasie sprawdź identyfikację aplikatora, czyli zespołu podającego i zaciskającego końcówki. Przy narzędziu ręcznym sprawdź właściwe matryce i pozycjoner. Nastawy oraz sposób pomiaru wysokości zacisku powinny odpowiadać konkretnej kombinacji części.
Co sprawdzić przy stanowisku
- Czy zdejmowanie izolacji pozostawia żyłę bez przeciętych drucików, a długość odizolowania odpowiada dokumentacji?
- Czy operator rozróżnia zacisk na żyle od podparcia izolacji i kontroluje położenie obu stref?
- Czy przyrząd do pomiaru wysokości zacisku ma odpowiednie końcówki pomiarowe, aktualne potwierdzenie sprawdzenia lub wzorcowania i wystarczającą dokładność?
- Czy są zapisy przeglądów, czyszczenia i wymiany zużytych części narzędzia oraz zasady kontroli po przezbrojeniu?
- Czy alarm nadzoru siły zaciskania rzeczywiście zatrzymuje podejrzany wyrób, a ponowne uruchomienie wymaga wyjaśnienia przyczyny?
Nadzór przebiegu siły jest użyteczny, ale jego skuteczność zależy od ustawień i konkretnego połączenia. Nie zastępuje oceny geometrii ani badań mechanicznych. Również dodatni wynik próby wyrywania nie dowodzi samodzielnie poprawności zacisku: nadmierne odkształcenie może uszkodzić druciki. Wysokość zacisku, oględziny i próba wyrywania dostarczają różnych informacji; zakres oceny przekroju zacisku ustal w planie kontroli.
Narzędzie ręczne może być właściwe dla danego zadania, jeżeli jest przeznaczone do zastosowanych części, a proces podlega kontroli. Stopień automatyzacji nie jest sam w sobie kryterium przyjęcia dostawcy. Oceniaj możliwość utrzymania uzgodnionych parametrów oraz wykrywania odchyleń.
Identyfikowalność końcówek: od szpuli do konkretnej partii wiązek
Identyfikowalność oznacza możliwość odtworzenia pochodzenia materiału i ustalenia, do których wyrobów trafił. Wybierz oznaczoną partię gotowych wiązek i poproś o powiązanie jej ze zleceniem, wersją dokumentacji, partiami końcówek i przewodów oraz zapisami procesu. Następnie wykonaj sprawdzenie w przeciwnym kierunku: wskaż partię końcówek i poproś o listę wszystkich zleceń, które z niej korzystały.
Szczególnej uwagi wymagają dzielenie szpul, przesypywanie luźnych końcówek i zwroty ze stanowiska do magazynu. Etykieta pojemnika roboczego musi zachować powiązanie z opakowaniem źródłowym. Sam numer katalogowy nie odróżnia partii materiału. Jeżeli dostawca miesza partie bez zapisu, późniejsza reklamacja może wymagać zatrzymania znacznie szerszego zakresu wyrobów.
Przykład założony: rozliczenie końcówek
Poniższe liczby są wyłącznie przykładem założonym, a nie wynikiem audytu. Przyjmijmy zamknięte zlecenie, bez produkcji w toku i bez przekazań materiału do innych zleceń. Wszystkie ilości dotyczą tego samego numeru katalogowego i tej samej partii końcówek.
| Pozycja rozliczenia | Założona ilość | Dokument do sprawdzenia |
|---|---|---|
| Końcówki wydane na zlecenie | 1000 szt. | Wydanie magazynowe z identyfikatorem partii |
| Końcówki w przyjętych wyrobach | 900 szt. | Liczba przyjętych wiązek i zużycie według wykazu materiałów |
| Końcówki zużyte na próbki i odrzucone | 20 szt. | Zapis próbek niszczących, ustawiania procesu i braków |
| Niewykorzystane końcówki zwrócone do magazynu | 80 szt. | Zwrot zachowujący oznaczenie partii |
Nierozliczona ilość = wydanie − zużycie w przyjętych wyrobach − próbki i braki − zwrot. W przykładzie: 1000 − 900 − 20 − 80 = 0 szt. Kategorie muszą być rozłączne: końcówki z próbki niszczącej nie mogą jednocześnie figurować w gotowych wyrobach.
Zerowa różnica potwierdza jedynie spójność ilościową zapisów, nie jakość połączeń ani pochodzenie materiału. Nadal trzeba porównać oznaczenia partii na etykietach i dokumentach. W otwartym zleceniu do równania należy dodać materiał pozostający na stanowisku i w produkcji w toku; jego pominięcie stworzy pozorną niezgodność.
Pierwsza sztuka: zatwierdź wyrób i sposób jego wykonania

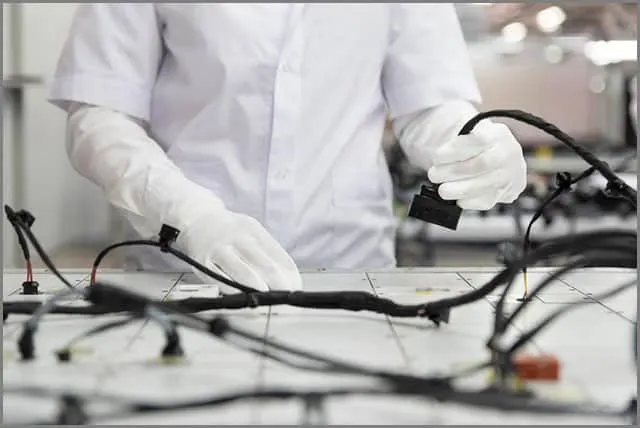

Pierwszą sztukę wykonaj z docelowych materiałów, przy użyciu narzędzi i instrukcji przewidzianych dla produkcji. Zatwierdzenie powinno obejmować cały wyrób oraz reprezentację wszystkich różnych połączeń zaciskanych. Pojedyncza wiązka nie musi zapewniać wystarczającej liczby próbek do badań niszczących; ich liczbę i sposób pobierania trzeba ustalić osobno.
- Potwierdź zgodność części. Porównaj oznaczenia z wykazem materiałów, sprawdź powłoki końcówek, uszczelki i zgodność obudów złączy.
- Sprawdź geometrię. Zmierz długości i położenie rozgałęzień od punktów odniesienia na rysunku. Oceń orientację złączy, czytelność oznaczeń i dopasowanie do urządzenia.
- Oceń połączenia. Zapisz wyniki kontroli zacisków oraz wymaganych badań mechanicznych. Kryteria i warunki próby wyrywania zaczerpnij z właściwej specyfikacji; nie myl jej z kontrolą zatrzaśnięcia styku w obudowie.
- Sprawdź układ elektryczny. Zweryfikuj połączenia i brak połączeń niedozwolonych na podstawie rysunku, z uwzględnieniem widoku strony styku oraz strony wprowadzenia przewodów.
- Zatwierdź dokumenty. Raport powinien wskazywać wersję rysunku, materiały, narzędzia, program badania, wyniki i osobę dopuszczającą produkcję.
Ustal, które zmiany uruchamiają ponowne zatwierdzenie: inna końcówka, przewód, narzędzie, miejsce wykonania czy poprawiony układ połączeń. Zakres ponownej oceny powinien odpowiadać wpływowi zmiany. Zaakceptowana próbka nie daje bezterminowej zgody na dowolne zamienniki. Przygotowanie do uruchomienia serii omawia także artykuł o wyborze wykonawcy niestandardowej wiązki przewodów.
Badania seryjne: rozdziel kontrolę elektryczną i mechaniczną

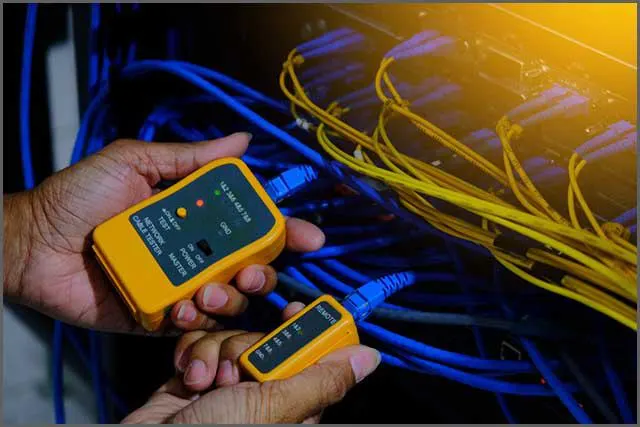

Uzgodnij badanie każdej gotowej wiązki pod kątem zgodności połączeń oraz zwarć między obwodami, które powinny być rozdzielone. Pozostałe badania dobierz do konstrukcji i ryzyka. W planie zapisz, co obejmuje każdą sztukę, co jest kontrolowane na próbkach i kiedy powtarza się kontrolę po zmianie ustawień. Sama deklaracja „wszystko przetestowane” nie określa zakresu badania.
| Kontrola | Co pozwala ocenić | Ograniczenie i decyzja |
|---|---|---|
| Ciągłość, układ połączeń i zwarcia | Przerwy, zamienione styki, niedozwolone połączenia | Nie dowodzi wytrzymałości zacisku; trzeba sprawdzić kompletność programu i progi rezystancji |
| Pomiar małej rezystancji połączenia | Straty elektryczne w określonym torze | Wymaga uzgodnionej metody i uwzględnienia przewodów oraz styków przyrządu |
| Wysokość zacisku i oględziny | Zgodność geometrii i widoczne uszkodzenia | Granice zależą od końcówki, przewodu i dokumentacji procesu |
| Próba wyrywania przewodu | Wytrzymałość mechaniczną połączenia zaciskanego | Badanie niszczące na wyznaczonych próbkach; nie zastępuje pozostałych kontroli |
| Rezystancja izolacji i wytrzymałość dielektryczna | Różne aspekty izolowania obwodów | To odrębne badania; napięcie, czas i sposób podłączenia ustala specyfikacja wyrobu |
Nie dobieraj napięcia próby izolacji z przyzwyczajenia. Wiązka z elementami elektronicznymi lub ochronnymi wymaga uwzględnienia ich dopuszczalnych obciążeń i właściwego połączenia stanowiska. Test wykonany według nieodpowiedniej procedury może uszkodzić prawidłowy wyrób. Podstawowe rozróżnienia znajdziesz w artykule o testowaniu przewodów.
Podczas audytu poproś o kontrolowaną demonstrację wykrywania znanych wad na oznaczonych próbkach kontrolnych: przerwy, zwarcia i zamiany styków. Sprawdź, czy program badania ma właściwą wersję, a przyrząd jest sprawdzany po wymianie adaptera. Próbki kontrolne muszą być oddzielone od wyrobów przeznaczonych do wysyłki.
Po niezgodnym wyniku dostawca powinien zabezpieczyć podejrzane wyroby, określić zakres partii, usunąć przyczynę i udokumentować ponowne dopuszczenie procesu. Naprawiona wiązka wymaga ponownej kontroli według ustalonej procedury. Kolejny dodatni wynik nie powinien usuwać zapisu wcześniejszego odrzutu.
Arkusz audytu dostawcy: dowód, nie deklaracja
Poniższą tabelę można wykorzystać jako listę kontrolną. Do każdego wiersza dopisz status: „zgodne”, „niezgodne” albo „nie dotyczy”, numer dowodu, osobę odpowiedzialną i ustalony termin usunięcia niezgodności. Status „nie dotyczy” wymaga uzasadnienia odnoszącego się do konstrukcji wiązki.
| Obszar | Wymagany dowód | Co blokuje zatwierdzenie |
|---|---|---|
| Wyposażenie do zaciskania | Identyfikacja narzędzia, zgodność z częściami, nastawy i aktualny zapis kontroli | Brak potwierdzenia doboru narzędzia lub granic akceptacji |
| Pochodzenie końcówek | Powiązanie etykiety materiału, przyjęcia, wydania i partii wyrobów | Nieustalone pochodzenie albo mieszanie partii bez zapisów |
| Pierwsza sztuka | Zatwierdzony raport powiązany z aktualnym rysunkiem i wszystkimi typami połączeń | Brak oceny połączenia występującego w zamawianej wiązce |
| Badania seryjne | Plan kontroli, właściwy program, demonstracja wykrywania wad i zapisy wyników | Brak kontroli wymaganego połączenia lub możliwość pominięcia badania bez nadzoru |
| Niezgodności i zmiany | Oznaczenie odrzutów, ustalenie podejrzanej partii, zatwierdzanie napraw i zamienników | Brak możliwości odseparowania podejrzanych wyrobów lub niezatwierdzona zmiana |
Nie sumuj punktów tak, aby dobre oznakowanie opakowania równoważyło niekontrolowany zacisk. Brak dowodu dotyczącego wymagania krytycznego oznacza wstrzymanie zatwierdzenia do czasu usunięcia braku. Drobne uchybienia dokumentacyjne można rozpatrywać osobno, jeżeli nie podważają zgodności wyrobu ani możliwości jej wykazania. Decyzję podejmuj dla określonej rodziny wiązek i miejsca wykonania.
Przy projekcie łączącym montaż PCB i zakup wiązek rozdziel odpowiedzialność za obie części dostawy. OurPCB zajmuje się montażem PCB i wsparciem zakupowym; wymagania dotyczące wiązek przewodów na zamówienie należy uzgodnić dla konkretnego projektu. Zakres wykonania i badań zależy od dostawcy i rysunku.
Typowe błędy przy ocenie dostawcy
- Ocena wyłącznie wyposażenia. Nowa prasa nie kompensuje niewłaściwej końcówki, zużytego aplikatora ani braku kryteriów odbioru.
- Traktowanie certyfikatu jako odbioru wyrobu. Dokument dotyczący systemu zarządzania nie potwierdza zgodności konkretnej wiązki z rysunkiem.
- Akceptacja zamiennika na podstawie wyglądu. Podobna obudowa lub końcówka może mieć inne wymagania dotyczące przewodu, powłoki i narzędzia.
- Utożsamianie ciągłości z trwałością. Połączenie może przewodzić podczas badania, mimo że nie spełnia wymagań mechanicznych.
- Brak śladu po naprawie. Bez zapisu przyczyny, zakresu i ponownego badania nie wiadomo, co faktycznie dopuszczono do wysyłki.
Pytania przed zatwierdzeniem dostawcy
Czy wystarczy zatwierdzić dostarczoną próbkę?
Nie. Próbka potwierdza tylko ocenione cechy tej sztuki. Potrzebne są również zapisy procesu, kontrola materiałów i plan badań seryjnych. Sprawdź, czy próbkę wykonano w warunkach przewidzianych dla zamówienia i czy obejmuje wszystkie rodzaje połączeń.
Jak sprawdzić dostawcę, który zleca zaciskanie innej firmie?
Zażądaj wskazania wykonawcy tej operacji, zatwierdzonej instrukcji oraz zapisów powiązanych z partią. Ustal dostęp do dowodów kontroli i zasady zatwierdzania zmiany podwykonawcy. Ocena samego magazynu pośrednika nie obejmuje procesu zaciskania.
Ile próbek do wyrywania należy wymagać?
Nie ma jednej liczby właściwej dla każdej wiązki. Plan powinien uwzględniać różne kombinacje przewodu i końcówki, przezbrojenia, stabilność procesu oraz skutki wady. Liczbę próbek, częstotliwość i próg siły ustal według specyfikacji połączenia i wymagań odbioru przed rozpoczęciem produkcji.
Czy można przyjąć partię bez identyfikacji końcówek, jeśli przeszła badanie elektryczne?
Jeżeli identyfikowalność była wymaganiem zamówienia, sam wynik elektryczny nie usuwa tej niezgodności. Nie potwierdza numeru katalogowego, powłoki ani pochodzenia materiału. Wstrzymaj odbiór do wyjaśnienia dokumentacji; ewentualne odstępstwo wymaga świadomej, udokumentowanej decyzji osoby uprawnionej do jego zatwierdzenia.
