Co sprawdzić przed produkcją seryjną niestandardowej wiązki przewodów?

Przed produkcją seryjną niestandardowej wiązki przewodów trzeba zatwierdzić dokumentację, próbkę wykonaną według tej dokumentacji oraz proces z docelowym oprzyrządowaniem. Partia próbna powinna potwierdzić, że ustalone wymagania da się spełniać w przewidzianych warunkach produkcji i skutecznie kontrolować. Zgodę na serię należy wydać dopiero po zamknięciu niezgodności oraz ustaleniu, kto zatwierdza późniejsze zmiany materiałów, połączeń i procesu.

W skrócie

• Zamroź spójny zestaw dokumentów: rysunek, wykaz części, mapę połączeń i wymagania odbioru.
• Zatwierdzaj próbkę z raportem oraz sprawdzeniem dopasowania w urządzeniu.
• Powiąż narzędzia, szablony i program kontroli z właściwą wersją wyrobu.
• W partii próbnej zapisuj niezgodności przed poprawkami; wynik po naprawie nie opisuje powtarzalności pierwotnego procesu.
• Rozdziel zgodę na próbę produkcyjną od zgody na uruchomienie serii.

Spis treści

• Jakie decyzje muszą poprzedzić serię?
• Zamrożenie rysunku i wykazu części
• Zatwierdzenie próbki
• Odbiór oprzyrządowania
• Plan kontroli i kryteria odbioru
• Warunki uruchomienia partii próbnej
• Przykład obliczenia wyniku próby
• Lista kontrolna dopuszczenia serii
• Typowe błędy
• Pytania przed zamówieniem serii

Jakie decyzje muszą poprzedzić serię?

Przegląd przedprodukcyjny dotyczy konkretnego wyrobu, wersji dokumentacji i sposobu wykonania. Sama akceptacja wyglądu wiązki nie rozstrzyga, czy wolno już rozpocząć serię. Warto zapisać osobne decyzje, ponieważ każda odpowiada na inne pytanie.

Ustal odpowiedzialność po obu stronach zamówienia. Konstruktor ocenia zgodność z wymaganiami urządzenia, technolog odpowiada za sposób wykonania, a osoba odpowiedzialna za jakość za kryteria i dowody odbioru. Zakupy mogą koordynować ustalenia, lecz zamówienie handlowe nie zastępuje zatwierdzenia technicznego.

Zamrożenie rysunku i wykazu części: co musi być rozstrzygnięte?

Zamrożenie dokumentacji oznacza wskazanie obowiązującego wydania i objęcie dalszych zmian nadzorem. Nie oznacza zakazu ulepszeń. Każda późniejsza zmiana musi mieć opis, ocenę wpływu, osobę zatwierdzającą oraz moment wprowadzenia do produkcji. Na stanowisku nie mogą równolegle obowiązywać rysunki z różnymi długościami tej samej gałęzi.

• Geometria: długości gałęzi, tolerancje, punkty odniesienia, położenie rozgałęzień, osłon, mocowań i oznaczeń. Opisz ułożenie wiązki podczas pomiaru, aby uniknąć wyników zależnych od jej naprężenia.
• Połączenia: oznaczenia złączy, numeracja komór, przypisanie żył oraz sposób zakończenia ekranów i niewykorzystanych przewodów. Widok złącza musi wskazywać, czy pokazuje stronę łączenia, czy stronę przewodów.
• Materiały: numery części producentów dla obudów, styków, blokad i uszczelnień; typ przewodu, przekrój żyły, izolacja i wymagane oznaczenia.
• Warunki pracy: obciążenie elektryczne, temperatura, ruch, kontakt z cieczami i narażenie na przetarcie. Wartości graniczne wynikają z wymagań urządzenia i dokumentacji dobranych elementów.
• Odbiór: cechy kontrolowane, metody, progi oceny, zakres badań oraz wymagane zapisy. Sama uwaga „sprawdzić jakość” nie wyznacza żadnego kryterium.

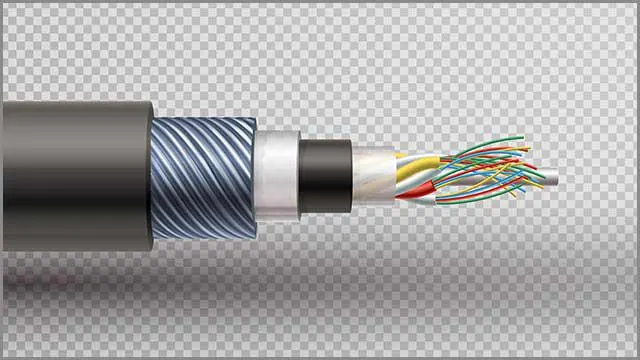

Przekrój żyły nie wystarcza do zatwierdzenia zamiennika przewodu. Średnica zewnętrzna izolacji wpływa na dopasowanie uszczelnienia i części styku obejmującej izolację. Z kolei obciążalność należy ocenić w warunkach ułożenia całej wiązki, z uwzględnieniem złączy. Osobno opisano dobór izolacji przewodów i kabli.

Wykaz części powinien wskazywać dopuszczone zamienniki albo jednoznacznie wymagać ich zatwierdzenia przed użyciem. Zasady porządkowania pozycji omawia artykuł o zestawieniu komponentów BOM. Dla wiązki trzeba również uwzględnić drobne elementy montażowe: brak zaślepki lub blokady może uniemożliwić poprawny odbiór kompletnego zespołu.

Zatwierdzenie próbki: co dokładnie ma zaakceptować odbiorca?

Próbka ma potwierdzić, że dokumentację zinterpretowano poprawnie, a gotowy wyrób pasuje do urządzenia. Raport powinien identyfikować próbkę, wersje dokumentów i zastosowane części. Samo zdjęcie ani wiadomość „wygląda dobrze” nie potwierdzają wymiarów, przypisania żył czy jakości zacisków.

Sprawdzenie w urządzeniu obejmuje dostęp do zatrzasków, orientację złączy, ułożenie gałęzi, zapas do montażu oraz odciążenie przewodów. Wiązka nie powinna wymagać naciągania, zamykania pokrywy siłą ani prowadzenia po nieosłoniętej krawędzi. Dopuszczalny promień gięcia wynika z dokumentacji przewodu i warunków pracy, zwłaszcza gdy przewód będzie się poruszał.

Jeżeli próbkę wykonano narzędziem ręcznym, a seria ma powstawać na prasie z aplikatorem, zapisz tę różnicę. Akceptacja próbki potwierdza wtedy określone cechy konstrukcji; proces seryjny nadal wymaga sprawdzenia. Ocenę zgodności początkowego wykonania z dokumentacją rozwija tekst o inspekcji pierwszej sztuki zespołu przewodów.

Próbkę wzorcową warto oznaczyć i przechowywać jako pomoc przy ocenie cech uzgodnionych z odbiorcą. Nie zastępuje ona rysunku ani tolerancji. Gdy egzemplarz i dokumentacja się różnią, rozbieżność trzeba rozstrzygnąć przed zatwierdzeniem; nie wolno pozostawiać operatorowi wyboru, który wzorzec obowiązuje.

Odbiór oprzyrządowania: narzędzie musi pasować do konkretnego połączenia

Przed próbą produkcyjną sprawdź zgodność zestawu: przewód, styk, narzędzie i ustawienie. Nazwa rodziny złącza nie wystarcza, ponieważ różne styki mogą wymagać innych matryc lub aplikatorów. Wymiary zacisku i sposób ich pomiaru należy przyjąć z dokumentacji właściwego styku i narzędzia.

• Cięcie i odizolowanie: zatwierdź długości oraz sposób sprawdzania, czy nie uszkodzono drucików żyły i pozostawionej izolacji.
• Zaciskanie: przypisz identyfikator narzędzia do instrukcji, sprawdź jego stan i wykonaj przewidziane kontrole po ustawieniu. Próba wyrywania nie zastępuje oceny geometrii zacisku.
• Szablon montażowy: sprawdź pozycje baz, odgałęzień i podpór. Szablon powinien umożliwiać ułożenie wiązki bez sztucznego naprężania jej do wymaganej długości.
• Przyłącza testera: potwierdź przypisanie styków, stan elementów stykowych i sposób wykrywania błędnego podłączenia badanej wiązki.
• Przyrządy pomiarowe: określ wymaganą dokładność, aktualny status sprawdzenia oraz metodę użycia właściwą dla kontrolowanej cechy.

Programu testera nie należy zatwierdzać wyłącznie przez wczytanie połączeń z poprawnej próbki. Porównaj go z zatwierdzoną mapą połączeń i sprawdź reakcję na kontrolowane błędy, takie jak przerwa, zwarcie oraz zamiana żył. Można do tego użyć przeznaczonego do sprawdzeń adaptera. Takich elementów kontrolnych nie wolno pomylić z wyrobami do wydania.

Plan kontroli: przypisz wymaganie do metody i decyzji

Każda pozycja planu powinna określać badaną cechę, metodę, kryterium, częstotliwość i sposób postępowania po wyniku niezgodnym. Rozdziel badania niszczące wykonywane na próbkach od kontroli gotowych wyrobów. Egzemplarz po próbie niszczącej nie może wrócić do partii przeznaczonej dla odbiorcy.

Sprawdzenie ciągłości i braku niezamierzonych połączeń pozwala ocenić zgodność elektryczną z mapą. Nie potwierdza jednak prawidłowego zacisku, odciążenia ani odporności izolacji. Pomiar rezystancji izolacji oraz próbę wytrzymałości elektrycznej przewiduje się zgodnie z wymaganiami wyrobu; napięcia, czasy i granice oceny muszą być uzgodnione dla konkretnego zespołu. Obecność elektroniki w wiązce wymaga uwzględnienia jej ograniczeń.

Kontrola mechaniczna obejmuje między innymi osadzenie styków, zamknięcie blokad, położenie uszczelnień, długości gałęzi i ochronę przed przetarciem. Zakres metod przedstawia również artykuł o testowaniu przewodów. W raporcie zapisuj wynik odpowiedni do wymagania: dla cechy liczbowej wartość i jednostkę, a dla oceny wzrokowej wynik według określonego kryterium.

Z góry ustal, co następuje po wykryciu wady: zatrzymanie operacji, odseparowanie podejrzanych sztuk, ustalenie zakresu problemu i ponowna kontrola po zatwierdzonej poprawce. Sama wymiana wadliwego egzemplarza nie usuwa przyczyny powstawania kolejnych niezgodności.

Warunki uruchomienia partii próbnej

Próba produkcyjna powinna odbyć się z materiałami, narzędziami i instrukcjami przewidzianymi dla serii. Jej wielkość ustala się według ryzyka, złożoności i zakresu sprawdzanych operacji. Nie ma jednej liczby sztuk, która automatycznie potwierdza gotowość każdej wiązki.

1. Potwierdź zgodność wydań dokumentów oraz oznaczeń materiałów na stanowisku.
2. Sprawdź ustawienia i dopuszczenie narzędzi, szablonu oraz programu kontroli.
3. Upewnij się, że operatorzy znają kolejność operacji, kryteria odbioru i sposób zgłaszania problemów.
4. Określ, jakie warunki próba ma objąć, na przykład ponowne ustawienie narzędzia lub zmianę operatora, jeśli mają znaczenie dla planowanej produkcji.
5. Przygotuj zapis wyników przed poprawkami oraz sposób identyfikacji sztuk wymagających dalszej decyzji.

Podczas próby rejestruj również korekty instrukcji i ręczne dopasowania. Jeżeli operator musi za każdym razem przesuwać rozgałęzienie lub poprawiać zacisk poza opisaną procedurą, proces wymaga dopracowania. Po zmianie trzeba sprawdzić objęte nią operacje, zamiast uznawać samą naprawę wyrobów za zakończenie próby.

Przykład założony: ile wiązek przeszło kontrolę bez poprawek?

Poniższe liczby są wyłącznie założeniami rachunkowymi, a nie wynikami badań ani zalecaną wielkością partii. Przyjmijmy partię próbną liczącą 40 wiązek. Przy pierwszej kontroli w 3 wiązkach stwierdzono niewłaściwe położenie rozgałęzienia, a w 2 błędne przypisanie żył do komór złącza. Jedna wiązka miała oba rodzaje niezgodności.

Liczbę różnych wadliwych sztuk otrzymujemy przez dodanie liczebności obu grup i odjęcie części wspólnej. Bez tego odjęcia egzemplarz z obiema wadami zostałby policzony podwójnie.

• Liczba wiązek niezgodnych = 3 + 2 − 1 = 4.
• Liczba wiązek zgodnych bez poprawek = 40 − 4 = 36.
• Udział zgodnych bez poprawek = 36 / 40 × 100% = 90%.

Nawet jeśli po poprawkach wszystkie 40 wiązek spełni wymagania, wynik pierwszej kontroli pozostaje równy 90%. Pozwala on oddzielić zgodność naprawionych wyrobów od przebiegu pierwotnego procesu. To wskaźnik opisowy, nie samodzielne kryterium dopuszczenia serii.

W tym przykładzie trzeba osobno wyjaśnić położenie rozgałęzienia i zamianę żył. Sprawdzenie baz szablonu oraz widoku złącza w instrukcji to możliwe kierunki analizy, nie ustalone przyczyny. Decyzję podejmuje się dopiero po potwierdzeniu przyczyny, wdrożeniu działania i ocenie jego skuteczności. Poprawny wynik krótkiej partii nie dowodzi sam w sobie długotrwałej stabilności procesu.

Lista kontrolna dopuszczenia produkcji seryjnej

Poniższą listę można przenieść do protokołu przeglądu. Przy każdym punkcie wskaż dokument lub zapis potwierdzający spełnienie warunku, osobę odpowiedzialną i decyzję. Puste pole nie oznacza akceptacji.

• Obowiązujący rysunek, wykaz części i mapa połączeń są zgodne; wycofano nieaktualne instrukcje ze stanowisk.
• Próbka i raport zostały zatwierdzone, a dopasowanie do urządzenia potwierdzone dla uzgodnionej konfiguracji.
• Narzędzia, szablony i program kontroli mają oznaczenia pozwalające powiązać je z zatwierdzonym procesem.
• Wyniki partii próbnej są dostępne, niezgodności zamknięte, a skuteczność zmian sprawdzona.
• Plan kontroli seryjnej obejmuje reakcję na wadę, zasady poprawek i ponownego badania.
• Oznaczenie partii pozwala odtworzyć użyte materiały, dokumentację i wymagane zapisy kontroli.
• Uzgodniono pakowanie chroniące złącza, blokady i geometrię wiązki oraz sposób oddzielenia wersji wyrobu.
• Wskazana osoba wydała zgodę na serię, z jednoznacznym zakresem obowiązywania.

Jeżeli dopuszcza się odstępstwo, powinno być pisemne, ograniczone do wskazanego zakresu i zatwierdzone przez uprawnioną osobę. Nie może pozostawać otwarta kwestia bezpieczeństwa ani zgodności funkcjonalnej. Zmiana styku, przewodu, narzędzia lub mapy połączeń wymaga oceny wpływu i ustalenia, które zatwierdzenia trzeba powtórzyć.

Informacje o zakresie zapytania zawiera strona dotycząca wiązek przewodów na zamówienie. Warunki wykonania, kontroli i odbioru konkretnej wiązki zależą od dostawcy i rysunku; należy je zapisać w dokumentacji zamówienia.

Typowe błędy przy przejściu od próbki do serii

• Akceptacja bez numeru wydania: nie wiadomo, czy zgoda dotyczy aktualnego rysunku. W decyzji podaj identyfikatory dokumentów i próbki.
• Zamiennik dobierany po wyglądzie: podobna obudowa nie gwarantuje zgodności styku, blokady i uszczelnienia. Zatwierdzaj konkretne części.
• Próbka wykonana inną metodą bez dalszej weryfikacji: jej odbiór nie potwierdza ustawień docelowej prasy ani powtarzalności procesu.
• Tester nauczony na błędnej próbce: program może powielać pomyłkę. Podstawą pozostaje zatwierdzona mapa połączeń.
• Raport obejmujący tylko sztuki po naprawie: ukrywa problemy ujawnione w próbie. Zachowaj wyniki przed poprawkami i po nich.

Pytania przed zamówieniem serii

Czy zatwierdzona próbka wystarczy, aby zamówić serię?

Nie, jeśli nie sprawdzono jeszcze docelowego procesu. Próbka potwierdza określone cechy wykonania i dopasowania. Przed serią potrzebne są także dowody gotowości oprzyrządowania, skuteczności kontroli oraz ocena partii próbnej według uzgodnionych kryteriów.

Czy można zmienić przewód na taki sam przekrój od innego producenta?

Można rozważyć taki zamiennik po ocenie jego pełnej specyfikacji. Trzeba sprawdzić między innymi budowę żyły, średnicę i materiał izolacji, dopasowanie do styku i uszczelnienia oraz wymagania środowiskowe. Jeżeli zamiennik nie jest już dopuszczony w dokumentacji, wymaga zatwierdzenia przed użyciem.

Kto powinien podpisać zgodę na produkcję seryjną?

Osoby wskazane w uzgodnionej procedurze odbiorcy i dostawcy. Decyzja musi obejmować akceptację konstrukcji, procesu oraz dowodów kontroli. Zakres odpowiedzialności należy ustalić przed próbą, aby każda uwaga techniczna trafiła do osoby odpowiedzialnej za jej rozstrzygnięcie.

Co zrobić, jeśli partia próbna przeszła kontrolę dopiero po poprawkach?

Zachować pierwotne wyniki, ustalić przyczyny wad i sprawdzić skuteczność działań dotyczących procesu. Poprawione sztuki wymagają ponownej kontroli w zakresie objętym ingerencją i jej możliwymi skutkami. Sam odbiór naprawionych wyrobów nie jest podstawą do uznania, że kolejne będą powstawać bez tych samych wad.
