Jak wybrać producenta PCB w Chinach? Poradnik dla kupujących

Producenta PCB w Chinach wybieraj na podstawie zgodności z dokumentacją, wyników kontroli próbnej partii i pełnego kosztu dostawy do Polski. Przed zamówieniem uzgodnij wymagania IPC, układ warstw, materiały, tolerancje i test elektryczny. Zweryfikuj dokumenty konkretnego zakładu oraz warunki reklamacji. Niska cena płytki ma znaczenie dopiero wtedy, gdy oferty obejmują ten sam zakres wykonania i kontroli.

Od czego zacząć wybór producenta PCB?

Najpierw określ zastosowanie płytki: środowisko pracy, obciążenia elektryczne, warunki cieplne oraz skutki ewentualnej awarii. To one wyznaczają wymagania materiałowe i jakościowe. Podział na produkt tani lub drogi nie wystarcza do wyboru laminatu ani klasy wykonania. Budżet powinien uwzględniać spełnienie wymagań technicznych, a nie zastępować ich definicję.

Przygotuj jeden zestaw danych dla wszystkich oferentów. Powinien zawierać pliki warstw i wiercenia, rysunek wykonawczy, numer wersji projektu, liczbę sztuk oraz wymagania odbiorowe. Określ, czy zamawiasz same płytki, czy także montaż elementów. Opis produkcji płytek drukowanych pomaga uporządkować zakres zapytania; potwierdzeniem warunków konkretnego zamówienia pozostaje zaakceptowana specyfikacja.

Zakup w Chinach może być uzasadniony ceną lub dopasowaniem technologii do projektu, ale kraj pochodzenia nie dowodzi jakości ani terminowości. Porównuj również koszt transportu, obsługę pytań technicznych, ryzyko poprawek i zapas potrzebny na czas dostawy. Zlecenie produkcji za granicę samo w sobie nie usuwa kosztów magazynowania.

Jakie parametry płytki trzeba uzgodnić?

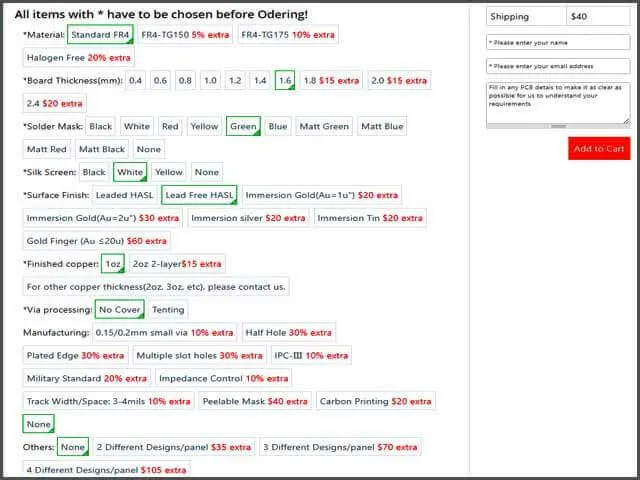

Dostawca powinien potwierdzić wymagania dla Twojej dokumentacji, a nie tylko odesłać ogólną tabelę możliwości. Szczególną uwagę poświęć parametrom bliskim granicom jego procesu. Przed akceptacją ceny wyjaśnij, które wymagania obejmuje oferta, a które oznaczają dopłatę, zmianę materiału lub dodatkową kontrolę.

Materiały, miedź i odprowadzanie ciepła

Materiał dobieraj według karty katalogowej laminatu i warunków pracy urządzenia. Dla konstrukcji elastycznej, sztywnej lub o dużej gęstości połączeń wymagania będą inne. Sprawdź, czy dostawca proponuje dokładnie wskazany materiał, czy zamiennik. Zastąpienie laminatu wymaga oceny parametrów, a nie tylko porównania nazwy rodziny materiałów.

Miedź przewodzi prąd, ale ma rezystancję: w ścieżkach występują spadki napięcia i wydziela się ciepło. Znaczenie mają szerokość, długość i końcowa grubość przewodnika oraz warunki chłodzenia. Uzgodnij, czy podana grubość dotyczy folii początkowej, czy gotowej warstwy. Wymagania cieplne rozpatruj wraz z polami miedzi, przelotkami odprowadzającymi ciepło i konstrukcją urządzenia.

Otwory, maska i wykończenie pól

Rozróżnij otwory metalizowane i niemetalizowane; podaj wymagane średnice po zakończeniu obróbki. Płytka wielowarstwowa nie wymaga automatycznie przelotek ślepych lub zagrzebanych. Stosuj je wtedy, gdy uzasadnia to projekt, ponieważ zmieniają wymagania procesu. Maska lutownicza chroni pokrytą nią powierzchnię i ogranicza zwilżanie lutem poza odsłoniętymi polami, lecz nie gwarantuje braku mostków lutowniczych.

Potwierdź wykończenie: HASL to pokrycie lutem z wyrównaniem gorącym powietrzem, ENIG oznacza warstwę niklu chemicznego i złota immersyjnego, a OSP — organiczną powłokę ochronną miedzi. Wybór zależy między innymi od wymaganej płaskości pól, procesu lutowania i przechowywania. Dla HASL uzgodnij stop; dla każdego wariantu wymagaj zgodności z odpowiednią specyfikacją i zaleceniami przechowywania.

Sygnały szybkie i obwody radiowe

Jeżeli projekt wymaga kontrolowanej impedancji, zatwierdź układ warstw, geometrię ścieżek, tolerancję oraz sposób weryfikacji. Właściwości dielektryka zależą od materiału i warunków pomiaru; porównuj dane katalogowe podane dla właściwej częstotliwości. Ogólna deklaracja „płytka do wysokich częstotliwości” nie zastępuje tych ustaleń. Producent nie naprawi samym doborem technologii błędnie zaprojektowanej drogi powrotnej sygnału.

Wymagania IPC i weryfikacja certyfikatów

Dla sztywnych płytek określ wymagania IPC-6012 w klasie 2 albo 3, stosownie do zastosowania, oraz kryteria akceptacji IPC-A-600. Zapisz uzgodnione wydania dokumentów i ewentualne dodatkowe wymagania. Samo hasło „zgodne z IPC” jest niejednoznaczne. Klasa 3 nie powinna być wybierana automatycznie: musi wynikać z potrzeb produktu i uzgodnionego sposobu odbioru.

Poproś o kopie deklarowanych certyfikatów ISO 9001, IATF 16949 lub ISO 13485, jeżeli mają znaczenie dla zamówienia. Sprawdź numer, ważność, nazwę podmiotu, adres zakładu i zakres w bazie wystawcy. Certyfikat dotyczy wskazanego zakładu i zakresu działalności, nie automatycznie całej grupy. Nie zastępuje też wyników kontroli Twojej partii.

Dokumentację UL sprawdzaj zgodnie z zakresem danego uznania lub certyfikacji. Nie utożsamiaj jej z certyfikatem systemu zarządzania ani dopuszczeniem całego urządzenia do sprzedaży. Również twierdzenia środowiskowe wymagają dokumentów odnoszących się do zakładu, materiału lub procesu. Ogólna deklaracja odpowiedzialnej produkcji nie potwierdza zgodności konkretnej dostawy.

Ocena zakładu, dokumentacji i komunikacji

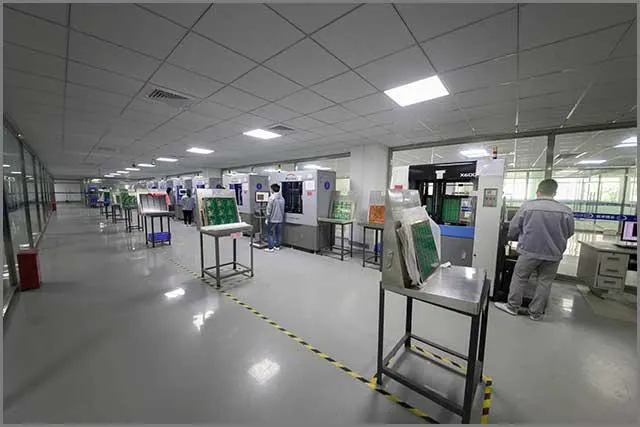

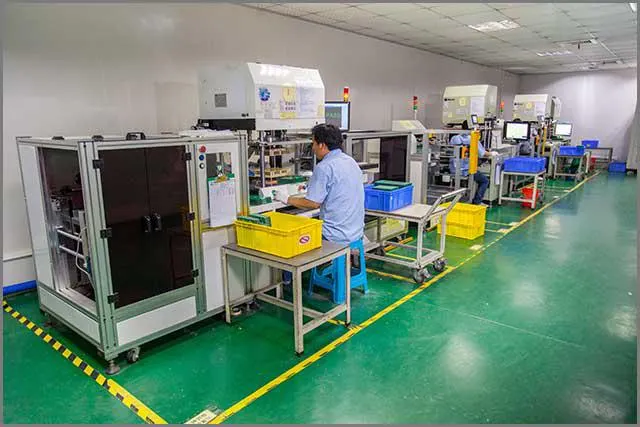

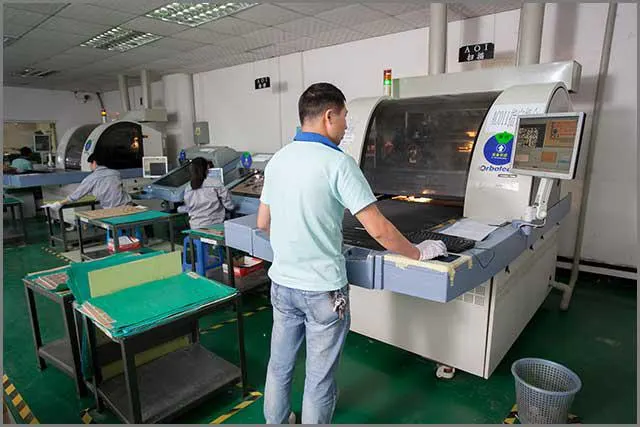

Ustal, gdzie powstaną płytki i kto odpowiada za ich odbiór. Informacje o zakładach produkcyjnych PCB mogą być punktem wyjścia, ale ofertę powiąż z konkretnym miejscem wykonania. Zapytaj o podwykonawstwo oraz zasady zmiany zakładu. Lista maszyn i długość działalności firmy nie dowodzą samodzielnie powtarzalności procesu.

Przed uruchomieniem produkcji wymagaj analizy wykonalności, określanej skrótem DFM. Pytania inżynieryjne, często oznaczane EQ, powinny wskazywać konkretną rozbieżność i propozycję rozwiązania. Zatwierdź pisemnie układ warstw, wykończenie i tolerancje. Każda zmiana ścieżek, otworów lub materiału powinna być udokumentowana i zaakceptowana przed wykonaniem.

Jakość komunikacji oceniaj po treści odpowiedzi: czy inżynier odnosi się do właściwej wersji danych, rozróżnia wymaganie od sugestii i zamyka zgłoszone pytania? Ustal osobę odpowiedzialną za projekt oraz sposób zatwierdzania zmian. Wsparcie marketingowe nie jest miarodajnym kryterium wyboru wykonawcy płytek; istotniejsze są obsługa techniczna i postępowanie z niezgodnościami.

Próbki i test elektryczny: czego dowodzą?

Zamów próbkę lub partię pilotażową wykonaną według docelowej dokumentacji. Przypadkowa płytka pokazowa nie potwierdza wykonania Twojej konstrukcji. Sprawdź wymiary, zgodność materiałów, otwory, maskę i wykończenie, a wyniki odnieś do uzgodnionych kryteriów. Udany prototyp ogranicza niepewność, lecz nie gwarantuje jakości wszystkich kolejnych dostaw.

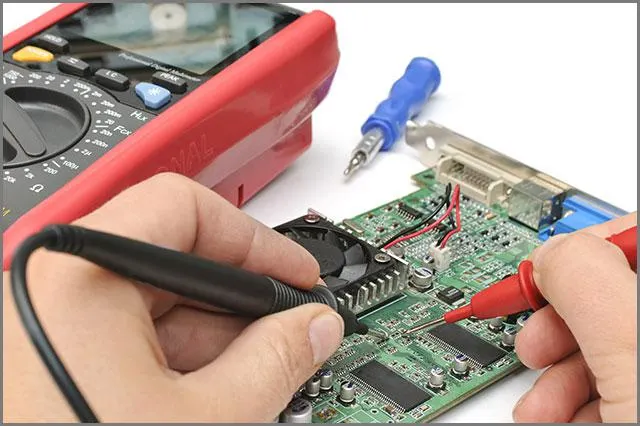

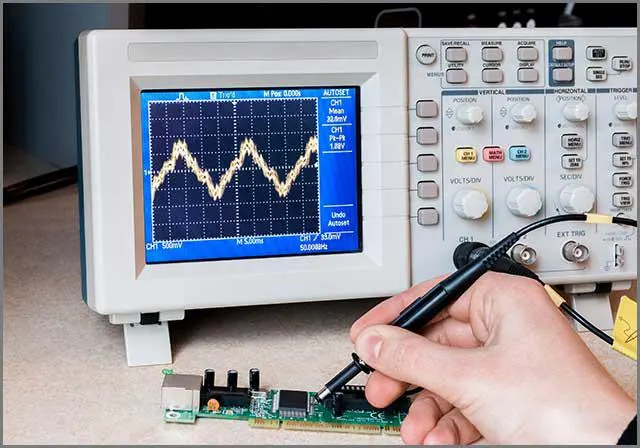

Test elektryczny nieobsadzonej płytki służy wykrywaniu przerw i niepożądanych połączeń między sieciami. Uzgodnij zakres badania oraz dane odniesienia, najlepiej listę połączeń wyeksportowaną z projektu. Wynik testu dotyczy sprawdzanych połączeń; nie potwierdza poprawności schematu, zachowania urządzenia pod obciążeniem ani jego trwałości.

Kontrola optyczna, analiza przekrojów czy badanie lutowności odpowiadają na inne pytania niż test elektryczny. Dobierz je do ryzyka i specyfikacji. Nie traktuj wszystkich metod kontroli jako testów funkcjonalnych: te ostatnie dotyczą działania zmontowanego układu według ustalonej procedury.

Produkcja płytki a montaż elementów

Wytwarzanie PCB obejmuje odwzorowanie wzorów przewodzących, obróbkę otworów, odpowiednie procesy metalizacji oraz wykonanie maski, wykończenia i opisów. Trawienie usuwa zbędną miedź, a obrazowanie wyznacza wymagany wzór. Dobór przemysłowego procesu należy do wykonawcy; kupujący powinien określić rezultat i kryteria akceptacji zamiast narzucać przypadkowo wybraną metodę chemiczną.

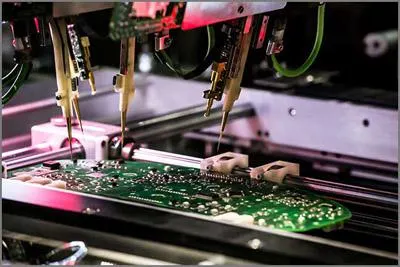

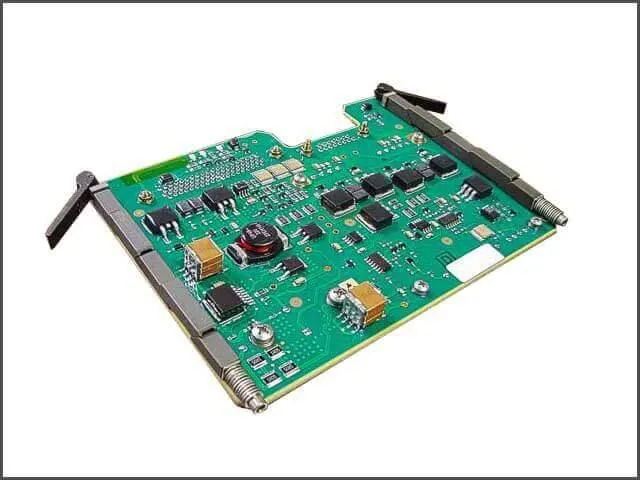

Montaż wymaga osobnej dokumentacji elementów, ich rozmieszczenia i wymagań kontroli. Montaż powierzchniowy zwykle obejmuje nanoszenie pasty, ustawienie elementów i lutowanie rozpływowe. Elementy przewlekane lub nietypowe mogą wymagać innego procesu, także pracy ręcznej. Żadna z tych metod nie gwarantuje jakości bez właściwych parametrów i odbioru.

Jeżeli jeden dostawca wykonuje oba etapy, uzgodnij odpowiedzialność za wady płytki, połączeń lutowanych i komponentów. Prototyp powinien umożliwić ocenę także późniejszego montażu. Zmiana laminatu lub wykończenia między prototypem a serią może wymagać ponownego sprawdzenia procesu.

Całkowity koszt dostawy do Polski — przykład

Porównuj wydatki na całe zamówienie, oddzielając cenę płytek od opłat jednorazowych, transportu i należności importowych. Pomocniczy wzór to: wydatek całkowity = cena jednostkowa × ilość + oprzyrządowanie i przygotowanie produkcji (NRE) + transport + cło + VAT. Ustal też opłaty obsługowe i warunki płatności.

Założenia przykładu: zamówienie obejmuje 500 sztuk po 1,20 USD, NRE wynosi 100 USD, a transport 150 USD. Dla uproszczenia zakładamy wliczenie całego NRE i podanego transportu do wartości celnej oraz brak innych kosztów zwiększających podstawę VAT. Wszystkie kwoty są przykładowe; nie stanowią oferty.

Po rozwinięciu wzoru wydatek wynosi 1045,50 USD + 1,23 × kwota cła, czyli na sztukę 2,091 USD + 1,23 × kwota cła / 500. Nie przyjęto zerowego cła: jego stawkę trzeba ustalić w TARIC dla właściwego kodu CN, pochodzenia towaru i daty odprawy.

W przykładzie zastosowano podstawową stawkę VAT w Polsce 23%; przed odprawą sprawdź aktualne zasady. Rzeczywista wartość celna i podstawa VAT zależą od dokumentów oraz kosztów podlegających wliczeniu. Kwoty w USD służą porównaniu; rozliczenie wymaga właściwego przeliczenia walut. Ewentualne odliczenie VAT oceniaj oddzielnie od wydatku na zakup. Szczegóły organizacyjne omawia strona o dostawie, odprawie celnej i VAT.

Incoterms 2020 i rzeczywisty termin dostawy

W zamówieniu podaj regułę Incoterms 2020 wraz z nazwanym miejscem lub portem. Określa ona podział obowiązków, kosztów i ryzyka, ale nie zastępuje ustaleń jakościowych ani warunków płatności.

• EXW: sprzedający udostępnia towar w uzgodnionym miejscu, zasadniczo bez załadunku. Kupujący organizuje transport i odpowiada za odprawę eksportową oraz importową; sprawdź możliwość wykonania tych obowiązków.
• FOB: dotyczy transportu morskiego lub śródlądowego. Sprzedający odprawia towar na eksport i dostarcza go na pokład statku w oznaczonym porcie. Kupujący organizuje dalszy przewóz i import; ryzyko przechodzi po umieszczeniu towaru na statku.
• DDP: sprzedający organizuje przewóz do oznaczonego miejsca i odpowiada za odprawę importową oraz należności. Towar jest gotowy do rozładunku. Zweryfikuj, kto formalnie dokonuje importu i jakie dokumenty otrzymasz.

Termin otrzymania płytek obejmuje zamknięcie pytań technicznych, produkcję, kontrolę, wysyłkę, odprawę i dostawę końcową. Oddziel termin zakończenia produkcji od terminu doręczenia. Porównaj wariant lotniczy i morski dla konkretnej przesyłki; nie traktuj ogólnego czasu przewozu jako gwarancji. Ustal również, od którego zdarzenia liczony jest termin realizacji.

Lista kontrolna oceny dostawcy

Ustal warunki płatności i sprawdź zgodność odbiorcy płatności z dokumentami handlowymi. Zapisz sposób zgłaszania wad, wymagane dowody i rozliczenie kosztów zwrotu lub ponownego wykonania. Brak odpowiedzi na wymagania krytyczne jest powodem do wstrzymania zamówienia do czasu ich wyjaśnienia.

Podsumowanie

Dobry wybór producenta PCB w Chinach opiera się na spójnej specyfikacji, zweryfikowanych dokumentach i ocenie próbnej partii. Przed serią zatwierdź materiały, warstwy, testy i zasady odbioru. Porównuj pełny koszt dostawy oraz jasno rozdziel odpowiedzialność za produkcję, transport i import.
