Niestandardowe wiązki przewodów: kiedy warto je zastosować?

Niestandardowe wiązki przewodów warto zastosować wtedy, gdy dopasowanie długości, rozgałęzień i złączy rozwiązuje konkretny problem: brak miejsca w obudowie, pracochłonny montaż, możliwość błędnego podłączenia lub trudną wymianę modułu. Samo zebranie przewodów w osłonę nie gwarantuje poprawy — potrzebne są określona trasa, jednoznaczny schemat połączeń i dostęp do zatrzasków. Decyzję oprzyj na porównaniu wariantów w tej samej obudowie oraz rachunku czasu czynności, uwzględniając przygotowanie dokumentacji i kontrolę.

W skrócie

• Projektuj trasę wiązki razem z obudową i płytką, zanim ustalisz długości przewodów.
• Porównuj czas całej operacji montażowej, łącznie z układaniem, mocowaniem i sprawdzeniem połączeń.
• Stosuj mechaniczne zabezpieczenia przed zamianą wtyków; kolor i opis są pomocą dla montera.
• Sprawdź, czy wymiana modułu wymaga tylko odłączenia jego gałęzi, czy rozebrania całej wiązki.

Spis treści

• Co porównywać przed zamówieniem?
• Miejsce w obudowie i długości gałęzi
• Rachunek czasu montażu
• Zabezpieczenie przed błędnym podłączeniem
• Czas diagnozy i wymiany modułu
• Dobór przewodów, styków i osłon
• Dokumentacja i odbiór wiązki
• Typowe błędy projektowe
• Pytania przed zamówieniem

Co porównywać przed zamówieniem?

Wiązka na zamówienie nie musi zawierać nietypowych części. Często wystarczą katalogowe przewody, styki i obudowy złączy, zestawione według własnego rysunku. Dostosowanie polega przede wszystkim na rozmieszczeniu odgałęzień, długościach, przyporządkowaniu styków i oznaczeniach. Różnicę między taką konstrukcją a pojedynczym połączeniem opisuje artykuł zespół kablowy a wiązka przewodów.

Porównaj gotowe przewody katalogowe, przewody przygotowywane podczas montażu urządzenia oraz wiązkę dostarczaną jako podzespół. Każdy wariant powinien spełniać te same wymagania elektryczne i środowiskowe. Wygoda montażu nie uzasadnia obniżenia przekroju żyły ani rezygnacji z ochrony przed przetarciem.

Jeżeli układ modułów nadal się zmienia, pozostaw możliwość regulacji długości i miejsca rozgałęzienia. Po ustaleniu konstrukcji opisz przebieg wiązki wymiarami odniesionymi do elementów obudowy. Fotografia może pomóc w montażu, ale nie zastępuje rysunku z tolerancjami.

Miejsce w obudowie: licz trasę, nie odległość między gniazdami

Długość przewodu powinna wynikać z rzeczywistego przebiegu pomiędzy przeszkodami, położenia uchwytów i sposobu rozłączania. Zdefiniuj punkty pomiarowe: czoła złączy, wyjścia przewodów albo inne bazy wskazane na rysunku. Nie mieszaj długości odcinka między złączami z długością przewodu przed założeniem styków.

Przykład założony — wszystkie wymiary są przyjęte wyłącznie do obliczeń: trasa między ustalonymi bazami złączy ma 420 mm. Konstruktor przewiduje 30 mm zapasu potrzebnego przy rozłączaniu oraz 10 mm na różnice położenia mocowań. Nominalna długość między tymi samymi bazami wynosi L = 420 + 30 + 10 = 460 mm. Przy przewodzie katalogowym o długości 600 mm pozostaje dodatkowe 140 mm do ułożenia.

Te 140 mm nie określa objętości zaoszczędzonej w obudowie. Decydują także średnica wiązki, łuki, osłony i uchwyty. Na modelu lub makiecie sprawdź obrys całej trasy, szczególnie przy pokrywie, radiatorze i wyjściu ze złącza. Wspólny oplot może zwiększyć lokalną średnicę mimo skrócenia przewodów.

Założony zapas długości nie jest tolerancją wykonania. Tolerancję wpisz osobno na rysunku i sprawdź skrajne położenia modułów: krótki wariant nie może napinać styków, a długi nie może trafiać pod pokrywę. Minimalny promień gięcia przyjmij z dokumentacji konkretnego przewodu, oddzielnie dla ułożenia stałego i ruchu. Nie stosuj jednej wartości do wszystkich izolacji i konstrukcji.

Rachunek czasu montażu: gdzie powstaje korzyść?

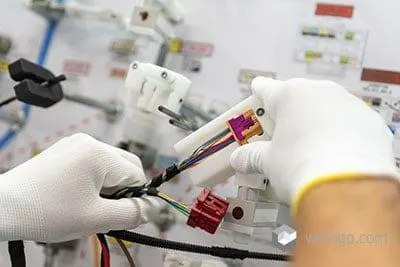

Gotowa wiązka może ograniczyć przygotowanie przewodów przy urządzeniu, ale nadal wymaga ułożenia, zamocowania i kontroli. Aby porównanie było uczciwe, przyjmij jednakowy początek i koniec operacji. Oddziel montaż końcowy od przygotowania dokumentacji, wykonania wiązki i poprawek.

Przykład założony: poniższe czasy są wartościami orientacyjnymi wymyślonymi do rachunku, a nie pomiarami ani deklaracją wydajności. Oba warianty zaczynają się od kompletu części na stanowisku i kończą zamknięciem obudowy po kontroli. Wariant katalogowy korzysta z już zakończonych przewodów; tabela nie obejmuje zaciskania styków.

Różnica wynosi Δt = 16 − 10 = 6 min na urządzenie. Dla założonej partii N = 200 urządzeń daje to ΔT = N × Δt / 60 = 200 × 6 / 60 = 20 roboczogodzin. Dzielnik 60 przelicza minuty na godziny. Zakres kontroli pozostaje jednakowy: nie przypisujemy wiązce korzyści wynikającej z pominięcia sprawdzenia.

Załóżmy dodatkowo 12 roboczogodzin jednorazowej pracy nad dokumentacją, przymiarką i zatwierdzeniem wiązki. W takim modelu nakład równoważy się po N = 60 × 12 / 6 = 120 urządzeniach. Przy założonych 200 urządzeniach bilans wynosi 20 − 12 = 8 roboczogodzin mniej pracy po stronie integratora.

To próg wyrównania nakładu pracy, nie rachunek rentowności. Nie obejmuje wykonania wiązki u dostawcy, obsługi zmian ani poprawek. Jeśli wariant wymaga dodatkowych czynności kontrolnych, dolicz je przed porównaniem. Rzeczywiste czasy trzeba ustalić na reprezentatywnym montażu według tej samej instrukcji.

Jak ograniczyć ryzyko błędnego podłączenia?

Rozróżnij odwrócenie wtyku w jego gnieździe od zamiany wtyków między gniazdami. Złącze z polaryzacją mechaniczną może blokować odwrotne wsunięcie, a nadal pasować do sąsiedniego modułu. Sam zatrzask potwierdza zamknięcie połączenia, nie jego poprawność elektryczną.

• Kodowanie mechaniczne: dobierz niezamienne warianty złączy tam, gdzie pomyłka mogłaby uszkodzić urządzenie. Potwierdź ich zgodność z dokumentacją producenta.
• Oznaczenia: umieść trwały identyfikator przy końcu przewodu i odpowiadający mu opis gniazda. Napis powinien pozostać widoczny po ułożeniu wiązki.
• Geometria: prowadź gałęzie do właściwych modułów, lecz nie traktuj krótkiego przewodu jako jedynego zabezpieczenia.
• Numeracja styków: pokaż, z której strony oglądane jest złącze. Widok od przewodów i widok od strony łączenia łatwo pomylić.

Przy przeglądzie projektu sporządź listę par, które można omyłkowo połączyć. Dla każdej zapisz skutek, zabezpieczenie i sposób wykrycia błędu. Bez danych z montażu nie przypisuj zmianie procentowej redukcji pomyłek. O wyborze konstrukcji gniazda przeczytasz również w zestawieniu typów złączy PCB.

Czas diagnozy i wymiany modułu

Sprawdź kolejność demontażu jeszcze przed zamówieniem wiązki. Czy można zwolnić zatrzask bez wyjmowania płytki? Czy odgałęzienie wymienianego czujnika ma własne złącze? Czy po przecięciu opasek serwisant odtworzy trasę z dokumentacji? Wiązka ciasno zamknięta we wspólnej osłonie może wyglądać porządnie, a wymagać wymiany sprawnych odcinków razem z uszkodzonym.

Czas obsługi można rozłożyć na sumę: T = czas dostępu + czas rozpoznania połączeń + czas wymiany + czas ponownego sprawdzenia. Przykład założony, bez pomiarów: dla trudno dostępnej gałęzi przyjmij odpowiednio 10, 8, 12 i 10 min, razem 40 min. Dla gałęzi odłączanej przy module przyjmij 5, 3, 7 i 10 min, razem 25 min. Różnica wynosi 15 min na interwencję.

W przykładzie zakres końcowego sprawdzenia pozostaje taki sam. Wyniku nie należy mnożyć przez liczbę wyprodukowanych urządzeń: nie każde będzie wymagało takiej naprawy. Do prognozy łącznego nakładu serwisowego potrzebna jest osobno uzasadniona liczba interwencji. Dodatkowe złącze ułatwia rozłączanie, lecz zajmuje miejsce i dodaje styki, których rezystancję oraz niezawodność trzeba uwzględnić.

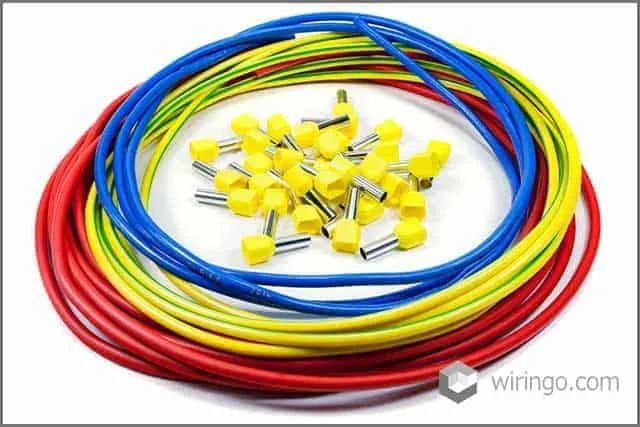

Dobór przewodów, styków i osłon

Przekrój żyły dobierz do obciążenia, dopuszczalnego spadku napięcia, temperatury i sposobu ułożenia. Dla prądu stałego spadek napięcia wynika z prawa Ohma: ΔU = I × R, gdzie R obejmuje tor zasilający i powrotny wraz ze stykami. Moc strat to P = ΔU × I, czyli po podstawieniu P = I² × R. Skrócenie przewodu zmniejsza jego rezystancję przy niezmienionym materiale, przekroju i temperaturze, ale nie zastępuje oceny nagrzewania całej wiązki.

Nie przenoś dopuszczalnego prądu pojedynczego przewodu na ciasny pakiet bez sprawdzenia warunków odprowadzania ciepła. Tak samo znamionowa obciążalność styku obowiązuje w warunkach podanych przez producenta. Uwzględnij liczbę obciążonych styków, temperaturę otoczenia oraz właściwy przekrój przewodu.

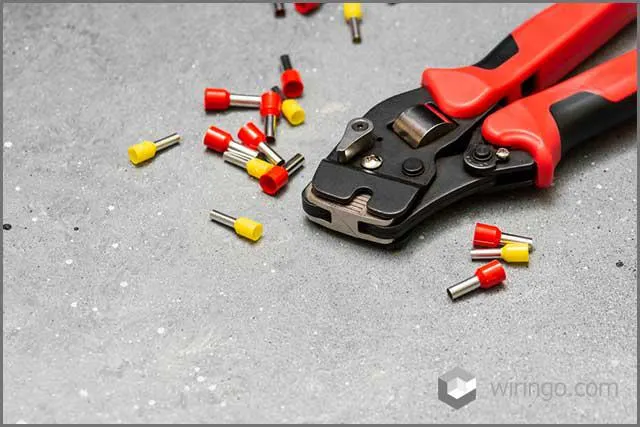

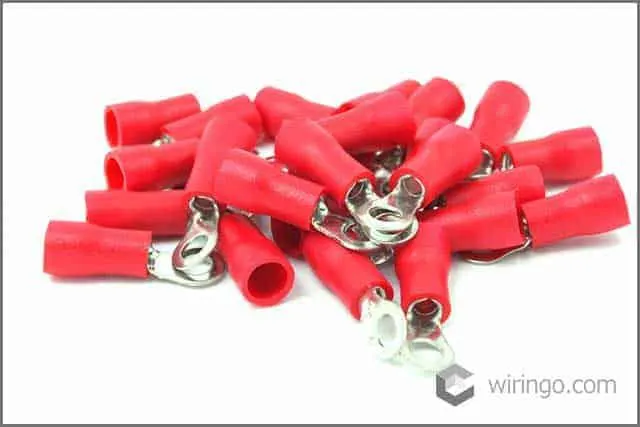

Do styku zaciskanego dobiera się zarówno przekrój żyły, jak i średnicę izolacji. Obszar zacisku żyły zapewnia połączenie elektryczne, a podparcie izolacji ogranicza ruch przewodu przy styku. Stosuj narzędzie i parametry przewidziane dla danej kombinacji. Nie dodawaj lutowia do połączenia zaciskanego jako sposobu poprawienia wadliwego zacisku bez wyraźnego dopuszczenia takiej technologii w dokumentacji.

Osłonę dobierz do tarcia, temperatury, cieczy i ruchu. Oplot nie oznacza automatycznie szczelności, a miękka izolacja nie potwierdza odporności na wielokrotne zginanie. Przy przejściu przez blachę zastosuj ochronę krawędzi i odciążenie mechaniczne. Przewody sygnałowe prowadź z uwzględnieniem zakłóceń od obwodów mocy; wymagania dotyczące skręcenia par i zakończenia ekranu wynikają z konkretnego interfejsu oraz konstrukcji urządzenia.

Dokumentacja i odbiór wiązki: lista do sprawdzenia

Rysunek powinien umożliwiać wykonanie i sprawdzenie wiązki bez zgadywania intencji konstruktora. Przed wysłaniem zapytania zaznacz każdą pozycję poniżej; brakujące informacje wpisz jako wymagające uzgodnienia, zamiast pozostawiać domyślne rozwiązanie.

1. Identyfikacja: numer wiązki, wersja dokumentacji i zgodne oznaczenie na gotowym podzespole.
2. Wykaz połączeń: styk początkowy i końcowy każdej żyły, funkcja sygnału, kolor oraz oznaczenie przewodu.
3. Geometria: bazy wymiarowe, długości z tolerancjami, miejsca rozgałęzień, mocowania i odcinki ruchome.
4. Części: dokładne oznaczenia przewodów, styków, obudów, uszczelek i osłon oraz zasady zatwierdzania zamienników.
5. Warunki pracy: obciążenia elektryczne, temperatura, ruch, narażenie na ciecze i tarcie wynikające z zastosowania.
6. Kontrola elektryczna: zgodność połączeń z wykazem oraz brak niedozwolonych połączeń. Sama ciągłość zamierzonej ścieżki nie wyklucza zwarcia z sąsiednią.
7. Kontrola mechaniczna: wymiary, osadzenie styków, stan izolacji i jakość zacisków według uzgodnionych kryteriów.
8. Odbiór: zakres kontroli każdej sztuki i kontroli próbek, sposób zapisu wyników oraz postępowanie po zmianie części.

Uporządkowanie części ułatwia zestawienie materiałowe BOM. Zakres sprawdzeń omawia artykuł o testowaniu przewodów. Parametry badania izolacji i ewentualnej próby napięciowej ustal dla konkretnej konstrukcji; nie dobieraj ich wyłącznie na podstawie napięcia roboczego i uwzględnij podłączone elementy elektroniczne.

Przy ocenie wykonawcy skorzystaj z przewodnika wyboru dostawcy wiązek. Punktem odniesienia jest rysunek i uzgodniony plan kontroli. Informacje o wiązkach przewodów na zamówienie mogą pomóc w przygotowaniu zapytania; zakres wykonania zależy od dostawcy i rysunku.

Typowe błędy projektowe

• Skrócenie przewodów do granic możliwości. Brakuje luzu na tolerancje i rozłączenie. Sprawdź skrajne położenia oraz pełny ruch obsługiwanych elementów.
• Jednakowe wtyki dla różnych obwodów. Kolory nie blokują pomyłki. Oceń kodowanie mechaniczne i trwałe oznaczenia.
• Opaska jako sposób na każdy problem. Nadmierny docisk odkształca izolację, a niewłaściwe mocowanie przenosi siłę na styki. Określ miejsca i sposób mocowania.
• Ocena zacisku tylko po wyglądzie. Ładny zacisk może mieć niewłaściwe parametry. Kryteria dobierz do styku, przewodu i zatwierdzonej technologii.
• Brak kontroli wersji. Zewnętrznie podobne wiązki mogą mieć inne połączenia. Powiąż oznaczenie podzespołu z aktualnym wykazem połączeń.

Pytania przed zamówieniem

Czy wiązka na zamówienie ma sens przy małej liczbie urządzeń?

Tak, jeśli rozwiązuje ograniczenie przestrzeni, zabezpiecza przed groźną pomyłką albo umożliwia serwis. Jeżeli chodzi wyłącznie o ograniczenie pracy montera, porównaj nakład przygotowania z oszczędnością czasu na urządzenie. Liczebność partii sama nie rozstrzyga wyboru.

Czy wystarczy wysłać dostawcy istniejącą wiązkę?

Próbka pomaga odtworzyć geometrię, lecz nie określa pewnie materiałów, dopuszczalnych obciążeń ani tolerancji. Uzupełnij ją wykazem połączeń, oznaczeniami części i warunkami pracy. Przed wykonaniem kolejnej wersji zatwierdź rysunek, zwłaszcza orientację i numerację styków.

Czy krótsza wiązka zawsze zajmuje mniej miejsca?

Nie. Gruba osłona, sztywne wyjście ze złącza lub zbyt ciasne rozgałęzienie mogą powiększyć potrzebny obrys. Porównaj całą trasę wraz z promieniami gięcia i dostępem serwisowym, a nie tylko sumę długości przewodów.

Czy sprawdzenie ciągłości wystarczy do odbioru?

Nie. Potrzebne są również kontrola przyporządkowania styków, wykrywanie niedozwolonych połączeń oraz ocena mechaniczna. Badania izolacji, zacisków i zachowania w warunkach pracy dobiera się do wymagań urządzenia. Zakres oraz kryteria akceptacji powinny być uzgodnione przed wykonaniem wiązki.
